284 | 中文
1 609 92A 1YW | (8.7.16) Bosch Power Tools
最小測量 / 最大測量 ( 參考插圖 F – G)
使用最小測量功能可以找出距離固定參考點最近的位
置。例如此功能可以幫忙尋找與固定參考點平行或垂
直的線段。
使用最大測量功能可以找出距離固定參考點最遠的位
置。例如此功能可以幫忙尋找固定參考點的對角線線
段。
欲執行簡單的最小測量 / 最大測量時必須先選擇長度
測量功能， 接著再按下按鍵 13。此時測量結果顯示
列 c 上會顯示 "min"，代表最小測量。 欲執行最大測
量時要重新按下按鍵 13。讓測量結果顯示列上出現
"max"。 接著按下測量按鍵 7，便能夠啟動激光並且
儀器會開始測量。
操作時要在測量目標上來回地移動激光 （例如尋找對
角線線段時，朝著牆角來回移動激光），而測量時的
固定參考點 （例如緊湊尾件 18），得始終保持在同
一個位置。
在測量結果顯示列 c 上 （根據
設定的功能）會顯示最小的測量
值或最大測量值。如果新測得的
長度小于或大于目前的最小值或
最大值， 舊的儲存值便會被新的
測量值取代。 在測量值顯示列 a
上會出現最大測量值 ("max"),
最小測量值 ("min") 和目前的測量值。
輕按測量按鍵 7 便可以結束最小測量 / 最大測量的
工作。 再按一次測量按鍵，又可以重新開始測量。
當您在其它的測量功能 （例如進行面積測量）下進行
長度測量時， 也可以執行最小 / 最大測量。 如果要
執行最小測量得在測量時按一次按鍵 13， 按兩次按
鍵則可進行最大測量。 接著再按下測量按鍵 7 來啟動
激光。 移動測量儀器以便測得需要的最小或最大值。
並且要按下測量按鍵 7 來采用計算過程中獲得的最小
和最大測量值。
在遲緩長度測量和立標桿功能下，無法進行最小 / 最
大測量。
5 分鐘之后最小 / 最大測量會自動關閉。
測量面積
進行面積測量時必須連續按按鍵 4 至顯示屏上出現
面積測量的符號 為止。
根據長度測量的方式，先后測量長和寬。在進行長、
寬測量時激光一直是開著的。
當您完成第二個測量步驟後， 儀
器會自動進行運算並將運算所得
的面積顯示在測量結果顯示列 c
上。 個別的測量值會出現在測量
值顯示列 a。
體積測量
進行體積測量時必須連續按按鍵 4 至顯示屏上出現
體積測量的符號 為止。
使用測量長度的方式，先后測量該體積的長，寬和
高。在進行長，寬，高的測量時，激光一直是開著
的。
當您完成第三個測量步驟後， 儀
器會自動進行運算並將運算所得
的體積顯示在測量結果顯示列 c
上。個別的測量值會出現在測量
值顯示列 a。
儀器無法顯示超過 999999 米
3
的值，此時顯示屏會出現
"ERROR" 和 "––––"。 您可以把待測量的面積分
割成數個單一測量。 分別計算各單一測量的體積，然
后再累加各個體積。
間接長度測量 ( 參考插圖 H–K)
無法進行直接測量時 （例如有障礙物會阻擋激光， 或
者沒有目標可以充當反射體時），則必須以間接的方
式測量。 在激光和待測量的線段的夾角成直角時， 才
能夠測量出正確的結果 （畢達哥拉斯定理）。
注意，在一個測量過程中的所有單一測量，都必須具
備完全相同的的固定參考點 （例如測量儀器的後緣）
（例外 : 梯形測量）。
在各個單一測量之間的空檔激光仍然是開啟著的。
進行間接長度測量時， 可以選擇四種不同的測量功
能。 選擇測量功能時要連續地按下功能轉換按鍵 3 至
顯示屏上出現需要的測量功能。 使用這些功能可以測
量各種不同的距離。
a) 單畢達哥拉斯測量 （參考插圖 H）
連續地按下功能轉換按鍵 3 至顯示屏上出現單畢達哥
拉斯測量的標志 為止。
使用長度測量先后測出距離 "1" 和距離 "2" 的值。
務必注意，線段 "1" 和待測量的線段 "E" 之間必須
成直角。
當您完成最后一個測量步驟後，
"E" 線段的值顯示在測量結果顯
示列 c 上。 個別的測量值會出現
在測量值顯示列 a。
b) 雙畢達哥拉斯測量 （參考插圖 I）
連續地按下功能轉換按鍵 3 至顯示屏上出現雙畢達哥
拉斯測量的標志 為止。
使用長度測量先后測出距離 "1", 距離 "2" 和距離
"3" 的值。 務必注意，線段 "1" 和待測量的線段 "E"
之間必須成直角。
1
2
1
32
OBJ_BUCH-947-007.book Page 284 Friday, July 8, 2016 10:44 AM
中文 | 285
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
當您完成最后一個測量步驟後，
"E" 線段的值顯示在測量結果顯
示列 c 上。 個別的測量值會出現
在測量值顯示列 a。
c) 組合的畢達哥拉斯測量 （參考插圖 J）
連續地按下功能轉換按鍵 3 至顯示屏上出現組合的畢
達哥拉斯測量的標志 為止。
使用長度測量先后測出距離 "1", 距離 "2" 和距離
"3" 的值。 務必注意，線段 "1" 和待測量的線段 "E"
之間必須成直角。
當您完成最后一個測量步驟後，
"E" 線段的值顯示在測量結果顯
示列 c 上。 個別的測量值會出現
在測量值顯示列 a。
d) 梯形測量 （參考插圖 K）
連續地按下功能轉換按鍵 3 至顯示屏上出現梯形測量
的標志 為止。
使用長度測量先后測出距離 "1", 距離 "2" 和距離
"3" 的值。 注意，測量距離 "3" 時必須從距離 "1"
的盡端開始測量。而且線段 "1" 和線段 "2" 以及線
段 "1" 和線段 "3" 之間都必須成直角。
當您完成最后一個測量步驟後，
"E" 線段的值顯示在測量結果顯
示列 c 上。 個別的測量值會出現
在測量值顯示列 a。
遲緩長度測量
遲緩長度測量適用于以下各情況 : 例如在不易進入之
處測量時， 或者在進行測量時無法移動測量儀器。
進行測量時要連續地按下功能轉換按鍵 3 至顯示屏上
出現遲緩長度測量的標志 為止。
在測量值顯示列 a 會顯示從釋放到測量之間的時間間
隔。 透過增加按鍵 6 和減少按鍵 12 可以設定時間間
隔，設定的範圍在 1 秒到 60 秒之間。
接著再按測量按鍵 7 來開動激光
及瞄準目標點。 再度按下測量按
鍵 7 便可以啟動測量。 在設定
好的時間間隔過后儀器便會開始
測量。 測量值會顯示在測量結果
顯示列 c 上。
在遲緩長度測量的操作模式下無
法執行加、減測量結果的功能，以及最小 / 最大測量
功能。
測量牆壁面積 （參考插圖 L）
牆壁測量是用來計算具備了相同高度的數個單一牆面
的總面積。
以插圖為例，要測量的是所有牆壁的總面積。 所有牆
壁的高度 A 都相同，但是長度 B 各異。
進行牆壁面積測量之前，得連續地按下功能轉換按鍵
3 至顯示屏上出現 牆壁面積測量的符號 為止。
使用測量長度的方式先測量牆壁高度 A。 測量值
("cst") 會出現在測量值顯示列 a 上。 測量完畢後激
光仍然保持在開啟的狀態。
接著再測量第一道牆的寬度 B
1
。
此時儀器會自動計算牆壁的面積
並將測量值顯示在測量結果顯示
列 c 上。 長度測量值會出現在測
量值顯示列 a。 此時激光一直是
開啟著的。
現在繼續測量第二道牆的寬度
B
2
。 出現在測量值顯示列 a 的中
間位置的單一測量值，會被加到
長度 B
1
上。 儀器會把這兩個長
度的總和 ("sum"，顯示在測量值
顯示列 a 的下端）乘以儲存起來
的牆壁高度 A。 計算出來的牆壁
面積總和會顯示在測量結果顯示列 c 上。
您可以根據需要先后測量數道牆壁的寬度 B
X
， 儀 器
會自動累加這些牆壁的寬度，並將累加值和高度 A 相
乘。
為了確保面積測量無誤，一定要確定第一個長度測量
值 （ 即例子中的牆壁高度 A），能夠適用在所有的單
一牆面。
欲進行有新的牆高 A 的牆壁面積測量時必須按三次按
鍵 16。
立標桿功能 ( 參考插圖 M)
立標桿功能適用于轉載測得的或指定的固定距離 （標
桿值）。 在進行室內裝潢時可以使用這個功能來畫隔
牆之間的距離。
進行測量時要連續地按下功能轉換按鍵 3 至顯示屏上
出現立標桿功能的標志 為止。
參考以下的說明設定標桿值 :
– 輸入已知的值時必須連續按增加按鍵 6 或減少按鍵
12， 至該值顯示在測量值顯示列 a 的上列為止。
如果按住增加按鍵 6 或減少按鍵 12， 顯示值就會
持續遞增或遞減。 此時尚未啟動激光。
– 測量標桿值時先按一次測量按鍵 7 來進行瞄準。
再按一次按鍵便可以開始測量。 測量後激光仍然保
持在開啟的狀態。
– 可以使用增加按鍵 6 或減少按鍵 12 來更正測得的
或輸入的標桿值。
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 285 Friday, July 8, 2016 10:44 AM
286 | 中文
1 609 92A 1YW | (8.7.16) Bosch Power Tools
確定了標桿值之后， 長按測量按鍵 7, 便可以開始測
量。
立標桿時要朝著需要的方向移動測量儀器。 在測量結
果顯示列 c 上會出現目前的測量值，而在測量值顯示
列 a 的上列仍舊是顯示設定好的標桿值。
在測量值顯示列 a 的中間列和下列 分別標示了系數
("x"), 在整個測量距離中總共包含了幾個 標桿值，以
及整數的標桿值倍數和總距離之間的差值 ("dif")。
如果總距離的值小于整數的標桿值倍數， 那麼儀器便
會顯示負差值以及標桿值的下一個更高的倍數。
移動測量儀器至測量值顯示列 a 的中間行出現標桿值
的倍數， 以及測量值顯示列 a 的下行出現 " 0.0米"
的差值為止。 接著再轉載測量後的參考點。

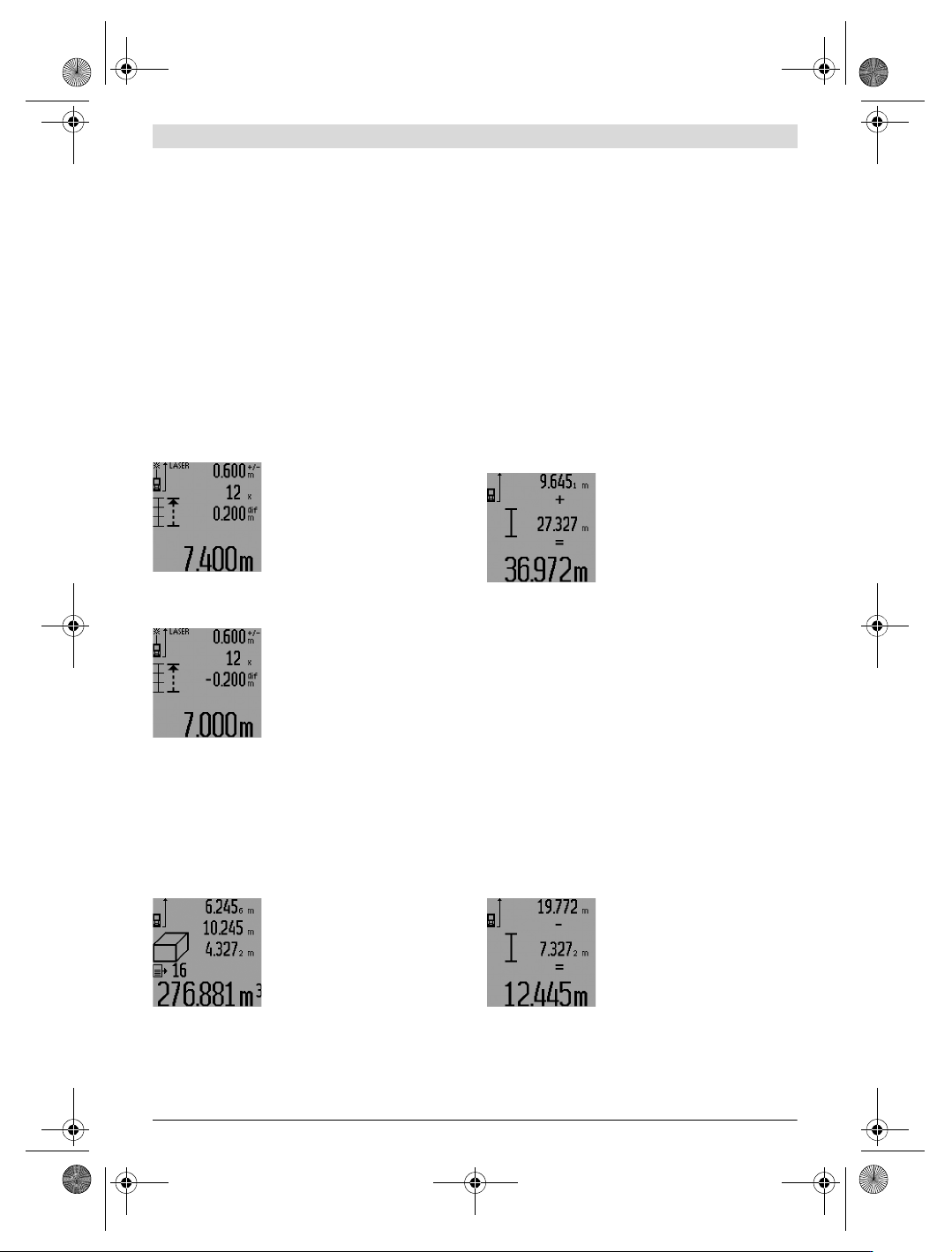

例如 :
a) 正差值 :
7.4米=(12x0.6米)+0.2米
如果總距離是 7.4 米，那麼其中
共包含了12 個 0.6 米的標桿值。
另外在整個距離中還有 0.2 米的
剩于值。 因此要將測量儀器和測
量起始點之間的距離縮短 0.2
米，接著再轉載這個距離。
b) 負差值 :
7.0米=(12x0.6米)–0.2米
如果總距離是 7.0 米，如果它要
包含 12 個 0.6 米的標桿值尚不
足0.2 米。 因此要將測量儀器和
測量起始點之間的距離加大 0.2
米，接著再轉載這個距離。
輕按測量按鍵 7 可以中斷立標桿
功能。 長按測量按鍵 7 儀器會
重新執行立標桿功能 （使用同一個標桿值）。
5 分鐘之後立標桿功能會自動關閉。 如果要提前離開
這個功能必須按下 其他的測量功能鍵。
前測量值的清單
測量儀器會儲存最后的 30 個測量值和它的計算方
式。 顯示是采取回溯的方式 （即最後一筆測量值最先
顯示）。
呼叫儲存的測量值時必須按按鍵
15。 此時顯示屏上會出現最後一
次的測量結果， 及針對測量值清
單的標示 d。另外顯示屏上也會
出現該測量值的測量順序。
如果在重新按下按鍵 15
時， 儀
器中並沒有下一筆的儲存值了，
它便會自動轉換回上一個操作功能模式。只要按下任
何一個操作功能鍵 就能夠離開觀看測量值清單的模
式。
欲刪除目前在測量值清單中所顯示的值，要輕按按鍵
16。 如果要刪除整個測量值清單要 按住測量值清單
的按鍵 15 並同時按下按鍵 16。
取消測量值
不論您正在使用哪一種測量功能，只要輕按按鍵 16
便可以取消最后一次的單一測量值。連續地輕按這個
按鍵，可以由後往前逐一刪除各個單一測量值。
在牆壁測量功能的模式下， 輕按一次按鍵 16 可以取
消最后一次的單一測量值。 再按一次這個按鍵便會刪
除所有的 B
X
值。 第三次按下按鍵則可以刪除牆壁高
度 A 的值。
相加測量值
欲相加測量值要先進行測量或者從測量值清單中選擇
一個測量值。接著按下增加按鍵 6。 顯示屏上會出現
"+" 來確認。 然后再進行另一次測量或者從測量值清
單中選擇另一個測量值。
按下結果顯示按鍵 5 後儀器便會
顯示 兩個測量值的總和。計算
過程會出現在測量值顯示列 a，
總和則顯示在測量結果顯示列
c。
運算完畢後，如果在每次測量之
前按下增加按鍵 6， 便可以將下
一筆的測量值或從測量值清單中選擇出來的測量值，
相加到運算總和中。 按下結果顯示按鍵 5 便可以結束
相加的功能。
有關相加功能的指示 :
– 長度值，面積值和體積值不可以混合相加。 舉例來
說，如果相加長度值和面積值，在按下結果顯示按
鍵 5 後顯示屏上會短暫地出現 "ERROR"。 然后測
量儀器便會轉換回上一個測量功能。
– 一般而言相加的都是測量後的結果 （例如體積
值）。 如果是進行持續測量，則相加顯示在測量結
果顯示列 c 上的值。 出現在測量值顯示列 a 上的
各別測量值是無法相加的。
– 進行遲緩長度測量和立標桿測量時是無法執行相加
功能的。 如果您正在執行相加功能，只要轉換到上
述的操作模式， 相加功能便會中斷。
刪減測量值
刪減測量值時必須按下減少按鍵
12。 顯示屏上會出現 "–" 來確
認。 接下來的步驟和 " 測量功能
" 相同。
