86 | Svenska 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Mät som vid en län gdmätning i denna ordningsföljd str äck- orna ”1” , ”2” och ”3” . Se till att sträck an ”1” och sökt sträcka ”E” bildar en rä t vinkel. Efter si…

Svenska | 85

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

resultatraden c. Genom att länge trycka knappen mätning 7

startar kontinuerlig mätning på nytt.

Den kontinuerliga mätningen slås automatiskt från efter

5 min. Sista mätvärdet visas i resultatraden c.

Minimum-/maximummätning (se bilder F–G)

Minimummätningen används för framtagning av det kortaste

avståndet till en fast referenspunkt. Mätningen hjälper till att

t.ex. bestämma lodlinjen eller horisontallinjen.

Maximummätningen används för framtagning av största

avståndet till en fast referenspunkt. Mätningen hjälper till att

t.ex. bestämma diagonallinjen.

För enkel minimum-/maximummätning välj först funktionen

längdmätning och tryck sedan knappen 13. I resultatraden c

visas ”min” för minimummätning. För maximummätning

tryck på nytt knappen 13 så att ”max” visas i resultatraden.

Tryck sedan på knappen mätning 7 Lasern slås på och mät-

ningen startar.

Förflytta lasern fram och tillbaka över målet (t.ex. innertaket

vid bestämning av diagonallinjen) så att mätningens referens-

punkt (t.ex. spetsen på anslagsstiftet 18) alltid står på

samma ställe.

I resultatraden c visas (alltefter vald

funktion) minimi- eller maximimät-

värde. Värdet ersätts när aktuellt upp-

mätt längd är mindre eller större än

tidigare minimi- eller maximivärde. I

mätvärdesraderna a visas maximi-

(”max”), minimi- (”min”) och aktu-

ellt mätvärde.

Tryck för avslutning av minimum-/maximummätning kort ned

knappen mätning 7. Vid upprepad tryckning på knappen mät-

ning startar mätningen på nytt.

Minimum-/maximummätningen kan även användas vid längd-

mätning inom andra mätfunktioner (t.ex. ytmätning). Tryck

för bestämning av enkla mätvärden knappen 13 en gång för

minimummätning eller två gånger för maximummätning.

Tryck sedan knappen mätning 7 för påslag av laserstrålen.

Förflytta mätverktyget så att önskat minimi- eller maximi-

värde mäts och tryck knappen mätning 7 för intagning av

minimi- eller maximivärdet i aktuell beräkning.

Vid tidsfördröjd längdmätning och vid utstakningsfunktion

kan minimum-/maximummätningar inte utföras.

Minimum-/maximummätningen slås automatiskt från efter

5min.

Ytmätning

Tryck för ytmätning upprepade gånger knappen 4 tills ytmät-

ning visas på displayen.

Mät sedan efter varandra längd och bredd som vid mätning av

längd. Mellan de båda mätningar kvarstår lasern påkopplad.

Efter andra mätningen beräknas ytan

automatiskt och visas i resultatraden

c. Enkelmätvärden visas i mätvärdes-

raderna a.

Volymmätning

Tryck för volymmätning upprepade gånger knappen 4 tills

volymmätning visas på displayen.

Mät sedan efter varandra längd, bredd och höjd som vid mät-

ning av längd. Mellan de båda mätningarna kvarstår lasern

påkopplad.

Efter tredje mätningen beräknas voly-

men automatiskt och visas i resul-

tatraden c. Enkelmätvärdena visas i

mätvärdesraderna a.

Värden överskridande 999999 m

kan inte indikeras, på displayen visas

”ERROR” och ”––––”. Dela upp

volymen på mindre enkelmätning för

separat beräkning av värdena och slå sedan ihop dem.

Indirekt längdmätning (se bilderna H–K)

Indirekt längdmätning används för att mäta avstånd som inte

kan mätas direkt, då strålen stöter mot hinder eller en reflek-

terande målyta saknas. Korrekt resultat uppnås endast när

mätsträckan bildar en exakt rät vinkel (Pythagoras sats).

Se till att mätningens referenspunkt (t.ex. mätverktygets bak-

kant) vid alla enkelmätningar inom mätningen är exakt på

samma ställe (undantag: trapetsmätning).

Mellan enkelmätningarna kvarstår lasern påkopplad.

För indirekt längdmätning finns fyra mätfunktioner att tillgå

med vilka olika sträckor kan bestämmas. För val av mätfunk-

tionen tryck upprepade gånger funktionsomkopplingsknap-

pen 3 tills symbolen för önskad mätfunktion visas på dis-

playen.

a) Enkel Pythagorasmätning (se bild H)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills enkel Pythagorasmätning visas på displayen.

Mät som vid en längdmätning i denna ordningsföljd sträck-

orna ”1” och ”2”. Se till att sträckan ”1” och sökt sträcka ”E”

bildar en rät vinkel.

Efter sista mätningen visas resultatet

av sökt sträcka ”E” i resultatraden c.

Enkelmätvärdena visas i mätvärdes-

raderna a.

b) Dubbel Pythagorasmätning (se bild I)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills dubbel Pythagorasmätning visas på displayen.

OBJ_BUCH-947-007.book Page 85 Friday, July 8, 2016 10:44 AM

86 | Svenska

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Mät som vid en längdmätning i denna ordningsföljd sträck-

orna ”1”, ”2” och ”3”. Se till att sträckan ”1” och sökt sträcka

”E” bildar en rät vinkel.

Efter sista mätningen visas resultatet

av sökt sträcka ”E” i resultatraden c.

Enkelmätvärdena visas i mätvärdes-

raderna a.

c) Kombinerad Pythagorasmätning (se bild J)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills kombinerad Pythagorasmätning visas på displayen.

Mät som vid en längdmätning i denna ordningsföljd sträck-

orna ”1”, ”2” och ”3”. Se till att sträckan ”1” och sökt sträcka

”E” bildar en rät vinkel.

Efter sista mätningen visas resultatet

av sökt sträcka ”E” i resultatraden c.

Enkelmätvärdena visas i mätvärdes-

raderna a.

d) Trapetsmätning (se bild K)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills trapetsmätning visas på displayen.

Mät som vid en längdmätning i denna ordningsföljd sträck-

orna ”1”, ”2” och ”3”. Kontrollera att mätningen av sträckan

”3” startar exakt vid slutpunkten av sträckan ”1” och att

sträckorna ”1” och ”2” samt ”1” och ”3” bildar en rät vinkel.

Efter sista mätningen visas resultatet

av sökt sträcka ”E” i resultatraden c.

Enkelmätvärdena visas i mätvärdes-

raderna a.

Tidsfördröjd längdmätning

Den tidsfördröjda längdmätningen underlättar t.ex. mätning

vid svåråtkomliga ställen eller när mätverktygets rörelser skall

förhindras under mätning.

Tryck för tidsfördröjd längdmätning upprepade gånger knap-

pen 3 tills tidsfördröjd längdmätning visas på displayen.

I mätvärdesraden a

visas tiden mellan utlösning och mätning.

Tiden kan ställas in mellan 1 s och 60 s genom att trycka plus-

knappen 6 eller minusknappen 12.

Tryck sedan knappen mätning 7 för

att slå på laserstrålen och ta sikte på

målpunkten. Tryck igen på knappen

mätning 7 för utlösning av mätning.

Mätningen sker efter vald tid. Mätvär-

det visas i resultatraden c.

Addition och subtraktion av mätvär-

den är vid tidsfördröjd längdmätning

inte möjlig och inte heller minimu-/maximummätning.

Mätning av väggyta (se bild L)

Mätning av väggytan används för att bestämma summan av

flera enskilda ytor med gemensam höjd.

I visat exempel bestäms den totala ytan av flera väggar med

samma rumshöjd A men med olika längd B.

Tryck för väggytmätning upprepade gånger funktionsom-

kopplingsknappen 3 tills väggytmätning visas på dis-

playen.

Mät rumshöjden A på samma sätt som längden. Mätvärdet

visas (”cst”) i övre mätvärdesraden a. Lasern kvarstår

påkopplad.

Mät nu första väggens längd B

. Ytan

beräknas automatiskt och visas i

resultatraden c. Längdmätvärdet står

i mellersta mätvärdesraden a. Lasern

kvarstår påkopplad.

Mät nu andra väggens längd B

. I mel-

lersta mätvärdesraden a visat enkel-

mätvärde adderas till längden B

Summan av båda längderna (”sum”

som visas i undre mätvärdesraden a)

multipliceras med sparad höjd A.

Totala ytvärdet visas i resultatraden

Ytterligare längder B

kan mätas, som automatiskt adderas

och multipliceras med höjden A.

Förutsättningen för en korrekt ytberäkning är att den först

uppmätta längden (i exemplet rumshöjden A) är lika för alla

delytor.

För en mätning av väggytan vid en ny rumshöjd A tryck tre

gånger knappen 16.

Utstakningsfunktion (se bild M)

Utstakningsfunktionen används för att överföra en fast

sträcka (utstakningsvärde) som kan mätas eller matas in.

Funktionen underlättar märkning av avstånd för mellanväggar

i inomhusbygge.

Tryck för utstakningsfunktionen upprepade gånger funktions-

omkopplingsknappen 3 tills utstakningsfunktionen visas

på displayen.

Utstakningsvärdet kan ställas in så här:

– För att mata in ett känt värde, tryck upprepade gånger

plusknappen 6 resp. minusknappen 12 tills önskat värde

visas i övre mätvärdesraden a. Genom att länge trycka

plusknappen 6 resp. minusknappen 12 löper värdena kon-

tinuerligt vidare. Lasern slås inte ännu på.

– För mätning av utstakningsvärdet tryck en gång kort på

knappen mätning 7 för insiktning och på nytt kort för mät-

ning. Därefter förblir laserstrålen påslagen.

– Uppmätt eller inmatat utstakningsvärde kan korrigeras

genom att trycka plusknappen 6 resp. minusknappen 12.

Tryck efter bestämning av utstakningsvärdet länge på knap-

pen mätning 7 för att starta mätningen.

OBJ_BUCH-947-007.book Page 86 Friday, July 8, 2016 10:44 AM

Svenska | 87

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Förflytta nu mätverktyget för utstakning i önskad riktning. I

resultatraden c visas fortlöpande den totala mätsträckans

aktuella mätvärde. I övre mätvärdesraden a står fortfarande

valt utstakningsvärde.

I mellersta och undre mätvärdesraden a står faktorn (”x”) för

hur många gånger utstakningsvärdet ingår i den totala mät-

sträckan och differensen (”dif”) mellan utstakningsvärdets

heltalsmultipel och totala sträckan.

När den totala mätsträckan underskrider en heltalsmultipel

indikeras ett negativt differensvärde och utstakningsvärdets

närmast högre multipel.

Förflytta mätverktyget tills utstakningsvärdets önskade multi-

pel står i mellersta mätvärdesraden a och tills differensvärdet

i undre mätvärdesraden a är ”0,0 m”. Överför sedan mätning-

ens referenspunkt.

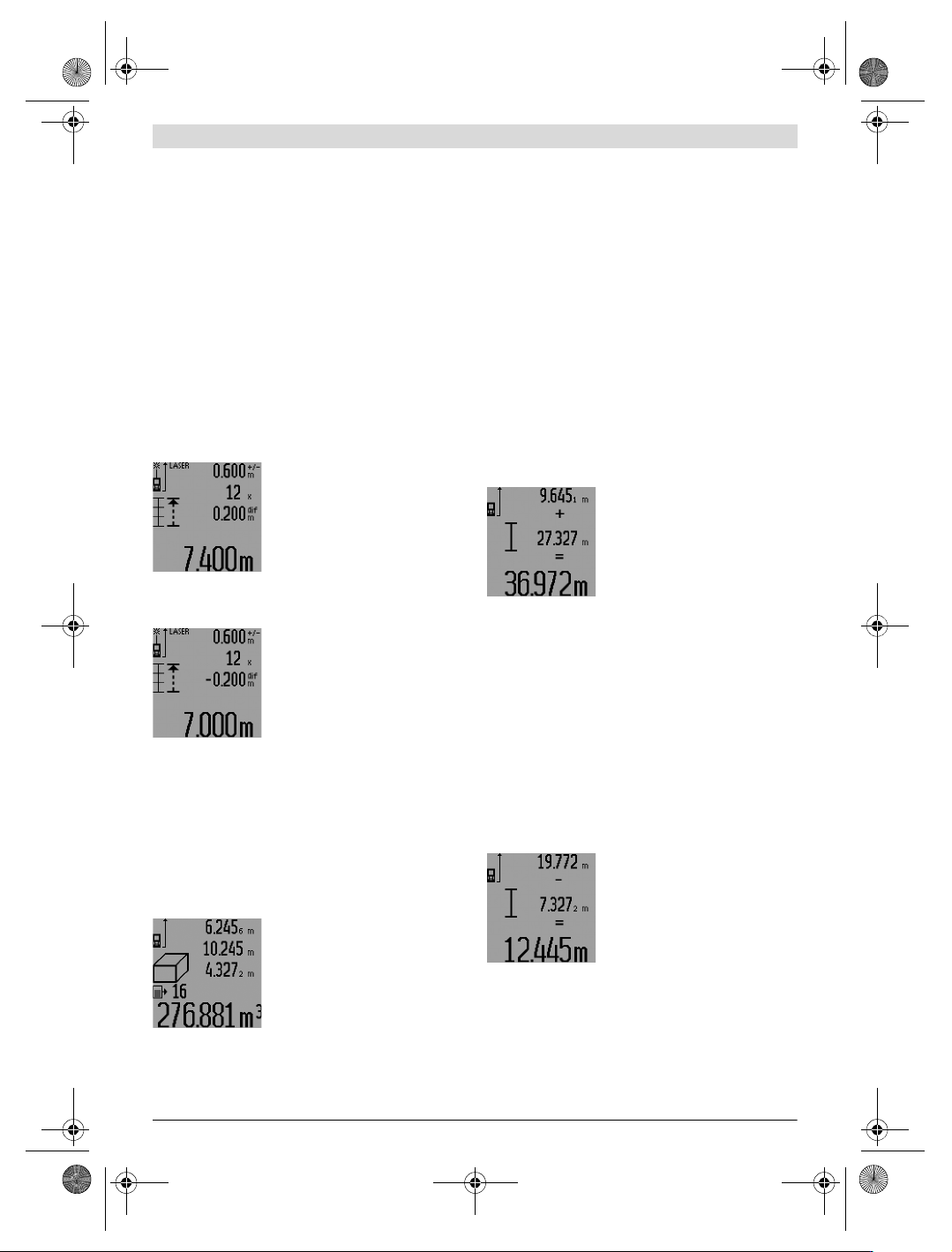

Exempel:

a) Positivt differensvärde:

7,4 m = (12 x 0,6m) + 0,2 m

I totala sträckan på 7,4 m ingår

utstakningsvärdet 0,6 m 12 gånger.

Dessutom ingår i totala sträckan en

rest på 0,2 m. Korta av avståndet

mellan mätverktyg och utgångspunkt

med differensvärdet 0,2 m och över-

för sedan längden.

b) Negativt differensvärde:

7,0 m = (12 x 0,6 m) – 0,2 m

I totala sträckan på 7,0 m saknas

0,2 m tills utstakningsvärdet 0,6 m

ingår 12 gånger. Förstora avståndet

mellan mätverktyget och utgångs-

punkten med 0,2 m och överför

sedan längden.

Genom att kort trycka på knappen

mätning 7 avslutas utstakningsfunktionen. Genom att länge

trycka knappen mätning 7 startar utstakningsfunktionen på

nytt (med samma utstakningsvärde).

Utstakningsfunktionen slås automatiskt från efter 5 min. För

att tidigare lämna funktionen, tryck på en av knapparna för

mätfunktioner.

Lista på sista mätvärdena

Mätverktyget sparar de senaste 30 mätvärdena och deras

beräkningar och visar dem i omvänd ordningsföljd (sista mät-

värdet först).

Tryck för hämtning av sparade mät-

ningar knappen 15. På displayen

visas den sista mätningens resultat,

indikatorn för mätvärdeslistan d samt

räknaren för numrering av indikerade

mätningar.

När vid upprepad tryckning av knappen 15 inga ytterligare

mätningar sparats, kopplas mätverktyget om till sista mät-

funktionen. Gå ur mätvärdeslistan genom att trycka på en av

knapparna för mätfunktioner.

För radering av aktuellt visat införande i mätvärdeslistan tryck

kort på knappen 16. För radering av hela mätvärdeslistan håll

knappen mätvärdeslista 15 nedtryckt och tryck samtidigt

kort knappen 16.

Radera mätvärden

Genom att kort trycka på knappen 16 kan det senast fram-

tagna mätvärdet raderas i alla mätfunktioner. Vid upprepad

tryckning på knappen raderas de enskilda mätvärdena i

omvänd ordningsföljd.

I funktionen väggytsmätning raderas det sista enskilda mät-

värdet när knappen 16 kort trycks ned första gången, vid

andra tryckningen raderas alla längder B

vid tredje tryck-

ningen rumshöjden A.

Addition av mätvärden

För addering av mätvärden utför först en godtycklig mätning

eller välj ett införande ur mätvärdeslistan. Tryck sedan plus-

knappen 6. På displayen visas för bekräftelse ”+”. Utför

sedan an andra mätning eller välj ett ytterligare införande ur

mätvärdeslistan.

Tryck för avfrågning av båda mätning-

arnas summa resultatknappen 5.

Beräkningen visas i mätvärdesra-

derna a, summan står i resultatraden

Efter beräkning av summan kan ytter-

liga mätvärden eller mätvärdesinfö-

randen adderas när plusknappen 6 tryckts före mätningen.

Adderingen avslutas genom tryckning av resultatknappen 5.

Anvisningar för addering:

– Längd-, yt- och volymvärden kan inte adderas. Om t.ex. ett

längd- och ett ytvärde adderas, visar resultatknappen 5

när den kort trycks ”ERROR” på displayen. Därefter kopp-

lar mätverktyget om till senast aktiv mätfunktion.

– Ett mätresultat (t.ex. volymvärde) adderas; vid kontinuer-

lig mätning mätvärdet som indikeras i resultatraden c.

Addering av enkelmätvärden ur mätvärdesraderna a är

inte möjlig.

– Vid tidsfördröjd längdmätning och utstakningsfunktion är

addering inte möjlig, startad addition avbryts vid omkopp-

ling till dessa funktioner.

Subtrahera mätvärden

För subtrahering av mätvärden tryck

minusknappen 12, på displayen visas

för bekräftelse ”–”. Fortsatt förlopp

är analogt med ”Addition av mätvär-

den”.

Arbetsanvisningar

Allmänna anvisningar

Mottagarlinsen 26 och laserstrålens utgång 27 får under mät-

ning inte vara övertäckta.

Mätverktyget får under mätning inte förflyttas (med undantag

av funktionerna kontinuerlig mätning, minimum-/maximum-

OBJ_BUCH-947-007.book Page 87 Friday, July 8, 2016 10:44 AM
