Vizirajte sa laserskim zrakom površinu cilja. Pritisnite za
biranje merenja ponovo na kratko taster za merenje 7.
Kod uključenog permanentnog laserskog zraka počinje
merenje već posle prvog pritiskivanja tastera za merenje 7. U
funkciji trajnog merenja startuje merenje odmah posle
uključivanja funkcije.
Merna vrednost se tipično pojavljuje u roku od 0,5 s a najkas-
nije posle 4 s. Trajanje merenja zavisi od udaljenosti,
svetlosnih uslova i osobina refleksije ciljne površine. Kraj
merenja se pokazuje jednim signalnim tonom. Po završavanju
merenja laserski zrak se automatski isključuje.
Ako se ca. 20 s posle viziranja ne izvrši merenje, automatski
se isključuje laserski zrak radi čuvanja baterija.
Biranje osnovne ravni (pogledajte slike A – E)
Za merenje možete birati četiri razne referentne ravni:
– zadnju ivice mernog alata odnosno prednju ivicu bočno
otvorene granične čivijice 18 (na primer pri postavljanju na
spoljne ćoškove),
– vrh unazad preklopljene granične čivijice 18 (na primer za
merenje iz ćoškova),
– prednja ivica mernog alata (na primer pri merenju od ivice
stola),
–navoj 21 (na primer za merenja sa stativom).
Pritiskajte za biranje referentne ravni taster 8 toliko često, sve
dok se na displeju ne pokaže željena referentna ravan. Posle
svakog uključivanja mernog alata je zadnja ivica mernog alata
prethodno podešena kao referentna ravan.
Naknadna promena referentne ravni od već izvršenih merenja
(na primer kod pokazivača mernih vrednosti u listi mernih
vrednosti) nije moguća.
Permanentni laserski zrak
Možete merni alat promeniti pri potrebi na permanentni
laserski zrak. Pritisnite za to taster permanentnog laserskog
zraka 2. Na displeju će trajno zasvetleti pokazivač „LASER“.
Ne usmeravajte laserski zrak na osobe ili životinje i ne
gledajte u laserski zrak čak ni sa daljeg odstojanja.
Laserski zrak ostaje u ovom podešavanju i izmedju merenja
uključen, tako da je za merenje potrebno jednom na kratko
pritisnuti taster za merenje 7.
Pritisnite za isključivanje permanentnog laserskog zraka
ponovo taster 2 ili isključite merni alat.
Ako se permanentni laserski zrak za vreme merenja isključi,
merenje se automatski završava.
Osvetlenje displeja
Za uključivanje i isključivanje osvetlenja displeja pritisnite
taster 11. Ako se 10 s posle uključivanja osvetlenja displeja
ne pritisne dirka, isključuje se ono radi čuvanja baterija.

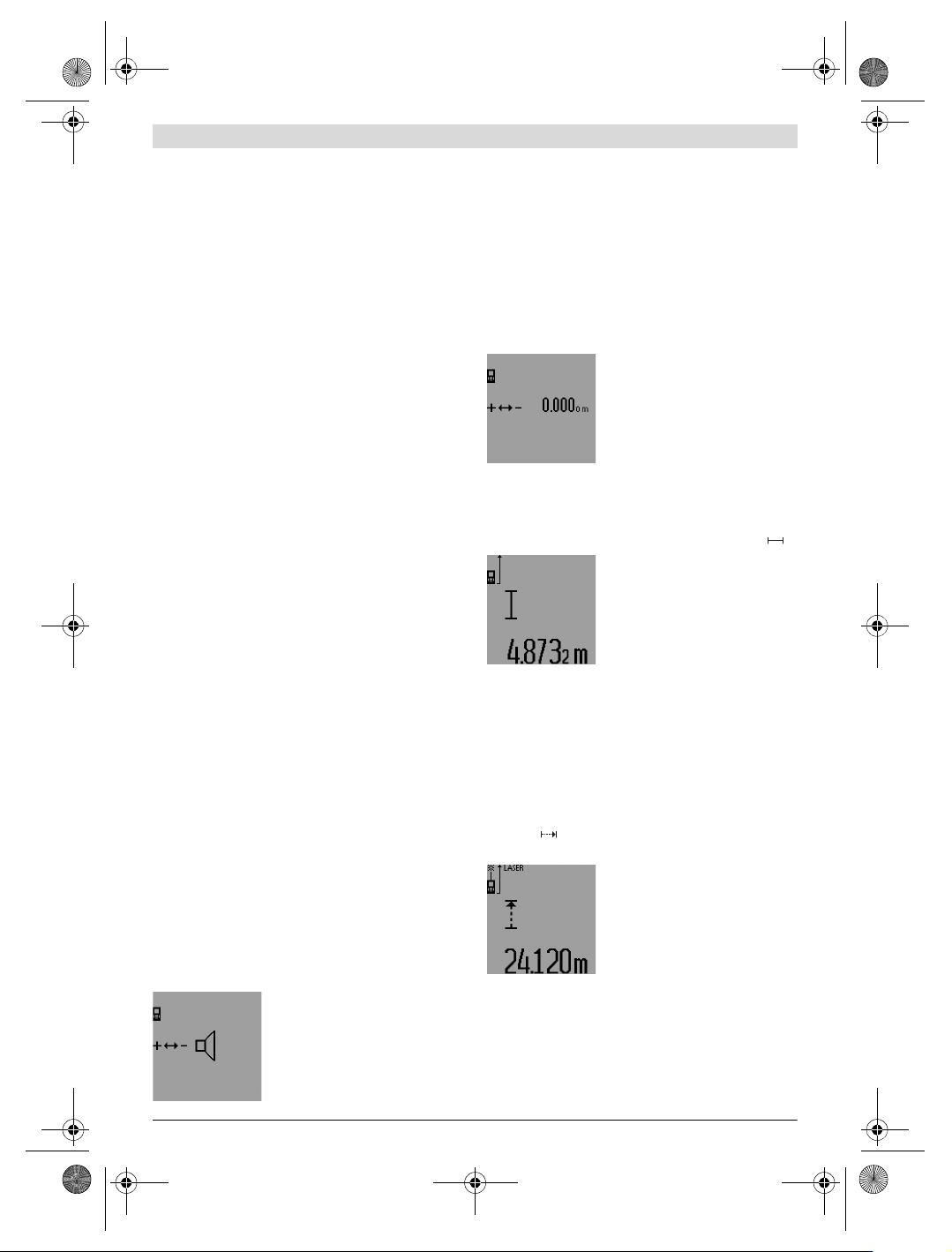

Signalni ton
Za uključivanja- i isključivanje
signalnog tona pritiskajte taster za
promenu funkcija 3 toliko često, sve
dok se na displeju ne pojavi pokazi-
vanje za podešavanje tona.
Pritiskivanjem plus tastera 6 odnosno minus tastera 12 birate
željeno podešavanje.
Izabrano podešavanje tona ostaje pri isključivanju i
uključivanje mernog alata sačuvano.
Promena merne jedinice
Za pokazivanje mernih vrednosti možete u svako doba
menjati jedinicu mere.
Sledeće jedinice mere stoje na raspolaganju:
– Dužno merenje: m, cm, mm,
– Površinsko merenje: m
2
,
– Zapreminsko merenje: m
3
.
Za promenu merne jedinice
pritiskajte taster za promenu funkcije
3 toliko često, sve dok se na displeju
ne pojavi promena za mernu jednicu.
Pritiskivanjem plus tastera 6 odnosno
minus tastera 12 birate željenu
mernu jedinicu.
Merne funkcije
Jednostruko merenje dužine
Pritiskajte za dužinska merenja taster 4 toliko često, sve dok
se na displeju ne pojavi pokazivač za dužinsko merenje .
Pritisnite za viziranje i za merenje
uvek jednom na kratko taster za
merenje 7.
Merna vrednost se pokazuje u redu za
rezultat c.
Kod više dužinskih merenja jedno za
drugim pokazuju se rezultati
poslednjih merenja u redovima za mernu vrednost a.
Trajno merenje
Kod trajnog merenja može se merni alat relativno pokretati
prema cilju, pričem se aktuelizuje merna vrednost ca. svakih
0,5 s. Možete se udaljiti na primer od nekog zida pa do
željenog rastojanja, aktuelno odstojanje je uvek moguće
očitati.
Za trajno merenje birajte prvo funkciju dužinskog merenja i
pritiskajte 7 toliko dugo, sve dok se na displeju ne pojavi
pokazivač za trajno merenje. Laser se uključuje i merenje
odmah počinje.
Pokazuje se aktuelna vrednost u redu
za rezultat c.
Kratkim pritiskivanje tastera merenje
7 završavate trajno merenje.
Poslednja merna vrednost se
pokazuje u redu za rezultat c. Dužim
pritiskivanjem tastera merenje 7
startuje trajno merenje ponovo.
Trajno merenje se automatskii isključuje posle 5 min.
Poslednja vrednost merenja ostaje prikazana u redu za
rezultat c.
OBJ_BUCH-947-007.book Page 222 Friday, July 8, 2016 10:44 AM
Srpski | 223
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

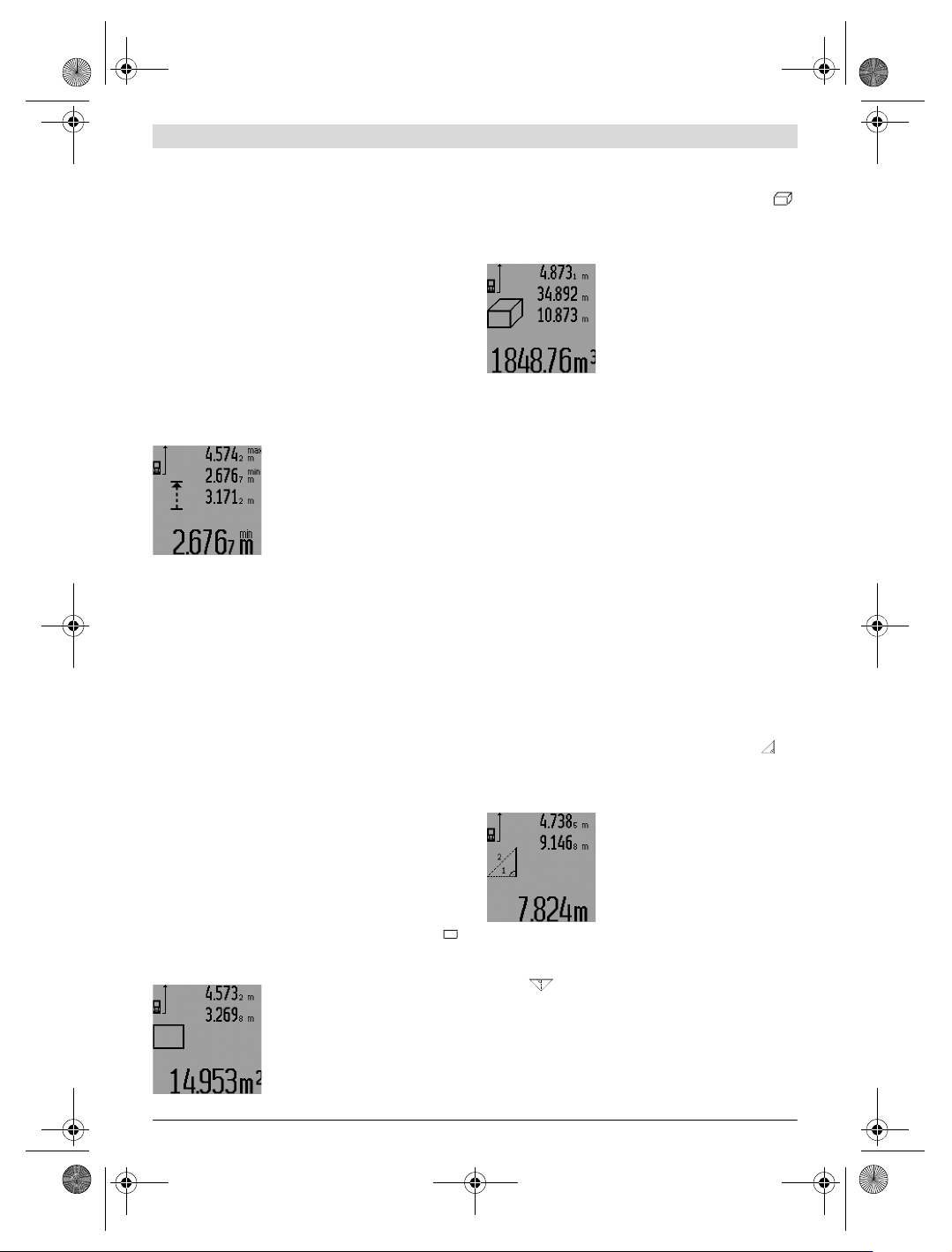

Minimum-/Maksimum-merenje (pogledajte slike F–G)
Merenje minimuma služi za dobijanje najkraćih rastojanja od
stabilne referentne tačke. Ono pomaže na primer pri
odredjivanju vertikala ili horizontala.
Merenje maksimuma služi za odredjivanje najvećeg rastojanja
od stabilne referentne tačke. Ono pomaže na primer kod
odredjivanja dijagonala.
Za jednostruko merenje minimuma/maksimuma birajte
najpre funkciju dužinskog merenja i onda taster 13. U redu za
rezultat c se „min“ se pokazuje minimum merenje. Za
maksimum merenje pritisnite taster 13 ponovo, tako da se
pokazuje „max“ u redu za rezultat. Pritisnite potom taster
merenje 7. Laser se uključuje i merenje počinje.
Pokrećite laser tako preko željenog cilja tamo amo (na primer
tavanica prostorije pri odredjivanju dijagonala), da referentna
tačka merenja (na primer vrh graničke čivijice 18) uvek
ostane na istom mestu.
U redu za rezultat c se pokazuju
(zavisno od izabrane funkcije)
minimalna odnosno maksimalna
merna vrednost. Ona se uvek
prekoračuje, ako je vrednost
dužinskog merenja manja odnosno
veća od dosadašnje minimalne
odnosno maksimalne vrednsot. U
redovima za merne vrednosti a pojavljuju se maksimalna
(„max“), minimalna („min“) i aktuelna merna vrednost.
Za završavanje merenja minimuma/maksimuma pritisnite na
kratko taster merenje 7. Ponovnim pritiskivanjem tastera
merenje startuje merenje ponovo.
Merenje minimuma/maksimuma može da se upotrebljava i
kod dužinskog merenja unutar drugih mernih funkcija (na
primer merenja površina). Pritisnite za ovo kod
odgovarajućeg izračunavanja pojedinačnih mernih vrednosti
taster 13 jednom za merenje minimuma odnosno dva puta za
merenje maksimuma. Pritisnite potom taster merenje 7 za
uključivanje laserskog zraka. Pokrećite merni alat tako, da se
meri željena vrednost minimuma odnosno maksimuma, i
pritisnite taster merenje 7 za preuzimanje vrednosti
minimuma odnosno maksimuma u tekući račun.
Kod dužinskog merenja sa kašnjenjem vremena i u funkciji
obeležavanja nisu moguća merenja minimuma/maksimuma.
Merenje minimuma/maksimuma isključuje se automatski
posle 5 min.
Merenje površina
Pritiskajte za površinsko merenje taster 4 tako često, sve dok
se na displeju ne pojavi pokazivač za površinsko merenje .
Merite na kraju dužinu i širinu jedno za drugim kao pri merenju
dužina. Izmedju oba merenja ostaje laserski zrak uključen.
Posle završetka drugog merenja se
površina automatski izračunava i
prikazuje red sa rezultatom c. Pojedi-
načne merne vrednosti stoje u
redovima za mernu vrednost a.
Merenje zapremine
Pritiskajte za merenje zapremine taster 4 toliko često, sve dok
se na displeju na pojavi pokazivač za merenje zapremine .
Merite na kraju jedno za drugim dužinu, širinu i visinu kao kod
merenja dužine. Izmedju tri merenja ostaje uključen laserski
zrak.
Posle završavanja trećeg merenja
izračunava se zapremina automatski i
prikazuje u redu za rezultat c. Pojedi-
načne vrednosti stoje u redovima za
mernu vrednost a.
Vrednosti iznad 999999 m
3
ne mogu
se prikazivati, na displeju će se
pojaviti „ERROR“ i „––––“. Podelite
zapreminu koja treba da se meri u pojedinačna merenja, čiju
vrednost izračunavate odvojeno i potom sabirate.
Indirektno merenje dužina (pogledajte slike H–K)
Indirektno merenje dužina služi za dobijanje rastojanja, koji se
ne mogu direktno meriti, jer neka smetnja ometa zrak ili nema
površine cilja kao reflektora. Korektni rezultati se samo onda
postižu, ukoliko se pravi uglovi koji se traže u merenju tačno
zadržavaju (Pitagorina teorema).
Pazite na to, da referentna tačka merenja (na primer zadnja
ivica mernog alata) kod svih pojedinačnih merenja ostane za
vreme radnje merenja na tačno istom mestu (izuzetak:
merenje trapeza).
Izmedju pojedinačnih merenja ostaje laserski zrak uključen.
Za indirektno dužinsko merenje ostaju merne funkcije na
raspolaganju, sa kojima se uvek mogu dobiti različiti pravci.
Za biranje merne funkcije pritiskajte taster za promenu
funkcije 3 toliko često, sve dok se na displeju ne pojavi simbol
željene merne funkcije.
a) Jednostavno merenje po pitagori (pogledajte sliku H)
Pritiskajte taster za promenu funkcije 3 tako često, sve dok se
na displeju ne pojavi jednostavno merenje po pitagori .
Merite kao kod dužinskog merenja linije „1“ i „2“ ovim
redosledom. Pazite na to, da izmedju linije „1“ i tražene lijine
„E“ postoji pravi ugao.
Posle završetka poslednjeg merenja
pokazuje se rezultat za traženu liniju
„E“ u redu za rezultat c. Pojedinačne
merne vrednosti stoje u redovima za
mernu vrednost a.

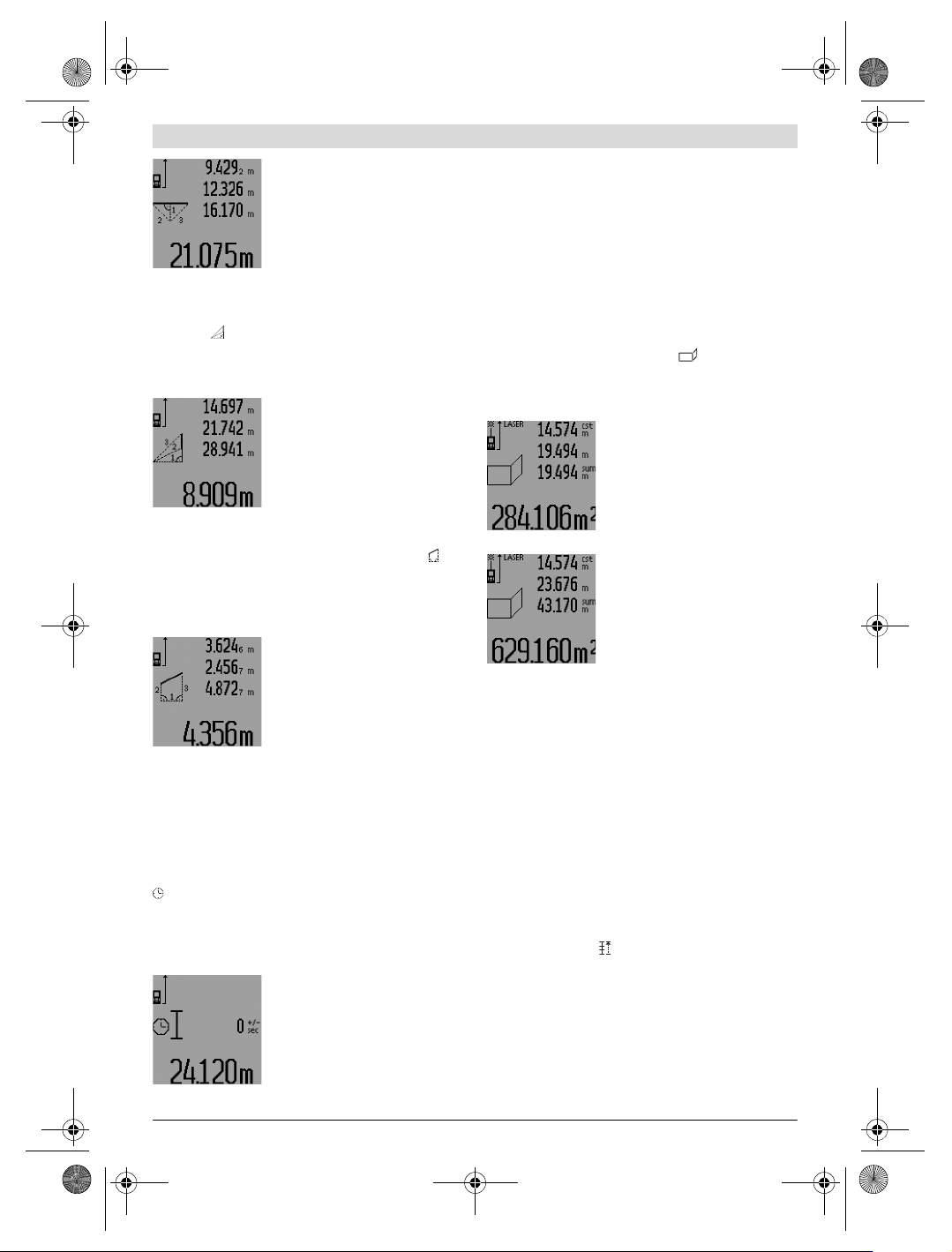

b) Dvostruko merenje po pitagori (pogledajte sliku I)
Pritiskajte taster za promenu funkcije 3 toliko često, sve dok
se na displeju ne pojavi pokazivač za dvostruko merenje po
pitagori .
Merite kao i kod dužinskog merenje linija „1“,
„2“ i „3“ ovim redosledom. Pazite na to, da izmedju linije „1“
i tražene linije „E“ bude pravi ugao.
1
2
1
32
OBJ_BUCH-947-007.book Page 223 Friday, July 8, 2016 10:44 AM
224 | Srpski
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Posle završetka poslednjeg merenja
pokazuje se rezultat za traženu liniju
„E“ u redu za rezultat c. Pojedinačne
merne vrednosti stoje u redovima za
mernu vrednost a.
c) Kombinovano merenje po pitagori (pogledajte sliku J)
Pritiskajte taster za promenu funkicije 3 tako često, sve dok
se na displeju ne pojavi pokazivač za kombinovano merenje
po pitagori .
Merite kao i kod dužinskog merenje linija „1“,
„2“ i „3“ ovim redosledom. Pazite na to, da izmedju linije „1“
i tražene linije „E“ bude pravi ugao.
Posle završetka poslednjeg merenja
pokazuje se rezultat za traženu liniju
„E“ u redu za rezultat c. Pojedinačne
merne vrednosti stoje u redovima za
mernu vrednost a.
d) Merenje trapeza (pogledajte sliku K)
Pritiskajte taster za promenu funkcije 3 toliko često, sve dok
se na displeju ne pojavi pokazivač za merenje trapeza .
Merite kao kod dužinskog merenja linija „1“, „2“ i „3“ ovim
redosledom. Pazite na to da merenje linije „3“ počinje tačno
na krajnjoj tački linije „1“ i da izmedju linija „1“ i „2“ kao i
izmedju „1“ i „3“ bude prvi ugao.
Posle završetka poslednjeg merenja
pokazuje se rezultat za traženu liniju
„E“ u redu za rezultat c. Pojedinačne
merne vrednosti stoje u redovima za
mernu vrednost a.
Dužinsko merenje za kašnjenjem vremena
Dužinsko merenje sa kašnjenjem vremena pomaže na primer
kod merenja na teško pristupačnim mestima ili ako su
sprečena pokretanja mernog alata za vreme merenja.
Pritiskajte za dužinsko merenje sa kašnjenjem vremena taster
za promenu funkcije 3 toliko često, sve dok se na displeju na
pojavi pokazivač za dužinsko merneje sa kašnjenjem vremena
.
U redu za mernu vrednost a se pokazuje vremenski pomak od
uključivanja pa do merenja. Vremenski pomak može da se
podesi pritiskujući plus taster 6 odnosno minus taster 12
izmedju 1 s i 60 s.
Pritisnite potom taster merenje 7, da
bi uključili laserski zrak i vizirali ciljnu
tačku. Pritisnite ponovo taster
merenje 7 da bi merenje počelo.
Merenje počinje posle izabranog
vremenskog pomaka. Merna
vrednost se pokazuje u redu za
rezultat c.
Sabiranje i oduzimanje mernih rezulata kao i merenje
minimuma/maksimuma nisu mogući kod dužinskog merenja
sa vremenskim kašnjenjem.
Merenje površine zidova (pogledajte sliku L)
Merenje povšine zidova služi tome, da se dobije zbir više
pojedinačnih merenja sa jednom zajedničkom visinom.
Na primeru sa slike treba odrediti ukupnu površinu više
zidova, koji imaju istu visinu prostorije A, medjutim različite
dužine B.
Pritiskajte za merenja zidnih površina taster za promenu
funkcije 3 toliko često, sve dok se na displeju na pojavi
pokazivač za merenje zidnih površina .
Merite visinu prostora A kao i kod dužinskog merenja. Merna
vrednost („cst“) se pokazuje u gornjem redu za merne
vrednosti a. Laser ostaje uključen.
Merite potom dužinu B
1
prvog zida.
Površina se automatski izračunava i
pokazuje u redu za rezultat c.
Vrednost dužinskog merenja stoji u
srednjem redu merne vrednosti a.
Laser ostaje uključen.
Merite sada dužinu B
2
drugog zida.
Pojedinačna vrednost prikazana u
srednjem redu mernih vrednosti a
sabira se na dužinu B
1
. Zbir obe
dužine („sum“, prikazane u donjem
redu mernih vrednosti a) množi se sa
memorisanom visinom A. Vrednost
celokupne površine se pokazuje u
redu za rezultat c.
Možete meriti po želji mnoge druge dužine B
X
, koje se
automatski sabiraju i pomoću visine A množe.
Uslov za korektno izračunavanje površine je da je prva
izmerena dužina (na primer visina prostorije A) identična za
sve delove površina.
Za novo merenje zidnih površina sa novom visinom prostora A
pritisnite tri puta taster 16.
Funkcija obeležvanja (pogledajte sliku M)
Funkcija obeležavanja služi u interesovanje za nekom
stabilnom linijom (vrednost obeležvanja), koja se ne može ni
meriti ni zadati. Ona pomaže na primer kod markiranja
rastojanja za medjuzidove u suvoj gradnji.
Pritiskajte za ovu funkciju obeležavanja taster za promenu
funkcije 3 sve dok se na displeju ne pojavi pokazivač za
funkciju obeležavanja .
Funkcija obeležavanja može se podesiti na sledeći način:
– Da bi zadali neku poznatu vrednost, pritiskajte plus taster
6 odnosno minus taster 12 toliko dugo, sve dok se ne
pokaže željena vrednost u gornjem redu mernih vrednosti
a. Kod dužeg pritiska na plus taster 6 odnosno minus taster
12 „rade“ vrednosti kontinuirano dalje. Laser se još ne
uključuje.
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 224 Friday, July 8, 2016 10:44 AM
