186 | Қaзақша 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools ж олақтар ы нда a м акси м ал д ы ( “ м акс” ), м ини м алд ы ( “ м ин” ) жә не а ғым д ы қ ө лшеу мә ні п айда б олад ы . Макси м алд ы / м ини м алд ы ө лшеуді …
Қaзақша | 185
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Негізгі жазықтықты таңдау үшін 8 түймесін дисплейде
керекті негізгі жазықтық көрсетлігенше басыңыз. Өлшеу
құралының әрбір қосылуында өлшеу құралының артқы
қыры негізгі жазықтық ретінде алдынан реттелген болады.
Орындалған өлшеулерде негізгі жазықтығын өзгертуге
болмайды (
мысалы өлшеу көлемдері тізімінде өлшеу
көлемдерін көрсеткенде).
Үздіксіз лазер сәулесі
Керек болғанда өлшеу құралын үздіксіз лазер сәулесіне
өткізу мүмкін. Ол үшін үздіксіз лазер сәулесінің пернесін 2
басыңыз. Дисплейде “LASER” көрсеткіші үздіксіз жанады.
Лазер сәулесін адамдарға немесе жануарларға
бағыттам
аңыз және тіпті алыстан болсын жарық
сәулесіне өзіңіз қарамаңыз.
Лазер сәулесі осы параметрде өлшеулер арасында да
қосулы болып қалады, өлшеу үшін өлшеу түймесін 7 бір
рет қысқа басу керек.
Үздіксіз лазер сәулесін өшіру үшін 2 пернесін қайта
басыңыз немесе өлшеу құралын өшіріңіз.
Өлшеу кезінде үздіксіз лазер сә
улесі өшірілсе, өлшеу
автоматты аяқталады.
Дисплей жарығы
Дисплей жарығын қосу мен өшіру үшін 11 пернесін
басыңыз. Дисплей жарықтығын қосқаннан соң 10 сек
перне қозғалмаса, ол батареялар зарядын үнемдеу үшін
өшеді.
Сигналдық дыбыс
Сигналдық дыбысты қосу және
өшіру үшін функцияны ауыстыру
п
ернесін 3 дисплейде дыбыс
параметрінің көрсеткіші пайда
болады. Плюс пернесін 6 немесе
минус пернесін 12 басып керекті
параметрді таңдаңыз.
Таңдалған дыбыс параметрі өлшеу құралы өшіп
қосылғанда сақталады.
Өлшеу бірлігін алмастыру
Өлшеу мәндерін көрсету үшін өлшем б
ірлігін ауыстыру
мүмкін.
Төмендегі өлшем бірліктерін таңдау мүмкін:
– Ұзындықты өлшеу: м, см, мм,
– Ауданды өлшеу: м
2
,
– Көлемін өлшеу: м
3
.
Өлшеу құралын ауыстыру үшін
функцияны ауыстыру пернесін 3
дисплейде өлшеу бірлігінің
көрсеткіші пайда болғанша баса
беріңіз. Плюс пернесін 6 немесе
минус пернесін 12 басып керекті
өлшем бірлігін таңдаңыз.
Өлшеу функциялары
Жай ұзындықты өлшеу
Ұзындықты өлшеу үшін 4 пернесін дисплейде ұзындықты
өлшеу көрсеткіші пайда болғанша баса беріңіз.
Көздеу және өлшеу үшін өлшеу
пернесін 7 қысқа бір рет басыңыз.
Өлшеу көлемі нәтижелер
жолағында c көрсетіледі.
Бірнеше ұзындық өлшеулерде
соңғы
өлшеулер нәтижелері
өлшеулер көлемі жолағында a
көрсетіледі.
Үздіксіз өлшеу
Үздіксіз өлшеуде өлшеу құралын нысанға жылжытуға
болады, онда өлшеу көлемі шам. әр 0,5 секунд сайын
жаңарады. Мысалы, қабырғадан керекті қашықтыққа
өтуіңіз мүмкін, қашықтықты әрдайым кө
руге болады.
Үздіксіз өлшеу үшін алдымен ұзындықты өлшеу
функциясын таңдап өлшеу пернесін 7 дисплейде үздіксіз
өлшеу көрсеткіші пайда болғанша баса беріңіз. Лазер
қосылып, өлшеу бірден басталады.
Ағымдық өлшеу көлемі нәтижелер
жолағында көрсетіледі c
аккумулятор
мен нивелирлеу
ескеруінің жыпылықтауы арқылы
көрсетіледі.
Үздіксіз өлшеуді аяқтау үшін өлшеу
пернесін 7 қысқа басыңыз. Соңғы
өлшеу мәні нәтижелер жолағында c
көрсетіледі. Өлшеу пернесін 7 ұзақ басу үздіксіз өлшеуді
қайта бастайды.
Үздіксіз өлшеу 5 мин соң автоматты өшеді. Соңғы өлшеу
көлемі нәти
желер жолағында c көрсетіледі.
Минималды/максималды өлшеу (F–G суреттерін
қараңыз)
Минималды өлшеу тұрақты негізгі нүктеден ең қысқа
қашықты өлшеуге қызмет етеді. Ол тік және көлденең
қашықтықтарды өлшеуге көмектеседі.
Минималды өлшеу тұрақты негізгі нүктеден ең ұзақ
қашықты өлшеуге қызмет етеді.
Ол диагоналды
қашықтықтарды өлшеуге көмектеседі.
Жай минималды/максималды өлшеу үшін алдымен
ұзындықты өлшеу функциясын таңдап, 13 пернесін
басыңыз. Нәтижелер жолағында c минималды өлшеу үшін
“мин” көрсетіледі. Максималды өлшеулер үшін 13
пернесін н
әтижелер жолағында “макс” көрсетілетін етіп
қайта басыңыз. Сосын өлшеу пернесін 7 басыңыз. Лазер
қосылып, өлшеу басталады.
Лазерді керекті нысаннан әрі-бері өткізіп (мысалы
диагоналдарды анықтағанда бөлме бұрышы), өлшеудің
негізгі нүктесі (мысалы, тіреуіш штифттің 18 ұшы)
ә
рдайым бір қалыпта қалуы керек.
Нәтижелер жолағында c (таңдалған
функцияға байланысты)
минималды немесе максималды
өлшеу мәні көрсетіледі. Ағымдық
ұзындық мәні алдыңғы минималды
немесе максималды көлемнен кіші
немесе көп болғанда ол қайта
жазылады.
Өлшеу мәні
OBJ_BUCH-947-007.book Page 185 Friday, July 8, 2016 10:44 AM
186 | Қaзақша
1 609 92A 1YW | (8.7.16) Bosch Power Tools
жолақтарында a максималды (“макс”), минималды
(“мин”) және ағымдық өлшеу мәні пайда болады.
Максималды/минималды өлшеуді аяқтау үшін өлшеу
пернесін 7 қысқа басыңыз. Өлшеу пернесін қайта басу
өлшеуді қайта бастайды.
Минималды/максималды өлшеуді басқа өлшеу
функцияларын ішіндегі ұзындық өлшеулерде де (мысалы
ауданын өлшеу) пайдалануға болады. Ол үшін мәндерді
өлшеген кезде 13 пернесін бір рет минималды өлшеу, ал
екі рет максималды өлшеу үшін басыңыз. Сосын өлшеу
пернесін 7 лазер сәулесін қосу үшін басыңыз. Өлшеу
құралын керекті минималды және макси
малды мән
өлшенетіндей етіп жылжытып, өлшеу пернесін 7
минималды немесе максималды мәнді ағымдық есепке
алу үшін басыңыз.
Кідірілетін ұзындықты өлшеуде және белгілеу
функциясында ешқандай минималды және максималды
өлшеулер мүмкін болмайды.
Минималды
/максималды өлшеулер 5 мин соң автоматты
өшеді.
Ауданды өлшеу
Ауданды өлшеу үшін 4 түймесін дисплейде ауданды өлшеу
көрсеткіші пайда болғанша басыңыз.
Сосын ұзындық пен енін дәйекті түрде ұзындықты
өлшегендей өлшеңіз. Екі өлшеулер арасында лазер
сәулесі қосулы болып қалады
.
Екінші өлшеу аяқталғаннан соң
аудан автоматты ретте есептеліп
нәтижелер жолағында c
көрсетіледі. Өлшеу көлемдері
өлшеу көлемі жолақтарында
көрсетіледі a.
Көлемді өлшеу
Көлемді өлшеу үшін 4 түймесін дисплейде көлемді өлшеу
көрсеткіші пайда болғанша басыңыз.
Сосы
н ұзындығын, енін және биіктігін дәйекті түрде
ұзындықты өлшегендей өлшеңіз. Үш өлшеулер арасында
лазер сәулесі қосулы болып қалады.
Үшінші өлшеуді орындағаннан соң
көлем мәні автоматты есептеледі
және нәтиже жолында c
көрсетіледі. Өлшеу көлемдері
өлшеу көлемі жолақтарында
к
өрсетіледі a.
999999 м
3
үлкен мәндер
көрсетілмейді, дисплейде
“ERROR” мен“––––” пайда болады. Өлшенетін көлемді
бөлек өлшеулерге бөліп көлемдерін жеке есептеп сосын
қосыңыз.
Жанама ұзындықты өлшеу (H–К суреттерін қараңыз)
Жанама ұзындықты өлшеу сәуле жолында кедергі тұруы
немесе нысандық айм
ақ қайтаратын жер ретінде
қолжетімді болмауы себебінен тікелей өлшенбейтін
қашықтықтарды өлшеуге қызмет етеді. Дұрыс нәтижелер
тек өлшеуге талап етілетін тік бұрыш дәл сақталғанда
жетілуі мүмкін (Пифагор теоремасы).
Өлшеу негізгі нүктесі (мысалы, өлшеу құралының артқы
қыры) барлық өлшеулердегідей өлшеу
әдісінде бір жайда
болады (ерекшелік: трапециялық өлшеу).
Өлшеулер арасында лазер сәулесі қосулы болып қалады.
Жанама ұзындықты өлшеу үшін үш өлшеу функциясы бар,
олар арқылы түрлі қашықтықтарды өлшеу мүмкін. Өлшеу
функциясын таңдау үшін функцияны ауыстыру пернесіне
3 керекті өлшеу функциясының белгісі дисплейде
көрсетілгенше баса беріңіз.
a) Бірлік Пифагор өлшемі (H суретін қараңыз)
Функцияны ауыстыру пернесін 3 дисплейде бірлік
Пифагор өлшемі көрсеткіші пайда болғанша баса
беріңіз.
Ұзындықты өлшегенде “1” мен “2” қашықты
қтарын осы
дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығының арасында тік бұрыш болуын ескеріңіз.
Соңғы өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
b) Қос Пифагор өлшемі (I суретін қараңыз)
Функцияны ауыстыру пернесін 3 дисплейде қос Пифагор
өлшемі көрсеткіші пайда болғанша баса беріңіз.
Ұзындықты өлшегенде “1”, “2” және “3” қашықтықтарын
осы дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығын
ың арасында тік бұрыш болуын ескеріңіз.
Соңғы өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
c) Комбинацияланған Пифагор өлшемі (J суретін
қараңыз)
Функцияны ауыст
ыру пернесін 3 дисплейде
комбинациялық Пифагор өлшемі көрсеткіші пайда
болғанша баса беріңіз.
Ұзындықты өлшегенде “1”, “2” және “3” қашықтықтарын
осы дәйекте өлшеңіз. “1” қашықтығы мен ізделген “E”
қашықтығының арасында тік бұрыш болуын ескеріңіз.
Соңғы
өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек өлшемдер
өлшем мәні жолақтарында a тұр.
1
2
1
32
1
3
2
OBJ_BUCH-947-007.book Page 186 Friday, July 8, 2016 10:44 AM
Қaзақша | 187
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

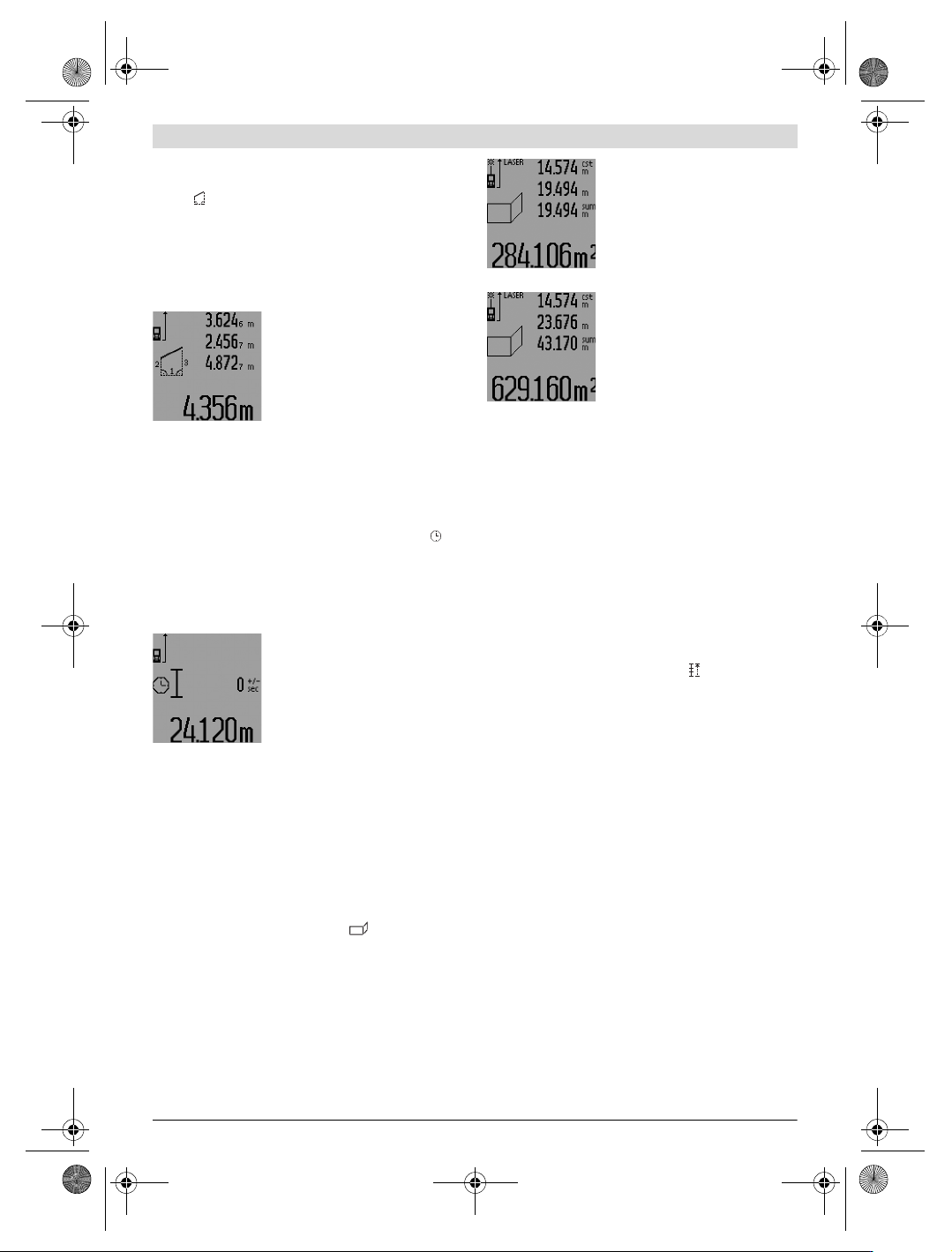

d) Трапециялық өлшеу (K суретін қараңыз)
Функцияны ауыстыру пернесін 3 дисплейде трапециялық
өлшем көрсеткіші пайда болғанша баса беріңіз.
Ұзындықты өлшегенде “1”, “2” және “3” қашықтықтарын
осы дәйекте өлшеңіз. “3” қашықтығын өлшеуді “1”
қашықтығын д
әл соңғы нүктесінде басталуын және “1”
мен “2” қашықтықтары арасында және “1” мен “3”
қашықтықтарының арасында тік бұрыштың болуын
ескеріңіз.
Соңғы өлшеуді аяқтағаннан соң
керекті “Е” қашықтығын өлшеу
нәтижесі нәтижелер жолағында c
көрсетіледі. Бөлек ө
лшемдер
өлшем мәні жолақтарында a тұр.
Кідіртілген ұзындықты өлшеу
Кідіртілген ұзындықты өлшеу, мысалы, қиын жететін
жайларда өлшеу кезінде немесе өлшеу құралының
жылжуына жол бермеуде көмектеседі.
Кідіртілген ұзындықты өлшеу үшін функцияны ауысты
ру
пернесін 3 дисплейде кідіртілген ұзындықты өлшеу
көрсеткіші пайда болғанша баса беріңіз.
Өлшеу көлемі жолағында a бастаудан өлшеуге шейін
уақыт аралығы көрсетіледі. Уақыт аралығын плюс
түймесін 6 немесе минус түймесін 12 басып 1сек мен
60 сек арасында реттеу мүмкін.
Сосын өлшеу пернесін 7 б
асып,
лазер сәулесін қосып нысандық
нүктені көздеңіз. Өлшеуді іске қосу
үшін өлшеу пернесін 7 қайта
басыңыз. Өлшеу таңдалған уақыт
аралығында орындалады. Өлшеу
мәні нәтижелер жолағында c
көрсетіледі.
Өлшеу нәтижелерін қосу мен азайту және
минималды/максималды өлшеу кідіртілген ұзындықты
өлшеуде мүмкін
болмайды.
Қабырға ауданын өлшеу (L суретін қараңыз)
Қабырға ауданын өлшеу бірнеше жалпы биіктікті бөлек
аудандардың қосындысын есептеуге қызмет етеді.
Суреттегі мысалда бірнеше биіктігі A бірдей бірақ түрлі
ұзындықты B қабырғаның жалпы ауданы есептеледі.
Қабырға ауданын өлшеуде ф
ункцияны ауыстыру пернесін
3 дисплейде қабырға ауданын өлшеу көрсеткіші пайда
болғанша баса беріңіз.
Бөлме биіктігін A ұзындықты өлшегендей өлшеңіз. Өлшеу
көлемі (“cst”) жоғарғы өлшеу көлемі жолағында a
көрсетіледі. Лазер қосулы қалады.
Сосын бірінші қа
бырға ұзындығын
B
1
өлшеңіз. Ауданы автоматты
ретте есептеліп нәтижелер
жолағында c көрсетіледі.
Ұзындықты өлшеу көлемі орта
өлшеу көлемдері жолағында a
тұрады. Лазер қосулы қалады.
Сосын екінші қабырға ұзындығын
B
2
өлшеңіз. Орта өлшеу көлемі
жолағында a көрсетілген өлшеу
көлемі ұзындыққа B
1
қосылады. Екі
ұзындық (“sum” қосындысы,
төменгі өлшеу көлемі жолағында a)
көрсетілген сақталған биіктікке A
көбейтіледі. Жалпы аудан көлемі
нәтижелер жолағында c көрсетіледі.
Кез келген басқа ұзындықтарды B
X
өлшеу мүмкін, олар
автоматты ретте қосылып биіктікке A көбейтіледі.
Дұрыс ауданды есептеу алғышарты бірінші өлшелген
ұзындық (мысалда бөлме биіктігі A) барлық бөлек
аудандар үшін бірдей болуы.
Жаңа бөлме биіктігі мен A жаңа қабырға ауданын өлшеуді
бастау үшін 16 пернесін
үш рет басыңыз.
Белгілеу функциясы (M суретін қараңыз)
Белгілеу функциясы өлшеу немесе енгізу мүмкін болған
белгілі қашықтықты (белгілеу мәні) шешуге арналған. Бұл
мысалы, гипсокартонда аралық қабырғалардың
қашықтықтарын белгілеуде көмектеседі.
Белгілеу функциясы үшін функцияны ауыстыру пернесін
3 дис
плейде белгілеу функциясының көрсеткіші пайда
болғанша баса беріңіз.
Белгілеу мәнін төмендегідей реттеу мүмкін:
–Белгілі мәнді енгізу үшін плюс 6 немесе минус 12
пернесін керекті мән жоғарғы өлшеу жолағында a
пайда болғанша баса беріңіз. Плюс 6 немесе минус 12
пернесін ұзақ басқанда мәндер ө
згере береді. Лазер
әлі қосылмайды.
–Белгілеу мәнін өлшеу үшін өлшеу пернесін 7 көздеу
үшін және бір рет өлшеу үшін қысқа басыңыз. Сосын
лазер сәулесі қосулы болып қалады.
– Өлшенген немесе енгізілген белгілеу мәнін плюс 6
немесе минус 12 пернесі арқылы өзгерту мүмкін.
Белгілеу мәнін анықтағаннан соң өлшеу п
ернесіне 7 ұзақ
басып өлшеуді бастаңыз.
Енді өлшеу құралын керекті бағытта белгілеу үшін
жылжытыңыз. Нәтижелер жолағында c жалпы
қашықтықтың ағымдық өлшеу мәні көрсетіледі. Жоғарғы
өлшеу мәні жолағында a таңдалған белгілеу мәні тұрады.
Орта және төм
енгі өлшеу мәні жолағында a белгілеу мәні
жалпы өлшеу қашықтығында неше рет тұрғанын
көрсететін (“x”) факторы мен жалпы қашықтық пен
белгілеу мәнінің бүтін сандық еселігі арасындағы (“dif”)
айырмашалығы тұрады.
Егер жалпы өлшеу қашықтығы бүтін сандық еселіктен кіші
болса, онда негативті айырмаш
ылық мәні мен белгілеу
мәнінің кейінгі жоғарғы еселігі көрсетіледі.
1
3
2
OBJ_BUCH-947-007.book Page 187 Friday, July 8, 2016 10:44 AM
