Türkçe | 121 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Uzunluk ölçümünde olduğu gibi mekan yüksekliğini A ölçün. Ölçme değ eri ( “cst” ) üst ölçme değeri satırında a gösterilir. Lazer açık kalır. Daha sonra birinci duv…

120 | Türkçe

1 609 92A 1YW | (8.7.16) Bosch Power Tools

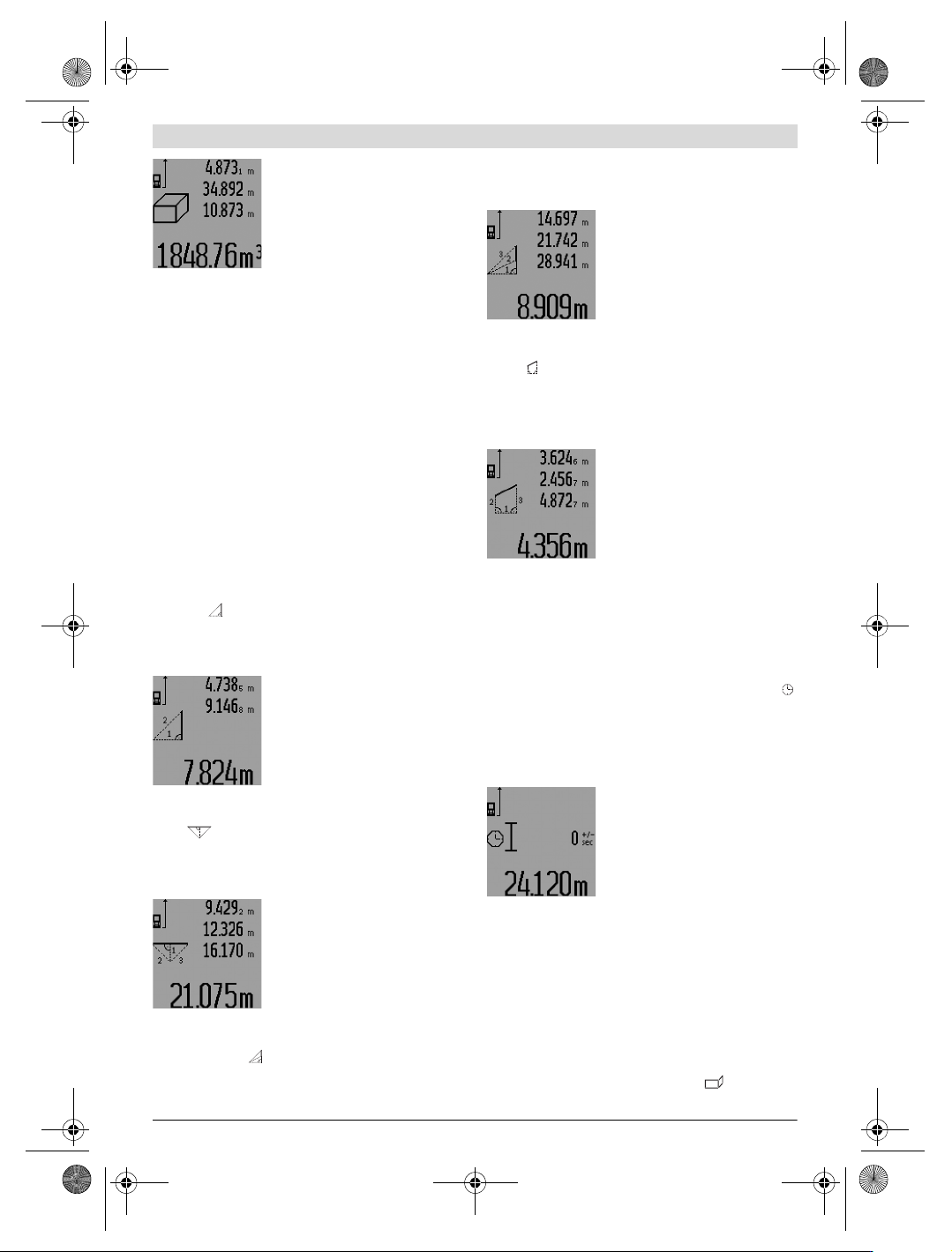

Üçüncü ölçüm bittikten sonra hacim

otomatik olarak hesaplanır ve sonuç

satırında c gösterilir. Münferit ölçüm

değerleri ölçüm değeri satırında a bu-

lunur.

999999 m

üzerindeki değerler gös-

terilemez ve Display’de “ERROR” ve

“––––” gözükür. Ölçülecek hacmi

tekil ölçümlere ayırın ve bunların değerlerini ayrı ayrı hesapla-

yın ve bir araya getirin.

Endirekt uzunluk ölçümü (Bakınız: Şekiller H–K)

Endirekt uzunluk ölçümü, ışın önünde engel bulunduğu ve

yansıtıcı hedef yüzey olmadığı durumlarda doğrudan ölçüle-

meyen uzaklıkların ölçülmesine yarar. Kusursuz sonuçlar an-

cak ilgili ölçümde gerekli olan dik açıya tam olarak uyulduğun-

da elde edilir (Pisagor teoremi).

Referans noktasının (örneğin ölçme cihazının arka kenarı) bir

ölçme işlemi içindeki bütün tekil ölçümlerde aynı yerde dur-

masına dikkat edin (İstisna: Trapez ölçüm).

Tekil ölçümler arasında lazer ışını açık kalır.

Endirekt ölçüm için dört ölçme fonksiyonu vardır ve bunlarla

farklı uzaklıklar belirlenebilir. Ölçme fonksiyonunu seçmek

için fonksiyon değiştirme tuşuna 3 istenen ölçme fonksiyonu

sembolü Display’de gösterilinceye kadar basın.

a) Tekli Pisagor ölçümü (Bakınız: Şekil H)

Fonksiyon değiştirme tuşuna 3 Display’de tekli Pisagor ölçüm

göstergesi görününceye kadar basın.

Uzunluk ölçümünde olduğu gibi “1” ve “2” mesafelerini bu sı-

ra ile ölçün. Bu esnada “1” mesafesi ile aranan mesafe “E”

arasında bir dik açı olmasına dikkat edin.

Son ölçüm bittikten sonra aranan me-

safe “E” sonuç satırında c gösterilir.

Tekil ölçüm değerleri ölçme değeri sa-

tırlarında a bulunur.

b) İkili Pisagor ölçümü (Bakınız: Şekil I)

Fonksiyon değiştirme tuşuna 3 Display’de ikili Pisagor ölçüm

işareti görününceye kadar basın.

Uzunluk ölçümünde olduğu gibi “1”, “2” ve “3” mesafelerini

bu sıra ile ölçün. Bu esnada mesafe “1” ile aranan mesafe “E”

arasında dik açı olmasına dikkat edin.

Son ölçüm bittikten sonra aranan me-

safe “E” sonuç satırında c gösterilir.

Tekil ölçüm değerleri ölçme değeri sa-

tırlarında a bulunur.

c) Kombine Pisagor ölçümü (Bakınız: Şekil J)

Fonksiyon değiştirme tuşuna 3 Display’de kombine Pisagor

ölçümü göstergesi görününceye kadar basın.

Uzunluk ölçümünde olduğu gibi “1”, “2” ve “3” mesafelerini

bu sıra ile ölçün. Bu esnada mesafe “1” ile aranan mesafe

“E”

arasında dik açı olmasına dikkat edin.

Son ölçüm bittikten sonra aranan me-

safe “E” sonuç satırında c gösterilir.

Tekil ölçüm değerleri ölçme değeri sa-

tırlarında a bulunur.

d) Trapez ölçümü (Bakınız: Şekil K)

Fonksiyon değiştirme tuşuna 3 Display’de trapez ölçüm gös-

tergesi görününceye kadar basın.

Uzunluk ölçümünde olduğu gibi “1”, “2” ve “3” mesafelerini

bu sıra ile ölçün. Bu esnada “3” mesafesinin ölçümünün tam

olarak “1” mesafesinin sonunda başlamasına ve “1” ile “2” ve

“1” ile “3” mesafeleri arasında dik açı olmasına dikkat edin.

Son ölçüm bittikten sonra aranan me-

safe “E” sonuç satırında c gösterilir.

Tekil ölçüm değerleri ölçme değeri sa-

tırlarında a bulunur.

Zaman gecikmeli uzunluk ölçümü

Zaman gecikmeli uzunluk ölçümü örneğin erişilmesi zor olan

yerlerdeki ölçümlerde veya ölçme işlemi esnasında ölçme ci-

hazının hareketinin önlenmesinin gerektiği durumlarda kulla-

nılır.

Zaman gecikmeli uzunluk ölçümü için fonksiyon değiştirme tu-

şuna 3 Display’de zaman gecikmeli uzunluk ölçümü işareti

görününceye kadar basın.

Ölçme değeri satırında a tetiklemeden ölçüme kadar olan sü-

re/zaman aralığı gösterilir. Bu süre impuls tuşuna 6 veya eksi

tuşuna 12 basılarak 1 saniye ile 60 saniye arasında ayarlana-

bilir.

Lazer ışınını açmak ve hedef noktaya

nişan alabilmek için ölçme tuşuna 7

basın. Ölçme işlemini başlatmak için

ölçme tuşuna 7 yeniden basın. Ölçme

işlemi ayarlanan süreden sonra yapı-

lır. Ölçme değeri sonuç satırında c

gösterilir.

Ölçme sonuçlarının toplanması ve çı-

karılması ile minimum ve maksimum ölçüm zaman gecikmeli

uzunluk ölçümünde mümkün değildir.

Duvar yüzeyi ölçümü (Bakınız: Şekil L)

Duvar yüzeyi ölçümü aynı yükseklikteki çok sayıdaki münferit

yüzeylerin toplamını belirlemeye yarar.

Resimde gösterilen örnekte çok sayıdaki duvarın toplam yüze-

yinin ölçülmesi gerekmektedir. Bu duvarların A yükseklikleri

aynıdır, fakat B uzunlukları farklıdır.

Duvar yüzeyi ölçümleri için fonksiyon değiştirme tuşuna 3

Display’de duvar yüzeyi ölçümü göstergesi görününceye

kadar basın.

OBJ_BUCH-947-007.book Page 120 Friday, July 8, 2016 10:44 AM

Türkçe | 121

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

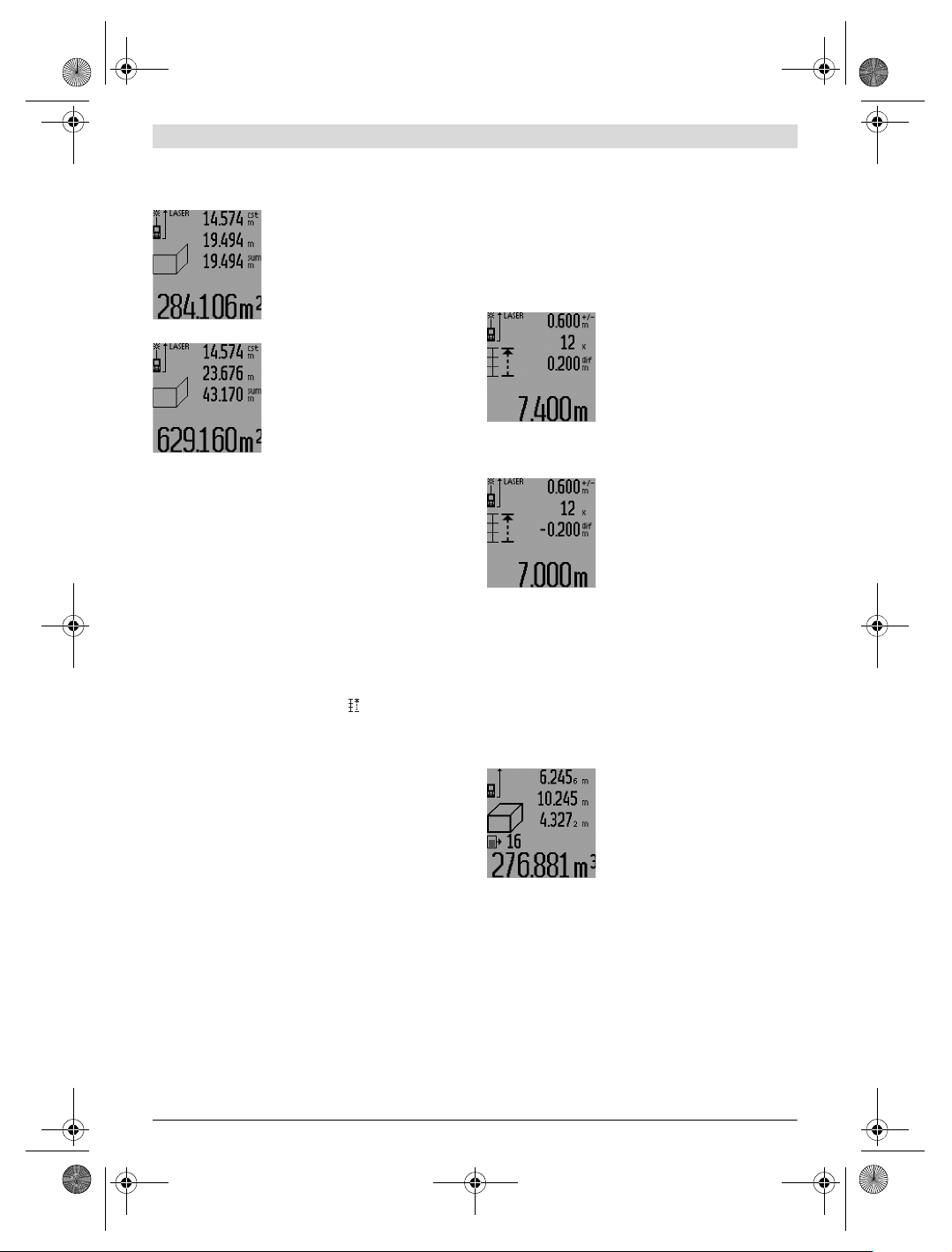

Uzunluk ölçümünde olduğu gibi mekan yüksekliğini A ölçün.

Ölçme değeri (“cst”) üst ölçme değeri satırında a gösterilir.

Lazer açık kalır.

Daha sonra birinci duvarın B

uzunlu-

ğunu ölçün. Yüzey otomatik olarak he-

saplanır ve sonuç satırında c gösteri-

lir. Uzunluk ölçüm değeri orta ölçme

değeri satırında a bulunur. Lazer açık

kalır.

Şimdi de ikinci duvarın B

uzunluğunu

ölçün. Orta ölçme değeri satırında a

gösterilen tekil ölçüm değeri B

uzun-

luğuna eklenir. İki uzunluğun toplamı

(“sum”, alt ölçme değeri satırında a

gösterilir) hafızadaki A yüksekliği ile

çarpılır. Toplam yüzey sonuç satırın-

da c gösterilir.

İstediğiniz sayıda B

uzunluklarını ölçebilirsiniz; bunlar oto-

matik olarak toplanır ve A yüksekliği ile çarpılır.

Kusursuz bir yüzey hesaplamanın önkoşulu, ölçülen ilk uzunlu-

ğun (örneğin A yüksekliği) bütün kısmi alanlar için geçerli ol-

masıdır.

Yeni bir A mekan yüksekliğindeki duvar yüzeyi ölçümü için tu-

şa 16 üç kez basın.

Sınırlama fonksiyonu (Bakınız: Şekil M)

Sınırlama fonksiyonu, ölçülebilen veya girilebilen sabit bir me-

safenin (sabit değer) aktarılmasına yarar. Bu fonksiyon örne-

ğin kuru yapılarda bölme duvarları (separatörler) için işaretle-

me yapmayı sağlar.

Sınırlama fonksiyonu için fonksiyon değiştirme tuşuna 3 Disp-

lay’de sınırlama fonksiyonu göstergesi görününceye kadar

basın.

Sabit değer şu şekilde ayarlanabilir:

– Bilinen bir değeri girmek için impuls tuşuna 6 veya eksi tu-

şuna 12 istediğiniz değer üst ölçme değeri satırında a gös-

terilinceye kadar basın. İmpuls tuşuna 6 veya eksi tuşuna

12 uzun süre basıldığında değerler kesintisiz olarak geçer.

Lazer henüz açılmaz.

– Sabit değeri ölçmek için ölçme tuşuna 7 bir kez kısaca ni-

şan almak bir kez de ölçme için basın. Bundan sonra lazer

ışını açık kalır.

– Ölçülen veya girilen sabit değer impuls tuşuna 6 veya eksi

tuşuna 12 basılarak düzeltilebilir.

Sabit değeri tespit ettikten sonra ölçme işlemine başlamak

için ölçme tuşuna 7 uzunca basın.

Sınırlama yapmak üzere ölçme cihazını istediğiniz yöne hare-

ket ettirin. Sonuç satırında c toplam mesafenin güncel değeri

akıcı olarak gösterilir. Üst ölçme değeri satırında a seçilen sa-

bit değer durmaya devam eder.

Orta ve alt ölçme değeri satırında a toplam mesafede kaç tane

sabit değer olduğunu gösteren çarpan (“x”) ile sabit değerin

tam sayılı katları ile toplam mesafe arasındaki fark (“dif”) bu-

lunur.

Toplam mesafe tam sayılı kattan biraz küçükse, negatif fark

değeri ve sabit değerin bir sonraki katları gösterilir.

Ölçme cihazını orta ölçme değeri satırında a sabit değerin is-

tenen katı görününceye ve alt ölçme değeri satırında a fark de-

ğeri “0,0 m” oluncaya kadar hareket ettirin. Daha sonra ölçü-

mün referans noktasını aktarın.

Örnekler:

a) Pozitif fark değeri:

7,4m=(12x0,6m)+0,2m

7,4 m’lik toplam mesafe içinde

0,6 m’lik sabit değerin 12 katı vardır.

Ayrıca toplam mesafe 0,2 m’lik bir

farkı da içermektedir. Ölçme cihazı ile

başlangıç noktası arasındaki mesafeyi

0,2 m’lik fark değeri kadar kısaltın ve

uzunluğu aktarın.

b) Negatif fark değeri:

7,0 m = (12 x 0,6 m) – 0,2 m

7,0 m’lik bir toplam mesafede

0,6 m’lik sabit değerin 12 katının bu-

lunabilmesi için 0,2 m’lik bir eksiklik

vardır. Ölçme cihazı ile başlangıç nok-

tası arasındaki mesafeyi 0,2 m uzatın

ve uzunluğu aktarın.

Ölçme tuşuna 7 kısa süre basarak sı-

nırlama fonksiyonunu kesebilirsiniz. Ölçme tuşuna 7

uzun sü-

re basılınca sınırlama fonksiyonu tekrar başlatılır (aynı sabit

değerle).

Sınırlama fonksiyonu 5 dakika sonra otomatik olarak kapanır.

Fonksiyondan daha önce çıkmak için ölçme fonksiyonu tuşla-

rından birine basın.

Son ölçme değerlerinin listesi

Ölçme cihazı son 30 ölçme değerini ve hesaplamalarını hafı-

zaya alır ve bunları ters sıra ile gösterir (son ölçme değeri ön-

ce).

Hafızaya alınmış ölçümleri çağırmak

için tuşa 15 basın. Display’de son öl-

çümün sonucu, ölçme değeri listesi

göstergesi d ve gösterilen ölçümleri

numaralandıran bir numaratör gözü-

kür.

Tuşa 15 yeniden basıldığında başka

ölçüm hafızaya alınmazsa, ölçme cihazı son ölçme fonksiyo-

nuna geri döner. Ölçme değeri listesinden çıkmak için ölçme

fonksiyonu tuşlarından birine basın.

Güncel olarak gösterilen ölçme değeri listesi kaydını silmek

için tuşa 16 kısaca basın. Bütün ölçme değeri listesini silmek

için ölçme değeri listesi tuşunu 15 basılı tutun ve aynı anda tu-

şa 16 kısaca basın.

Ölçme değerlerinin silinmesi

Tuşa 16 kısa süre basarak bütün ölçme fonksiyonlarında son

olarak belirlenen tekil ölçme değerini silebilirsiniz. Tuşa çok

defa kısa süreli basarsanız tekil ölçme değerleri ters sıra ile si-

linir.

OBJ_BUCH-947-007.book Page 121 Friday, July 8, 2016 10:44 AM

122 | Türkçe

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Duvar yüzeyi ölçüm fonksiyonunda tuşa 16 kısa süre ilk bası-

lışta son tekil ölçme değeri silinir, ikinci basılışta bütün uzun-

luklar B

, üçüncü basılışta ise mekan yüksekliği A silinir.

Ölçme değerlerinin toplanması

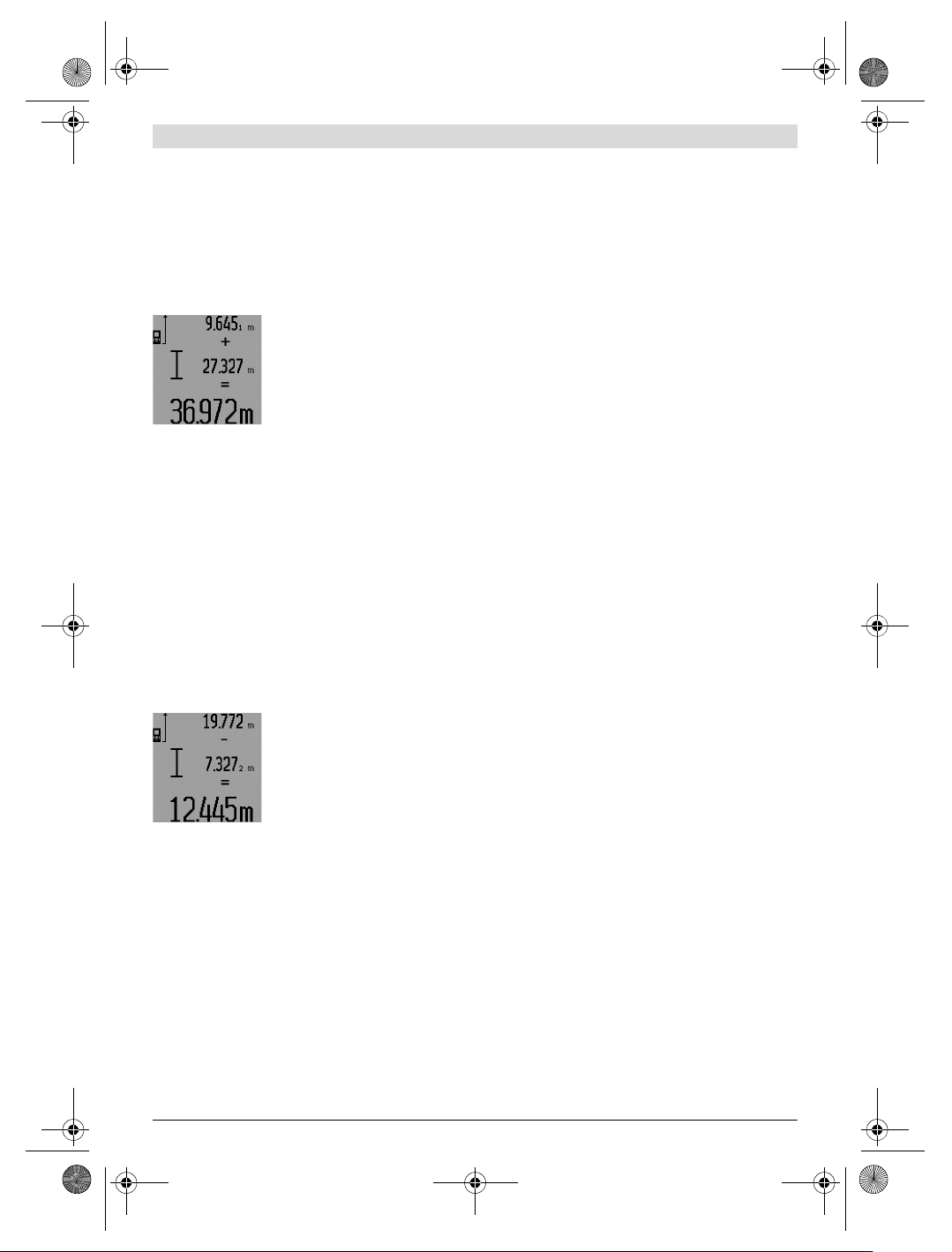

Ölçme değerlerini toplamak için önce istediğiniz bir ölçümü

yapın veya ölçme değeri listesinden bir kayıt seçin. Daha son-

ra impuls tuşuna 6 basın. Display’de onay için “+” görünür.

Sonra bir ölçme daha yapın veya ölçme değeri listesinden

başka bir kayıt seçin.

Her iki ölçümün toplamını çağırmak

için sonuç tuşuna 5 basın. Hesaplama

ölçme değeri satırlarında a gösterilir,

toplam sonuç satırında c gösterilir.

Toplama sonucunun hesaplanma-

sından sonra bu sonuca başka ölçme

değerlerini veya ölçme değeri listesi

kayıtlarını, ölçme işleminden önce impuls tuşunu 6 basılı tuta-

rak ekleyebilirsiniz. Toplama işlevi sonuç tuşuna 5 basılarak

sonlandırılır.

Toplamaya ilişkin açıklamalar:

– Uzunluk, yüzey ve hacim ölçme değerleri karma olarak top-

lanamaz. Örneğin uzunluklar ve yüzeyler toplanırsa, sonuç

tuşuna 5 basılığında Display’de kısa süre “ERROR” gözü-

kür. Daha sonra ölçme cihazı son aktif ölçme fonksiyonuna

geçer.

– Her defasında bir ölçümün sonucu toplanır (örneğin hacim

değeri), sürekli ölçümde ise sonuç satırında c gösterilen

ölçme değeri toplanır. Ölçme değeri satırlarında a gösteri-

len tekil ölçme değerlerinin toplanması mümkün değildir.

– Zaman gecikmeli uzunluk ölçümünde ve sınırlama fonksi-

yonunda toplama işlemi mümkün değildir, başlayan topla-

ma işlemleri bu fonksiyona geçilince kesilir.

Ölçme değerlerinin çıkarılması

Ölçme değerlerini çıkarmak için eksi

tuşuna 12 basın, Display’de onay için

“–” gözükür. Diğer adımlar “Ölçme

değerlerinin toplanması” bölümünde

olduğu gibidir.

Çalışırken dikkat edilecek hususlar

Genel açıklamalar

Algılama merceği 26 ve lazer ışını çıkışı 27 ölçme işlemi sıra-

sında kapatılmamalıdır.

Ölçme cihazı ölçme işlemi esnasında hareket ettirilmemelidir

(sürekli ölçüm, minimum ve maksimum ölçüm ve sınırlama

fonksiyonları istisna). Bu nedenle ölçme cihazını sağlam bir

dayamağa veya yüzeye mümkün olduğu kadar sıkı dayayın.

Ölçme alanı (aralığı) üzerindeki etkiler

Ölçme alanı (aralığı) ışık koşullarına ve hedef yüzeyin yansıt-

ma özelliklerine bağlıdır. Açık havada ve şiddetli güneş ışığı al-

tında çalışırken lazer ışınının daha iyi görünmesi için lazer göz-

lüğü 31 (aksesuar), lazer hedef tablası 32 (aksesuar) kullanın

veya hedef yüzeyini güneş ışınından koruyun.

Ölçme sonucuna etkiler

Fiziksel etkiler nedeniyle, çeşitli yüzeylerde ölçme yapılırken

hatalı sonuçların ortaya çıkması mümkündür. Bunlar şunlar-

dır:

– Saydam yüzeyler (örneğin cam, su),

– Parlayan yüzeyler (örneğin polisajlı metal, cam),

– Gözenekli yüzeyler (örneğin yalıtım malzemeleri),

– Yüzey yapısı (örneğin ham sıva, doğal taş).

Bu gibi yüzeylerde ölçme yaparken gerekiyorsa lazer hedef

tablası 32 (aksesuar) kullanın.

Ayrıca hedef yüzeye eğik olarak nişan alınırsa hatalı ölçme so-

nuçları ortaya çıkabilir.

Yine aynı şekilde farklı sıcaklıklara sahip hava katmanları ve

endirekt olarak alınan yansımalar hatalı ölçme sonuçlarına ne-

den olabilir.

Dayama pimi ile ölçme (Bakınız: Şekiller B, C, F ve G)

Dayama piminin 18 kullanımı örneğin köşelerin (mekan köşe-

geni) veya makaralı raylı sistemler gibi erişilmesi zor olan yer-

lere uygundur.

Pimi açmak veya kapatmak için veya pozisyonunu değiştirmek

için dayama pimi kilidine 1 basın.

Dış köşelerden itibaren yapılacak ölçümler için dayama pimini

yana yatırın, dayama piminin arka kenarından itibaren yapıla-

cak ölçümler için de pimi arkaya katlayın.

Dayama pimi ile ölçme yapmak için referans düzlemini tuşa 8

basarak ayarlayın (ölçme cihazının arka kenarından itibaren

yan dayama pimi ile ölçme yapmak için).

Su terazisi ile doğrultma

Su terazisi 14 ölçme cihazının yataylığının basit bir biçimde

ayarlanmasını sağlar. Bu sayede hedef yüzeyler, özellikle de

uzak mesafede olanlar, rahatlıkla nişan alınabilir.

Su terazisi 14 lazer ışını ile kombinasyon halinde nivelman ya-

pılmasına uygun değildir.

Hedef optiği ile nişan alma (GLM 250 VF)

(Bakınız: Şekil N)

Hedef optiği ve lazer ışınının çizgisi birbirlerine paralel seyre-

der. Bu sayede lazer noktası çıplak gözle görülemediğinde

uzak mesafelerde de hassas bir nişanlama yapılabilir.

Nişanlama yapmak için hedef optiğinin vizöründen 10 bakın.

Hedef optiği penceresinin 25 açık ve temiz olmasına dikkat

edin.

Not: Yakın bölgede gerçek ve gösterilen hedef nokta örtüş-

mez.

Doğrultma yardımcısı ile nişan alma (Bakınız: Şekil O)

Doğrultma yardımcısı 24 ile uzak mesafelerdeki nişan alma iş-

lemleri kolaylaştırılabilir. Bunu yapmak için ölçme cihazının

yanında doğrultma yardımcısı boyunca bakın. Lazer ışını bu

çizgiye paralel seyreder.

Sehpa ile çalışmak (aksesuar)

Sehpanın kullanılması özellikle uzak mesafelerde gereklidir.

Ölçme cihazının 1/4" lik dişini 21 sehpanın 30 hızlı değiştirilir

levhasına veya piyasada bulunan bir fotoğraf makinesi seh-

pasına yerleştirin. Cihazı hızlı değiştirilir levhanın tespit vidası

ile sıkın.

OBJ_BUCH-947-007.book Page 122 Friday, July 8, 2016 10:44 AM
