한국어 | 293 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) 정공구를 움직이다가 계산에 최소치나 최대치를 포함하 려면 측정 버튼 7 을 누릅니다 . 타이머 거리 측정과 구획 기능의 경우 최소 / 최대 측정 이 불가능합니다 . 최소 / 최대 측정 기능은 5 분 후에 자동으로 꺼집니다 . 면적 측정 면적 측정을 하려면 디스플레이에 면적 측정 표시 가 나타날 때…

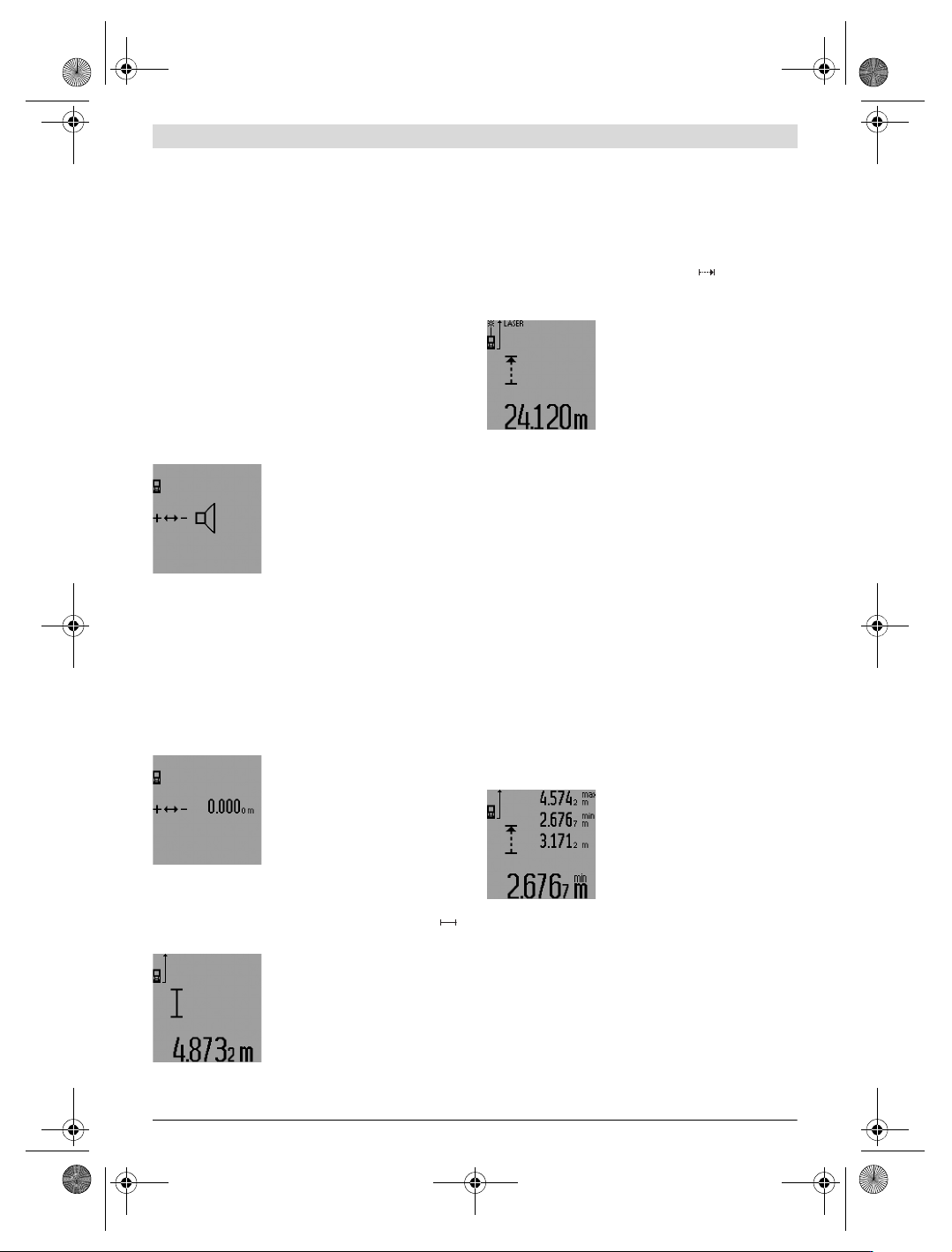

292 | 한국어
1 609 92A 1YW | (8.7.16) Bosch Power Tools
레이저빔을 사람이나 동물에 향하지 않도록 하고, 먼
거리에서라도 레이저빔 안으로 들여다 보지 마십시
오.
이렇게 설정된 경우 레이저빔이 측정 사이에도 그대로
유지되어 , 측정할 경우 측정 버튼 7 을 한번만 잠깐 누
르면 됩니다 .
연속 레이저빔 기능을 끄려면 버튼 2 를 누르거나 측정
공구의 스위치를 끄십시오 .
측정 중에 연속 레이저빔이 꺼지면 측정이 자동으로 종
료됩니다 .
디스플레이 조명
디스플레이 조명을 켜거나 끄려면 버튼
11
를 누릅니다 .
디스플레이 조명을 켜고 나서 10 초간 아무런 버튼도
작동하지 않으면 배터리를 보호하기 위해 조명이 저절
로 꺼집니다 .
신호음
신호음 기능을 작동하거나 해제하
려면 디스플레이에 신호음 설정
표시가 나타날 때까지 기능 모드
버튼 3 을 여러번 누르십시오 . 플
러스 버튼 6 이나 마이너스 버튼
12 를 눌러 원하는 설정을 하면 됩
니다 .
선택한 신호음은 측정공구의 스위치를 켜고 꺼도 그대
로 유지됩니다 .
단위 변경하기
측정치를 표시할 때 단위를 언제든지 변경할 수 있습니
다.
다음의 단위 중에 선택할 수 있습니다 :
– 거리 측정 : m, cm, mm,
– 면적 측정 : m
2
,
– 체적 측정 : m
3
.
단위를 변경하려면 디스플레이에
단위 표시가 나타날 때까지 기능
모드 버튼 3 을 여러번 누릅니다 .
플러스 버튼 6이나 마이너스 버튼
12 를 눌러 원하는 단위를 선택하
십시오 .
측정 기능
간단한 거리 측정
거리 측정을 하려면 디스플레이에 거리 측정 표시
가 나타날 때까지 버튼 4 를 여러번 누릅니다 .
조준하거나 측정하려면 각각 측정
버튼 7 을 짧게 한번씩 누르면 됩
니다 .
측정치는 결과 표시열 c 에 나타납
니다 .
거리 측정을 여러번 연속으로 할
경우 마지막 측정 결과가 측정치
표시열 a 에 나타납니다 .
연속 측정
연속 측정을 할 경우 측정공구를 목표 물체에 따라 움
직일 수 있습니다 , 이때 측정치는 약 0.5 초 간격으로
경신됩니다 . 예를 들어 벽에서 원하는 간격만큼 멀어지
면서 현재 거리를 계속 읽을 수 있습니다 .
연속 측정을 하려면 우선 거리 측정 기능을 선택하고
나서 , 디스플레이에 연속 측정 표시 가 나타날 때
까지 측정 버튼 7 을 여러번 누릅니다 . 레이저빔이 켜
지며 바로 측정이 시작됩니다 .
최근 측정치가 결과 표시열 c 에
나타납니다 .
측정 버튼 7 을 짧게 누르면 연속
측정이 종료됩니다 . 마지막 측정
치가 결과 표시열 c 에 보입니다 .
측정 버튼 7 을 오래 누르면 연속
측정이 새로 시작됩니다 .
연속 측정 기능은 5 분 후에 자동으로 꺼집니다 . 최종
측정치가 결과 표시열 c 에 나타납니다 .
최소- / 최대 측정 ( 그림 F - G 참조 )
최소 측정 기능은 일정한 기준 점에서부터 가장 짧은
거리를 산출하는데 사용됩니다 . 예를 들면 연직 ( 수직 )
혹은 수평 분할 시 유용하게 사용될 수 있습니다 .
최대 측정 기능은 일정한 기준 점에서부터 가장 먼 거
리를 산출하는데 사용됩니다 . 예를 들면 대각선 값을
알아내는데 도움이 됩니다 .
간단한 최소 / 최대 측정을 하려면 우선 거리 측정 기능
을 선택하고 버튼 13 을 누릅니다 . 결과 표시열 c 에 최
소 측정의 경우 “min” 이 보입니다 . 최대 측정을 하
려면 버튼 13 을 다시 눌러 , 결과 표시열에 “max”
가 보이도록 하십시오 . 그리고 나서 측정 버튼 7 을 누
릅니다 . 레이저빔이 켜지면서 측정이 시작됩니다 .
한 공간 모서리의 대각선 거리를 측정할 경우 레이저빔
을 원하는 목표에서 이리 저리 움직일 때 측정 기준점
( 예를 들면 포지셔닝 핀 18 의 끝 부위 ) 이 항상 같은
위치에 있도록 해야 합니다 .
결과 표시열 c 에 ( 선택한 기능에
따라 ) 최소 혹은 최대 측정치가
보입니다 . 현재 측정한 길이 측정
치가 종전의 최소치 혹은 최대치
보나 작거나 큰 경우 측정치가 경
신됩니다 . 측정치 표시열 a 에 최
대치 (“max”), 최소치
(“min”) 그리고 현재 측정치가
나타납니다 .
최소 / 최대 측정을 끝내려면 측정 버튼 7 을 짧게 누릅
니다 . 측정 버튼을 다시 누르면 측정이 새로 시작됩니
다.
최소 / 최대 측정 기능은 다른 측정 기능 ( 면적 측정 등
) 의 거리 측정에도 사용될 수 있습니다 . 이 경우 각 개
별 측정치를 계산할 경우 버튼 13
을 한번 누르면 최소
측정 , 두번 누르면 최대 측정을 할 수 있습니다 . 그리
고 나서 레이저빔을 켜기 위해 측정 버튼 7 을 누르십
시오 . 원하는 최소치나 최대치를 측정할 수 있도록 측
OBJ_BUCH-947-007.book Page 292 Friday, July 8, 2016 10:44 AM
한국어 | 293
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
정공구를 움직이다가 계산에 최소치나 최대치를 포함하
려면 측정 버튼 7 을 누릅니다 .
타이머 거리 측정과 구획 기능의 경우 최소 / 최대 측정
이 불가능합니다 .
최소 / 최대 측정 기능은 5 분 후에 자동으로 꺼집니다 .
면적 측정
면적 측정을 하려면 디스플레이에 면적 측정 표시
가 나타날 때까지 버튼 4 를 누르십시오 .
그리고 나서 거리 측정을 한 것과 마찬가지로 길이와
폭을 차례로 측량하십시오 . 두 측정을 하는 동안 레이
저빔이 계속 켜져 있습니다 .
두번째 측정을 마치고 나면 면적
이 자동으로 계산되어 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
체적 측정
체적 측정을 하려면 디스플레이에 체적 측정 표시
가 보일 때까지 버튼 4 를 누릅니다 .
그리고 나서 거리 측정을 한 것과 마찬가지로 길이와
폭 그리고 높이를 차례로 측량하십시오 . 세 측정을 하
는 동안 레이저빔이 계속 켜져 있습니다 .
세번째 측정을 마치고 나면 체적
이 자동으로 계산되어 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
999999 m
3
를 초과하는 수치는
표시될 수 없으며 , 디스플레이에
“ERROR” 와 “－－－－” 표
시가 보입니다 . 이 경우 측정하려는 체적을 나누어 개별
측정하고 이 수치를 각각 계산하여 더하면 됩니다 .
간접 거리 측정 ( 그림 H-K 참조 )
간접 거리 측정은 장애물이 있어 레이저빔 측정을 방해
하거나 표적면을 반사체로 이용할 수 없어 거리를 직접
측정할 수 없을 경우 이 거리를 측정하는데 사용할 수
있습니다 . 각 측정 시 정확한 직각을 이루고 있는 경우
에만 정확한 결과를 얻을 수 있습니다 ( 피타고라스 정
의).
이때 측정 기준점 ( 측정공구의 후면 등 ) 이 측정 과정
의 모든 개별 측정 시에 정확히 동일한 위치에 있어야
합니다 ( 예외 : 사다리꼴 측정 ).
개별 측정을 하는 동안 레이저빔은 켜져 있습니다 .
간접 거리 측정을 할 경우 상이한 구간을 계산할 수 있
는 4 가지 측정 기능이 있습니다 . 측정 기능을 선택하
려면 원하는 측정 기능의 기호가 디스플레이에 나타날
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
a) 단일 피타고라스 측정 ( 그림 H 참조 )
디스플레이에 단일 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1” 과 “2”
를 순서대로 측정하십시오 . 이때 구간 “1” 과 구하려
는 거리 “E” 가 정확히 직각을 이루어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
b) 이중 피타고라스 측정 ( 그림 I 참조 )
디스플레이에 이중 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정하십시오 . 이때 구간
“1” 과 구하려는 거리 “E” 가 정확히 직각을 이루
어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
c) 복합 피타고라스 측정 ( 그림 J 참조 )
디스플레이에 복합 피타고라스 측정 표시 가 보일
때까지 기능 모드 버튼 3 을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정하십시오 . 이때 구간
“1” 과 구하려는 거리 “E” 가 정확히 직각을 이루
어야 합니다 .
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
d) 사다리꼴 측정 ( 그림 K 참조 )
디스플레이에 사다리꼴 측정 표시 가 보일 때까지
기능 모드 버튼 3
을 여러번 누릅니다 .
거리 측정을 할 때와 마찬가지로 구간 “1”, “2” 그
리고 “3” 을 순서대로 측정합니다 . 이때 , 구간 “3”
의 측정을 구간 “1” 의 끝점에서 시작하고 , 구간
“1” 과 “2”, 그리고 “1” 과 “3” 이 정확히 직
각을 이루고 있어야 합니다 .
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 293 Friday, July 8, 2016 10:44 AM
294 | 한국어
1 609 92A 1YW | (8.7.16) Bosch Power Tools
마지막 측정을 하고 나면 구하려
는 거리 “E” 의 값이 결과 표시
열 c 에 나타납니다 . 개별 측정치
는 측정치 표시열 a 에 보입니다 .
타이머 거리 측정
타이머 거리 측정은 예를 들어 접근하기 어려운 위치에
측정하거나 혹은 측정하는 동안 측정공구를 움직여서는
안 될 경우에 도움이 됩니다 .
타이머 거리 측정을 하려면 디스플레이에 타이머 거리
측정 표시 가 보일 때까지 기능 모드 버튼 3 을 여
러번 누릅니다 .
측정치 표시열 a 에 작동에서부터 측정까지의 시간 간
격이 나와 있습니다 . 시간 간격은 플러스 버튼 6 이나
마이너스 버튼 12 를 눌러 1 초에서 60 초 사이에서 설
정할 수 있습니다 .
그리고 나서 레이저빔을 켜고 목
표점을 조준하기 위해 측정 버튼
7 을 누릅니다 . 측정하려면 측정
버튼 7 을 다시 한번 누르십시오 .
설정한 시간이 지나면 측정이 됩
니다 . 측정치가 결과 표시열 c 에
보입니다 .
타이머 거리 측정 시 측정 결과의 더하기와 빼기 그리
고 최대 / 최소 측정이 불가능합니다 .
벽 면적 측정 ( 그림 L 참조 )
벽 면적 측정은 높이가 동일한 여러 단면적의 합한 값
을 구하는데 사용할 수 있습니다 .
그림에 나와있는 예는 동일한 공간의 높이 A 이면서 상
이한 길이 B 를 가진 여러 벽면의 전체 면적을 계산하
려는 경우입니다 .
벽 면적 측정을 하려면 디스플레이에 벽 면적 측정 표
시 가 보일 때까지 기능 모드 버튼 3 을 여러번 누
릅니다 .
공간의 높이 A 를 거리를 측정할 때와 마찬가지로 측정
합니다 . 측정치 (“cst”) 가 상단 측정치 표시열 a 에
보입니다 . 레이저빔이 계속 켜져 있습니다 .
그리고 나서 첫번째 벽의 길이 B
1
를 측정합니다 . 면적이 자동으로
계산되어 결과 표시열 c 에 나타납
니다 . 길이 측정치는 측정치 표시
열 a 중간에 나와 있습니다 . 레이
저빔이 계속 켜져 있습니다 .
이제 두번째 벽의 길이 B
2
를 측정
하십시오 . 측정치 표시열 a 중간
에 나와있는 개별 측정치는 B
1
에
더해집니다 . 두 길이의 합계는
(“sum”, 측정치 표시열 a 하단
에 표시 ) 저장된 높이 A 로 곱해
집니다 . 전체 면적은 결과 표시열
c 에 보입니다 .
임의로 다수의 길이 B
X
를 측정하면 자동으로 더해지고
높이 A 로 곱해집니다 .
올바른 면적 계산의 전제 조건은 먼저 측정한 길이 ( 예
를 들면 공간 높이 A) 가 다른 모든 부분 면적의 경우
일치해야 한다는 것입니다 .
새로운 공간 높이 A 가 있는 새로운 벽 면적 측정을 하
려면 버튼 16 을 세번 누르십시오 .
구획 기능 ( 그림 M 참조 )
구획 기능은 측정하거나 입력할 수 있는 고정된 구간 (
측량값 ) 을 표시하는데 사용할 수 있습니다 . 이는 또한
예를 들어 건식 벽체의 격벽 간격을 표시하는데 도움이
됩니다 .
구획 기능을 작동하려면 디스플레이에 구획 기능 표시
가 보일 때까지 기능 모드 버튼 3 을 여러번 누릅니
다.
측량값은 다음과 같이 설정할 수 있습니다 :
– 알려져 있는 수치를 입력하려면 원하는 수치가 측정
치 표시열 a 의 상단에 보일 때까지 플러스 버튼 6 이
나 마이너스 버튼 12 를 계속 누릅니다 . 플러스 버
튼 6 이나 마이너스 버튼 12 를 계속 누르고 있으면
수치가 계속 움직입니다 . 레이저빔이 아직 켜지지 않
은 상태입니다 .
– 측량값을 측정하려면 측정 버튼 7 을 한번 짧게 눌러
조준하고 다시 한번 짧게 눌러 측정하십시오 . 그리
고 나면 레이저빔이 켜진 상태로 유지됩니다 .
– 측정되거나 입력된 측량값은 플러스 버튼 6 이나 마
이너스 버튼 12 를 눌러 교정할 수 있습니다 .
측량값을 결정하고 나서 측정을 시작하려면 측정 버튼
7 을 오래 누릅니다 .
이제 측량하기위해 측정공구를 원하는 방향으로 움직입
니다 . 결과 표시열 c 에 계속 전체 구간의 현재 측정치
가 보입니다 . 측정치 표시열 a 상단에 선택한 측량값이
그대로 있습니다 .
측정치 표시열 a 의 중간에 전체 측정 구간에 몇 배의
측량값이 포함되어 있는지 나타내는 인수 (“x”)가,
그리고 하단에 측량값의 정배수와 전체 구간과의 차이
(“dif”) 가 나와 있습니다 .
전체 측정 구간이 정배수보다 약간 적으면 마이너스 차
이값과 측량값의 다음 배수가 보입니다 .
측정치 표시열
a
의 중간에 원하는 측량값의 배수가 보
일 때까지 , 그리고 측정치 표시열
a
하단에 차이가
“0.0 m” 이 될 때까지 계속 측정공구를 움직입니다 .
그리고 나서 측정의 기준점을 측량하십시오 .
