244 | Hrvatski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

ču stativa 30 ili na običan fotostativ. Stegnite ga sa steznim

vijkom brzoizmjenjive ploče.

Postavite referentnu razinu za mjerenja sa stativom, odgova-

rajućim pritiskom na tipku 8 (navoj referentne razine).

Greške – uzroci i otklanjanje

Mjerni alat nadzire ispravnu funkciju kod

svakog mjerenja. Ako bi se ustanovila greš-

ka, tada na displeju treperi još samo simbol

pored. U ovom slučaju ili ako se gore spo-

menutim mjerama pomoći ne može otkloni-

ti neka greška, pošaljite mjerni alat preko

vašeg trgovca u Bosch servis.

Provjera točnosti mjernog alata

Točnost mjernog alata možete provjeriti kako slijedi:

– Odaberite mjernu dionicu nepromijenjenu po trajanju, du-

žine 1 do 10 m, čija vam je dužina točno poznata (npr. širi-

na prostorije, otvor vrata). Mjerna dionica mora se nalaziti

u unutarnjem prostoru, a ciljna površina mjerenja mora biti

glatka i dobro reflektirajuća.

– Ovu dionicu mjerite 10 puta uzastopno.

Odstupanje pojedinih mjerenja od srednje vrijednosti smije

iznositi maksimalno ±1,5 mm. Unesite u zapisnik rezultate

mjerenja, kako bi kasnije mogli usporediti točnost.

Održavanje i servisiranje

Održavanje i čišćenje

Mjerni alat spremite i transportirajte samo u za to isporučenoj

zaštitnoj torbici.

Mjerni alat održavajte uvijek čistim.

Ne uranjajte mjerni alat u vodu ili u druge tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne ko-

ristite nikakva sredstva za čišćenje i otapala.

Njegujte osobito prijemnu leću 26 sa posebnom pažnjom, sa

kojom morate postupati kao kod brisanja leća naočala ili

objektiva fotoaparata.

Kod svih povratnih upita i naručivanja rezervnih dijelova, mo-

limo neizostavno navedite 10-znamenkasti kataloški broj sa

tipske pločice mjernog alata.

U slučaju popravka pošaljite mjerni alat u zaštitnoj torbici 28.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i

održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-

ćane crteže i informacije o rezervnim dijelovima možete naći

na adresi:

www.bosch-pt.com

Bosch tim za savjetovanje o primjeni rado će vam pomoći od-

govorom na pitanja o našim proizvodima i priboru.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice proizvoda.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: (01) 2958051

Fax: (01) 2958050

Uzrok Otklanjanje

Upozorenje za temperaturu (i) treperi, mjerenje nije

moguće

Mjerni alat se nalazi izvan područja

radne temperature od – 10 °C do

+50 °C (u funkciji stalnog

mjerenja do +40 °C).

Pričekati dok mjerni alat

postigne radnu

temperaturu

Upozorenje za bateriju (f) se pojavljuje

Snižen radni napon baterija

(mjerenje je još moguće)

Zamijeniti baterije,

odnosno aku-baterije

Upozorenje za bateriju (f) treperi, mjerenje nije moguće

Suviše nizak radni napon Zamijeniti baterije,

odnosno aku-baterije

Pokazivanje „ERROR“ i „–––––“ na displeju

Kut između laserske zrake i cilja je

suviše oštar.

Povećati kut između

laserske zrake i cilja

Ciljna površina reflektira suviše

jako (npr. zrcalo), odnosno suviše

slabo (npr. crna tvar), ili je okolno

svjetlo suviše jako.

Koristiti lasersku ciljnu

ploču 32 (pribor)

Izlaz laserskog zračenja 27,

odnosno prijemna leća 26 su

zamagljeni (npr. zbog brzih

temperaturnih promjena).

Mekom krpom na suho

istrljati izlaz laserskog

zračenja 27, odnosno

prijemnu leću 26

Izračunata vrijednost je veća od

999999 m/m

Proračun podijeliti u

međukorake

Pokazivanje „ERROR“ trepti gore na displeju

Zbrajanje/oduzimanje izmjerenih

vrijednosti sa različitim mjernim

jedinicama

Zbrajati/oduzimati samo

izmjerene vrijednosti

istih mjernih jedinica

Rezultat mjerenja je neprihvatljiv

Ciljna površina ne reflektira

jednoznačno (npr. voda, staklo).

Pokriti ciljnu površinu

Pokriven je izlaz laserskog

zračenja 27, odnosno prijemna

leća 26.

Osloboditi izlaz

laserskog zračenja 27,

odnosno prijemnu leću

Zapreka na toku laserske zrake Točka lasera mora ležati

kompletno na ciljnoj

površini.

Namještena pogrešna referentna

razina

Odabrati odgovarajuću

referentnu razinu za

mjerenje

OBJ_BUCH-947-007.book Page 244 Friday, July 8, 2016 10:44 AM

Eesti | 245

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

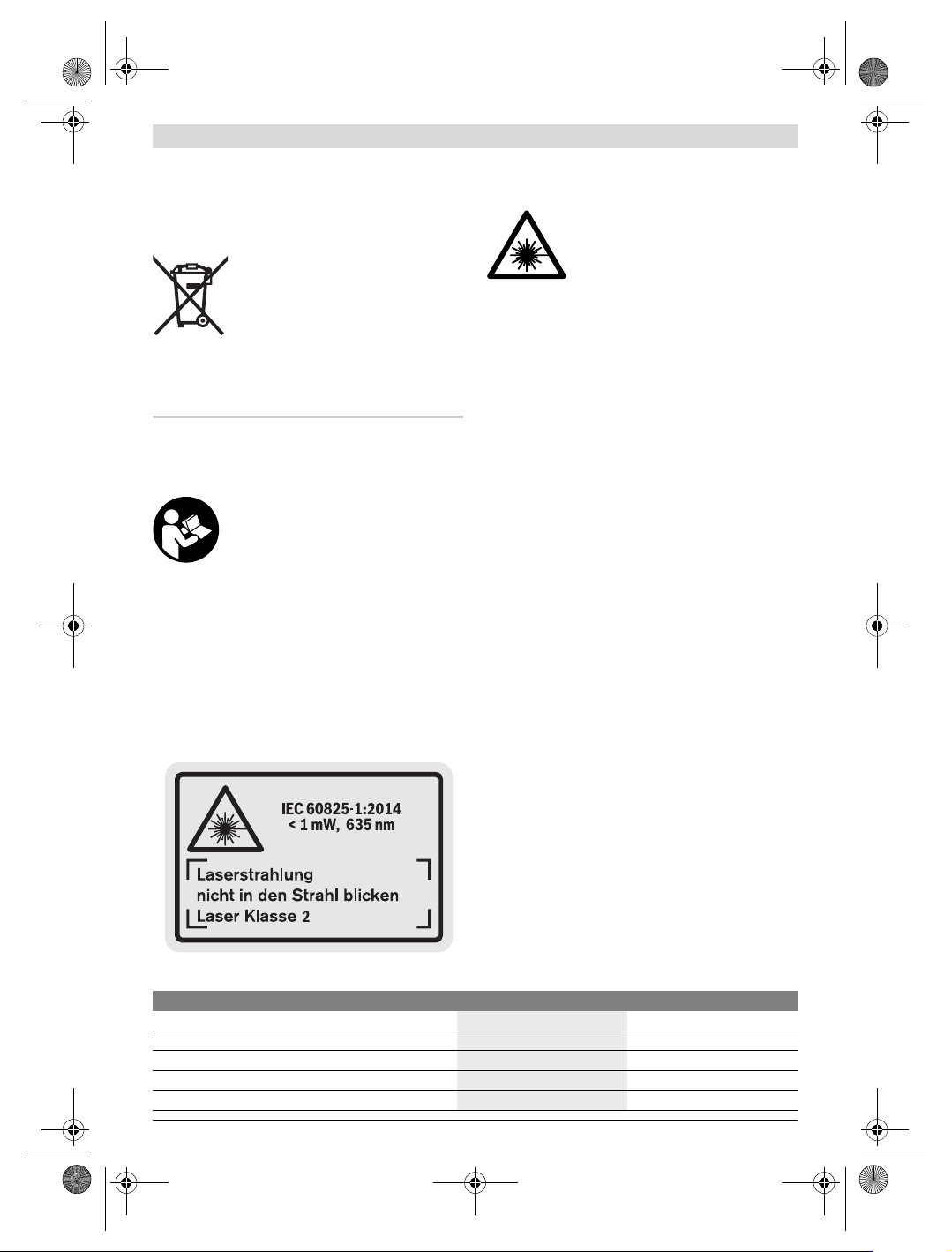

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dostaviti na ekološki pri-

hvatljivo recikliranje.

Mjerni alat, aku-bateriju/baterije ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2012/19/EU, neuporabivi mjerni alati i pre-

ma Smjernicama 2006/66/EZ neispravne

ili istrošene aku-baterije/baterije moraju se

odvojeno sakupljati i dovesti na ekološki

prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Ohutu ja täpse töö tagamiseks mõõtesead-

mega lugege hoolikalt läbi kõik juhised ja

järgige neid. Kui mõõteseadme kasutami-

sel neid juhiseid ei järgita, võivad viga saa-

da mõõteseadmesse sisseehitatud kaitse-

seadised. Ärge katke kinni mõõteseadmel

olevaid hoiatusmärgiseid. HOIDKE NEED

JUHISED HOOLIKALT ALLES JA MÕÕTE-

SEADME EDASIANDMISEL PANGE KAASA

KA JUHISED.

 Ettevaatust – siin nimetatud käsitsus- või justeerimis-

seadmetest erinevate seadmete kasutamine või teiste

meetodite rakendamine võib põhjustada ohtliku kiirgu-

se tekke.

 Mõõteseade väljastatakse hoiatussildiga (seadme joo-

niste leheküljel tähistatud 19).

 Kui hoiatussildi tekst on võõrkeelne, katke hoiatussilt

enne seadme esmakordset kasutuselevõttu seadme

tarnekomplektis sisalduva eestikeelse kleebisega.

Ärge juhtige laserkiirt inimeste ega loo-

made suunas ja ärge viige ka ise pilku ot-

sese või peegelduva laserkiire suunas.

Vastasel korral võite inimesi pimestada,

põhjustada õnnetusi või kahjustada silmi.

 Kui laserkiir tabab silma, tuleb silmad teadlikult sulge-

da ja pea laserkiire tasandilt viivitamatult välja viia.

 Ärge tehke laserseadmes mingeid muudatusi.

 Ärge kasutage laserkiire nähtavust parandavaid prille

kaitseprillidena. Prillid muudavad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.

 Ärge kasutage laserkiire nähtavust parandavaid prille

päikseprillide ega kaitseprillidena mootorsõidukit juh-

tides. Laserkiire nähtavust parandavad prillid ei anna täie-

likku kaitset UV-kiirguse eest ja vähendavad värvide erista-

mise võimet.

 Laske mõõteseadet parandada üksnes vastava ala

asjatundjatel, kes kasutavad originaalvaruosi. Nii taga-

te mõõteseadme ohutu töö.

 Ärge lubage lastel lasermõõteseadet kasutada järele-

valveta. Lapsed võivad teisi inimesi tahtmatult pimestada.

 Ärge kasutage mõõteseadet plahvatusohtlikus kesk-

konnas, kus leidub süttivaid vedelikke, gaase või tol-

mu. Mõõteseadmes võivad tekkida sädemed, mille toimel

võib tolm või aur süttida.

Seadme ja selle funktsioonide kirjel-

dus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jät-

ke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Mõõteseade on ette nähtud kauguste, pikkuste, kõrguste ja

vahemaade mõõtmiseks ning pindalade ja ruumalade arvuta-

miseks. Mõõteseadet võib kasutada mõõtmisteks sise- ja

välistingimustes.

Tehnilised andmed

Digitaalne laserkaugusmõõtja GLM 150 GLM 250 VF

Tootenumber

3 601 K72 000 3 601 K72 100

Optiline sihik

– 

Mõõteulatus

0,05–150 m

0,05–250 m

Mõõtetäpsus (üldjuhul) ±1,0mm

±1,0mm

Väikseim kuvatav ühik 0,1 mm 0,1 mm

OBJ_BUCH-947-007.book Page 245 Friday, July 8, 2016 10:44 AM

246 | Eesti

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel

toodud numbrid.

1 Piirdetihvti lukustus

2 Pideva laserkiire nupp

3 Funktsiooni ümberlülitamise nupp

4 Pikkuse, pindala ja ruumala mõõtmise nupp

5 Tulemuse nupp

6 Pluss-nupp

7 Mõõtmise ja pideva mõõtmise nupp

8 Lähtetasandi valiku nupp

9 Ekraan

10 Optilise sihiku otsija (GLM 250 VF)

11 Ekraanivalgustuse nupp

12 Miinus-nupp

13 Miinimum- ja maksimumõõtmise nupp

14 Libell

15 Mõõteväärtuste loendi nupp

16 Nupp (sisse/välja) ja mälu kustutusnupp

17 Kanderihma kinnituskoht

18 Piirdetihvt

19 Laseri hoiatussilt

20 Seerianumber

21 1/4"-keermega ava

22 Patareipesa

23 Patareikorpuse lukustusnupp

24 Joondamisabi

25 Optilise sihiku aken (GLM 250 VF)

26 Vastuvõtulääts

27 Laserkiire väljundava

28 Kaitsekott

29 Kanderihm

30 Statiiv*

31 Laserkiire nähtavust parandavad prillid*

32 Laserkiire sihttahvel*

* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Ekraani näidud

a Mõõteväärtuste read

b Veateade „ERROR“

c Tulemuse rida

d Mõõteväärtuste loendi indikaator

e Mõõterežiimid

pikkuse mõõtmine

pindala mõõtmine

ruumala mõõtmine

pidev mõõtmine

Töötemperatuur

–10°C...+50°C

Hoiutemperatuur –20 °C...+70 °C –20 °C...+70 °C

Suhteline õhuniiskus max.

90 % 90 %

Laseri klass

Laseri tüüp

635 nm, <1 mW 635 nm, <1 mW

Laserkiire läbimõõt (temperatuuril 25 °C) ca

– 10 m vahemaa korral

– 150 m vahemaa korral

6mm

90 mm

6mm

90 mm

Patareid

Akuelemendid

4x1,5VLR03(AAA)

4 x 1,2 V HR03 (AAA)

4x1,5VLR03(AAA)

4x1,2VHR03(AAA)

Patareide kasutusaeg ca

– üksikud mõõtmised

– pidev mõõtmine

30000

Kaal EPTA-Procedure 01:2014 järgi 0,24 kg 0,24 kg

Mõõtmed

66 x 120 x 37 mm 66 x 120 x 37 mm

Kaitseaste

IP 54 (tolmu- ja pritsmekindel) IP 54 (tolmu- ja pritsmekindel)

A) Mõõteulatus muutub seda suuremaks, mida paremini laserkiir sihtobjekti pinnalt tagasi peegeldub ja mida heledam on laserpunkt ümbritseva kesk-

konna valguse suhtes (siseruumid, hämarus). Ebasoodsates tingimustes (nt mõõtmise teostamisel välistingimustes tugeva päikesekiirguse korral)

võib osutuda vajalikuks sihttahvli kasutamine.

B) Ebasoodsates tingimustes, nt tugeva päikesepaiste või halvasti peegelduva pinna puhul on maksimaalne hälve ±20 mm 150 m kohta. Soodsate tin-

gimuste puhul tuleb arvestada hälbega ±0,05 mm/m.

C) Pideva mõõtmise režiimis on maksimaalne töötemperatuur +40 °C.

D) Laserkiire laius sõltub pinnastruktuurist ja keskkonnatingimustest.

E) 1,2-V-akuelementidega on mõõtmiskordade arv väiksem kui 1,5-V-patareidega. Aku kasutusiga käib ilma ekraanivalgustuse ja helisignaalita tehta-

vate mõõtmiste kohta.

Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 20 järgi.

Digitaalne laserkaugusmõõtja GLM 150 GLM 250 VF
