116 | Türkçe 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools  Bu elektrikli el aleti bir uy arı etiketi ile teslim edilir (grafik sayfasındaki ölç me cihazının şekli üzerinde 19 numara ile gösterilmektedir).  Uyarı etiket …

Türkçe | 115

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Το εργαλείο μέτρησης επιτηρεί σε κάθε μέ-

τρηση την άψογη λειτουργία. Μόλις εξακρι-

βωθεί κάποιο σφάλμα, τότε στην οθόνη ανα-

βοσβήνει μόνο το διπλανό σύμβολο.

Σ’ αυτήν την περίπτωση, ή όταν τα παραπάνω

μέτρα θεραπείας δεν φέρουν αποτέλεσμα,

πρέπει να αποστείλετε το εργαλείο μέτρησης στο κέντρο

Service της Bosch μέσω του έμπορά σας.

Έλεγχος της ακρίβειας του εργαλείου μέτρησης

Μπορείτε να ελέγξετε την ακρίβεια του εργαλείου μέτρησης ως

εξής:

– Επιλέξτε μια διαρκώς αμετάβλητη διαδρομή μέτρησης με

ένα γνωστό σε σας ακριβές μήκος 1 έως 10 m περίπου (π.χ.

πλάτος δωματίου, άνοιγμα πόρτας). Η διαδρομή μέτρησης

πρέπει να βρίσκεται μέσα σε έναν εσωτερικό χώρο, η επιφά-

νεια στόχευσης να είναι λεία και με καλές ανακλαστικές ιδιό-

τητες.

– Μετρήστε τη διαδρομή 10 φορές τη μια μετά την άλλη.

Η μέγιστη απόκλιση των μεμονωμένων μετρήσεων από τη μέση

τιμή επιτρέπεται να μην είναι μεγαλύτερη από ±1,5 mm. Να

πρωτοκολλάτε τις μετρήσεις για να μπορείτε αργότερα να συγ-

κρίνετε/να ελέγξετε την ακρίβεια.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Να διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο

μέσα στην προστατευτική τσάντα που το συνοδεύει.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πα-

νί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Να περιποιείστε ιδιαίτερα το φακό λήψης 26 με την ίδια προσε-

κτικότητα που περιποιείστε τα γυαλιά σας και/ή τη φωτογραφική

σας μηχανή.

Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και

κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το

10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα

κατασκευαστή του εργαλείου μέτρησης.

Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέ-

σα στην προστατευτική τσάντα 28.

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή

και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα

ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα-

κτικά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα-

κίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέ-

πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορ-

ρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2012/19/EE τα άχρηστα εργαλεία μέτρη-

σης, και σύμφωνα με την Κοινοτική Οδηγία

2006/66/EΚ οι χαλασμένες ή αναλωμένες

μπαταρίες δεν είναι πλέον υποχρεωτικό να

συλλέγονται ξεχωριστά για να ανακυκλωθούν

με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Güvenlik Talimatı

Ölçme cihazı ile tehlikesiz ve güvenli biçim-

de çalışabilmek için bütün güvenlik talima-

tını ve uyarıları okuyun. Ölçme cihazı bu ta-

limata göre kullanılmadığı takdirde alete

entegre koruma önlemlerinin işlevi kısıtla-

nabilir. Ölçme cihazı üzerindeki uyarı eti-

ketlerini hiçbir zaman görünmez duruma

getirmeyin. BU TALİMATLARI İYİ VE GÜ-

VENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKA-

SINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

 Dikkat – Burada belirtilen kullanım veya ayar hükümle-

rine uyulmadığı veya başka yöntemler kullanıldığı tak-

dirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli

olabilir.

Εμπόδιο στη διαδρομή της ακτίνας

λέιζερ

Το σημείο λέιζερ πρέπει

να βρίσκεται ολόκληρο

επάνω στην επιφάνεια

στόχευσης.

Ρυθμίσατε λάθος επίπεδο

αναφοράς

Επιλέξτε το αντίστοιχο

κατάλληλο επίπεδο

αναφοράς

Αιτία Θεραπεία

OBJ_BUCH-947-007.book Page 115 Friday, July 8, 2016 10:44 AM

116 | Türkçe

1 609 92A 1YW | (8.7.16) Bosch Power Tools

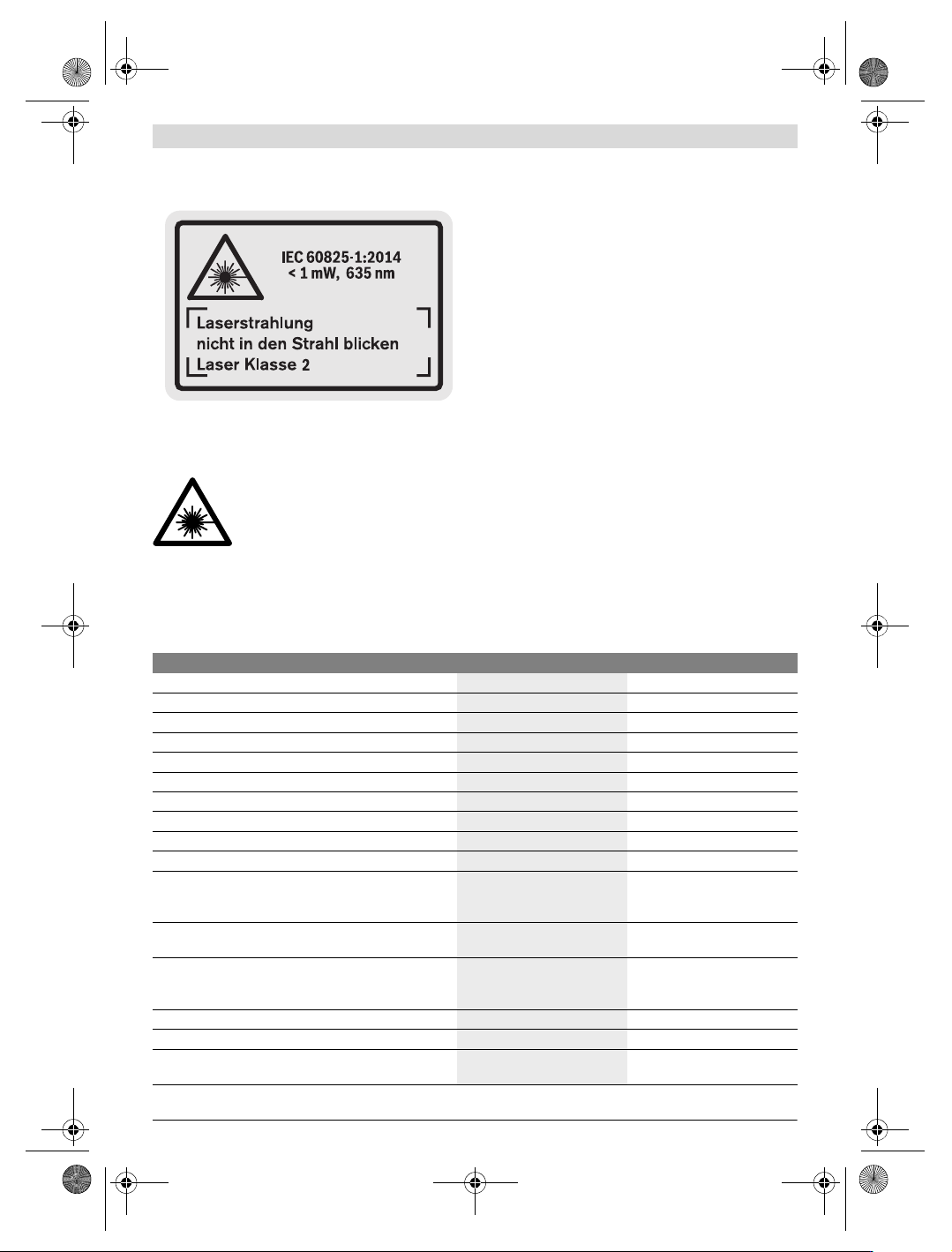

 Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir

(grafik sayfasındaki ölçme cihazının şekli üzerinde 19

numara ile gösterilmektedir).

 Uyarı etiketindeki metin kendi dilinizde değilse, ilk kul-

lanımdan önce cihaz ekinde teslim edilen kendi diliniz-

deki uyarı etiketini mevcut uyarı etiketi üzerine yapış-

tırın.

Lazer ışınını başkalarına veya hayvanlara

doğrultmayın ve kendiniz de doğrudan

veya yansıyarak gelen lazer ışınına bak-

mayın. Aksi takdirde başkalarının gözünü

kamaştırabilir, kazalara neden olabilir veya

gözlerde hasara neden olabilirsiniz.

 Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli

olarak kapatın ve hemen başınızı başka tarafa çevirin.

 Lazer donanımında hiçbir değişiklik yapmayın.

 Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. La-

zer gözlüğü insan gözünü lazer ışınından korumaz, ancak

lazer ışınının daha iyi görülmesini sağlar.

 Lazer gözlüğünü güneş gözlüğü olarak veya trafikte

kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı

tam olarak koruma sağlamaz ve renk algılamasını azaltır.

 Ölçme cihazını sadece kalifiye uzmanlara ve orijinal ye-

dek parça kullanma koşulu ile onartın. Bu yolla ölçme ci-

hazının güvenliğini her zaman sağlarsınız.

 Çocukların denetiminiz dışında lazerli ölçme cihazını

kullanmasına izin vermeyin. Çocuklar istemeden başka-

larının gözünü kamaştırabilir.

 Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya

tozların bulunduğu patlama tehlikesi olan yerlerde ça-

lışmayın. Ölçme cihazı içinde toz veya buharları tutuştura-

bilecek kıvılcımlar üretilebilir.

Ürün ve işlev tanımı

Lütfen ölçme cihazının bulunduğu kapağı açın ve kullanım kıla-

vuzunu okuduğunuz sürece bu kapağı açık tutun.

Usulüne uygun kullanım

Bu ölçme cihazı; uzaklıkların, uzunlukların, yüksekliklerin, ara-

lıkların ölçülmesi ile yüzey ve hacimlerin hesaplanması için ta-

sarlanmıştır. Bu ölçme cihazı hem kapalı mekanlarda hem de

açık havada ölçüm yapmaya uygundur.

Teknik veriler

Dijital lazerli uzaklıkölçer GLM 150 GLM 250 VF

Ürün kodu

3 601 K72 000 3 601 K72 100

Hedef optiği

– 

Ölçme alanı

0,05–150 m

0,05–250 m

Ölçme hassaslığı (tipik) ±1,0mm

±1,0mm

En küçük gösterge birimi 0,1 mm 0,1 mm

İşletme sıcaklığı

–10°C...+50°C

Saklama sıcaklığı –20 °C...+70 °C –20 °C...+70 °C

Maksimum nispi hava nemi

90 % 90 %

Lazer sınıfı

Lazer tipi

635 nm, <1 mW 635 nm, <1 mW

Lazer ışını çapı (25 °C’de) yak.

–10m uzaklıkta

– 150 m uzaklıkta

6mm

90 mm

6mm

90 mm

Bataryalar

Akü hücreleri

4x1,5VLR03(AAA)

4 x 1,2 V HR03 (AAA)

4x1,5VLR03(AAA)

4x1,2VHR03(AAA)

Batarya kullanım ömrü, yak.

–Tekil ölçümler

–Sürekli ölçüm

30000

Ağırlığı EPTA-Procedure 01:2014’e göre 0,24 kg 0,24 kg

Ölçüleri

66 x 120 x 37 mm 66 x 120 x 37 mm

Koruma türü

IP 54 (Toza ve püsküren suya

karşı korunmalı)

IP 54 (Toza ve püsküren suya

karşı korunmalı)

OBJ_BUCH-947-007.book Page 116 Friday, July 8, 2016 10:44 AM

Türkçe | 117

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazı-

nın şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Dayama pimi kilidi

2 Sürekli lazer ışını tuşu

3 Fonksiyon değiştirme tuşu

4 Uzunluk, yüzey ve hacim ölçüm tuşu

5 Sonuç tuşu

6 İmpuls tuşu

7 Ölçme/Sürekli ölçme tuşu

8 Referans düzlem seçme tuşu

9 Display

10 Hedef optiği vizörü (GLM 250 VF)

11 Display aydınlatma tuşu

12 Eksi tuşu

13 Minimum ve maksimum ölçüm tuşu

14 Su terazisi

15 Ölçme değeri listesi tuşu

16 Hafıza/Silme tuşu açma/kapama tuşu

17 Taşıma halkası yuvası

18 Dayama pimi

19 Lazer uyarı etiketi

20 Seri numarası

21 1/4"-Diş

22 Batarya gözü

23 Batarya gözü kapak kilidi

24 Doğrultma yardımcısı

25 Hedef optiği penceresi (GLM 250 VF)

26 Algılama merceği

27 Lazer ışını çıkma yeri

28 Koruyucu çanta

29 Taşıma halkası

30 Sehpa*

31 Lazer gözlüğü*

32 Lazer hedef tablası*

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir.

Gösterge elemanları

a Ölçme değeri satırları

b Hata göstergesi “ERROR”

c Sonuç satırı

d Ölçme değeri listesi göstergesi

e Ölçme fonksiyonları

Uzunluk ölçümü

Yüzey ölçümü

Hacim ölçümü

Sürekli ölçüm

min

max Minimum ve maksimum ölçüm

Tekli pisagor ölçümü

İkili pisagor ölçümü

Kombine pisagor ölçümü

Trapez ölçüm

Zaman ayar fonksiyonu

Duvar yüzeyi ölçümü

Sınırlama fonksiyonu

f Batarya uyarısı

g Ölçme için referans düzlem

h Lazer açık

i Sıcaklık uyarısı

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla kullanılması

tavsiye edilir.

1,2V akülerle 1,5V bataryalara oranla daha az ölçüm yapıla-

bilir.

Batarya gözünü 22 açmak için kilidi 23 konumuna çevirin ve

batarya gözünü dışarı çekin .

Bataryaları veya aküleri yerleştirirken batarya gözündeki şek-

le bakarak doğru kutuplama yapın.

Batarya sembolü Display’de ilk kez göründüğünde daha en

azından 100 ölçme işlemi yapılabilir. Sürekli ölçüm fonksiyo-

nu pasif haldedir.

Batarya sembolü yanıp söndüğünde bataryaları veya akü

hücrelerini değiştirmelisiniz. Artık ölçme yapmak mümkün

değildir.

Bütün bataryaları veya aküleri aynı anda değiştirin. Daima ay-

nı üreticinin aynı kapasitedeki bataryalarını veya akülerini kul-

lanın.

 Ölçme cihazını uzun süre kullanmayacaksanız batarya-

ları veya aküleri çıkarın. Uzun süre kullanım dışı kaldıkla-

rında bataryalar veya aküler korozyona uğrar ve kendilikle-

rinden boşalırlar.

A) Lazer ışını yüzeyden ne kadar iyi geri yansıtılırsa (aynanın yansıtması gibi değil dağılıcı olarak) ve lazer noktası ortam aydınlığına göre ne kadar aydın-

lıksa (örneğin iç mekanlarda veya alaca karanlıklarda) lazer ışınının erişim uzaklığı da o kadar büyük olur). Elverişsiz koşullarda (örneğin açık havada

şiddetli güneş ışığı altında yapılan ölçmelerde) hedef tablasının kullanılması gerekli olabilir.

B) Şiddetli güneş ışını veya iyi yansıtma yapmayan yüzeyler gibi elverişsiz koşullarda maksimim sapma ±20 mm’dir – 150 m’lik mesafede. Elverişli ko-

şullarda ±0,05 mm/m’lik bir etki hesaba katılmalıdır.

C) Sürekli ölçüm fonksiyonunda maksimum işletme sıcaklığı + 40 °C’dir.

D) Lazer çizgisinin genişliği yüzey özelliklerine ve ortam koşullarına bağlıdır.

E) 1,2 voltluk akü hücreleri ile 1,5 voltluk bataryalara oranla daha az ölçme imkanı vardır. Belirtilen batarya kullanım ömrü Display aydınlatması ve sesli

sinyal olmadan yapılan ölçümlere ilişkindir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 20 ile olur.
