Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke „E“ in der Ergebniszeile c an-
gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen a.
c) Kombinierte Pythagorasmessung (siehe Bild J)
Drücken Sie die Funktionswechseltaste 3 so oft, bis im Dis-
play die Anzeige für die kombinierte Pythagorasmessung
erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1“,
„2“ und „3“ in dieser Reihenfolge. Achten Sie darauf, dass
zwischen der Strecke „1“ und der gesuchten Stecke „E“ ein
rechter Winkel besteht.
Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke „E“ in der Ergebniszeile c an-
gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen a.
d) Trapezmessung (siehe Bild K)
Drücken Sie die Funktionswechseltaste 3 so oft, bis im Dis-
play die Anzeige für die Trapezmessung erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1“,
„2“ und „3“ in dieser Reihenfolge. Achten Sie darauf, dass die
Messung der Strecke „3“ exakt am Endpunkt der Strecke „1“
beginnt und dass zwischen den Strecken „1“ und „2“ sowie
zwischen „1“ und „3“ ein rechter Winkel besteht.
Nach Abschluss der letzten Messung
wird das Ergebnis für die gesuchte
Strecke „E“ in der Ergebniszeile c an-
gezeigt. Die Einzelmesswerte stehen
in den Messwertzeilen a.
Zeitverzögerte Längenmessung
Die zeitverzögerte Längenmessung hilft z.B. beim Messen an
schwer zugänglichen Stellen oder wenn Bewegungen des
Messwerkzeugs während der Messung verhindert werden
sollen.
Drücken Sie für zeitverzögerte Längenmessung die Funkti-
onswechseltaste 3 so oft, bis im Display die Anzeige für zeit-
verzögerte Längenmessung erscheint.
In der Messwertzeile a wird die Zeitspanne vom Auslösen bis
zur Messung angezeigt. Die Zeitspanne kann durch Drücken
der Plustaste 6 bzw. der Minustaste 12 zwischen 1 s und 60 s
eingestellt werden.
Drücken Sie dann die Taste Messen
7, um den Laserstrahl einzuschalten
und den Zielpunkt anzuvisieren. Drü-
cken Sie die Taste Messen 7 erneut,
um die Messung auszulösen. Die Mes-
sung erfolgt nach der gewählten Zeit-
spanne. Der Messwert wird in der Er-
gebniszeile c angezeigt.
Addition und Subtraktion von Messergebnissen sowie Mini-
mum-/Maximummessung sind bei zeitverzögerter Längen-
messung nicht möglich.
Wandflächenmessung (siehe Bild L)
Die Wandflächenmessung dient dazu, die Summe mehrerer
Einzelflächen mit einer gemeinsamen Höhe zu ermitteln.
Im abgebildeten Beispiel soll die Gesamtfläche mehrerer
Wände ermittelt werden, die die gleiche Raumhöhe A, aber
unterschiedliche Längen B haben.
Drücken Sie für Wandflächenmessungen die Funktionswech-
seltaste 3 so oft, bis im Display die Anzeige für Wandflächen-
messung erscheint.
Messen Sie die Raumhöhe A wie bei einer Längenmessung.
Der Messwert („cst“) wird in der oberen Messwertzeile a an-
gezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge B
1
der
ersten Wand. Die Fläche wird auto-
matisch berechnet und in der Ergeb-
niszeile c angezeigt. Der Längen-
messwert steht in der mittleren
Messwertzeile a. Der Laser bleibt ein-
geschaltet.
Messen Sie nun die Länge B
2
der
zweiten Wand. Der in der mittleren
Messwertzeile a angezeigte Einzel-
messwert wird zur Länge B
1
addiert.
Die Summe der beiden Längen
(„sum“, angezeigt in der unteren
Messwertzeile a) wird mit der gespei-
cherten Höhe A multipliziert. Der Ge-
samtflächenwert wird in der Ergebniszeile c angezeigt.
Sie können beliebig viele weitere Längen B
X
messen, die au-
tomatisch addiert und mit der Höhe A multipliziert werden.
Voraussetzung für eine korrekte Flächenberechnung ist, dass
die erste gemessene Länge (im Beispiel die Raumhöhe A) für
alle Teilflächen identisch ist.
Für eine neue Wandflächenmessung mit neuer Raumhöhe A
drücken Sie dreimal die Taste 16.
Absteckfunktion (siehe Bild M)
Die Absteckfunktion dient zum Abtragen einer festen Strecke
(Absteckwert), die entweder gemessen oder eingegeben
werden kann. Sie hilft z.B. beim Markieren von Abständen für
Zwischenwände im Trockenbau.
Drücken Sie für die Absteckfunktion die Funktionswechsel-
taste 3 so oft, bis im Display die Anzeige für die Absteckfunk-
tion erscheint.
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 12 Friday, July 8, 2016 10:44 AM
Deutsch | 13
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Der Absteckwert kann wie folgt eingestellt werden:
Um einen bekannten Wert einzugeben, drücken Sie die
Plustaste 6 bzw. die Minustaste 12 so lange, bis der ge-
wünschte Wert in der oberen Messwertzeile a angezeigt
wird. Bei langem Druck auf die Plustaste 6 bzw. die Minus-
taste 12 laufen die Werte kontinuierlich weiter. Der Laser
wird noch nicht eingeschaltet.
Zur Messung des Absteckwertes drücken Sie die Taste
Messen 7 einmal kurz zum Anvisieren und erneut kurz zum
Messen. Danach bleibt der Laserstrahl eingeschaltet.
Der gemessene oder eingegebene Absteckwert kann
durch Drücken der Plustaste 6 bzw. der Minustaste 12 kor-
rigiert werden.
Drücken Sie nach der Festlegung des Absteckwertes lange
auf die Taste Messen 7, um mit dem Messen zu beginnen.
Bewegen Sie nun das Messwerkzeug zum Abstecken in die ge-
wünschte Richtung. In der Ergebniszeile c wird laufend der
aktuelle Messwert der Gesamtmessstrecke angezeigt. In der
oberen Messwertzeile a steht weiterhin der gewählte Ab-
steckwert.
In der mittleren und der unteren Messwertzeile a stehen der
Faktor („x“), wievielmal der Absteckwert in der Gesamtmess-
strecke enthalten ist, und die Differenz („dif“) zwischen ei-
nem ganzzahligen Vielfachen des Absteckwertes und der Ge-
samtstecke.
Ist die Gesamtmessstrecke etwas geringer als ein ganzzahli-
ges Vielfaches, dann werden ein negativer Differenzwert und
das nächsthöhere Vielfache des Absteckwertes angezeigt.
Bewegen Sie das Messwerkzeug so lange, bis in der mittleren
Messwertzeile a das gewünschte Vielfache des Absteckwer-
tes steht und der Differenzwert in der unteren Messwertzeile
a „0,0 m“ beträgt. Tragen Sie dann den Bezugspunkt der Mes-
sung ab.
Beispiele:
a) Positiver Differenzwert:
7,4 m = (12 x 0,6m) + 0,2 m
In einer Gesamtstrecke von 7,4 m ist
der Absteckwert 0,6 m 12-mal ent-
halten. Außerdem enthält die Ge-
samtstecke noch einen Rest von
0,2 m. Verkürzen Sie den Abstand
zwischen Messwerkzeug und Aus-
gangspunkt um den Differenzwert
0,2 m, und tragen Sie dann die Länge
ab.
b) Negativer Differenzwert:
7,0 m = (12 x 0,6 m) 0,2 m
In einer Gesamtstrecke von 7,0 m
fehlen 0,2 m, bis der Absteckwert
0,6 m 12-mal enthalten ist. Vergrö-
ßern Sie den Abstand zwischen Mess-
werkzeug und Ausgangspunkt um
0,2 m, und tragen Sie dann die Länge
ab.
Durch kurzes Drücken der Taste Messen 7 unterbrechen Sie
die Absteckfunktion. Langes Drücken der Taste Messen 7
startet die Absteckfunktion von Neuem (mit gleichem Ab-
steckwert).
Die Absteckfunktion schaltet nach 5 min automatisch ab.
Zum vorherigen Verlassen der Funktion drücken Sie eine der
Tasten für Messfunktionen.
Liste der letzten Messwerte
Das Messwerkzeug speichert die letzten 30 Messwerte und
deren Berechnungen und zeigt sie in umgekehrter Reihenfol-
ge (den letzten Messwert zuerst) an.
Drücken Sie zum Abrufen der gespei-
cherten Messungen die Taste 15. Im
Display erscheint das Ergebnis der
letzten Messung, dazu der Indikator
für die Messwertliste d sowie ein Zäh-
ler für die Nummerierung der ange-
zeigten Messungen.
Sind beim erneuten Drücken der Taste 15 keine weiteren
Messungen gespeichert, wechselt das Messwerkzeug zurück
in die letzte Messfunktion. Zum Verlassen der Messwertliste
drücken Sie eine der Tasten für Messfunktionen.
Um den aktuell angezeigten Messwertlisteneintrag zu lö-
schen, drücken Sie kurz die Taste 16. Um die gesamte Mess-
wertliste zu löschen, halten Sie die Taste Messwertliste 15 ge-
drückt und drücken gleichzeitig kurz die Taste 16.
Messwerte löschen
Durch kurzes Drücken der Taste 16 können Sie in allen Mess-
funktionen den zuletzt ermittelten Einzelmesswert löschen.
Durch mehrmaliges kurzes Drücken der Taste werden die Ein-
zelmesswerte in umgekehrter Reihenfolge gelöscht.
In der Funktion Wandflächenmessung wird beim ersten kur-
zen Drücken der Taste 16 der letzte Einzelmesswert gelöscht,
beim zweiten Drücken alle Längen B
X
, beim dritten Drücken
die Raumhöhe A.
Messwerte addieren
Um Messwerte zu addieren, führen Sie zuerst eine beliebige
Messung durch oder wählen einen Eintrag aus der Messwert-
liste. Drücken Sie dann die Plustaste 6. Im Display erscheint
zur Bestätigung „+“. Führen Sie dann eine zweite Messung
durch oder wählen einen weiteren Eintrag aus der Messwert-
liste.
Drücken Sie zur Abfrage der Summe
beider Messungen die Ergebnistaste
5. Die Berechnung wird in den Mess-
wertzeilen a angezeigt, die Summe
steht in der Ergebniszeile c.
Nach Berechnung der Summe kön-
nen zu diesem Ergebnis weitere
Messwerte oder Messwertlisten-Einträge addiert werden,
wenn vor der Messung jeweils die Plustaste 6 gedrückt wird.
Die Addition wird durch Drücken der Ergebnistaste 5 been-
det.
Hinweise zur Addition:
Längen-, Flächen- und Volumenwerte können nicht ge-
mischt addiert werden. Werden z.B. ein Längen- und ein
Flächenwert addiert, erscheint beim Drücken der Ergeb-
OBJ_BUCH-947-007.book Page 13 Friday, July 8, 2016 10:44 AM
14 | Deutsch
1 609 92A 1YW | (8.7.16) Bosch Power Tools
nistaste 5 kurz „ERROR“ im Display. Danach wechselt das
Messwerkzeug in die zuletzt aktive Messfunktion.
Es wird jeweils das Ergebnis einer Messung (z.B. Volumen-
wert) addiert, bei Dauermessungen der in der Ergebniszei-
le c angezeigte Messwert. Die Addition von Einzelmess-
werten aus den Messwertzeilen a ist nicht möglich.
Bei zeitverzögerter Längenmessung und in der Absteck-
funktion sind keine Additionen möglich, begonnene Addi-
tionen werden beim Wechsel in diese Funktionen unter-
brochen.
Messwerte subtrahieren

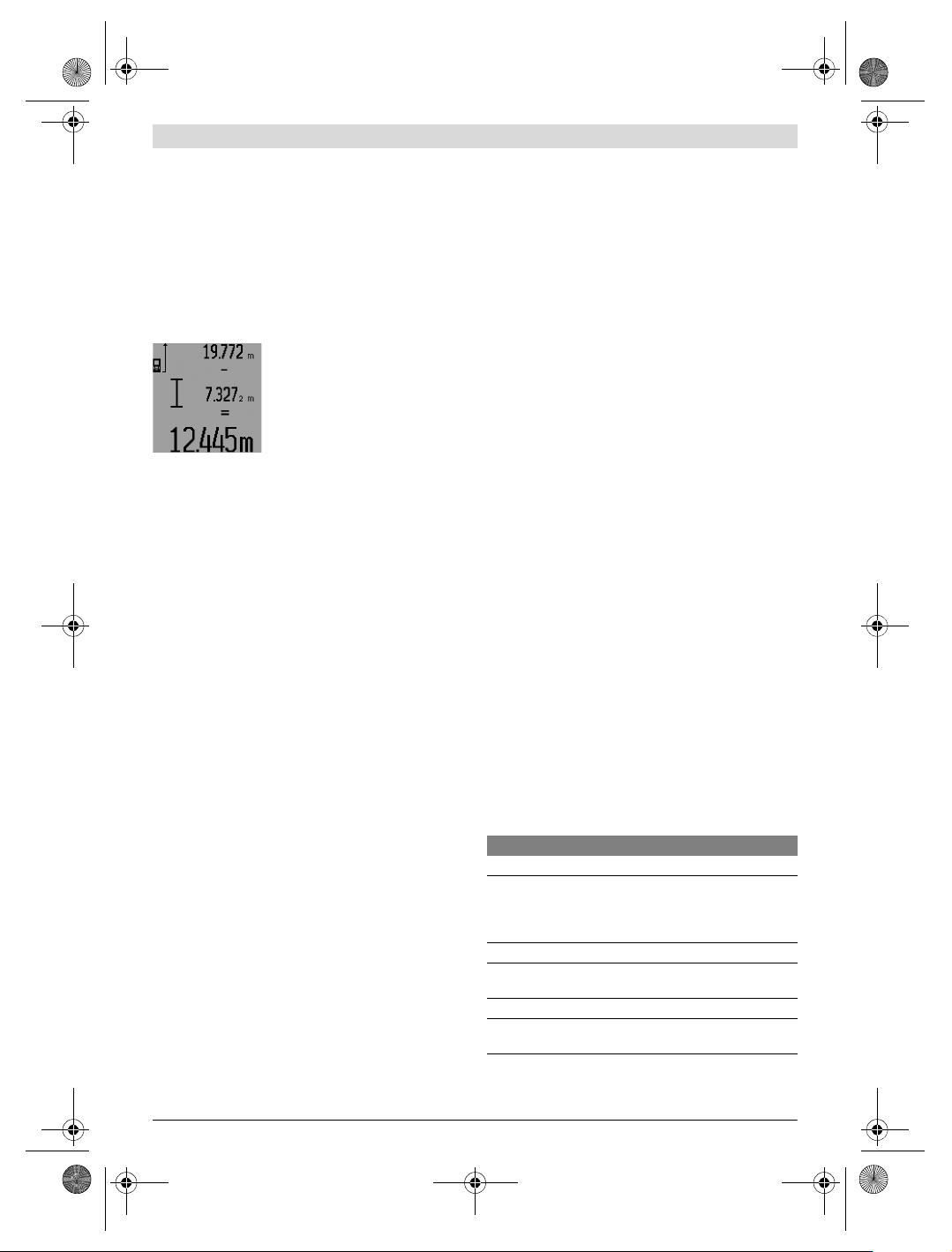

Zur Subtraktion von Messwerten drü-
cken Sie die Minustaste 12, im Dis-
play erscheint zur Bestätigung „–.
Das weitere Vorgehen ist analog zu
„Messwerte addieren“.
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse 26 und der Ausgang der Laserstrahlung
27 dürfen bei einer Messung nicht abgedeckt sein.
Das Messwerkzeug darf während einer Messung nicht bewegt
werden (mit Ausnahme der Funktionen Dauermessung, Mini-
mum-/Maximummessung und Absteckfunktion). Legen Sie
deshalb das Messwerkzeug möglichst an eine feste Anschlag-
oder Auflagefläche an.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den
Reflexionseigenschaften der Zielfläche ab. Verwenden Sie
zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im
Außenbereich und bei starker Sonneneinstrahlung die Laser-
Sichtbrille 31 (Zubehör) und die Laser-Zieltafel 32 (Zube-
hör), oder schatten Sie die Zielfläche ab.
Einflüsse auf das Messergebnis
Aufgrund physikalischer Effekte kann nicht ausgeschlossen
werden, dass es beim Messen auf verschiedenen Oberflä-
chen zu Fehlmessungen kommt. Dazu zählen:
transparente Oberflächen (z.B. Glas, Wasser),
spiegelnde Oberflächen (z.B. poliertes Metall, Glas),
poröse Oberflächen (z.B. Dämmmaterialien),
strukturierte Oberflächen (z.B. Rauputz, Naturstein).
Verwenden Sie gegebenenfalls auf diesen Oberflächen die La-
ser-Zieltafel 32 (Zubehör).
Fehlmessungen sind außerdem auf schräg anvisierten Zielflä-
chen möglich.
Ebenso können Luftschichten mit unterschiedlichen Tempe-
raturen oder indirekt empfangene Reflexionen den Messwert
beeinflussen.
Messen mit Anschlagstift (siehe Bilder B, C, F und G)
Die Verwendung des Anschlagstiftes 18 ist z.B. für Messun-
gen aus Ecken (Raumdiagonale) oder schwer erreichbaren
Stellen wie Rollladenschienen geeignet.
Drücken Sie auf die Arretierung 1 des Anschlagstiftes, um den
Stift aus- bzw. einzuklappen oder seine Position zu ändern.
Für Messungen ab Außenecken klappen Sie den Anschlagstift
zur Seite, für Messungen ab der Hinterkante des Anschlag-
stifts klappen Sie ihn nach hinten.
Stellen Sie die Bezugsebene für Messungen mit Anschlagstift
durch Drücken der Taste 8 entsprechend ein (für Messungen
mit seitlichem Anschlagstift auf Messen ab Hinterkante des
Messwerkzeugs).
Ausrichten mit der Libelle
Die Libelle 14 ermöglicht ein einfaches waagerechtes Aus-
richten des Messwerkzeugs. Damit können Zielflächen leich-
ter anvisiert werden, besonders auf größere Entfernungen.
Die Libelle 14 ist in Kombination mit dem Laserstrahl nicht
zum Nivellieren geeignet.
Anvisieren mit der Zieloptik (GLM 250 VF) (siehe Bild N)
Die Sichtlinie durch die Zieloptik und der Laserstrahl verlau-
fen parallel zueinander. Dadurch wird ein präzises Anvisieren
über lange Distanzen ermöglicht, wenn der Laserpunkt mit
bloßem Auge nicht mehr sichtbar ist.
Blicken Sie zum Anvisieren durch den Sucher 10 der Zielop-
tik. Achten Sie darauf, dass das Fenster 25 der Zieloptik frei
und sauber ist.
Hinweis: Im Nahbereich sind der tatsächliche und der einge-
blendete Zielpunkt nicht in Überdeckung.
Anvisieren mit Ausrichthilfe (siehe Bild O)
Mittels der Ausrichthilfe 24 kann das Anvisieren über größere
Entfernungen erleichtert werden. Blicken Sie dazu entlang
der Ausrichthilfe an der Seite des Messwerkzeugs. Der Laser-
strahl verläuft parallel zu dieser Sichtlinie.
Arbeiten mit dem Stativ (Zubehör)
Die Verwendung eines Stativs ist besonders bei größeren Ent-
fernungen notwendig. Setzen Sie das Messwerkzeug mit dem
1/4"-Gewinde 21 auf die Schnellwechselplatte des Stativs 30
oder eines handelsüblichen Fotostativs auf. Schrauben Sie es
mit der Feststellschraube der Schnellwechselplatte fest.
Stellen Sie die Bezugsebene für Messungen mit Stativ durch
Drücken der Taste 8 entsprechend ein (Bezugsebene Gewin-
de).
Fehler Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (i) blinkt, Messung nicht möglich
Messwerkzeug ist außerhalb der
Betriebstemperatur von –10 °C
bis +50 °C (in der Funktion
Dauermessung bis +40 °C).
Abwarten, bis das
Messwerkzeug
Betriebstemperatur
erreicht
Batteriewarnung (f) erscheint
Batteriespannung lässt nach
(Messung noch möglich).
Batterien bzw. Akkus
wechseln
Batteriewarnung (f) blinkt, Messung nicht möglich
Batteriespannung zu gering Batterien bzw. Akkus
wechseln
OBJ_BUCH-947-007.book Page 14 Friday, July 8, 2016 10:44 AM
