166 | Русский 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools П о окон ч ании второго из м ерени я зна ч ение п ло щ ади авто м ати ч ески расс ч ит ы ваетс я и в ы све ч иваетс я в строке результата c . О тдельн ы е из- м е…

Русский | 165

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Выбранная настройка звука сохраняется при выключении

и включении измерительного инструмента.

Смена единицы измерения

На индикаторе измеренных значений Вы можете в любой

момент изменить единицу измерения.

Вы можете выбрать следующие единицы измерения:

–измерение длины: м, см, мм,

–измерение площади: м

–измерение объема: м

Чтобы изменить единицу из-

мерения, нажимайте кнопку выбо-

ра режима 3 до тех пор, пока на ди-

сплее не появится индикатор изме-

нения единицы измерения. Нажи-

мая кнопку «плюс» 6 или кнопку

«минус» 12, выберите необходи-

мую единицу измерения.

Режимы измерений

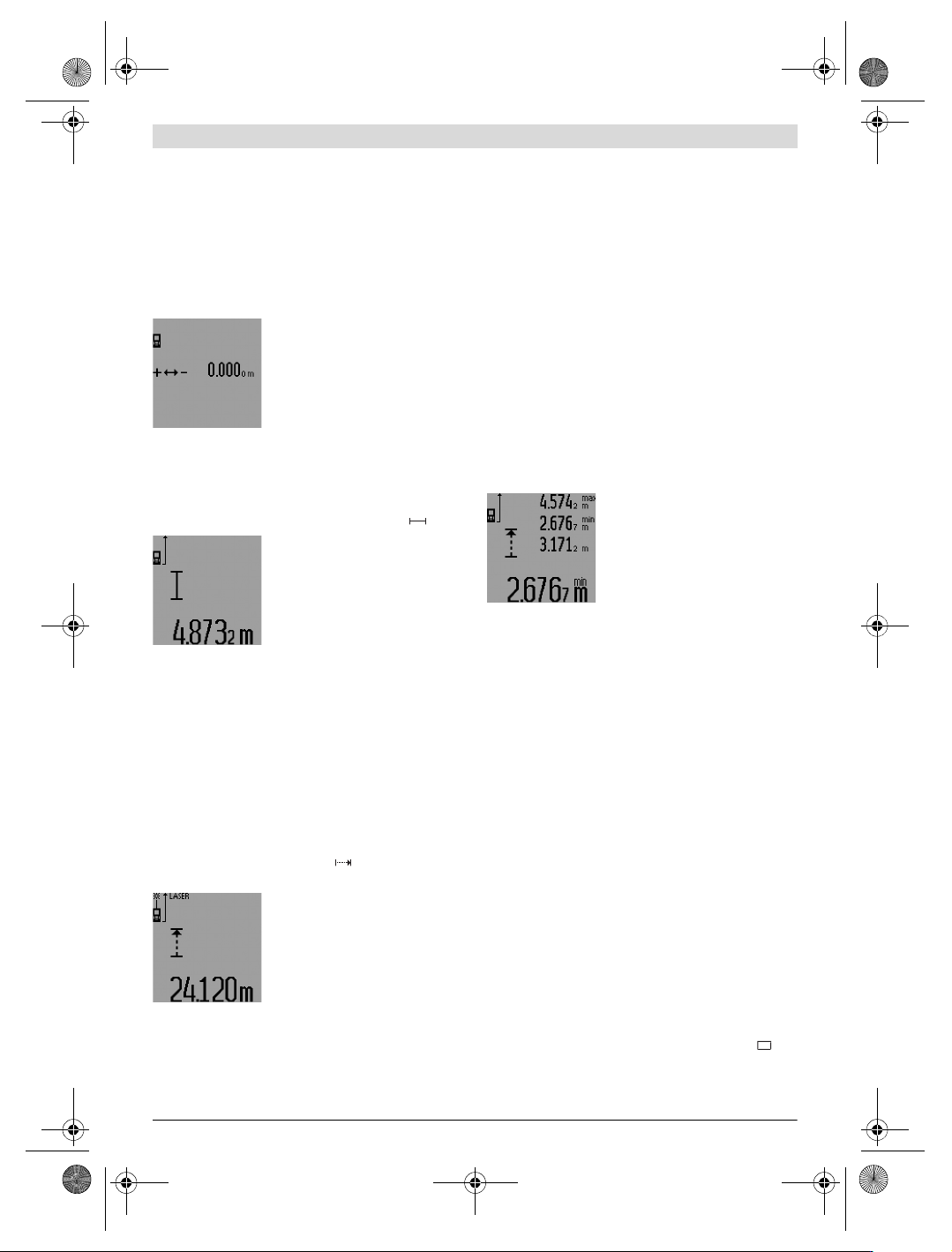

Простое измерение длины

Для измерения длины нажимайте кнопку 4, пока на ди-

сплее не появится индикатор измерения длины .

Для наведения и для выполнения

измерения коротко нажмите кноп-

ку измерения 7.

Измеренное значение появляется в

строке результата c.

При выполнении нескольких

продолжительных измерений друг

за другом результаты

последних измерений отображают-

ся в строках измеренных значений a.

Продолжительное измерение

При продолжительном измерении измерительный

инструмент можно передвигать относительно цели, при

этом измеренное значение актуализируется прибл. ка-

ждые 0,5 с. Вы можете, напр., передвигаться от стены на

необходимое расстояние, актуальное расстояние всегда

отображается на дис

плее.

Для продолжительных измерений сначала выберите фун-

кцию измерения длины и затем нажимайте кнопку изме-

рения 7 до тех пор, пока на дисплее не высветится индика-

тор продолжительных измерений . Лазер включается,

и немедленно начинается измерение.

Текущее измеренное значение по-

является в строке результата c.

Коротким

нажатием на кнопку из-

мерения 7 Вы можете прервать

продолжительное измерение.

Последнее измеренное значение

появляется в строке результата c.

Продолжительным нажатием кноп-

ки измерения 7 Вы можете снова начать продолжитель-

ное измерение.

Продолжительное измерение автоматически выключает-

ся через 5 мин. Последнее изм

еренное значение продол-

жает высвечиваться в строке результата c.

Измерение минимума/максимума (см.рис.F–G)

Измерение минимума служит для определения самого ко-

роткого расстояния от неизменяемой исходной точки.

Оно помогает, например, при определении вертикалей

или горизонталей.

Измерение максимума служит для определения са

мого

большого расстояния от неизменяемой исходной точки.

Оно помогает, например, при определении диагоналей.

Для простого измерения минимума/максимума выберите

сначала режим измерения длины и затем нажмите кнопку

13. В строке результата c появляется символ «min» для из-

мерения миним

ума. Для измерения максимума снова на-

жмите кнопку 13, чтобы в строке результата появился

символ «max». Затем нажмите кнопку измерения 7. Лазер

включается, и измерение начинается.

Перемещайте лазер по желаемой цели туда и обратно (на-

пример, угол помещения при определении диагоналей)

так, чтобы исх

одная точка измерения (например, нако-

нечник упорного штифта 18) всегда оставался на одном и

том же месте.

В строке результата c (в зависимо-

сти от выбранного режима) появля-

ется минимальное/максимальное

измеренное значение. Оно посто-

янно актуализируется, если теку-

щее значение длины будет мень-

шим/большим чем предыдущ

ее

минимальное/максимальное зна-

чение. В строках измеренных значений a отображается

максимальное («max»), минимальное («min») и текущее

измеренное значение.

Чтобы закончить измерение минимуму/максимума, ко-

ротко нажмите кнопку измерения 7. Если Вы снова на-

жмете кнопку измерения, измерение начинается сначала.

Вы м

ожете использовать измерение мини-

мума/максимума также и при измерении длины в других

режимах измерения (напр., при измерении площади).

Для этого нажмите при измерении соответствующего от-

дельного значения кнопку 13 один раз для измерения ми-

нимума или два раза для измерения максимума. Затем на-

жм

ите кнопку измерения 7, чтобы включить лазерный

луч. Передвигайте измерительный инструмент таким

образом, чтобы можно было измерить минимальное/мак-

симальное значение, и нажмите кнопку измерения 7, что-

бы перенять значение минимума/максимума в текущий

расчет.

При измерении длины с в

ыдержкой по времени и в режи-

ме разметки измерение минимума/максимума выполнить

невозможно.

Измерение минимума/максимума автоматически выклю-

чается через 5 мин.

Измерение площади

Для измерения площади нажимайте кнопку 4, пока на ди-

сплее не поя

вится индикатор измерения площади .

Измерьте длину и ширину друг за другом как при измере-

нии длин. Между обоими измерениями лазерный луч оста-

ется включенным.

OBJ_BUCH-947-007.book Page 165 Friday, July 8, 2016 10:44 AM

166 | Русский

1 609 92A 1YW | (8.7.16) Bosch Power Tools

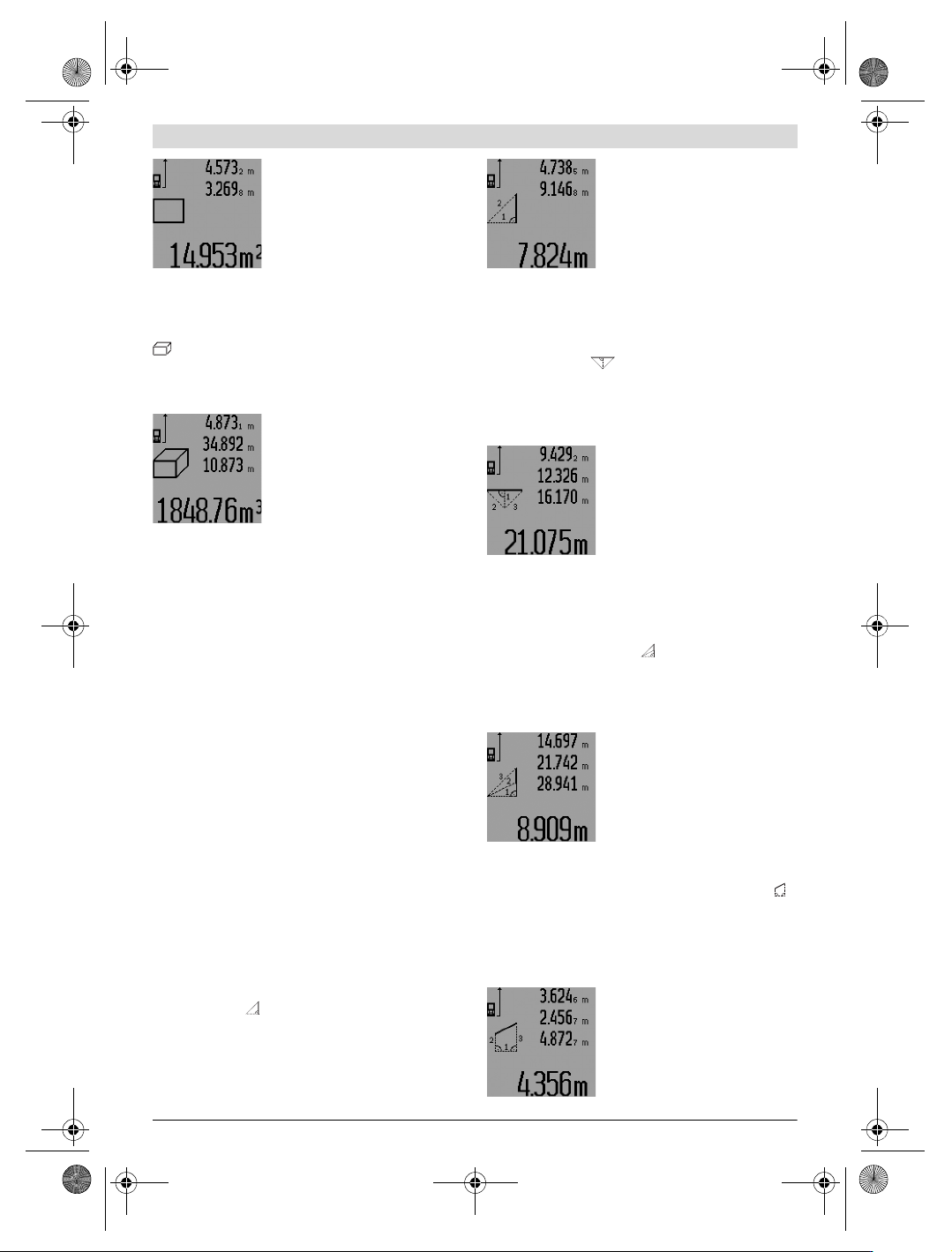

По окончании второго измерения

значение площади автоматически

рассчитывается и высвечивается в

строке результата c. Отдельные из-

меренные значения отображаются

в строках измеренных значений a.

Измерение объема

Для измерения объема нажимайте кнопку 4 до тех пор, по-

ка на дис

плее не появится индикатор измерения объема

После этого измерьте длину, ширину и высоту друг за дру-

гом как при измерении длин. Между тремя измерениями

лазерный луч остается включенным.

По окончании третьего измерения

объем автоматически рассчитыва-

ется и высвечивается в строке ре-

зультата c. Отдельные измеренные

значения отображаютс

я в строках

измеренных значений a.

Значения, превышающие

999999 м

, не могут отображать-

ся, на дисплее высвечивается «ERROR» и «––––». Разде-

лите измеряемый объем на отдельные измерения, кото-

рые можно рассчитать по отдельности и затем сложить.

Косвенное измерение длин (см. рис. H–K)

Косвенное измерение длин служит для измерения рассто-

яний, которые невозможно измерить прямым путем, если

на траектории луча существует препятствие или нет целе-

вой повер

хности, служащей в качестве рефлектора. Для

получения правильных результатов измерения поверхно-

сти должны находиться точно под прямым углом (теорема

Пифагора).

Следите за тем, чтобы во время измерения исходная точка

измерения (напр., задний край измерительного инстру-

мента) находилась строго на одном и том же месте (исклю-

чение: из

мерение трапеции).

В перерыве между отдельными измерениями лазерный

луч остается включенным.

Косвенное измерение длин можно выполнять в четырех

режимах измерения, в которых можно определять раз-

личные расстояния. Чтобы выбрать режим измерения, на-

жимайте кнопку выбора реж

има 3 до тех пор, пока на ди-

сплее не появится символ необходимого режима измере-

ния.

a) Простое измерение по теореме Пифагора

(см.рис.Н)

Нажимайте кнопку выбора режима 3 до тех пор, пока на

дисплее не появится индикатор простого измерения по те-

ореме Пифагора .

Измерьте, как и при измерении длин

ы, расстояния «1» и

«2» в указанной последовательности. Следите за тем, что-

бы отрезок «1» и искомый отрезок «E» находились под

прямым углом.

По окончании последнего измере-

ния результат для искомого отрезка

«E» отображается в строке резуль-

тата c. Отдельные измеренные зна-

чения отображаются в строках из-

меренных значений a.

b) Двойное измерение по теореме Пифагора

(см

.рис.I)

Нажимайте кнопку выбора режима 3 до тех пор, пока на

дисплее не появится индикатор двойного измерения по

теореме Пифагора .

Измерьте, как и при измерении длины, отрезки «1», «2» и

«3» в указанной последовательности. Следите за тем, что-

бы отрезок «1» и измеряемый отрезок «E» находились под

прямым углом.

По окончании последнего измере-

ния результат для

искомого отрезка

«E» отображается в строке резуль-

тата c. Отдельные измеренные зна-

чения отображаются в строках из-

меренных значений a.

c) Комбинированное измерение по теореме Пифагора

(см.рис.J)

Нажимайте кнопку выбора режима 3 до тех пор, пока на

дисплее не появится индикатор комбинированного изме-

рения по теореме Пиф

агора .

Измерьте, как и при измерении длины, отрезки «1», «2» и

«3» в указанной последовательности. Следите за тем, что-

бы отрезок «1» и измеряемый отрезок «E» находились под

прямым углом.

По окончании последнего измере-

ния результат для искомого отрезка

«E» отображается в строке резуль-

тата c. Отдельные измеренные зна-

чения отображаются в строках из-

меренных значений a.

d) Измерение трапеции (см.рис.K)

Нажимайте кнопку выбора режима 3 до тех пор, пока на

дисплее не появится индикатор измерения трапеции .

Измерьте, как и при измерении длины, отрезки «1», «2» и

«3» в указанной последовательности. Следите за тем, что-

бы измерение отрезка «3» начиналось точно в конечной

точке отрезка «1», а отрезки «1» и «2», а также «1» и «3»

находились под п

рямым углом.

По окончании последнего измере-

ния результат для искомого отрезка

«E» отображается в строке резуль-

тата c. Отдельные измеренные зна-

чения отображаются в строках из-

меренных значений a.

OBJ_BUCH-947-007.book Page 166 Friday, July 8, 2016 10:44 AM

Русский | 167

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

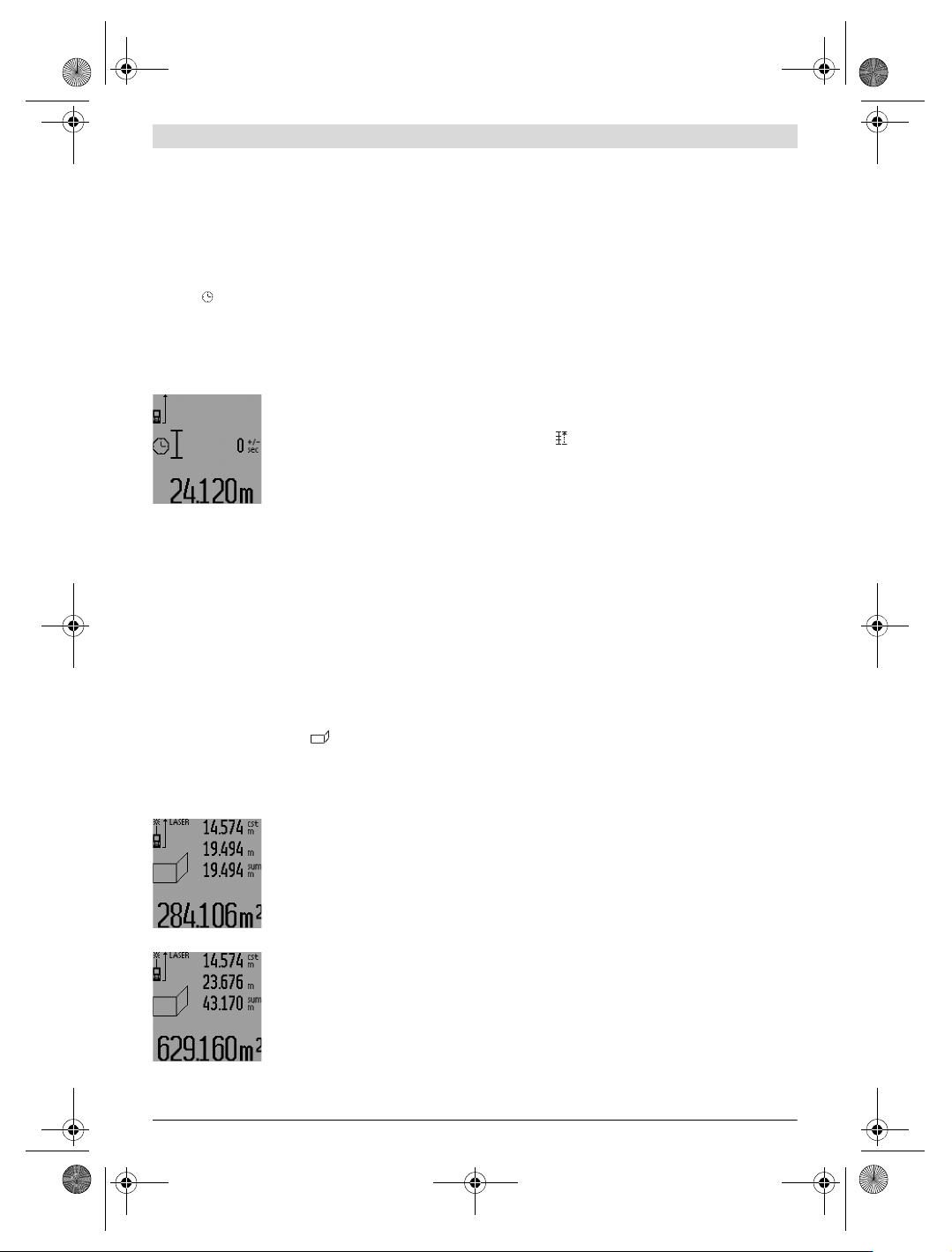

Измерение длины с выдержкой по времени

Измерение длины с выдержкой по времени служит, напр.,

для измерения в труднодоступных местах или если в про-

цессе измерения нужно предотвратить перемещение

измерительного инструмента.

Для измерения длины с выдержкой по времени нажимай-

те кнопку выбора режима 3 до тех пор, пока на дисп

лее не

появится индикатор измерения длины с выдержкой по

времени .

В строке измеренных значений a отображается времен-

ной интервал между подачей команды и выполнением из-

мерения. Вы можете настроить временной интервал в ди-

апазоне между 1 с и 60 с, нажимая кнопку «плюс» 6 или

кнопку «минус» 12.

Затем нажм

ите кнопку измерения

7, чтобы включить лазерный луч и

навести инструмент на цель. Снова

нажмите кнопку измерения 7, что-

бы дать команду измерения. Изме-

рение выполняется по истечении

заданного временного интервала.

Измеренное значение отображает-

ся в строке результата c.

Сложение и вычитание результатов измерения, а также

измерение минимума/максимум

а при измерении длины с

выдержкой по времени невозможно.

Измерение площади стены (см.рис.L)

Измерение площади стен позволяет определить общую

площадь нескольких стен, имеющих одинаковую высоту.

В приведенном примере должна быть определена общая

площадь нескольких стен, которые имеют одинаковую

высоту A, но разную

длину B.

Для измерения площади стен нажимайте кнопку выбора

режима 3 до тех пор, пока на дисплее не появится индика-

тор измерения площади стен .

Измерьте высоту помещения A, как при измерении высо-

ты. Измеренное значение («cst») отображается в верхней

строке измеренных значений

a. Лазер остается включен-

ным.

Затем измерьте длину B

первой

стены. Площадь рассчитывается

автоматически и отображается в

строке результата c. Значение дли-

ны появляется в средней строке из-

меренных значений a. Лазер оста-

ется включенным.

Измерьте теперь длину B

второй

стены. Отображаемое в средней

строке измеренных значений a зна-

чение прибавляется к длине B

Сумма обоих значений длины

(«sum», которая отображается в ни-

жней строке измеренных значений

a), умножается на сохраненное в

памяти значение высоты A. Значение общей площади

стен отображается в строке результата c.

Вы можете измерять сколько угодно других длин B

, кото-

рые автоматически прибавляются и умножаются на высо-

ту A.

Условием для точного вычисления площади является еди-

ная первая измеренная длина (в примере высота помеще-

ния A) для всех отдельных площадей.

Для нового измерения площади стен с новой вы

сотой по-

мещения A трижды нажмите кнопку 16.

Режим разметки (см.рис.М)

Режим разметки служит для перенесения расстояния,

значение которого получается путем измерения или зада-

ется. Этот режим можно использовать, напр., при нанесе-

нии расстояний между перегородками в гипсокартонных

литах.

Для режима разметки нажимайте кнопку выбора режима

3 до тех пор, пока на дисплее не появится индикатор режи-

ма разметки .

Вы можете настроить режим разметки следующим обра-

зом:

– Чтобы задать известное значение, нажимайте кнопку

«плюс» 6 или кнопку «минус» 12 до тех пор, пока в вер-

хней строчке измеренных значений не отобразится

необходимое значение a. При продолжительном нажа-

тии на кнопку «плюс» 6 или кнопку «минус» 12 значе-

ния на дисплее непрерывно перелистываются. Лазер

при этом еще не включается.

– Для измерения значения разметки коротко нажмите

один раз на кнопку измерени

я 7 для наведения инстру-

мента на цель и еще раз для начала операции измере-

ния. После этого лазерный луч остается включенным.

–Вы можете скорректировать измеренное или заданное

значение разметки путем нажатия кнопки «плюс» 6 или

«минус» 12.

После определения значения разметки нажмите продол-

жительно на кнопку измерения 7, чтобы нач

ать операцию

измерения.

Теперь передвигайте измерительный инструмент для вы-

полнения разметки в необходимом направлении. В строке

результата c постоянно отображается текущее значение

общего расстояния. В верхней строке измеренных значе-

ний a продолжает отображаться выбранное значение раз-

метки.

В средней и нижней строке измеренных значений a

ото-

бражается коэффициент частоты («x»), то есть сколько

раз значение разметки содержится во всем отрезке, и

разница («dif») между целым кратным значением размет-

ки и длиной всего отрезка.

Если общая длина отрезка немного меньше, чем целое

кратное, то на дисплее появляется отрицательное значе-

ние разницы и ближайшее к нему большее кратное значе-

ние разметки.

Передвигайте измерительный инструмент до тех пор, по-

ка в средней строке измеренных значений a не отобразит-

ся необходимое кратное значение разметки, а значение

разницы в нижней строке измеренных значений a не со-

ставит «0,0 м». Затем перенесите исходную точку измере-

ния.

OBJ_BUCH-947-007.book Page 167 Friday, July 8, 2016 10:44 AM
