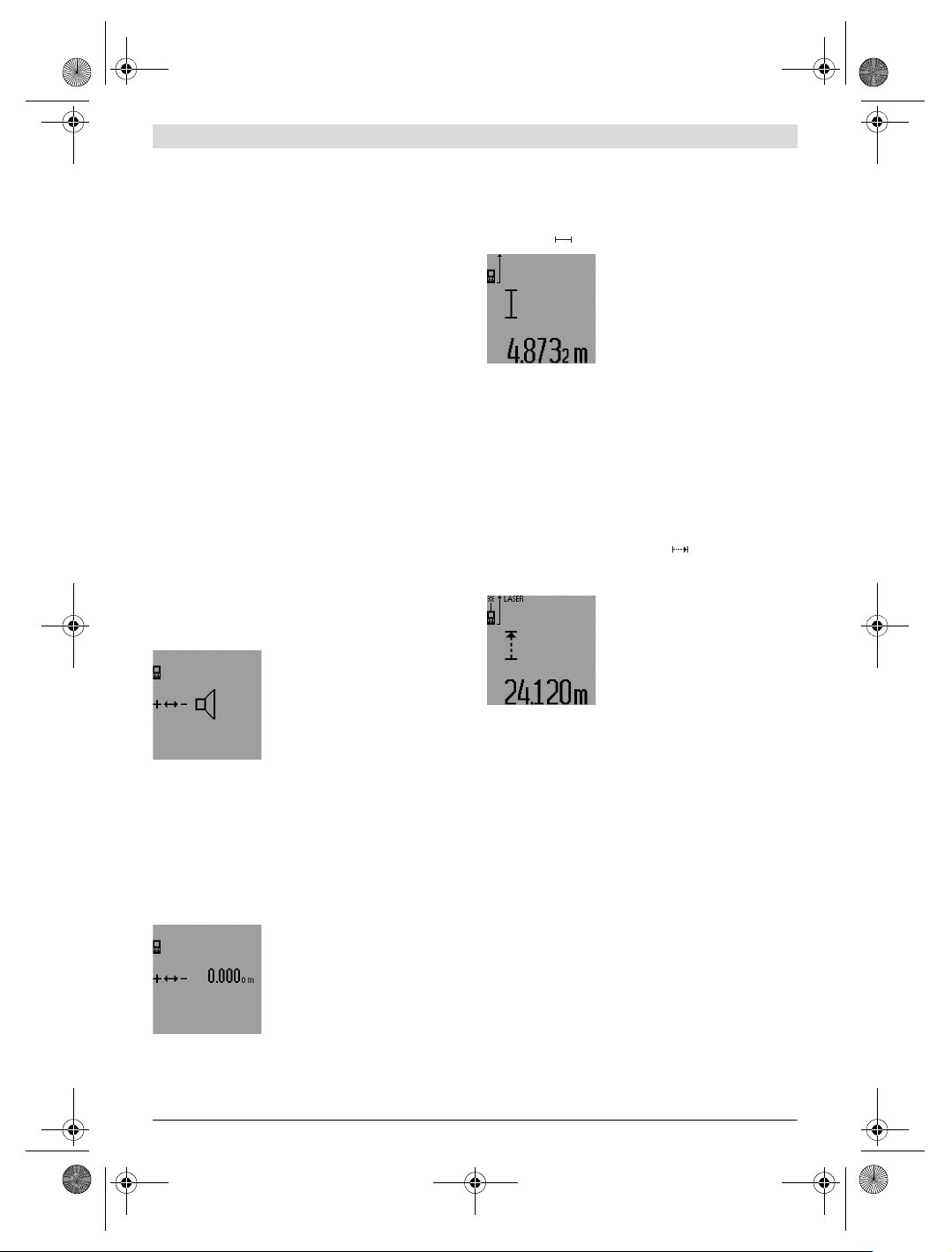

żądanej płaszczyzny odniesienia. Po każdym włączeniu urzą-

dzenia pomiarowego automatycznie wyznaczana jest jego tyl-

na krawędź jako płaszczyzna odniesienia.

Późniejsza zmiana płaszczyzny odniesienia dokonanych już

pomiarów (np. przy wyświetlaniu wartości pomiarowej w ze-

stawieniu (liście)) nie jest możliwa.

Ciągła emisja wiązki

W razie potrzeby urządzenie pomiarowe można przestawić na

tryb pracy ciągłej. W tym celu należy nacisnąć przycisk ciągłej

emisji wiązki 2. Wskaźnik „LASER“ świeci się na wyświetlaczu

światłem ciągłym.

 Nie wolno kierować wiązki laserowej w stronę osób i

zwierząt, jak również spoglądać w wiązkę (nawet przy

zachowaniu większej odległości).

W przypadku takiego ustawienia, wiązka lasera emitowana

jest także i pomiędzy pomiarami. Aby rozpocząć pomiar, wy-

starczy raz krótko nacisnąć przycisk 7.

Aby wyłączyć emisję ciągłą, należy ponownie nacisnąć przy-

cisk 2 lub wyłączyć urządzenie pomiarowe.

Jeżeli emisja ciągła wiązki lasera zostanie wyłączona podczas

pomiaru, pomiar jest automatycznie zakańczany.

Podświetlenie wyświetlacza

Aby uruchomić podświetlenie wyświetlacza, należy wcisnąć

przycisk 11. Jeżeli przez 10 sekund od momentu włączenia

podświetlenia wyświetlacza nie zostanie wciśnięty żaden

przycisk, podświetlenie automatycznie wyłącza się w celu

oszczędzania baterii.

Sygnał dźwiękowy

Aby włączyć lub wyłączyć sygnał

dźwiękowy należy naciskać przycisk

3 aż do ukazania się na wyświetlaczu

wskaźnika sygnału dźwiękowego. Po-

przez wciskanie przycisku plus 6 lub

minus 12 dokonywany jest wybór po-

żądanej nastawy.

Wybrana funkcja sygnału dźwiękowego jest podczas wyłącza-

nia i włączania urządzenia pomiarowego zapamiętywana.

Zmiana jednostki miary

Dla prawidłowego wyświetlenia wartości pomiarowych moż-

na dokonać zmiany jednostki miary.

Możliwy jest wybór między następującymi jednostkami miary:

– Pomiar odległości: m, cm, mm,

–Pomiar powierzchni: m

– Pomiar kubatury (objętości): m

Aby dokonać zmiany jednostki miary

należy naciskać przycisk 3 aż do uka-

zania się na wyświetlaczu wskaźnika

zmiany jednostki miary. Poprzez wci-

skanie przycisku plus 6 lub minus 12

dokonywany jest wybór pożądanej

nastawy.

Funkcje pomiaru

Pojedynczy pomiar odległości

Aby dokonać pomiaru odległości należy dotąd naciskać przy-

cisk 4, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia-

ru odległości .

Aby nakierować wiązkę na cel, należy

raz krótko nacisnąć przycisk pomiaru

Wartość zostanie wyświetlona w pa-

sku wyniku c.

W przypadku większej ilości pomia-

rów odległości, następujących jeden

po drugim, ostatnie wyniki pomiarów wyświetlone zostaną w

paskach wartości pomiarowych a.

Pomiar ciągły

Podczas pomiaru ciągłego urządzenie pomiarowe można

przybliżyć relatywnie do celu, przy czym wartość pomiarowa

aktualizowana jest co 0,5 sekundy. Możliwe jest więc na przy-

kład odsunięcie się od ściany aż do pożądanej odległości, a

aktualną odległość można będzie nadal odczytać.

Aby dokonać pomiaru ciągłego należy najpierw wybrać funk-

cję »pomiar odległości«, a następnie tak długo naciskać przy-

cisk »pomiar« 7, aż na wyświetlaczu ukaże się wskaźnik

pomiaru ciągłego. Laser włącza się i rozpoczyna się proces

pomiaru.

Aktualna wartość pomiarowa zosta-

nie wyświetlona w pasku wyniku c.

Krótkie naciśnięcie przycisku »po-

miar« 7 przerywa pomiar ciągły. W

pasku wyniku c wyświetlona zostanie

ostatnio pomierzona wartość. Dłuż-

sze naciśnięcie przycisku »pomiar« 7

uruchomi funkcję pomiaru ciągłego

na nowo.

Funkcja pomiaru ciągłego wyłącza się samoczynnie po 5 min.

W pasku wyniku c pozostanie ostatnio pomierzona wartość.

Funkcja minimum/maksimum (zob. rys. F–G)

Funkcja pomiaru minimalnego służy do ustalenia najkrótszej

odległości od stałego punktu odniesienia. Pomaga ona np.

przy sprawdzaniu poziomu i pionu.

Funkcja pomiaru maksymalnego służy do ustalenia najdłuż-

szej odległości od stałego punktu odniesienia. Pomaga ona

np. przy wyznaczaniu przekątnych.

Aby dokonać pojedynczego pomiaru minimum/maksimum,

należy najpierw ustawić funkcję »pomiar odległości«, a na-

stępnie wcisnąć przycisk 13. W pasku wyniku c wyświetlone

zostanie symbol »min« oznaczający pomiar minimum. Aby

dokonać pomiarów maksimum, należy ponownie wcisnąć

przycisk 13 tak, aby w pasku wyniku wyświetlony został sym-

bol »max«. Ponownie wcisnąć przycisk »pomiar« 7. Laser

włącza się i rozpoczyna się proces pomiaru.

Przesuwać laser nad wybranym obiektem (np. kątem w po-

mieszczeniu, w przypadku ustalania przekątnych) w ten spo-

sób, aby punkt odniesienia (np. czubek końcówki 18) znajdo-

wał się zawsze w tym samym miejscu.

OBJ_BUCH-947-007.book Page 128 Friday, July 8, 2016 10:44 AM

Polski | 129

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

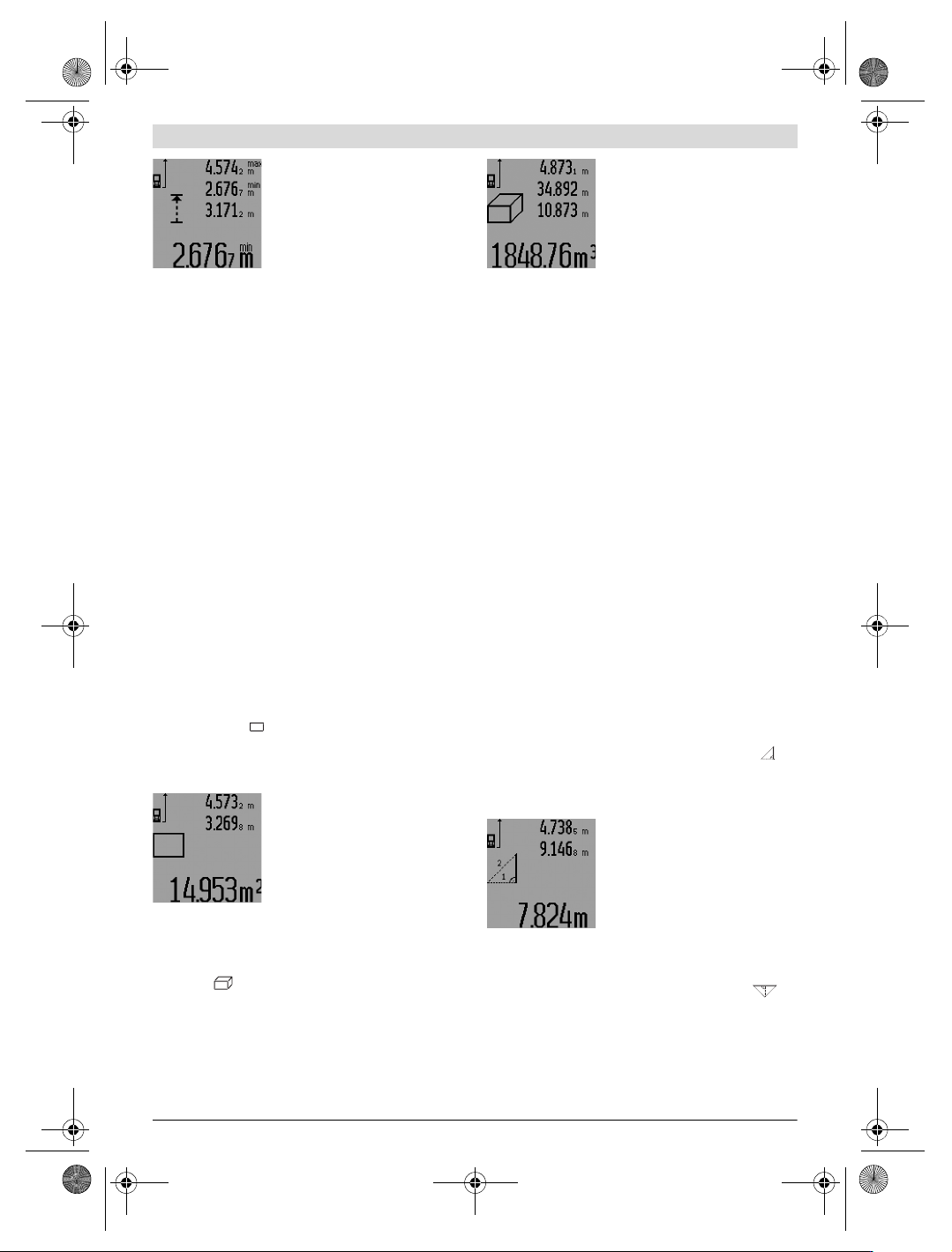

W pasku wyniku c wyświetlona zosta-

nie (w zależności od dokonanego

uprzednio wyboru) minimalna

względnie maksymalna wartość. War-

tość ta zastępowana będzie nową za-

wsze wtedy, gdy aktualna wartość po-

miaru będzie mniejsza lub większa niż

dotychczasowa wartość minimalna

lub maksymalna. W paskach wartości pomiarowych a wy-

świetlona zostanie wartość maksymalna (»max«), minimalna

(»min«) i aktualna wartość pomiarowa.

Aby zakończyć pomiar minimum/maksimum należy krótko na-

cisnąć na przycisk pomiaru 7. Ponowne naciśnięcie przycisku

pomiaru uruchomi funkcję pomiaru na nowo.

Pomiar minimum/maksimum może być wykorzystywany tak-

że podczas pomiarów odległości wchodzących w skład in-

nych funkcji pomiarowych (np. pomiaru powierzchni). W tym

celu należy – po ustaleniu pojedynczych wartości

pomiarowych – jednokrotnie wcisnąć przycisk 13 dla pomia-

ru minimum względnie dwukrotnie dla pomiaru maksimum.

Aby włączyć wiązkę lasera należy nacisnąć przycisk pomiaru

7. Urządzenie pomiarowe należy przesuwać w taki sposób, by

pożądana wartość minimum względnie maksimum została po-

mierzona, a następnie należy wcisnąć przycisk pomiaru 7,

aby przejąć wartość minimum względnie maksimum do aktu-

alnie dokonywanego obliczenia.

W przypadku pomiaru odległości przesuniętego w czasie i

podczas funkcji tyczenia nie są możliwe pomiary mini-

mum/maksimum.

Funkcja pomiaru minimum/maksimum wyłącza się samo-

czynnie po 5 min.

Pomiar powierzchni

Aby dokonać pomiaru powierzchni należy dotąd naciskać

przycisk 4, dopóki na wyświetlaczu nie ukaże się wskaźnik po-

miaru powierzchni .

Należy kolejno zmierzyć długość i szerokość, jak w przypadku

pomiaru odległości. Między oboma pomiarami wiązka lasera

jest nieprzerwanie emitowana.

Po zakończeniu drugiego pomiaru,

powierzchnia obliczana jest automa-

tycznie i wyświetlana w pasku wyniku

c. Wartości poszczególnych pomia-

rów wyświetlane są w paskach warto-

ści pomiarowych a.

Pomiar objętości (kubatury)

Aby dokonać pomiaru kubatury, należy dotąd naciskać przy-

cisk 4, dopóki na wyświetlaczu nie ukaże się wskaźnik pomia-

ru kubatury .

Następnie należy zmierzyć długość, szerokość i wysokość,

tak jak w przypadku pomiaru odległości. Między wszystkimi

trzema pomiarami wiązka lasera jest nieprzerwanie emitowa-

na.

Po zakończeniu drugiego pomiaru,

kubatura obliczana jest automatycz-

nie i wyświetlana w pasku wyniku c.

Wartości poszczególnych pomiarów

wyświetlane są w paskach wartości

pomiarowych a.

Wartości przekraczających

999999 m

nie da się wyświetlić –

na wyświetlaczu ukazują się komunikaty: »ERROR« i

»––––«. Objętość, która ma zostać pomierzona należy roz-

łożyć na kilka pomiarów pojedynczych. Każdą z wartości nale-

ży wyliczyć oddzielnie, a następnie zsumować.

Pośredni pomiar odległości (zob. rys. H–K)

Pośredni pomiar odległości służy do pomiaru odległości, w

sytuacjach, kiedy nie są możliwe pomiary bezpośrednie, po-

nieważ bieg promienia zakłócony jest przez jakąś przeszkodę,

lub ponieważ do dyspozycji nie mamy żadnej płaszczyzny mo-

gącej odbić refleks świetlny. Prawidłowe wyniki mogą zostać

tylko wtedy osiągnięte, gdy wymagane przy danym pomiarze

kąty prosty zostaną dokładnie zachowane (twierdzenie Pita-

gorasa).

Należy zwrócić uwagę na to, by punkt odniesienia dla danego

pomiaru (np. tylna krawędź urządzenia pomiarowego) przy

wszystkich pomiarach wchodzących w skład danego procesu

pomiarowego zawsze znajdował się w dokładnie tym samym

miejscu (wyjątek: pomiar trapezowy).

Pomiędzy poszczególnymi pomiarami wiązka lasera pozosta-

nie włączona.

Dla pośredniego pomiaru odległości do dyspozycji stoją czte-

ry funkcje pomiaru, za pomocą których wyznaczyć można od-

cinki o różnej długości. Aby wybrać jedną z funkcji pomiaro-

wych należy wciskać przycisk 3 tak długo, aż na wyświetlaczu

pojawi się symbol pożądanej funkcji pomiarowej.

a) Pojedynczy pomiar Pitagorasa (zob.rys.H)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik pojedynczego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości odcinki »1« i

»2« (w tej kolejności). Należy przy tym zwrócić uwagę, by od-

cinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

b) Podwójny pomiar Pitagorasa (zob.rys.I)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik podwójnego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by odcinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

OBJ_BUCH-947-007.book Page 129 Friday, July 8, 2016 10:44 AM

130 | Polski

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

c) Łączony pomiar Pitagorasa (zob. rys. J)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik łączonego pomiaru Pitagorasa .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by odcinek »1« i mierzony odcinek »E« tworzyły kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

d) Pomiar trapezowy (zob. rys. K)

Wielokrotnie nacisnąć przycisk 3, dopóki na wyświetlaczu nie

ukaże się wskaźnik pomiaru trapezowego .

Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1«,

»2« i »3« (w tej kolejności). Należy przy tym zwrócić uwagę,

by pomiar odcinka »3« rozpoczynał się dokładnie w punkcie

końcowym odcinka »1« i by odcinki »1« i »2« jak również »1«

i »3« tworzyły idealny kąt prosty.

Po zakończeniu ostatniego pomiaru,

wynik mierzonego odcinka »E« wy-

świetlany jest w pasku wyniku c. War-

tości poszczególnych pomiarów wy-

świetlane są w paskach wartości po-

miarowych a.

Przesunięty w czasie pomiar odległości

Przesunięty w czasie pomiar odległości przewidziany został

np. do pomiarów w trudnodostępnym miejscach lub do po-

miarów w sytuacjach, gdy konieczne jest uniknięcie porusze-

nia urządzenia pomiarowego podczas pomiaru.

Aby dokonać przesuniętego w czasie pomiaru odległości nale-

ży dotąd naciskać przycisk 3, dopóki na wyświetlaczu nie uka-

że się wskaźnik przesuniętego w czasie pomiaru odległości .

W pasku wartości pomiarowych a wyświetlony zostanie czas,

który upłynął od momentu rozpoczęcia aż do chwili dokona-

nia pomiaru. Czas ten można ustawić między 1 sek. i 60 sek.,

naciskając przycisk plus 6 lub minus 12.

Aby włączyć wiązkę lasera

i namierzyć cel, należy wcisnąć przy-

cisk pomiaru 7. Aby rozpocząć po-

miar, należy ponownie wcisnąć przy-

cisk 7. Pomiar rozpocznie się po

uprzednio ustawionym czasie. War-

tość pomiarowa zostanie wyświetlo-

na w pasku wyniku c

Dodawanie i odejmowanie wyników jak również pomiar mini-

mum i maksimum są podczas pomiaru przesuniętego w czasie

niemożliwe.

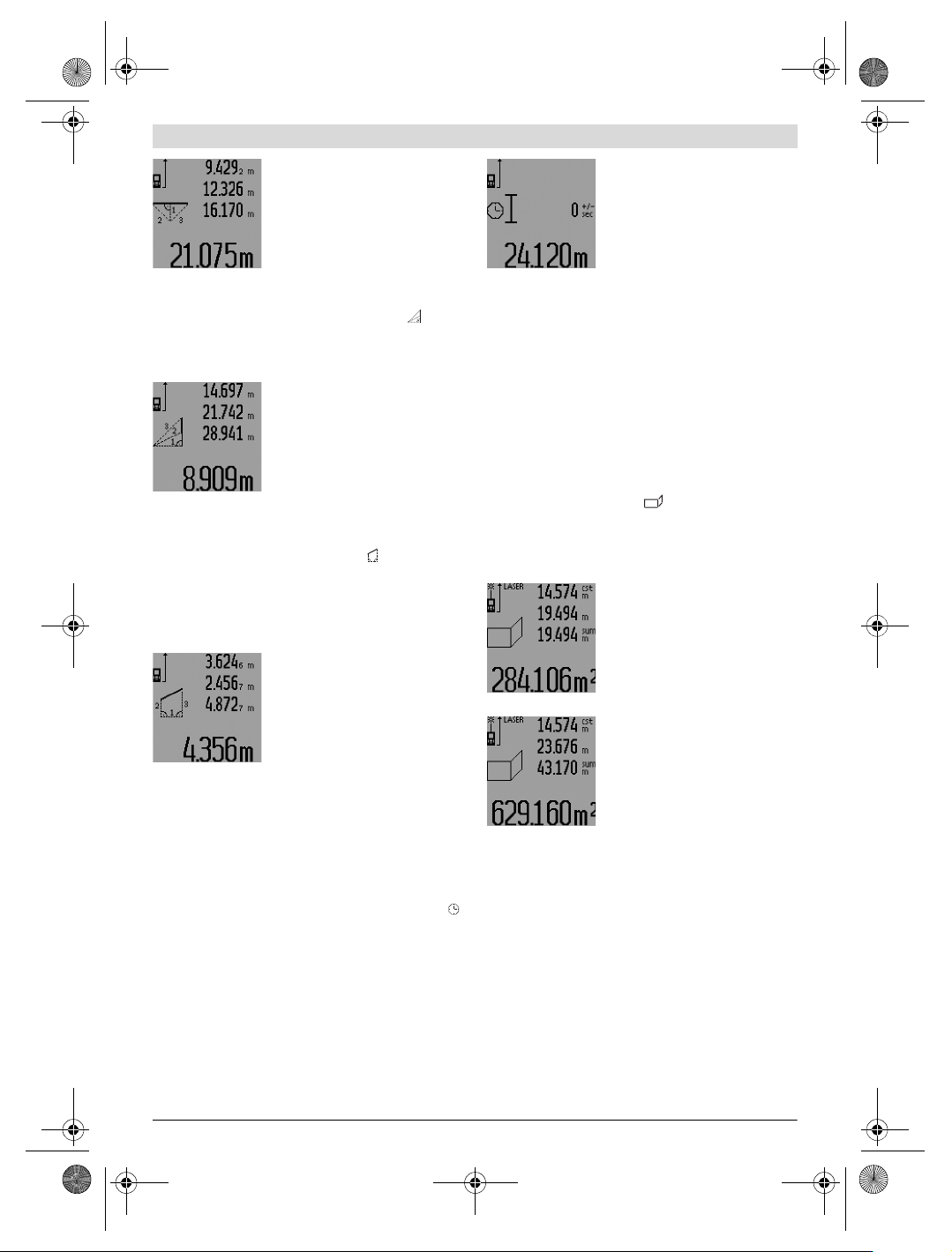

Pomiar powierzchni ścian (zob. rys. L)

Pomiar powierzchni ścian służy do wyznaczania sumy kilku

pojedynczych płaszczyzn, posiadających jedną wspólną wy-

sokość.

W odzwierciedlonym przykładzie określona ma zostać wspól-

na powierzchnia kilku ścian, o tej samej wysokości (wysokość

pomieszczenia) A, lecz różnych długościach B.

Aby dokonać pomiaru powierzchni ścian, należy dotąd naci-

skać przycisk 3, dopóki na wyświetlaczu nie ukaże się wskaź-

nik pomiaru powierzchni ścian .

Zmierzyć wysokość pomieszczenia A, postępując jak w przy-

padku prostego pomiaru odległości. Wartość pomiarowa

(»cst«) wyświetlona zostanie w górnym pasku wartości po-

miarowych a. Laser pozostanie włączony.

Następnie należy zmierzyć długość

pierwszej ściany. Powierzchnia

ściany zostanie automatycznie wyli-

czona i ukazana w pasku wyniku c.

Wartość odległości wyświetlana jest

w środkowym pasku wartości pomia-

rowych a. Laser pozostanie włączo-

ny.

Następnie należy zmierzyć długość

drugiej ściany. Wyświetlona w

środkowym pasku a wartość pojedyn-

czego pomiaru dodawana jest do dłu-

gości B

. Suma obu długości (»sum«,

wyświetlona w górnym pasku a) mno-

żona jest przez zapamiętaną wyso-

kość A. Całkowita wartość pomiaru

powierzchni zostanie wyświetlona w pasku wyniku c.

Możliwy jest pomiar dowolnej ilości odcinków (długości) B

które następnie zostaną automatycznie sumowane i prze-

mnożone przez wysokość A.

Warunkiem prawidłowych wyników pomiaru powierzchni jest

to, by pierwsza pomierzona długość (w naszym przykładzie

wysokość pomieszczenia A) była identyczna dla wszystkich

powierzchni cząstkowych.

Aby dokonać nowego pomiaru powierzchni ściany (z nową

wysokością pomieszczenia) A należy trzykrotnie wcisnąć

przycisk 16.

Funkcja tyczenia (zob.rys.M)

Funkcja tyczenia służy do tyczenia danego odcinka (wartość

tyczenia), którego długość może zostać albo pomierzona, al-

bo podana. Pomaga ona np. przy zaznaczaniu odległości mię-

OBJ_BUCH-947-007.book Page 130 Friday, July 8, 2016 10:44 AM
