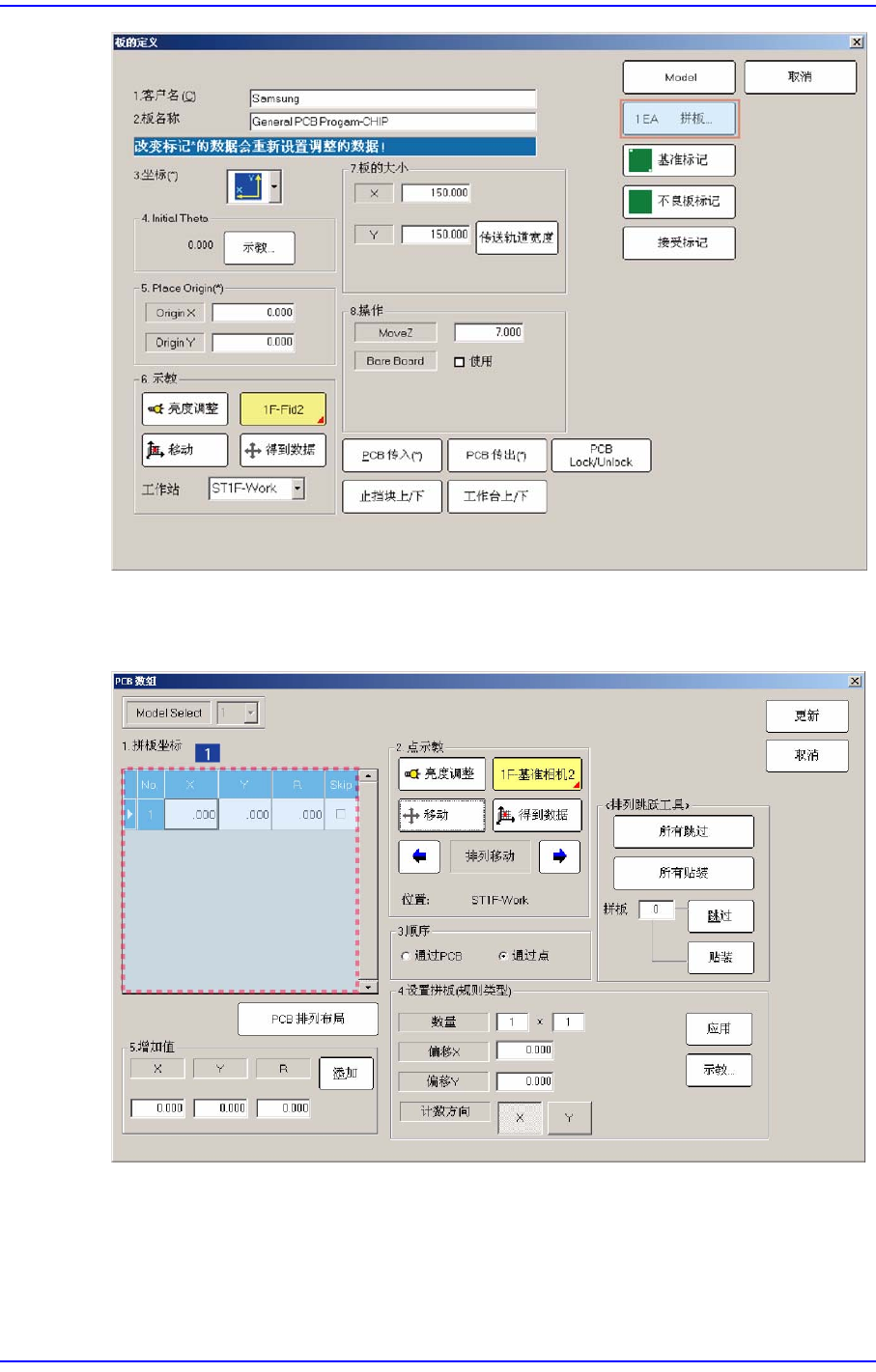

点击<拼板…>按钮时，显示以下对话框。
图
6.3 “PCB
数组
”
对话框
1: Grid
领域
<Model Select> 组合框

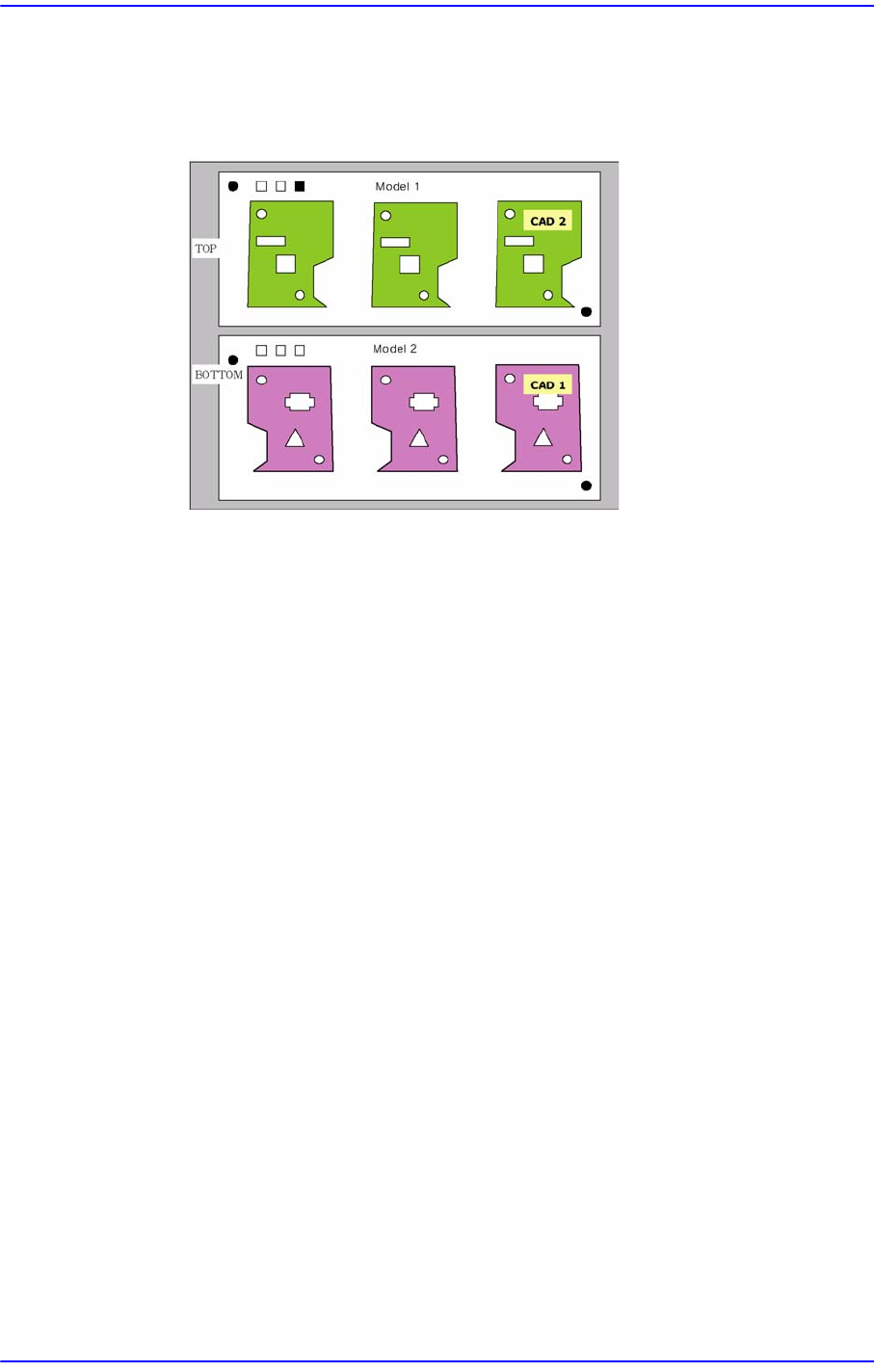

Multi PCB时
6-10
Samsung Component Placer SM431 Administrator’s Guide
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 拼板> 领域
设定多片PCB的每一单片对整片PCB 的”贴装原点”的偏移量。 形成跟 <4. Set
Array (Regular Type)> 领域中设定的Array PCB内的小型PCB数同样的行。
<No.> 列
各行表示Array PCB内的小型PCB的基准Fiducial的坐标。为获取以Array
PCB内的第一个小型PCB的基准Fiducial为原点设置的Offset X, Offset Y值
相同的Offset自动设置其它小型PCB的基准Fiducial。
<Skip.> 列
识别Array PCB内的小型PCB的Fiducial时，为了缩短时间，顺着移动距离最
短的最佳路线识别Fiducial。
<PCB 排列布局> 按钮
Array PCB内的小型PCB中选择不工作的小型PCB时，在观察Array PCB内的小
型PCB的分布状态,决定对相应的小型PCB工作与否时使用。
6-11
Board
定义
1:
小型
PCB

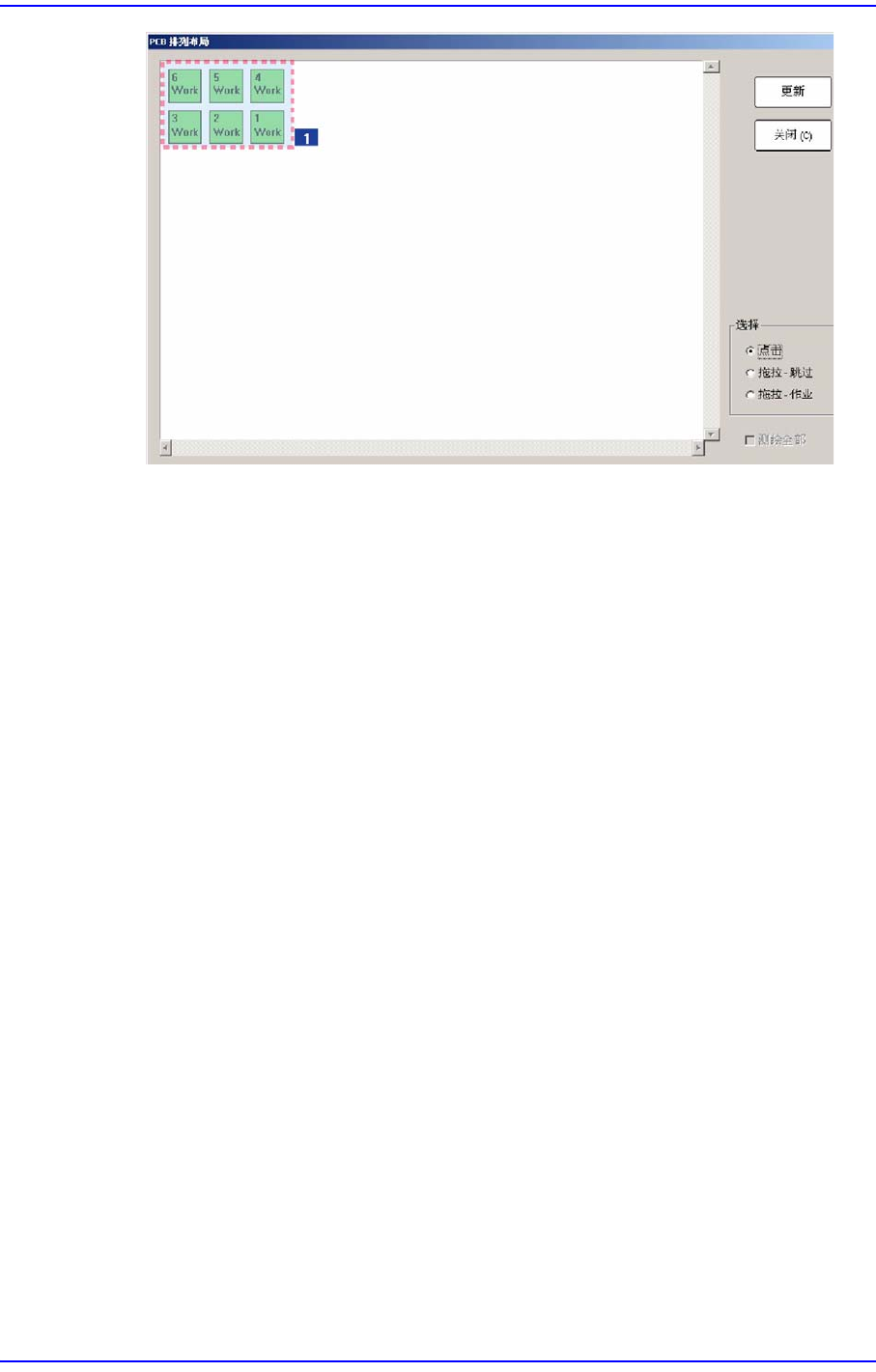

<Selection>选框领域
[Work-工作，Skip-不工作]
<点击>选框
选择该选框的状态下用鼠标拖动 PCB Array Layout画面上显示的小型
PCB，则被选定的小型PCB的状态变更为'Work'状态。一次选择多个小
型PCB时使用。
选择Work 状态的小型PCB则变更为Skip状态 ,选择 Skip状态的小型PCB
则变更为成Work 状态。
<拖拉 - 跳过> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型 PCB，
则被选定的小型PCB设置状态变更为'Skip'。 一次选择多个小型PCB时
使用。
<拖拉 - 作业> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型 PCB，
则被选定的小型PCB设置状态变更为'Work'。一次选择多个小型PCB时
使用。
<更新>按钮
适用变更事项。
<关闭>按钮
不适用变更事项终止相应对话框。
