6-12
Samsung Component Placer SM431 Administrator’s Guide
用于旋转XY, R轴驱动电动机把组合框中选择的对象移动到指定的坐标位置或
用于获取当前坐标。
按钮

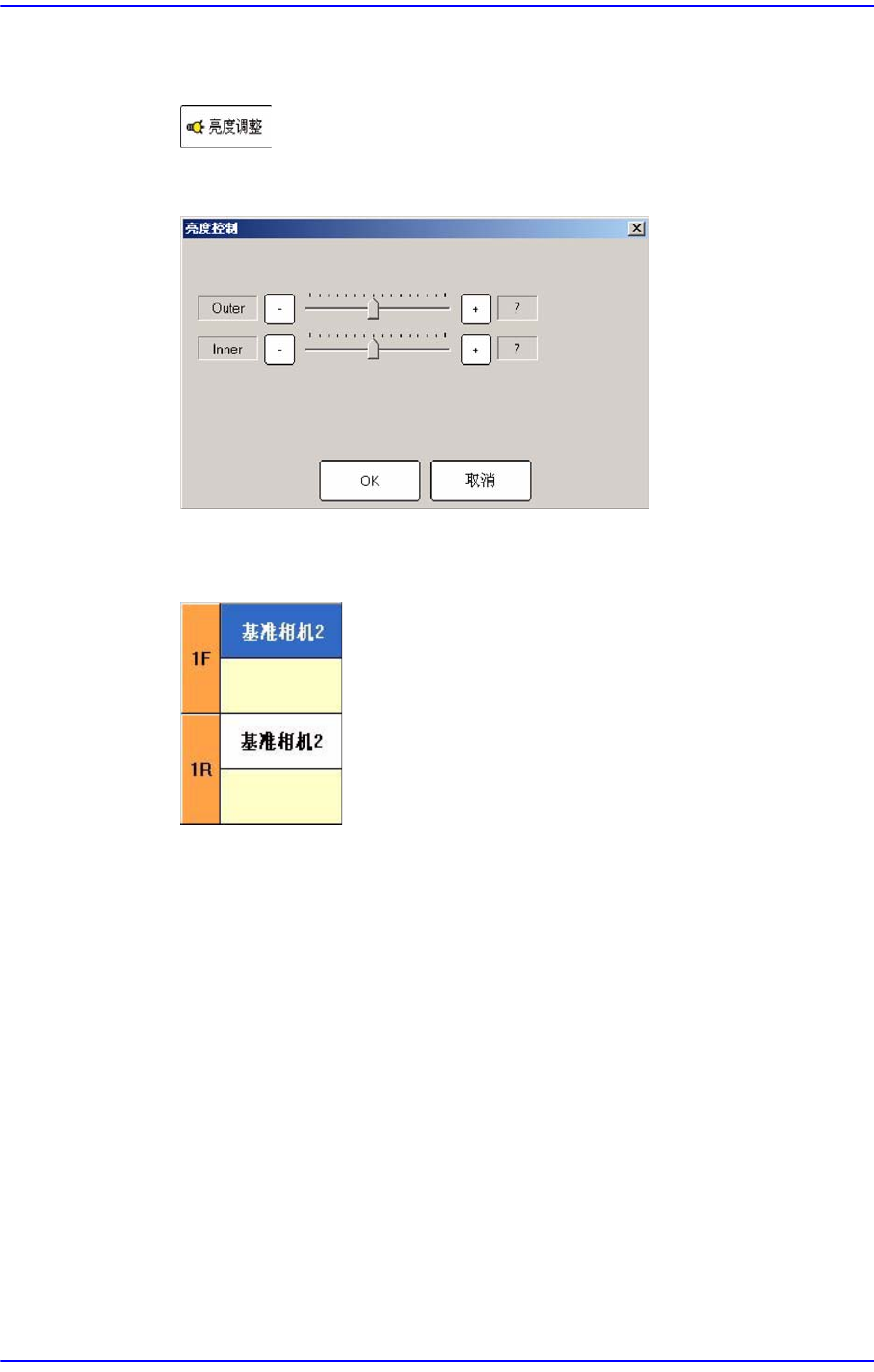

设定识别部品用Fiducial Camera的照明度。按下此按钮时，显示以下画面。
Selection control
为了示教Array坐标选择照相机。可选的对象如下。
1F-基准相机1: 选择正面Gantry的fiducial照相机1。(Option)
1F-基准相机2: 选择正面Gantry的fiducial照相机2。
1R-基准相机 1: 选择后面Gantry的 fiducial照相机1。(Option)
1R-基准相机 2: 选择后面Gantry的 fiducial照相机2。
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。 运行 “Move”按钮之
前，先要用鼠标单击需要移动的位置的坐标值对应的‘Grid 领域’(Array PCB
内的小型PCB的Origin 坐标)
<得到数据> 按钮
以Selection control中选择的对象为基准获取XY, Z轴坐标。. 运行 “得到 ”按
钮之前，用鼠标单击需要取得的位置对应的‘Grid 领域’(Array PCB内的 小型
PCB的Origin 坐标 )。
<排列
移动>
6-13
Board
定义
上图的栅格领域(Area)中设置的顺序依次向 数组位置移动相应的装置确认
是否准确示教时使用。
点击 按钮和 按钮选择当前所选微型PCB的Origin坐标的以前微型
PCB的 Origin坐标或以后PCB的Origin坐标。
<3. 顺序> 领域
选择多片PCB的作业方式。
<通过PCB> 选项按钮
它是完成多片PCB的一片的作业后，再进行下一片的作业的方式。
<通过点> 选项按钮
它是一个周期内完成多片PCB的所有单片的作业后，再进行下一个周期的
方式。
<4. 设置拼板(规则类型)> 领域
进行多片PCB的初始化。此功能在多片PCB为常规的排列方式时，自动设定各
单片的偏移量。
<数量> 编辑框领域
输入多片 PCB的排列片数。
<偏移> 编辑框领域
使用于自动设置Array PCB原点的偏移值。在Array PCB内成为基准的小型
PCB的贴装原点增加Offset值的坐标值，设置Array PCB内的小型PCB贴装
6-14
Samsung Component Placer SM431 Administrator’s Guide
原点。

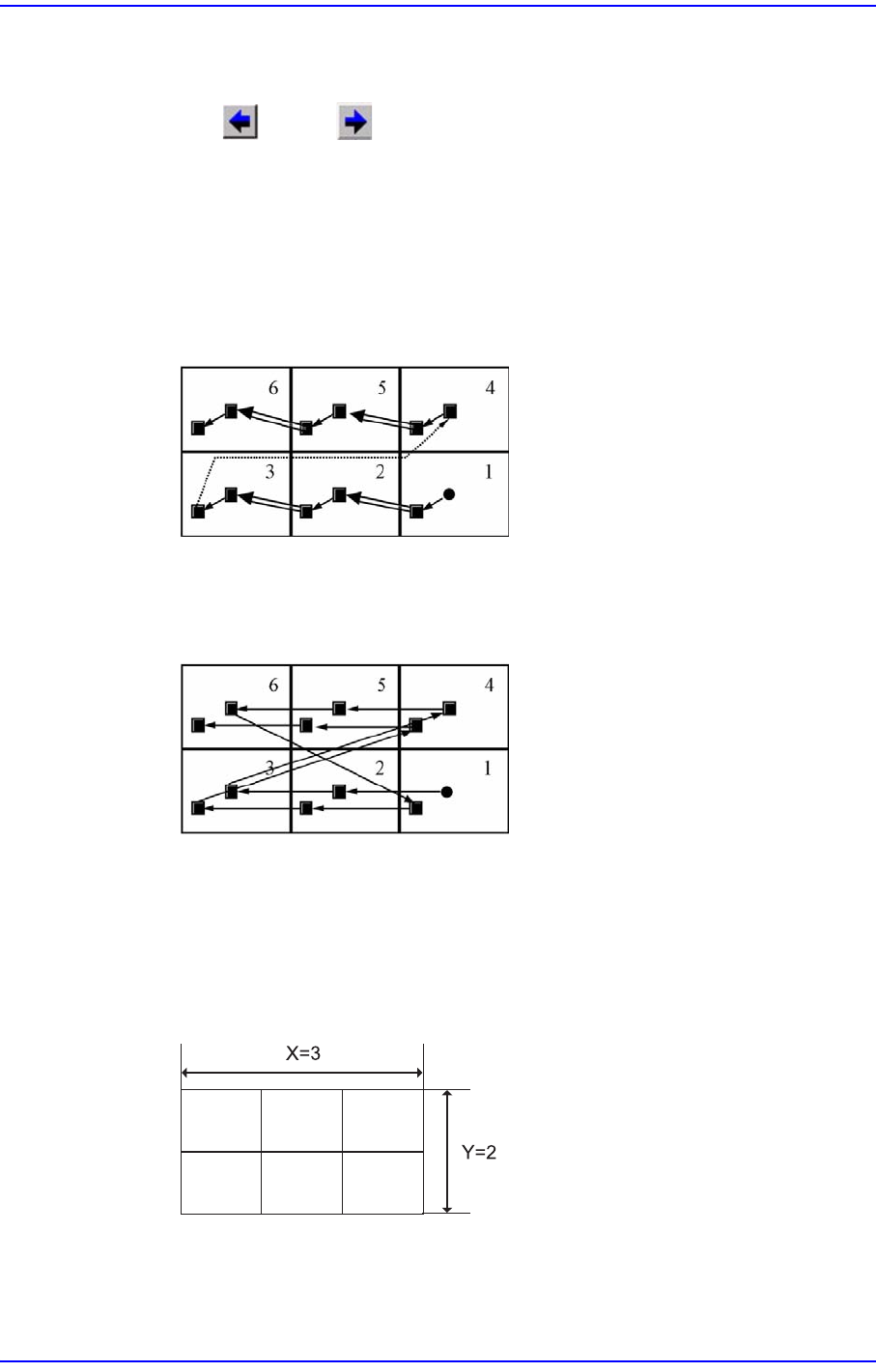

<计数方向> 选项按钮领域
选择多片 PCB的各单片的编号方法。
识别Array PCB内的小型PCB的Fiducial时为了缩短时间沿着移动距离最短
的最佳路径识别Fiducial。
[Direction选择X时，Fiducial Teaching顺序]
1 → 2 → 3 → 6 → 5 → 4
[Direction选择Y时，Fiducial Teaching顺序]
1 → 2 → 4 → 3 → 5 → 6
<示教> 按钮
示教Array PCB偏移。 按下此按钮时依次显示以下画面。
X方向的情况 Y方向的情况
