13-7 系统设置 13.2.2. 废料盒 设定与吸附部件回收厢 Dump Box 有关的数 据。 图 13.6 “ 系统抛料位置 ”TAP 对话框 < 系统默认垃圾箱 > 领域 输入系统回收箱位置。 Dump Box 选择用箭头键 1F ： 显示出当前选定 的 Dump Box 。 (1F ：正 面 Gantry 、 1R ： 背面 Gantry) 每个 Gantry 分配一个系统卸料箱。 单击箭头键后选择需要进行…
13-6
Samsung Component Placer SM431 Administrator’s Guide
13.2. 位置 (Position) [F4]
设定设备的Feeder Base原点及系统回收箱的位置。
13.2.1. 喂料器基座
设置喂料器底座的原点（Origin）。
图
13.5 “
喂料器基座
” TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base的原点。
喂料器底座选择用箭头键
1F：显示出当前选定的喂料器底座。(1F：正 面 、1R：背面)
单击箭头键后选择需要设定喂料器底座原点偏置值的喂料器底座。
<8mm Tape Pickup Point(21Pocket) > XY编辑框
设置喂料器底座的原点坐标。
<取料位置> 编辑框
设定Feeder Base原点的 Z值。
13-7
系统设置
13.2.2. 废料盒
设定与吸附部件回收厢 Dump Box有关的数据。
图
13.6 “
系统抛料位置
”TAP
对话框
<系统默认垃圾箱> 领域
输入系统回收箱位置。
Dump Box选择用箭头键
1F：显示出当前选定的Dump Box。(1F：正 面 Gantry、1R：背面Gantry)
每个Gantry分配一个系统卸料箱。
单击箭头键后选择需要进行设定的卸料箱。
< X, Y> 编辑框
Dump时设定Head的X,Y 位置。 请示教废弃部件的位置（废弃箱的中央）。
<释放Z轴> 编辑框
废弃部件时设置Head轴的Z轴高度。
<长度(X)> 编辑框
输入Dump Box的长度。
<宽度(Y)> 编辑框
输入Dump Box的高度。
<更新> 按钮
13-8
Samsung Component Placer SM431 Administrator’s Guide
变更事项传送到设备后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
13.3. 外围设备 (Peripherals) [F6]
对废弃箱、tray feeder、Flux装置进行设置。
13.3.1. 废料盒
废料盒、tray feeder、Flux装置进行设置。

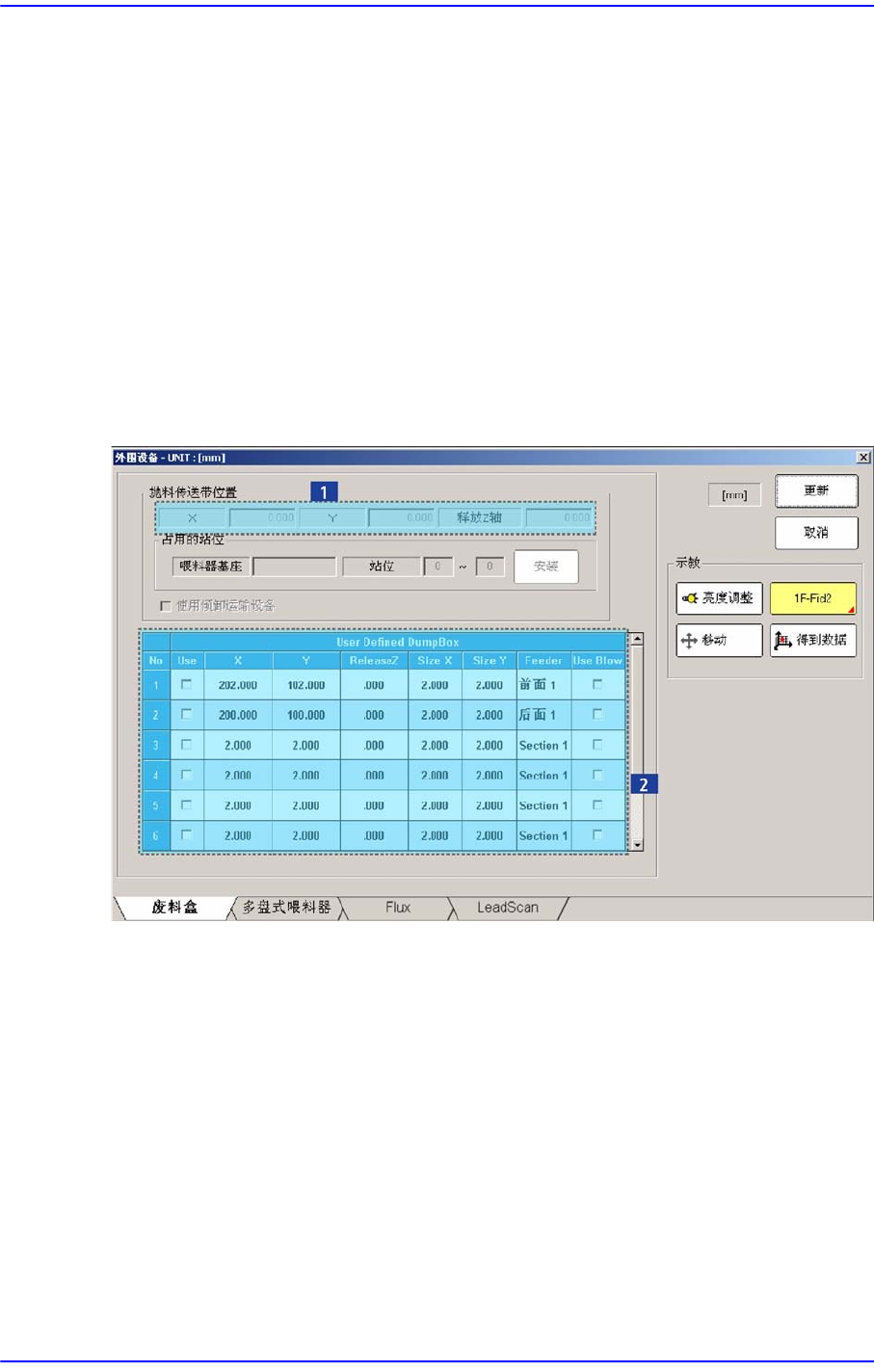

图
13.7 “
废料盒
” TAP
对话框
1: <
位置
>
领域
2: <User Defined Dumpbox>
领域
<抛料传送带位置> 领域
Dump输送机有关设定项目。本设备中无法使用.
<位置> 领域
X, Y: 请示教废弃输送机上废弃部件时的位置。。
释放Z轴:输入Dump部件时的Z轴高度。
<占用的站位> 领域
本设备中无法使用。
<安装> 按钮
