12-45

Machine Calibration

备注正常值的范围如下。

 EL Offset：-5~5mm

 Z Offset：-2~2mm

Z Offset值超过该范围时将在贴片头上引起严重的机制问题，因

此需要检查Home位置、主轴、LM及电机的动作是否正常。

下面是针对R轴偏置的校正过程：

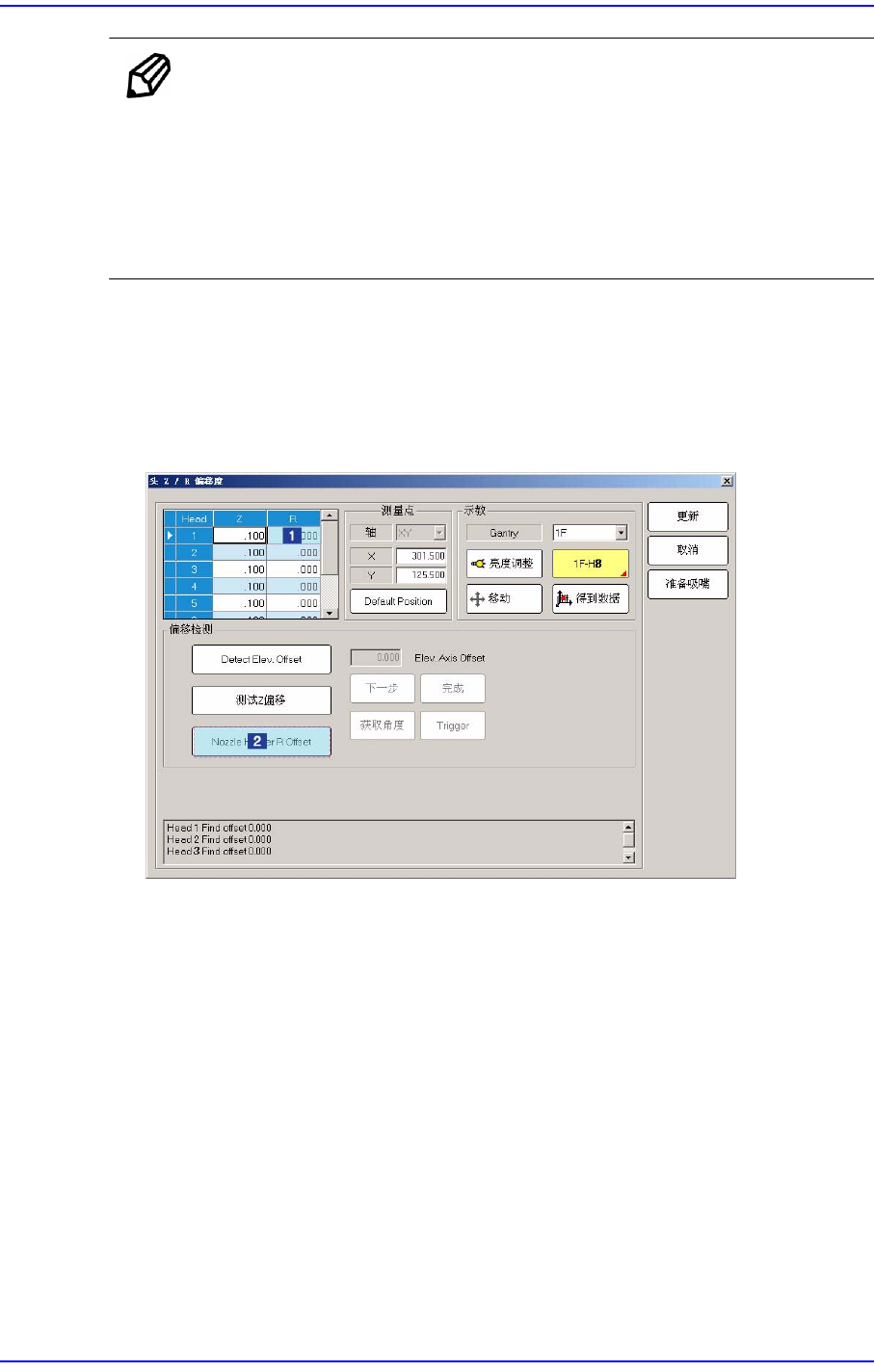

1. 在<Grid>区上针对需要进行校正作业的贴片头的R轴值全部输入“0”。

2. 在<Grid>区单击需要进行校正的贴片头的R轴后，单击<Nozzle Holder R Offset>

键。(在此随意设定为贴片头1)

3. “首先用手拿掉贴片头上的所有吸嘴，Z轴下降后单击[下一个]键”。然后通过手

动方式清除已插入吸嘴夹持器上的所有吸嘴，单击<下一步>键。

12-46

Samsung Component Placer SM431 Administrator’s Guide

4. 将出现下列提示窗口：“上升到识别高度后关闭镜子。需要移动时单击 [下一个]

键”。然后，为了使移动摄像机能够看见贴片头的吸嘴夹持器而驱使贴片头的主

轴上升到元件识别高度，再单击<下一步>键以关闭镜子(Mirror)。

5. 为了使吸嘴夹持器的形状变成“( )”，利用示教盒驱使主轴朝R轴方向旋转。此

时，在机制上与其联动的贴片头的吸嘴夹持器需要沿着同一方向被组装。

12-47

Machine Calibration

亦即，应该如上图所示利用吸嘴夹持器治具使1~8号贴片头在机制上沿着相同

的组装方向事先组装完成。

6. 此时，单击<获取角度>键后输入需要适用的R轴的当前位置 (角度)。

7. 贴片头1~贴片头8也使用同一方法进行测定。

8. Gantry1F的校正作业完毕后，在<Gantry>组合框选择“1R”后按照同一方式进行

校正。
