Samsung Component Placer SM431 Administrator’s Guide
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数 ) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, B: Back Level)
<关闭> 按钮
结束对话框。
12-73
Machine Calibration

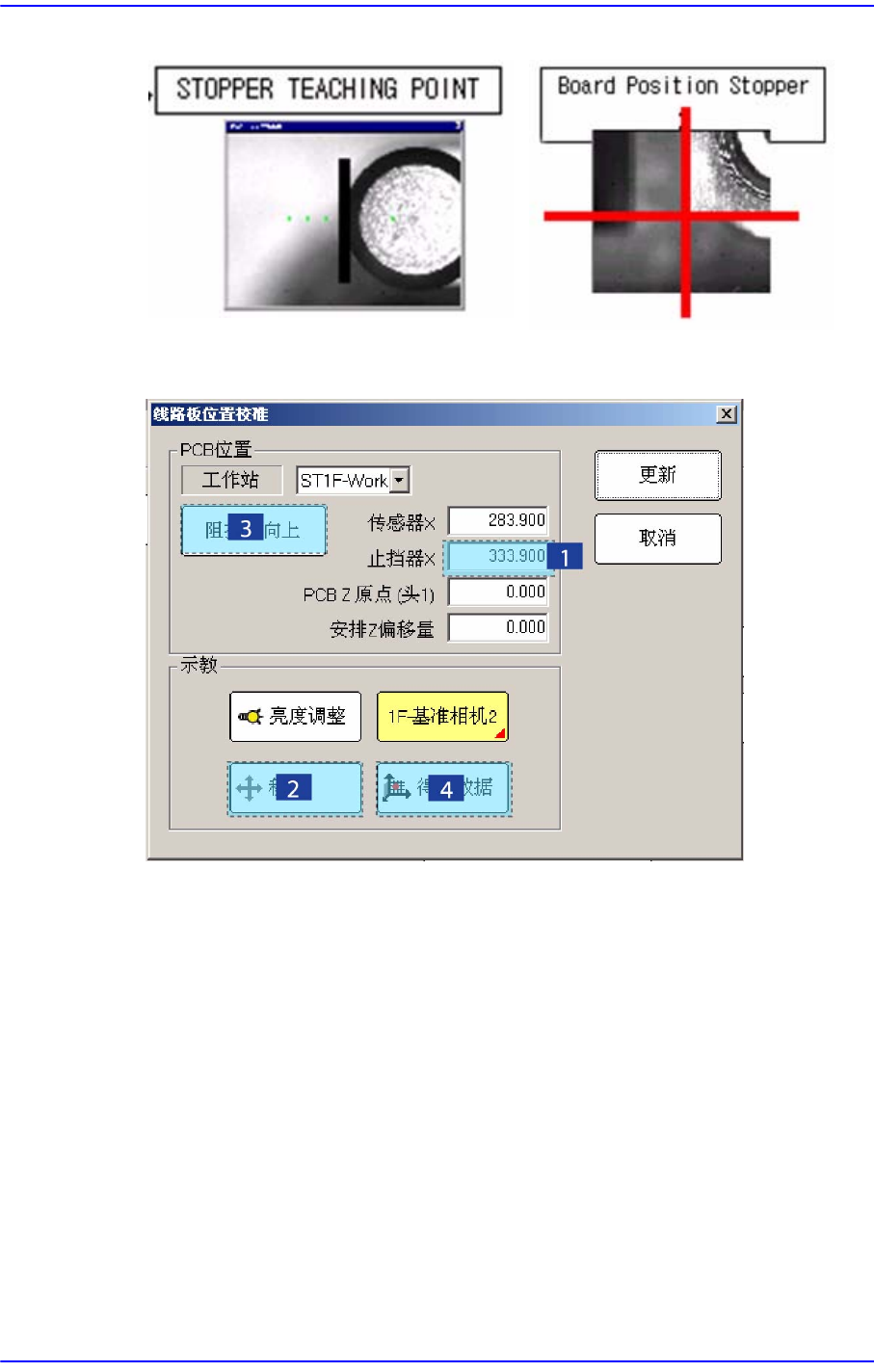

12.3.12. Board Positon Calibration
示教Conveyor贴装领域的 Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<传感器X> 编辑箱，单击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 请利用示教框示教准确的位置。然后单击<得到数据>按钮输入传感器X的准确
坐标值。
在SM431用相同的方法对ST1F-Work和ST1R-Work 各自进行示教。
3. 用鼠标选择<止挡件X> 编辑箱后 单击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <止挡件Toggle> 按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <得到数据> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确示
教 ST1F-Work, ST1R-Work位置。
6. 请单击<止挡件Toggle> 按钮下降制动器。在SM431用相同的方法对ST1F-Work
和ST1R-Work 各自进行示教。
12-74
Samsung Component Placer SM431 Administrator’s Guide
7. 单击<更新 >按钮, 即可保存内容。
