供应装置的设置
<喂料器基座>
显示装有该杆式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在正面带式喂料器底座的情况。
2: 安装在后面带式喂料器底座的情况。。
<站号>
表示装有该杆式的喂料器基座的Slot编号。所表示的编号如下。
0
没有装在任何Slot的情况。
1 - 42
安装在对应的插槽序号的情况。根据 Stick Feeder所占的空间可安装的插
槽受限制。如果要修改Stick Feeder所占的空间请在‘系统设置’菜单的‘
装置’子菜单“Stick Feeder”对话框修改<宽度>领域的数据。
<改变> 按钮
把杆式安装在喂料器基座时，变更将要安装的喂料器基座 单位和 Slot的编
号。单击此按钮时显示以下对话框。
<安装到喂料器基座 > 领域
喂料器基座
显示装有该杆式的喂料器基座。所表示的编号如下。
站号
指定要Stick Feeder的Slot。
<更新> 按钮
保存设定内容后关闭对话框。
<取消> 按钮
不保存设定内容关闭对话框。
<拾取> 按钮
从当前选定的Stick Feeder进行部件贴装。此时，应该提前选择所要贴装部件的
8-18
Samsung Component Placer SM431 Administrator’s Guide
磁头Device)。
详细内容请参照“8.1.1
喂料器基座
（
Feeder Base
）
”的 <拾取> 按钮。
<两点示教…> 按钮
它执行示教杆式喂料器的吸着点时，通过示教装有部品的Pocket对角线两段的2
个点的方法来算出中心点的功能。 详细内容请参照 “8.1.1
喂料器基座
（
Feeder
Base
）
”的 <两点示教…> 按钮。

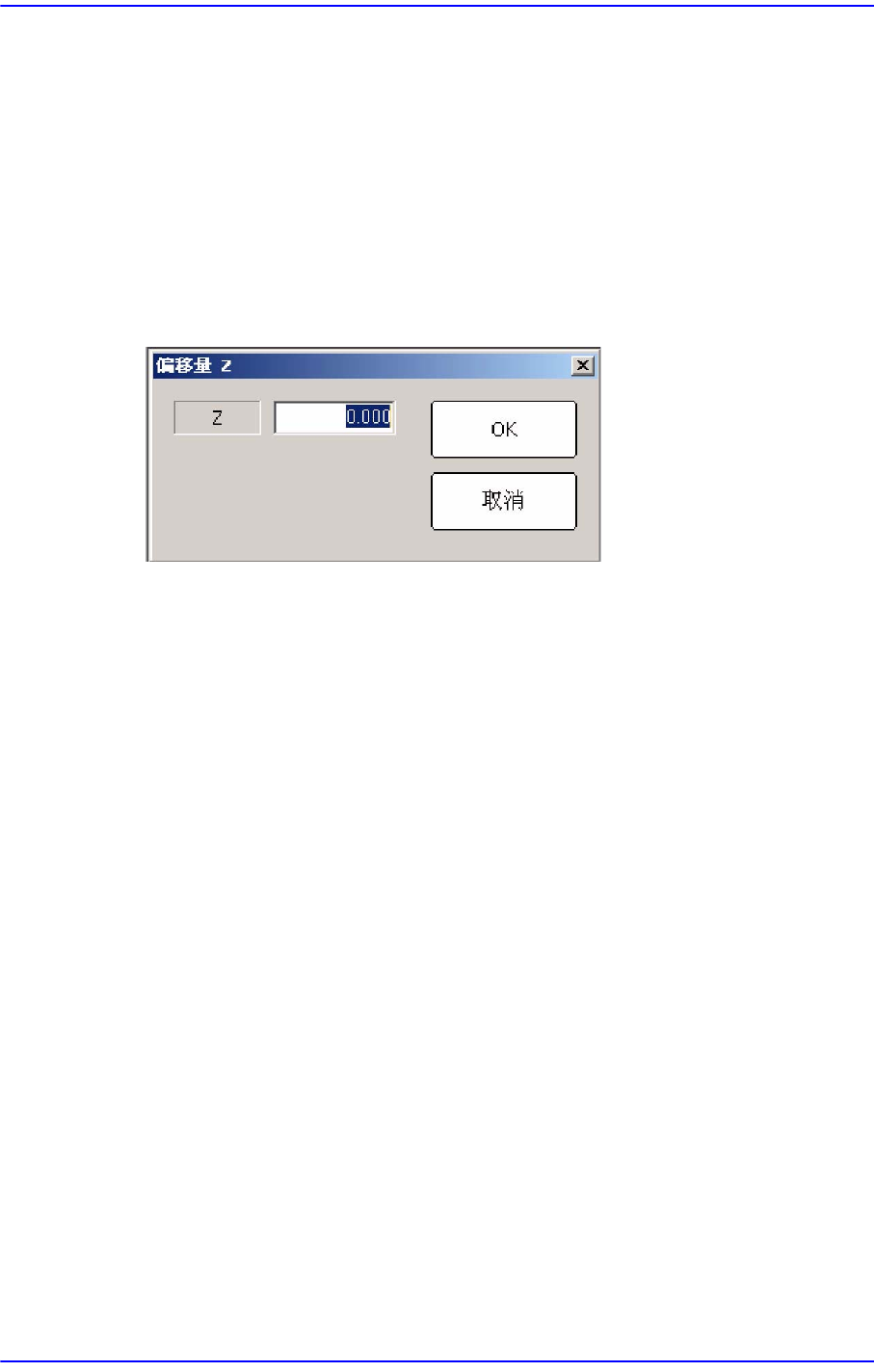

<偏移量...> 按钮
偏移一律适用于在<Grid>领域选择的喂料器的吸附点Z轴坐标。
<Z>编辑框
输入偏移值（Offset）。
<OK> 按钮
保存编辑内容后关闭对话框。
<取消> 按钮
不保存编辑的内容关闭对话框。
<Z轴示教 >按钮
利用空压自动测定对Feeder吸附点的Z轴高度。在HEAD的喷嘴插槽插入CN040
喷嘴后在<Grid>领域选择要测量Z轴高度的Stick Feeder，然后点击<移动>按
钮。
然后点击此按钮则自动执行Z轴高度测量。

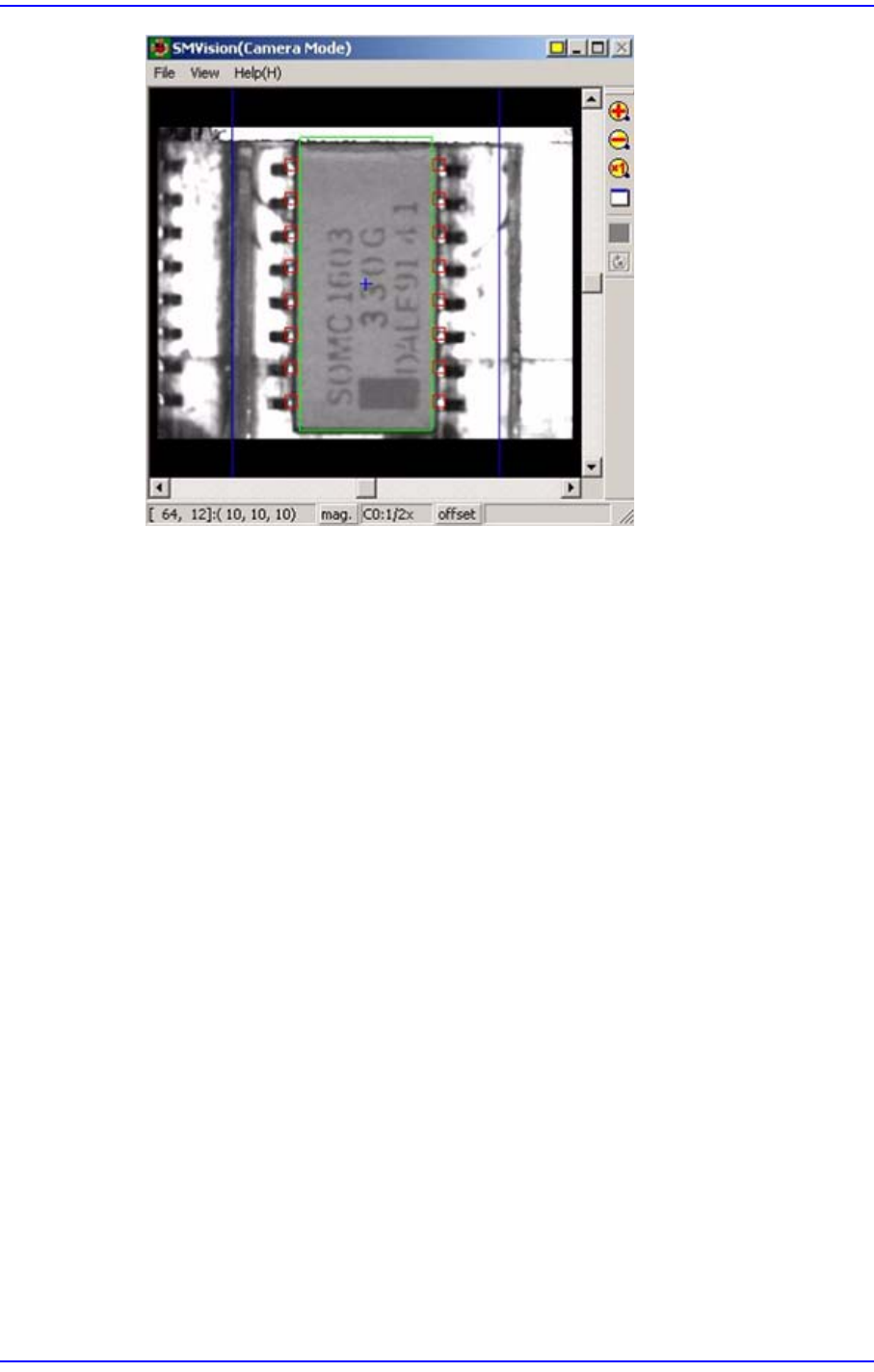

<元件外形> 校验框
如果选择此校验框，为确认吸附位置把Fiducial Camera移动到相应喂料器位置，
则在SMVisionQ窗口显示考虑到相应部件Pick-up角度的Outline形象。
