6-15
Board
定义
示教Array PCB内的小型 PCB 1号原点。 示教完后按下” 输入”键时，显示以
下画面。
示教处于决定偏移位置上的小型PCB原点。 示教完后按下” 输入”键时，显
示以下画面。
按下” 输入”键时，结束多片PCB 的偏移量示教。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片PCB的数据。
<5. 增加值> 领域
设定给<1. 应用>领域的滑移行需追加的X, Y, R值。设定追加值后，单击” 增加”
按钮时，就给滑移行追加设定值。
<排列跳跃工具> 领域
6-16
Samsung Component Placer SM431 Administrator’s Guide
所有跳过：省略对所有Array PCB的作业
所有贴装：进行对所有Array PCB的作业
跳过：省略输入在<号码>编辑框中输入序号的Array PCB作业。
贴装：进行输入在<号码>编辑框中输入序号的Array PCB作业
<更新> 按钮
保存Array设置数据后关闭 “登录排列 ”对话框。
<取消> 按钮
不保存Array设置数据 后关闭“PCB拼板”对话框。
6.3. 基准符号(Fiducial Mark)设定
PCB上有基准点标记时，设定基准点标记的位置和标记的数据。
Fiducial Mark为识别、补正PCB歪扭的PCB上的Mark。如果没有 Fiducial Mark的
PCB，则相对降低贴装程度。

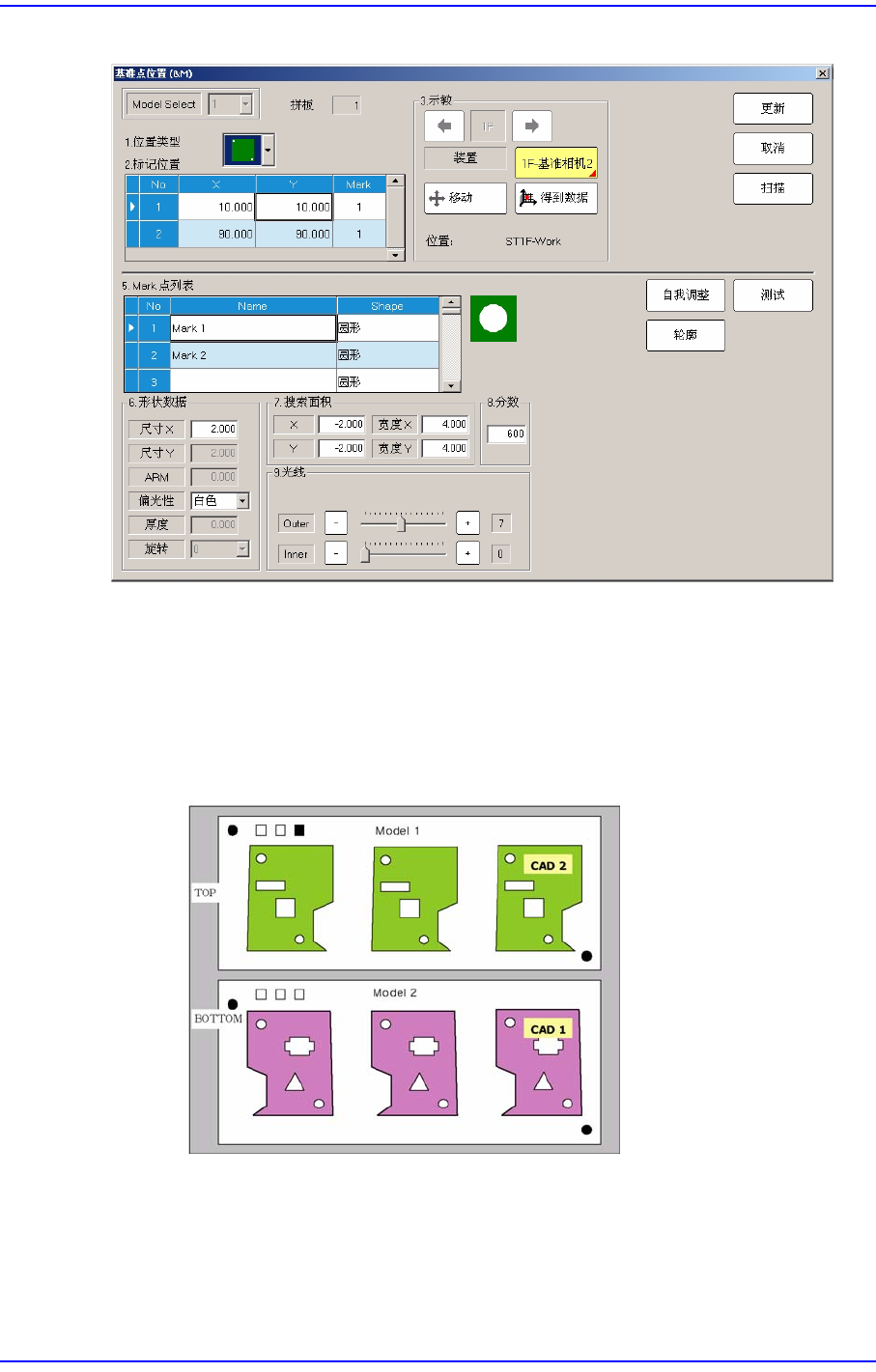

点击<基准标记>按钮时，显示以下画面。
6-17
Board
定义
图
6.4 “
基准点位置
(&M)”
组合框
<Model Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 位置类型> 组合框
Fiducial Mark可选择使用1点, 2点, 3点。
选择1点时, 可补正PCB的X、Y歪扭，但很难补正Theta（角度）。
即PCB外围切削部分非常精密或Fiducial Mark只有1点时使用。不普遍使用。
