7-58
Samsung Component Placer SM431 Administrator’s Guide
7.1.3.5. QFP 部品的数据设定
设定有关QFP 部品排列数据。

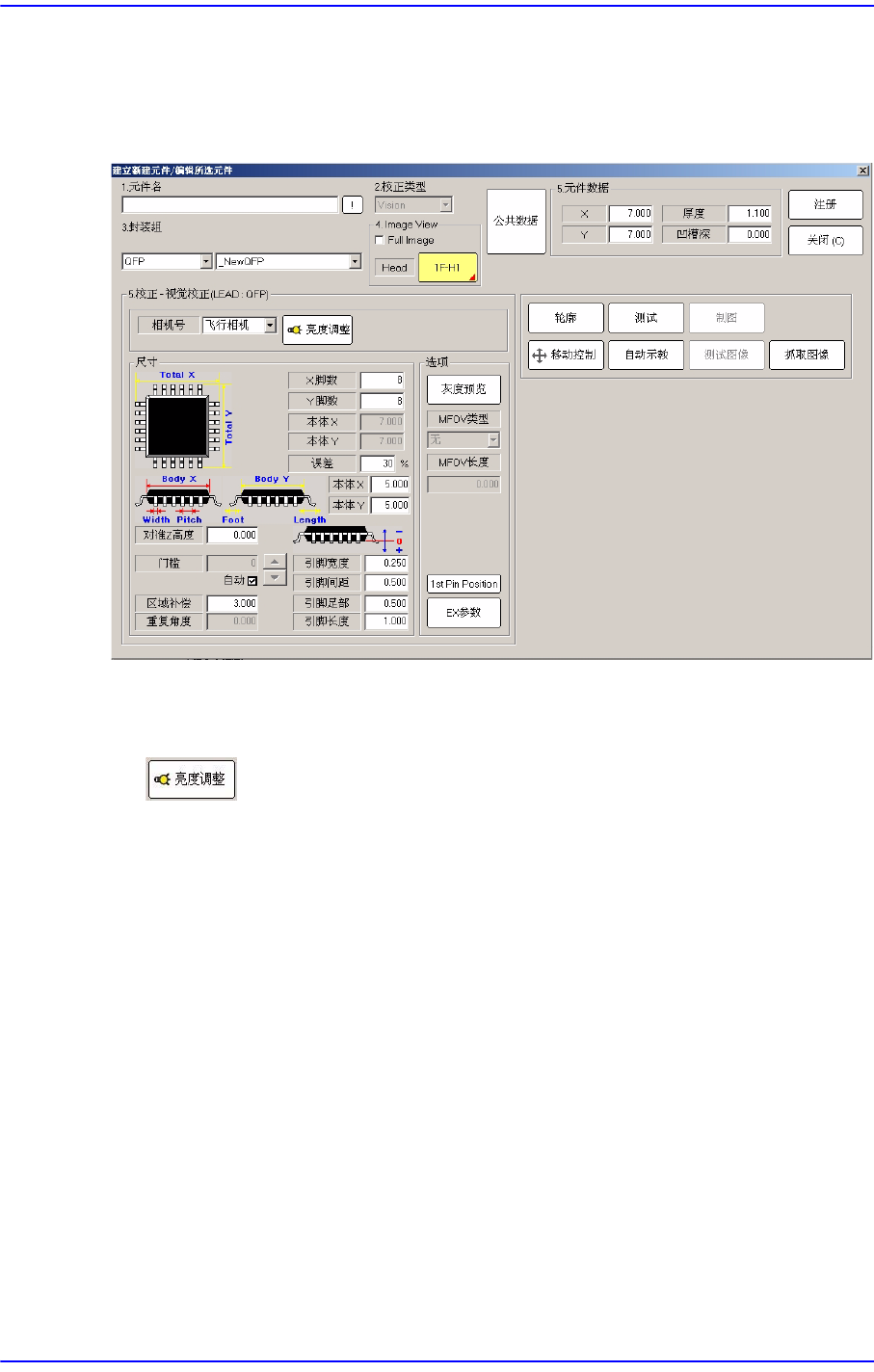

图
7.21 “
封装组
= QFP”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同识别Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1 共同识别Data” 。
<尺寸> 领域
设定排列尺寸。
<X 脚数> 编辑框
输入X方向的Lead数
<Y 脚数> 编辑框
输入Y方向的Lead数
<总数 X> 编辑框
表示部品在X轴方向的整体长度。如果确定<本体 X >和 <引脚长度>两个长
度，以合计的方式表示。( <本体X > + <引脚长度> * 2)
<总数Y > 编辑框
表示部品在Y轴方向的整体长度。如果确定<本体 Y>和<引脚长度>两个长
度，以合计的方式表示。( <本体Y> + <引脚长度> * 2)
7-59
元件的登记
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<本体 X> 编辑框
设定部品身的X轴方向的尺寸。
<本体 Y> 编辑框
设定部品身的Y轴方向的尺寸。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正照像机的引脚的长度。
此外的设定项目请参照 “7.1.1 共同识别Data ” 。
<选项> 领域
设定校正选项的数据。 详细事项请参照 “7.1.1 共同识别Data” 。
<移动控制> 按钮
用于手动吸附部件进行部件识别检验。详细事项请参照 “7.1.1 共同识别Data ” 。
<测试> 按钮
使用设定的 Align 数据执行部件识别。详细事项请参照 “7.1.1 共同识别Data ” 。
<自动示教> 按钮
自动算出部品排列数据。详细事项请参照 “7.1.1 共同识别Data ” 。
7.1.3.6. PLCC 部品的数据设定
设定有关PLCC 部品的排列数据。 详细事项请参照 “7.1.3.5 QFP 部品的数据设定” 。
7.1.4. User IC 部品的数据设定
设定有关User IC部品排列数据。首先，说明有关设定User IC 部品数据时的基本概
念。请参考以下图示。
7-60
Samsung Component Placer SM431 Administrator’s Guide
图
7.22
有关
User IC
部品数据设定的基本概念
1:
登记部品的整体的内容
2:
有关引脚
形状的数据
3:
指定引脚组位置的数据
4:
有关引脚缺口的信息
在User IC 部品数据中有1个Whole Data（完整数据）。
在User IC 部品数据中有最多16个引脚组。
在User IC 部品数据中有等于或少于引脚组数量（最多8个）的引脚参数。
各引脚组必须指定1个引脚参数。
各引脚组具有最多4个引脚缺口。
图
7.23 “User IC”
时的元件编辑对话窗口
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1 共同识别Data”。
