9-12
Samsung Component Placer SM431 Administrator’s Guide
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
如果无法把贴装的部件数据登录在设备的部件DB时显示该部件的清单（未
登录的部件清单）。 请在“部件登录”菜单的“部件登录”对话框登录此清单
的部件。

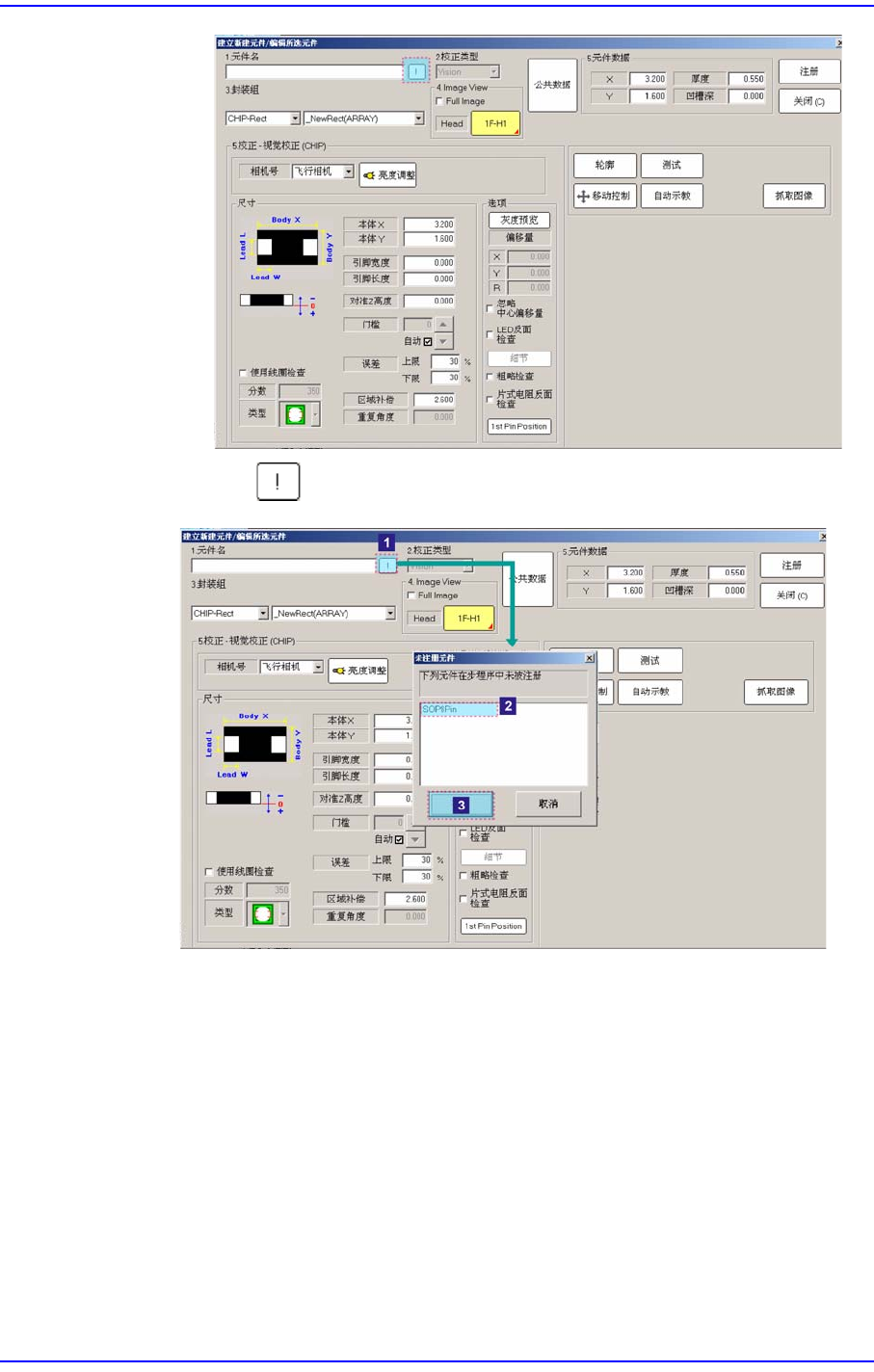

已经在Local Part DB登记的元件将自动登记。单击<新建元件 …>按钮，
实行Part Editor对话框。
9-13
Step Programming

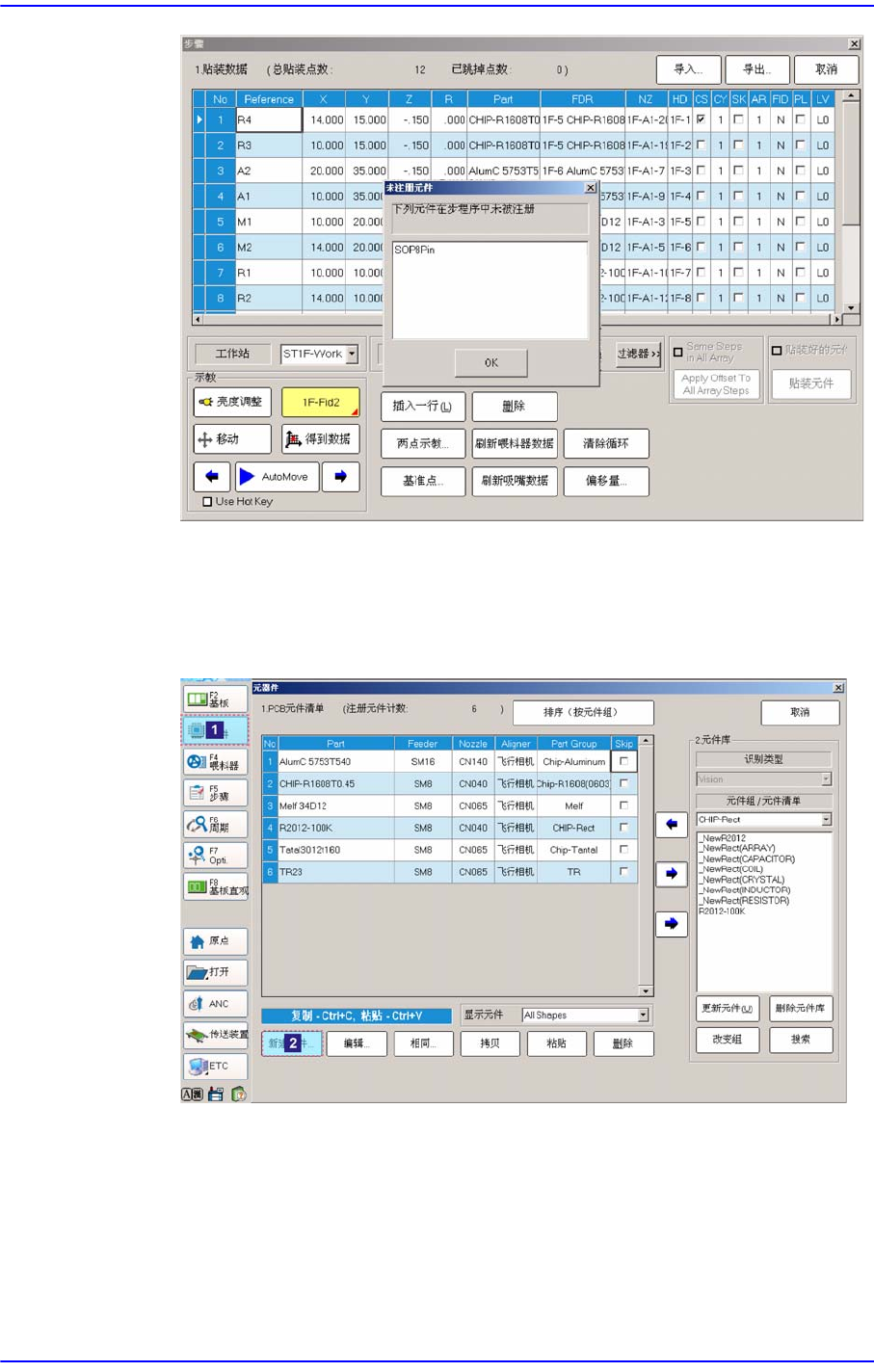

单击 按钮，如下图出现未登记元件清单。

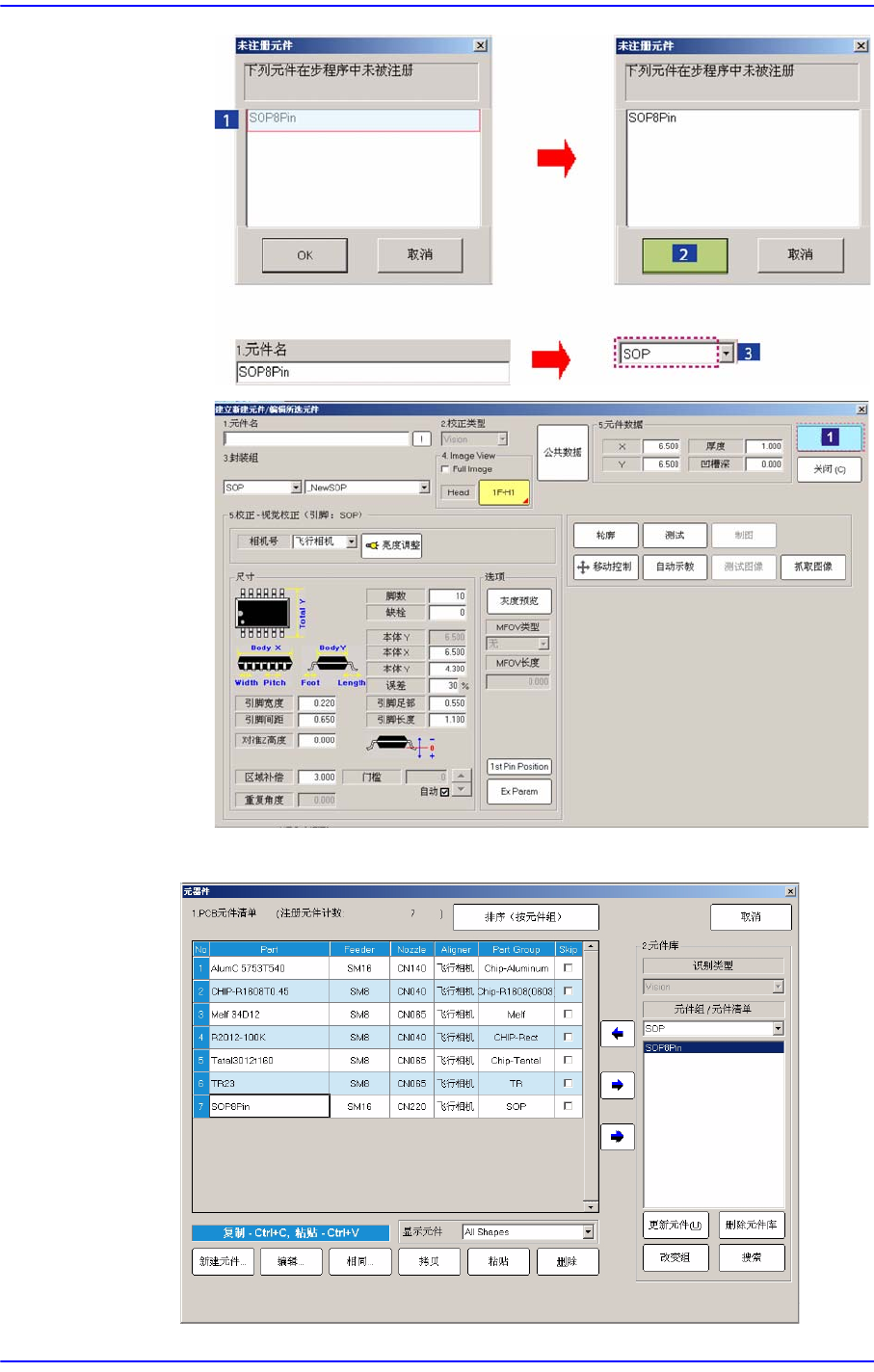

选择一个元件后单击<确定>按钮，在<1. 元件名>编辑框输入选定文件的
文件名。
选择相当于选定元件的<封装组>，必要时修改选定元件Profile中的元件
信息以适应选定元件。
单击<登录>按钮把部件登录到“部件登录”对话框的<PCB部件目录>。
9-14
Samsung Component Placer SM431 Administrator’s Guide
未登记的一切元件的信息被登记后将如下。
