第15章. 应用
应用程序（Utility）菜单由6个子菜单组成。
打印
生产信息
拷贝
文件管理
直通
暖机
此命令执行给使用者提供作业的方便性，启动设备时提供有关生产产品的信息的功
能。

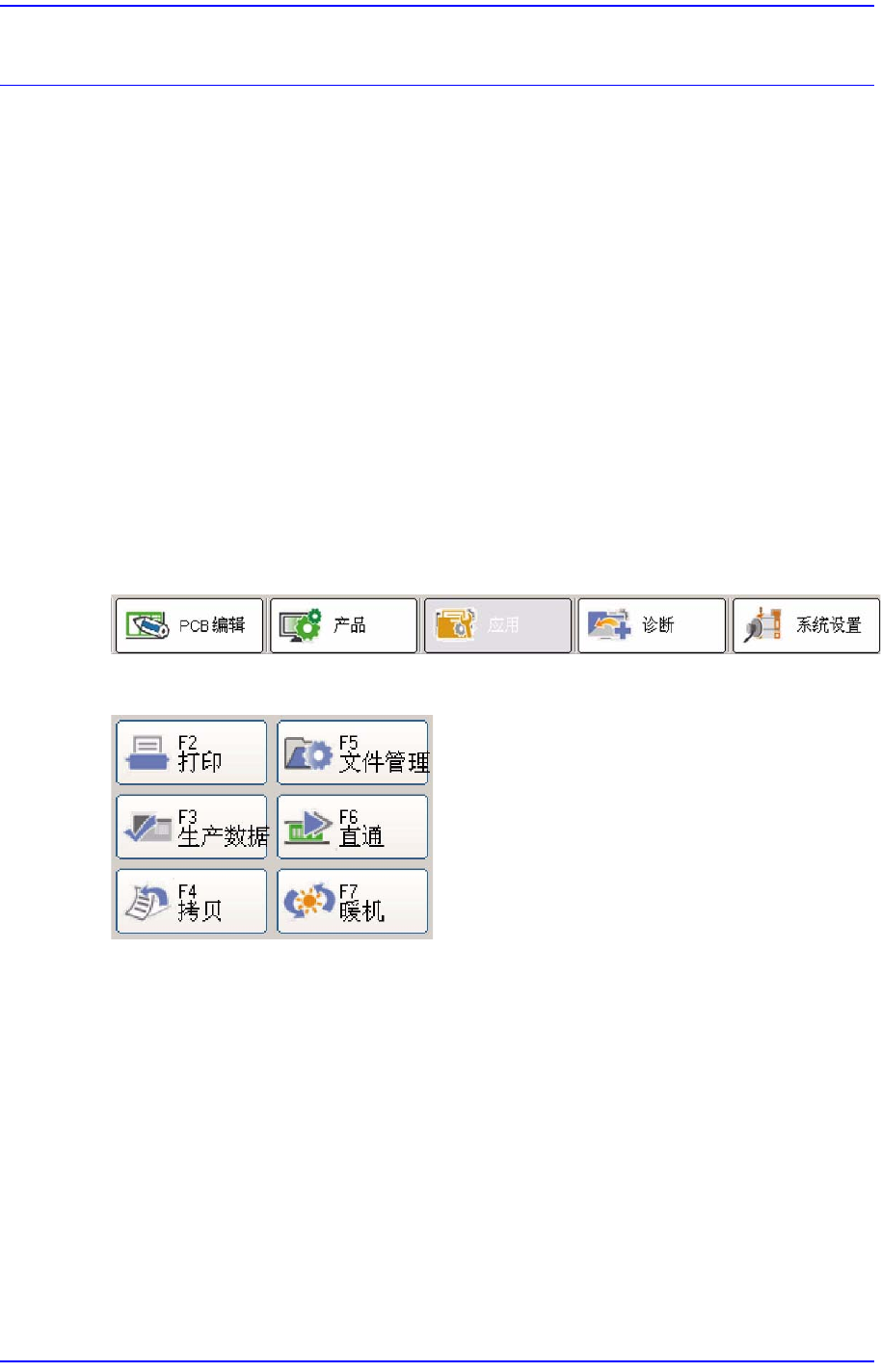

选择‘应用’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话框的
状态下，再次选择菜单时该对话框将会处于活性化状态。
图
15.1 ‘
应用
’
菜单被选择的状态
图
15.2 ‘
应用
’
菜单的子菜单
15-2
Samsung Component Placer SM431 Administrator’s Guide
15.1. 打印（Print...） [F2]
打印PCB文件的内容时使用 ‘打印’子菜单。选择该命令时显示如下的对话框。
图
15.3 “
打印
”
对话框
<适用数据> 领域
编辑所要打印内容文件封面时输入必要的信息。
<标题> 编辑框
输入要打印的封面题目。
<备注> 编辑框
输入要显示在封面的简单记录内容。
<选择全部 / 全部删掉> 按钮
返回选择所有〈项目〉领域的项目或不选择需所选项目的状态。
<项目>领域
<板的信息> 检查框
选择有关PCB 的信息
<元件库数据> 检查框
选择有关部品的信息。
<喂料器数据> 检查框领域
选择将要打印的喂料器的信息。
带式喂料器: 选择Tape Feeder 信息。
杆式喂料器:选择 Stick Feeder 信息。
15-3
应用
多盘式喂料器 : 选择Tray Feeder 信息。
<选项>检查框领域
仅打印元件名称：喂料器信息变更为单纯的输出格式。
详细参考数据：输出所有参考信息。
前页/后页：以 Unit（1F/1R/2F/2R）为单位分页输出喂料器信息。
<步数据> 检查框
选择有关作业顺序的信息。
<系统> 检查框
选择有关设备的系统参数（系统参数）的信息。
<预览> 按钮
通过画面预览打印内容。
<安装...> 按钮
设定打印机。
<打印> 按钮
打印Check的内容之后关闭“打印”对话框。
<打印文件> 按钮
以文本文件形式输入内容。
点击<打印文件> 按钮则显示如下对话框。
<文件名(N)> 文本框中输入文件名后点击<保存(S)>按钮进行保存。
<关闭> 按钮
关闭 "打印" 对话框。
