8-6
Samsung Component Placer SM431 Administrator’s Guide
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。

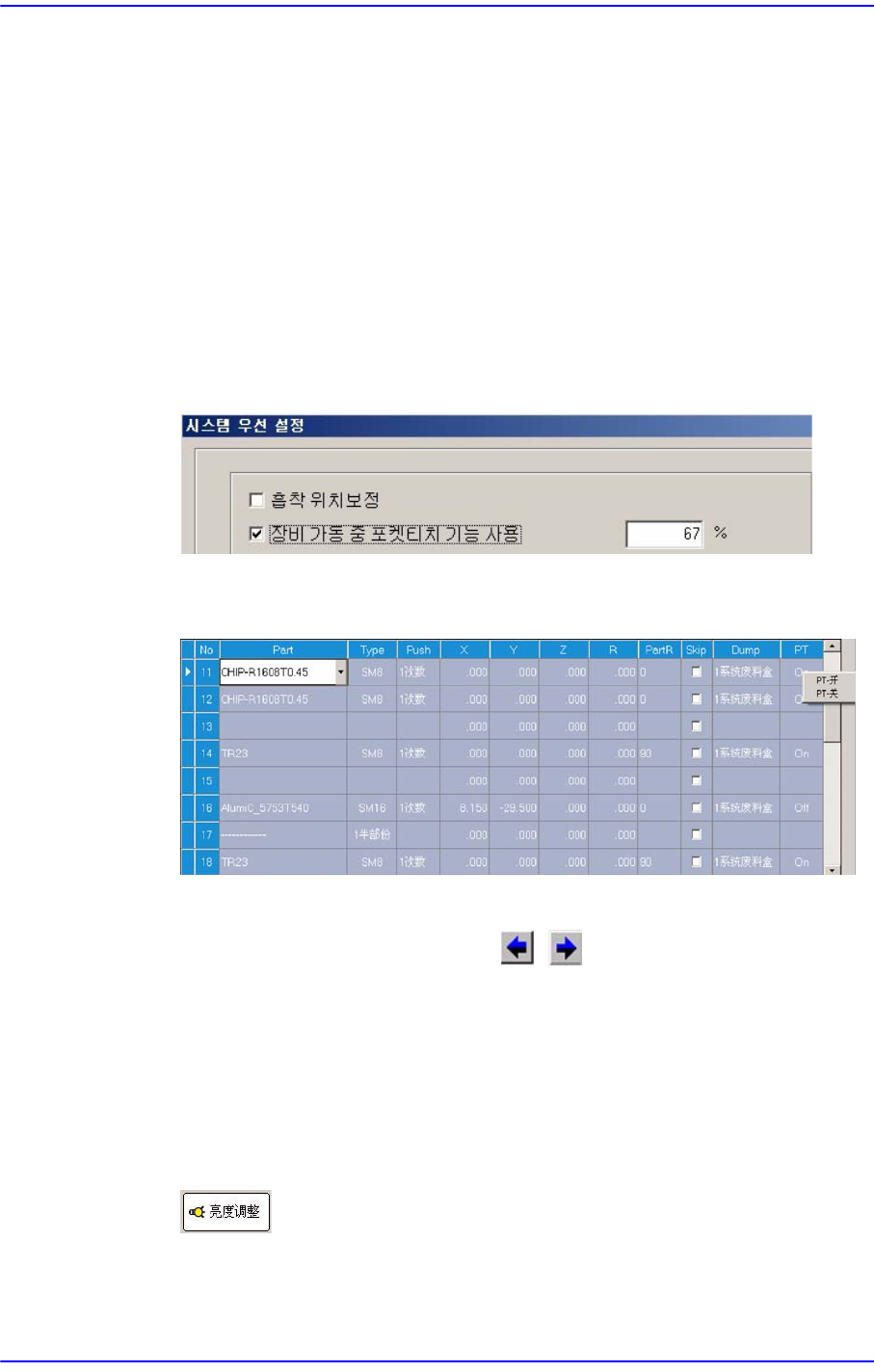

<PT> 列
Pocket Teach是对已发生吸附故障的部件重启操作时利用Pocket Teach功能
示教吸附点执行吸附的功能。
吸附通过相应Feeder供应的部件时, 选择能否使用Pocket Teach功能。
(ON:使用, OFF:不使用)
(ON-S：小盒识别成功，ON-F：小盒识别失败)
为了实际适用‘袋示教’功能应在‘系统设置’菜单的‘优先顺序’子菜单设定‘
袋示教’选项。
选择一个以上的行全部后点击鼠标右键则显示PT-ON、PT-OFF，可对多行做
袋示教设定及解除。
<单位> 领域
选择要安装带式喂料器的喂料器底座。 , 按钮用于选择Feeder Base。
1- 前面Feeder Base
2-后面 Feeder Base
<示教>按钮
把Fiducial camera移动到安装的带式喂料器吸附点示教对应带式喂料器吸附点
或移动HEAD从带式喂料器手动吸附部件时使用。
按钮

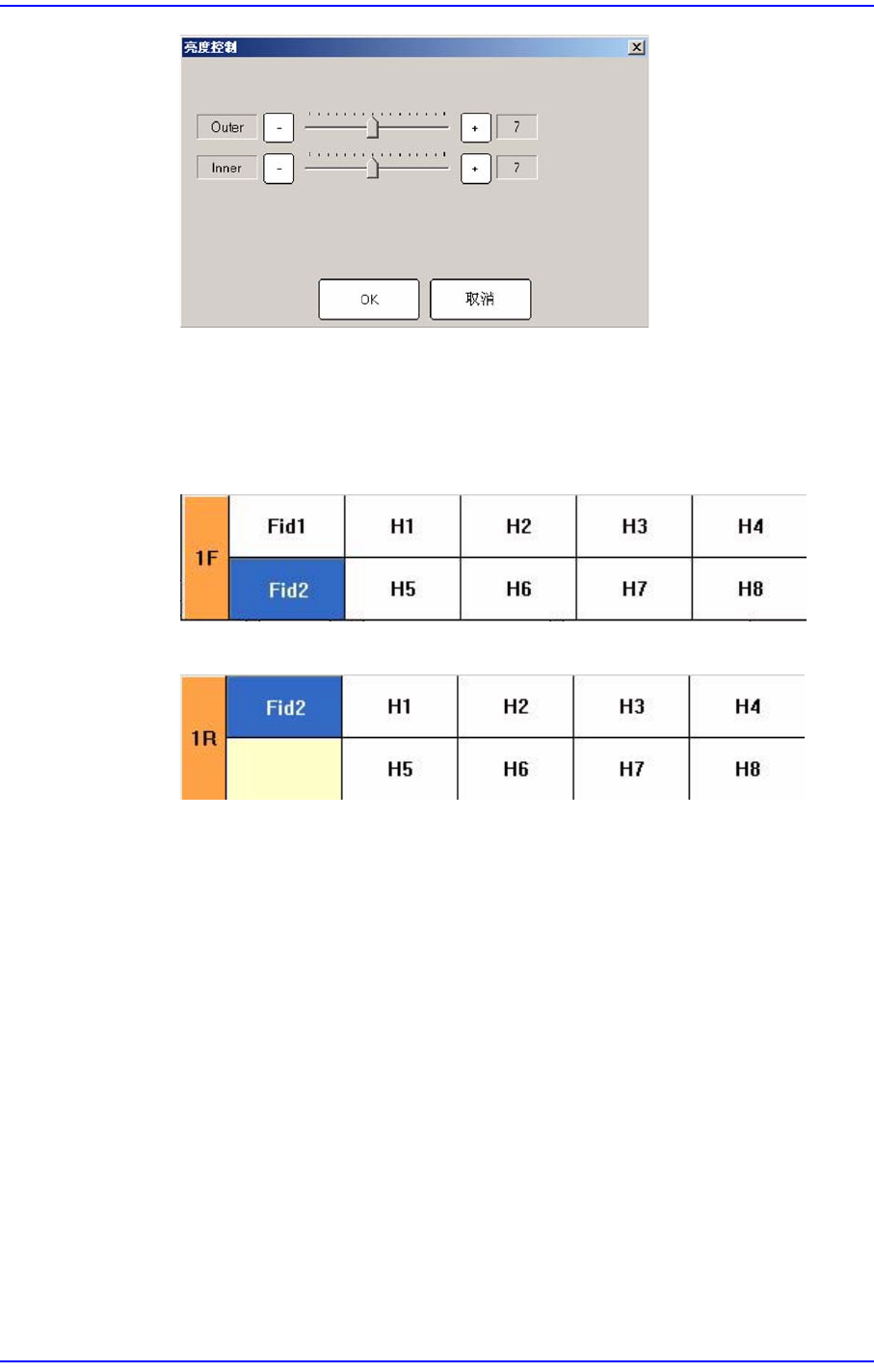

设定基准相机的照明度。单击此按钮时显示以下对话框。
8-7
供应装置的设置
Selection control
旋转XY轴的驱动马达选择要移动到所选带式喂料器的吸附点的对象或选择
想要了解当前坐标的对象时使用。 可选择的对象如下。
Unit为‘1’时（选择正面喂料器底座时）
Unit为‘2’时（选择后面喂料器底座时）
Fid1: 选择对应Gantry的‘Fiducial camera1’。（选项）
在设备正面HEAD组件的左侧为 1号、右侧为2号，右侧2号相机是基本
Fiducial camera。标准
Fid2: 选择对应Gantry的‘Fiducial camera2’。 (标准)
H1 ~H8: 选择1号~8号head。
<移动> 按钮
在组合框选定的对象移动到带式喂料器的吸附点。点击此按钮之前在 ‘Grid’
领域需要用鼠标选择对应的带式喂料器。
<得到数据> 按钮
以组合框中选择的对象为基准获取X, Y坐标
<站位移动/喂料器移动> 按钮
选择Slot别移动所选Device还是设置Tape Feeder 的Slot别移动所选Device。
每次点击此按钮时轮着设定“站位移动 ”和 “Feeder Move”。
8-8
Samsung Component Placer SM431 Administrator’s Guide
站位移动 时
按钮选择当前选定Slot以前的Slot, 按钮选择当前选定Slot的 以
后 Slot。
喂料器移动 时
按钮在当前选定的设置 Feeder的Slot的以前Slot中选择设置Tape
Feeder的Slot(按Slot序号小的顺序), 按钮在当前选定的设置Feeder
的Slot的以后Slot中选择设置Tape Feeder的Slot。(按 Slot 序号大的顺序)
<校正所有喂料器取料中心>按钮
安装在对应喂料器底座的带式喂料器中在“喂料器登录”对话框的<Grid>领域对
<PT>列设置成ON或ON-S的所有带式喂料器反复执行‘袋示教’功能。
<TeachingXYZ> 按钮
可以适用于针对“喂料器基座”选项卡对话窗的<Result>列为“On”的带式喂料
器进行自动示教吸附点的示教作业。
特定带式喂料器虽然正常地安装在喂料器底座的插槽上，但因为该喂料器的原
因而和系统所设定的吸附点出现差异时，可以使用该功能人为地自动示教吸附
点。
如果是带式喂料器所供应的Chip元件，可以使用“TeachingXYZ”功能更加精确
地进行元件的吸附作业。
XYZ示教将识别所供应的料带的 Pocket或带式喂料器的链轮孔后进行补正作业
而使得当前吸附位置对齐Pocket中心
位置。然后将其结果反映到<
Result>列
(ON-S：成功，ON-F：失败)。
结果为ON-S时，通过视觉方式检查该带式喂料器上补正过的吸附点上是否有元
件。
如果是Embossing喂料器，使用光束并利用料带导引器的上部面与元件的吸附位
置之间的高度差判断元件的存在与否。然后将其结果反映到<Result>列(P-S：成
功，P-F：失败)。
结果为P-S时，针对该带式喂料器上补正过的吸附点的Z轴高度进行量测。将其
结果将反映到 <Result>列上(Z-S：成功，Z-F：失 败 )。
如果是带式喂料器，利用高度(Height)传感器测量卷带(Reel Tape)的上部面的高
度。如果是Emboss喂料器，则在元件的吸附位置利用高度传感器测量高度。
如果设备上没有安装高度(Height)传感器，则使用“Z轴高度测量”功能对Z轴高
度进行示教。关于“Z轴高度测量”功能的说明请参阅“<Z轴示教>键”的说明。
<Teaching all XYZ position> 按钮
对于安装在该喂料器底座上的带式喂料器中并且“喂料器底座”选项卡对话窗口
