11.1.2. 生产信息监控
提供与PCB生产相关的进程及生产情报。
图
11.4 PCB
下载前

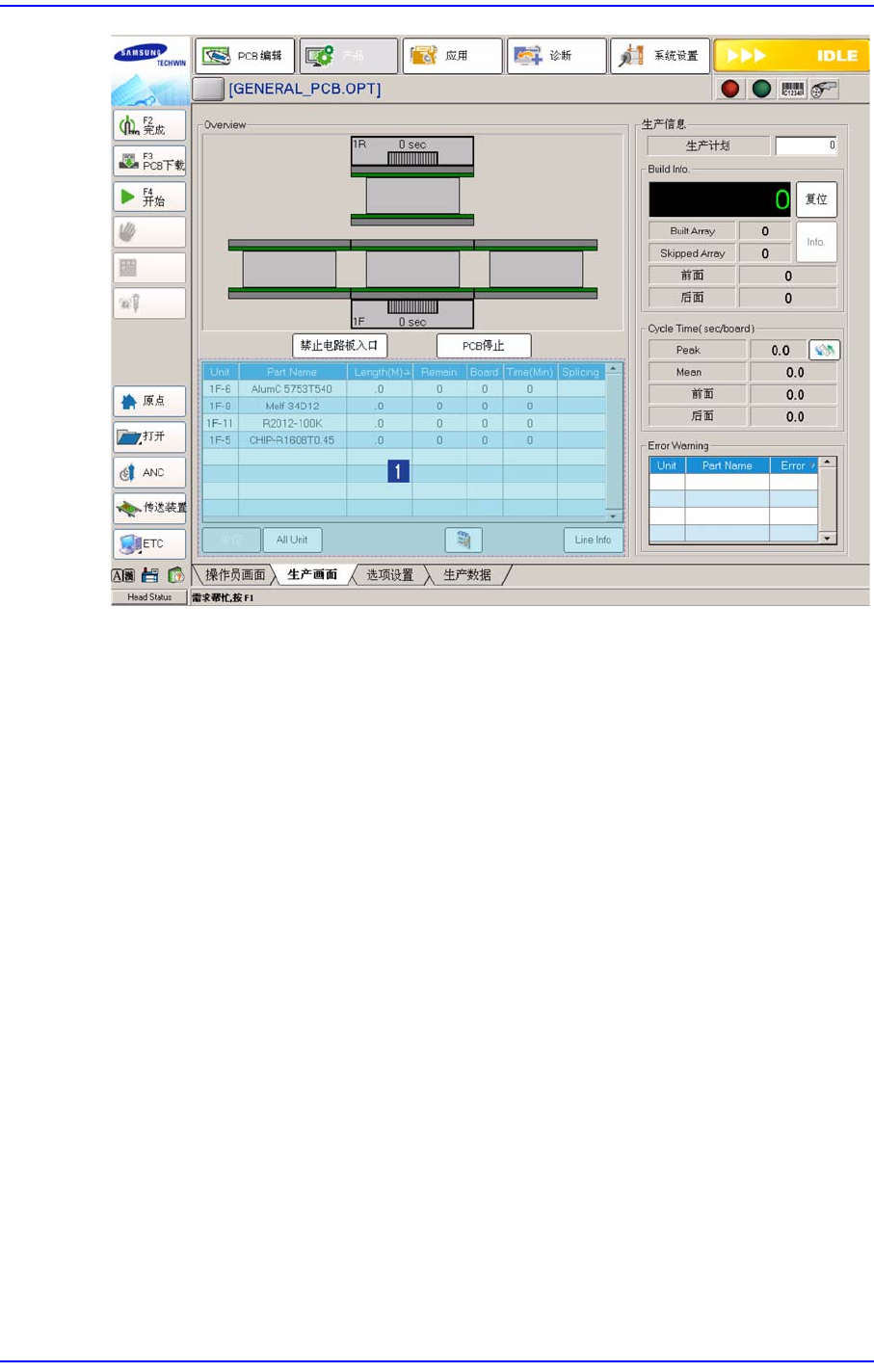

1: Feeder Info.

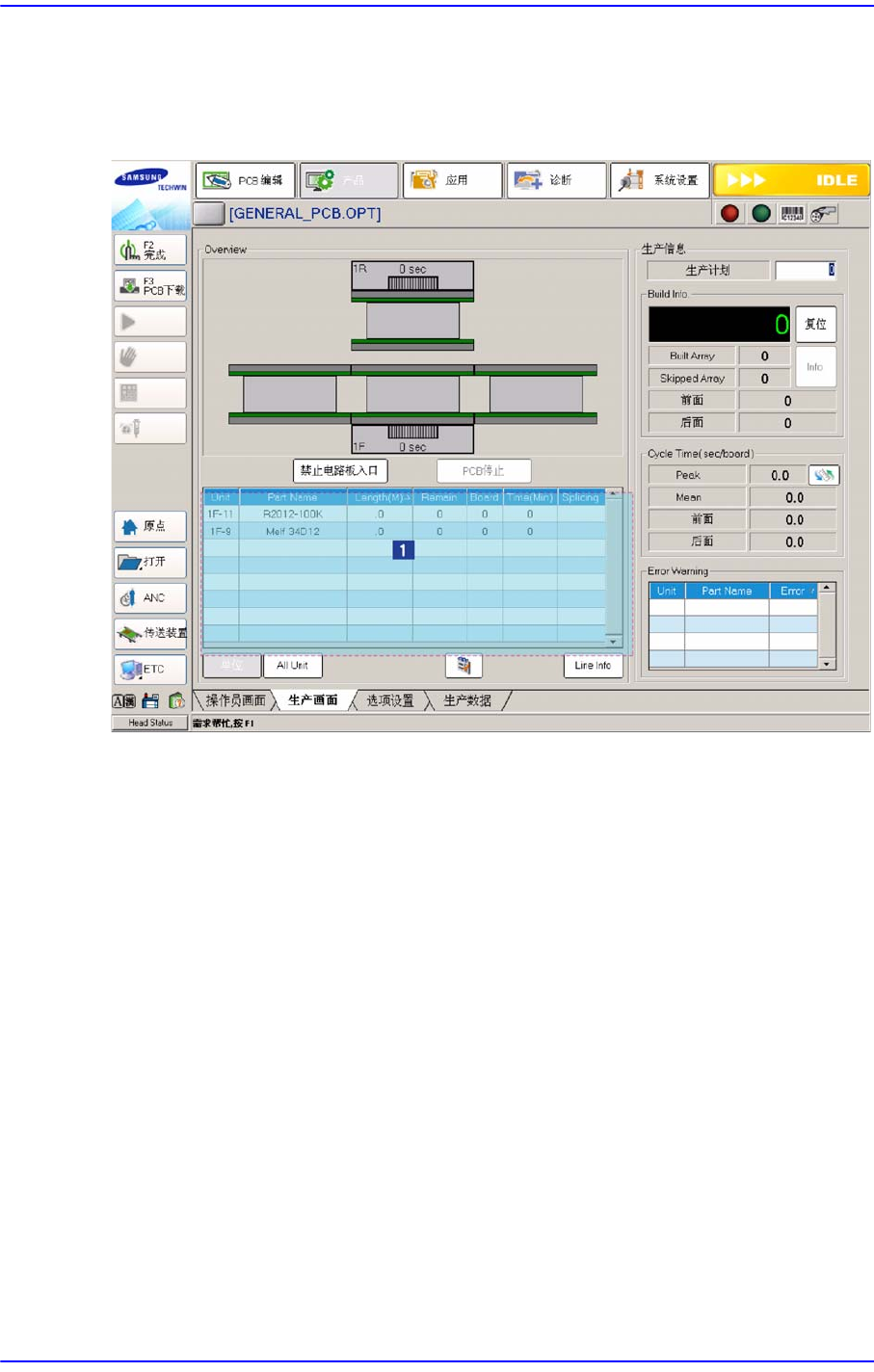

选择‘PCB D/L’子菜单则把当前编辑的PCB数据传送到设备，如下显示桌面。
11-5
Product Setup
1: Grid
< PCB生产总数量> 领域
用图表表示作业进行情况。
Feeder Info.
<Grid>领域
<Unit> 列
表示喂料器底座Unit(1F,1R)
<Part Name> 列
表示当前安装的部件名。
<Length> 列
当前喂料器的部件剩余量用部件 REEL长度表示。（单位：米 ）
<Remain> 列
表示装载到当前喂料器的部件 REEL的部件剩余量。
<Board> 列
表示用装载到当前喂料器的部件 REEL可生产的PCB数量。
<Time> 列
以分单位表示用装载到当前喂料器的部件REEL的部件剩余量可生产的
11-6
Samsung Component Placer SM431 Administrator’s Guide
时间。
<Splicing> 列
并接到相应带式喂料器后点击〈splicing〉按钮则自动增加与部件数相等
的Remain列的值。
<单位> 按钮
在〈Grid〉领域显示的部件剩余量信息按照〈运行现况〉领域选择的feeder
base表示。
按钮
显示出设备操作的相关提示。详细内容请参阅 ‘4.1.2 Error Message View’。
<All Unit> 按钮
安装在当前设备的全体喂料器的部件剩余信息显示在〈Grid〉领域。
<Line Info> 按钮
表示当前设备所属生产线的剩余信息。要查看此信息需要预先输入生产线内
设备的IP地址，务必为网络链接状态。
<生产信息> 领域
显示与PCB生产相关的如下信息。
<生产计划> 编辑框
设置全体要操作的PCB数。值为0时停止生产。
<Build Info.> 领域
<复位> 按钮
完成作业的PCB数”0”初始化。
<Built Array>
表示正常操作的PCB总个数。
<Skipped Array>
表示由于Bad mark上做出不良标示省略作业的PCB和‘PCB Array Skip
Count’加总数。
<前面>
表示在正面输送机正常作业的 PCB总数。
<后面>
表示在
背面输
送机正常作业的PCB总数。
<Cycle Time(sec/board)> 领域
<Mean>
