7-41 元件的登记 单击 < 轮廓 > 键后可以判断 针对 “Area1” 与 “Area2” 而输入的数值是否 适当。 需要单击 < 测试 > 键后检查是否识别极性 。 如 果识别结果是 “OK” ， 则通过手 动方式利用操纵盒 (jogbox) 把 元件旋转 180 度， 重新单击 < 测试 > 键， 然后必 须确认识别结果是否为 “N G” 。 如果设定被视为正常， 则单击 <Close…
7-40
Samsung Component Placer SM431 Administrator’s Guide
: 270度方向的三角形标记时。
: 在元件底面的左边方向具有凹陷部位(凹凸 )或突出部位
时。
: 在元件底面的右边方向具有凹陷部位(凹凸)或突出部位
时。

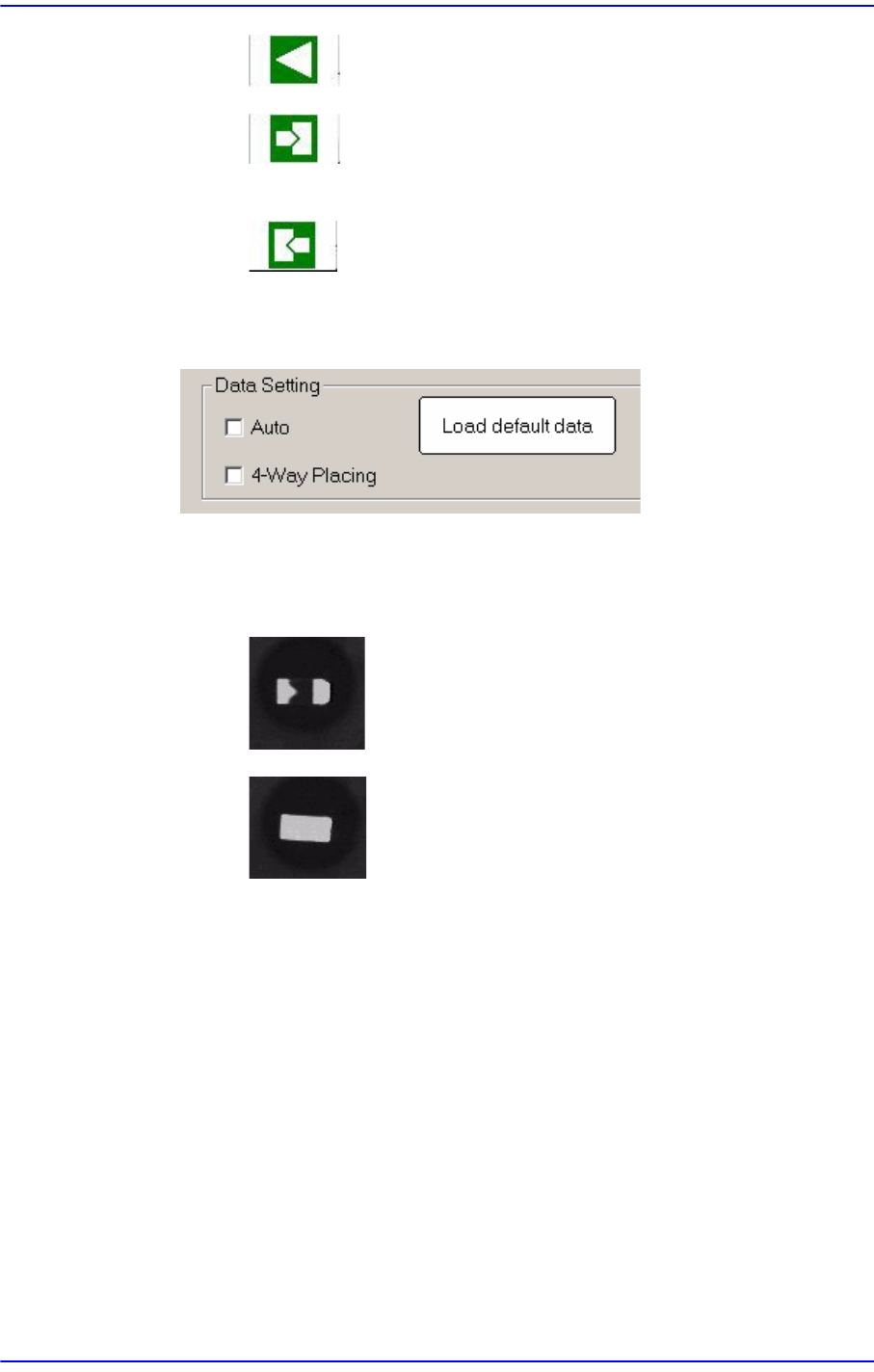

在<Data Setting>区域选择以视觉方式识别LED时的选项功能。
<Auto>复选框
在LED底面 (视觉识别面)没有矩形或三角形之类的特定标记而存在着黑
色区域时，圈选该复选框就会像下列图像一样进行判断。
: OK – 判定为正常吸附。
: NG – 判定为翻转吸附。
<4-Way Placing>复选框
识别LED元件时，如果是翻转180度后吸附的状态则不予已废弃而使其
旋转180度后再装贴，通常在使用 bowl喂料器时处于激活状态。
使用该功能时，必须准确地输入LED的标记的属性、位置及尺寸，如果
元件的下表面具有对称标记则不能使用该功能，务必注意。
<Load default data>按钮
提供LED标记的输入例，它和实际拾取的元件无关，显示的是储存在系
统里的基本值。
该功能可以导引使用者输入哪种形态的值，该数值和实际进行作业的元
件无关，仅供参考。
而且，希望把输入的一切值恢复成基本值时，可以使用该功能。
7-41
元件的登记
单击<轮廓>键后可以判断针对“Area1”与“Area2”而输入的数值是否适当。
需要单击<测试>键后检查是否识别极性。如果识别结果是“OK”，则通过手
动方式利用操纵盒(jogbox)把元件旋转180度，重新单击<测试>键，然后必
须确认识别结果是否为“NG”。
如果设定被视为正常，则单击<Close>键后以储存设定值。

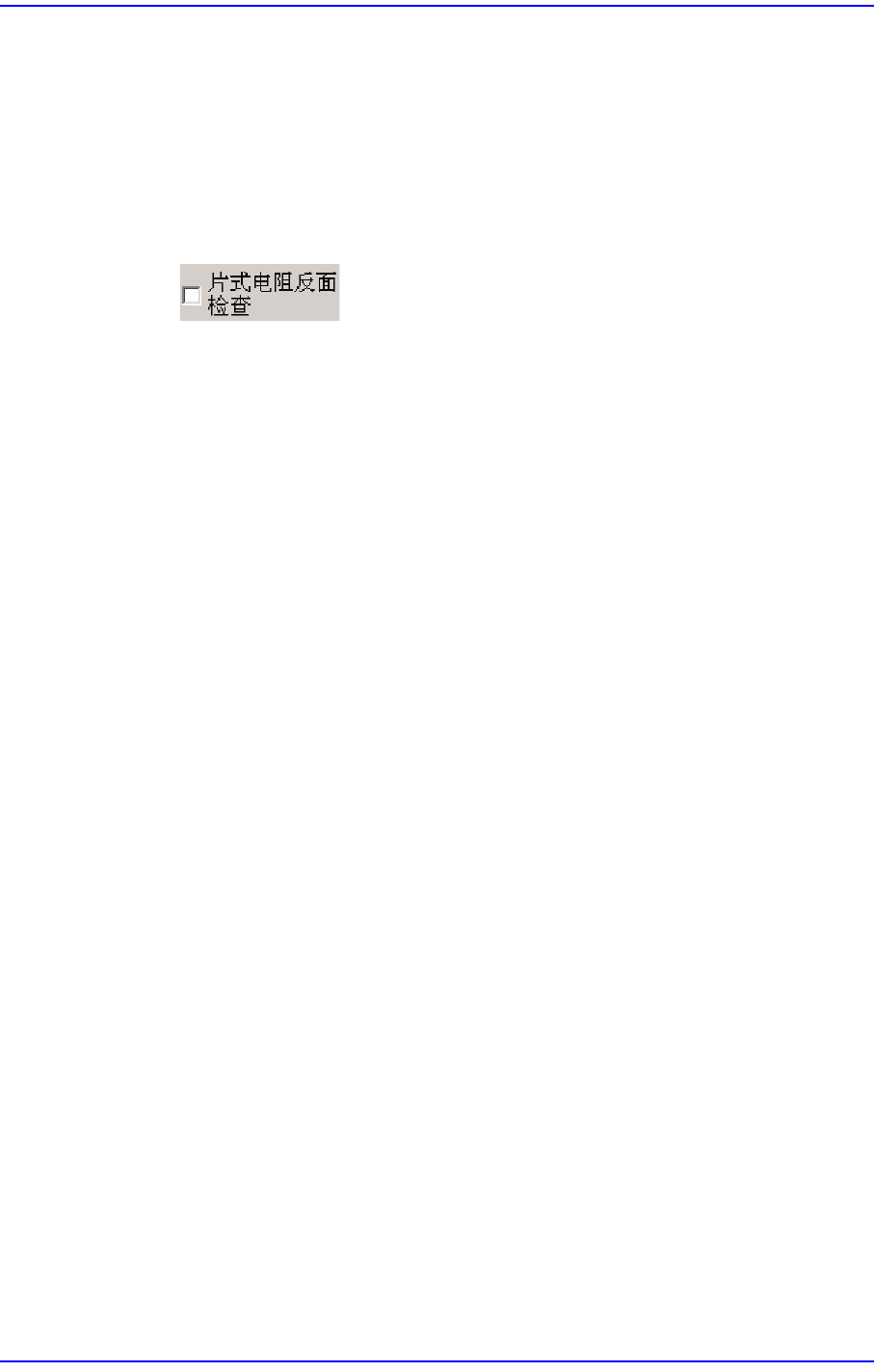

<片式电阻反面检查>
只适用于针对Chip R元件的元件编辑画面，选择后可以使用能够检查Chip R
元件翻转与否的功能。
(Chip-R3216、Chip-R2012、Chip-R1608、Chip-R1005、Chip-R0603、Chip-
R0402等)
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<移动控制>键
以手动方式吸附元件后进行元件识别测试时使用。具体内用请参阅 “7.1.1
共同
识别
Data”。
<测试>键
利用设定好的识别数据进行元件识别测试。详细内容请参阅“7.1.1
共同识别
Data”。
<自动示教>键
自动找出元件的识别数据。详细内容请参阅“7.1.1
共同识别
Data”。
7-42
Samsung Component Placer SM431 Administrator’s Guide
7.1.2.3. 设定LED元件的数据。
设定针对LED元件的识别数据。(仅限于SM431L使用。)
图
7.13 “LED”
时的元件编辑对话窗口
通常与Chip-Rect元件一样地设定数据。 但，LED元件可以利用“Rank”功能对于具
有相异特性的同一元件进行管理。
“Rank”功能以外的其它设定栏目请参阅“7.1.2 CHIP-Rect 部品数据的设定”部分。
<选项>领域
<Rank> 按钮
单击该键就会出现可以设定 Rank的下列对话窗口。
<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
