7-8 Samsung Componen t Placer SM431 Administrator’s Guide 设定部品的上端部的凹曹的深度 。 如 果没有特别的目的， 一般设定为 “0” 。 1: Nozzle 2: 部件的吸附面 3: 部件的底面 4: 部件的贴装面 住 意 部品高度不正确情况下会影 响到贴装精度， 要正确输入部品高 度。 < 注册 > 按钮 把设定的部品数据添加到 PCB 的部品清单。 &l…
7-7

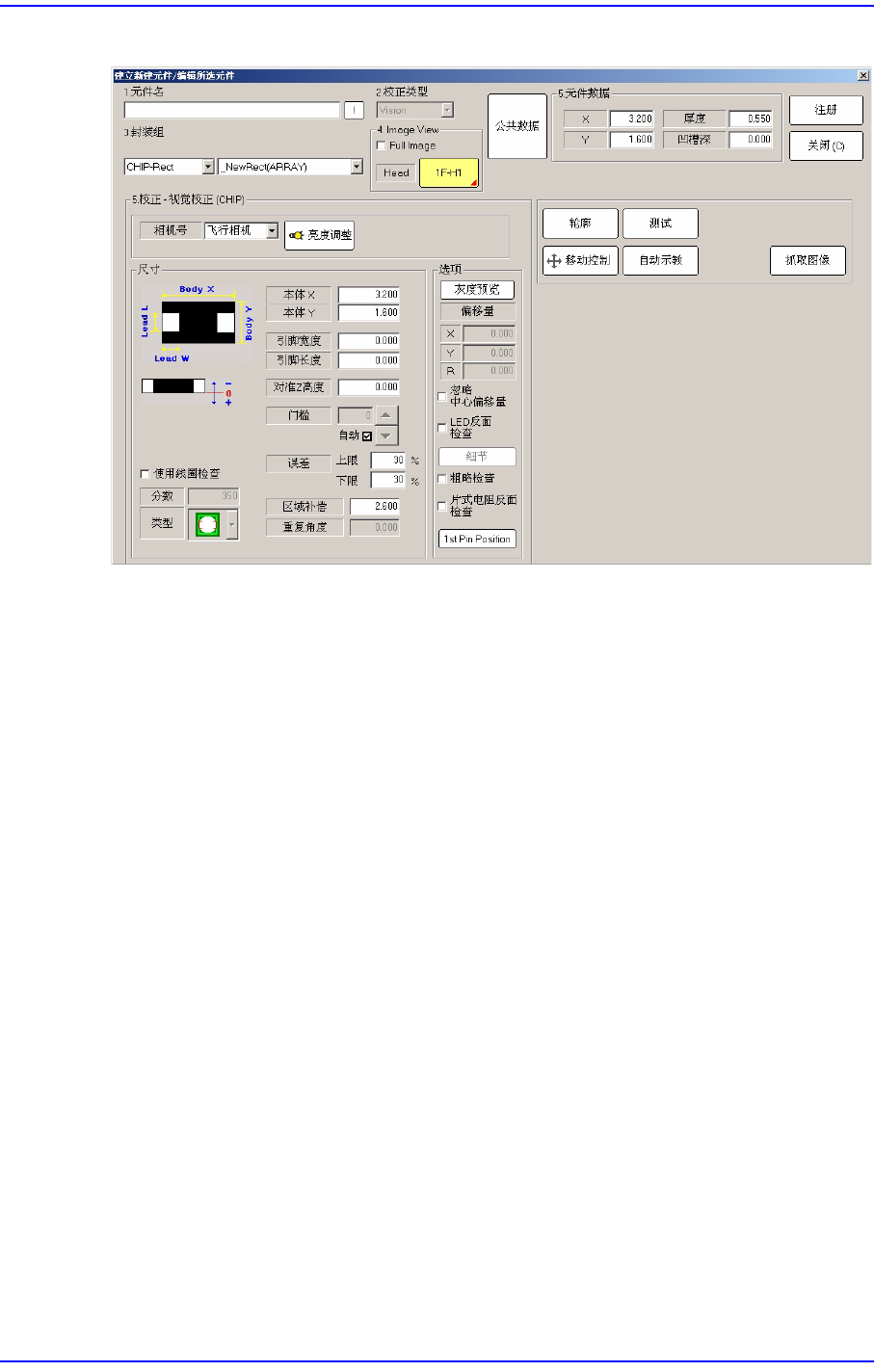

元件的登记
图
7.3 “
建立新的元件
/
编辑所选元件
”
对话框
<1. 元件名> 编辑框
设定元件的名称。 元件名称无法输入英文32个字符 (国文16个字符) 以上。
(使用相同 功能时，从其它PCB 文件获得部品信息 )
<2. 校正类型> 组合框
选择校正类型。自动设置为 “Vision”。
<3. 封装组> 组合框
选择部品组 。
组合框
显示在<2. 校正类型>和<3. 封装组>选择的数据相对应的部品数据清单。在列
表中选择与需要登录的部件最相似的部件。
<5. 元件数据> 领域
设定含部品尺寸的数据。
<X> 编辑框
设定部品的X轴方向尺寸。
<Y> 编辑框
设定部品的Y轴方向尺寸。
<厚度> 编辑框
设定部品的高度（厚度）。
<凹槽深> 编辑框
7-8
Samsung Component Placer SM431 Administrator’s Guide
设定部品的上端部的凹曹的深度。如果没有特别的目的，一般设定为 “0”。
1: Nozzle
2:
部件的吸附面
3:
部件的底面
4:
部件的贴装面
住 意 部品高度不正确情况下会影响到贴装精度，要正确输入部品高
度。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<6.校正 - 视觉校正> 领域
设置识别部件时必要的部件识别相关参数(Align Data)。
显示在<2.校正类型 >和<3.封装组>中显示所选数据对应的 Align数据编辑画
面。
<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “调校数据”。
“调校 ” 按钮显示表达排列数据的画面。
7-9
元件的登记
图
7.4 “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器 (大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
