12-67
Machine Calibration

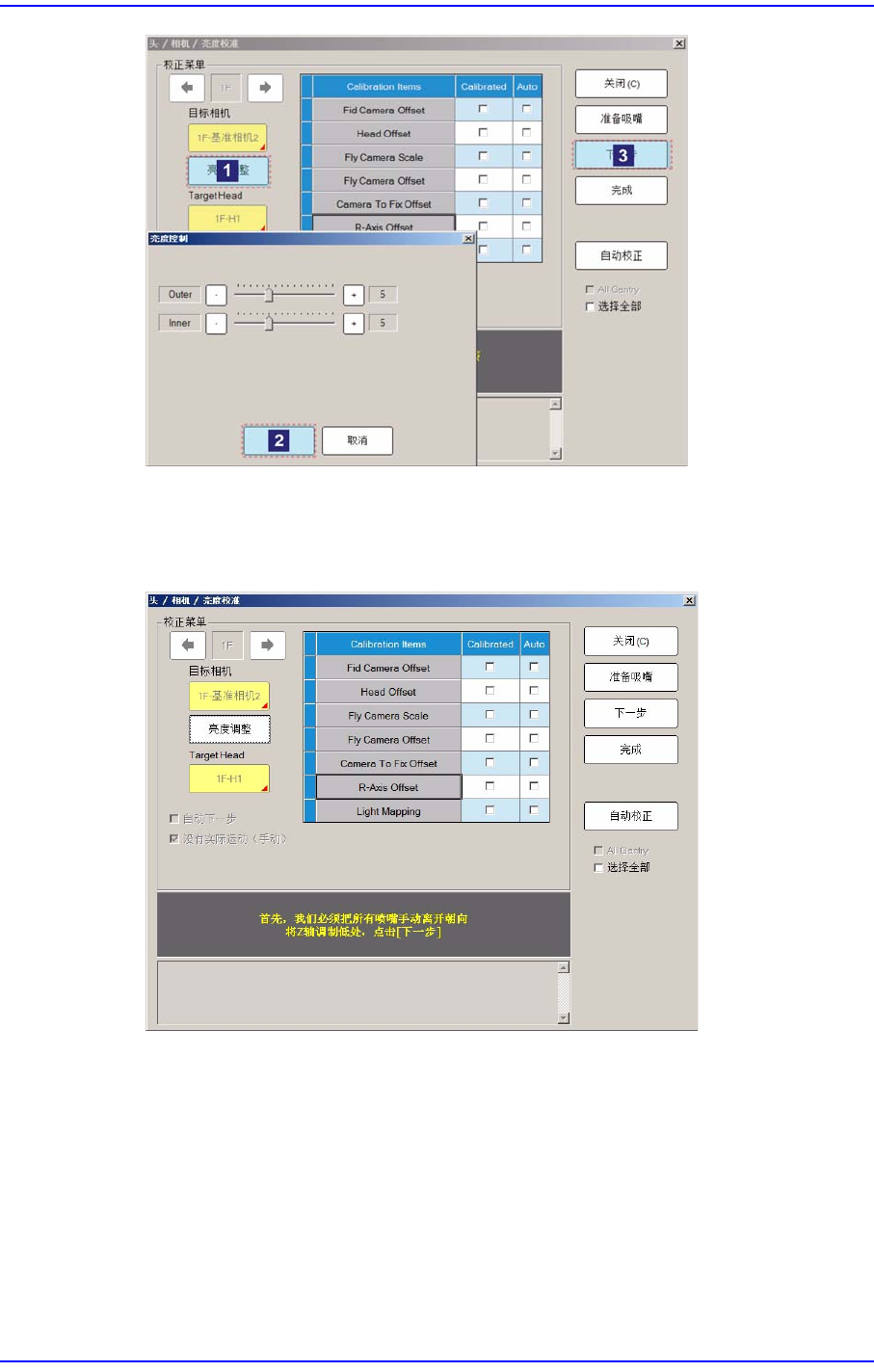

7. Head从-360到360以5度为单位进行旋转的同时用Fly-Camera识别校正Tool 底
面的Fiducial Mark 2点。

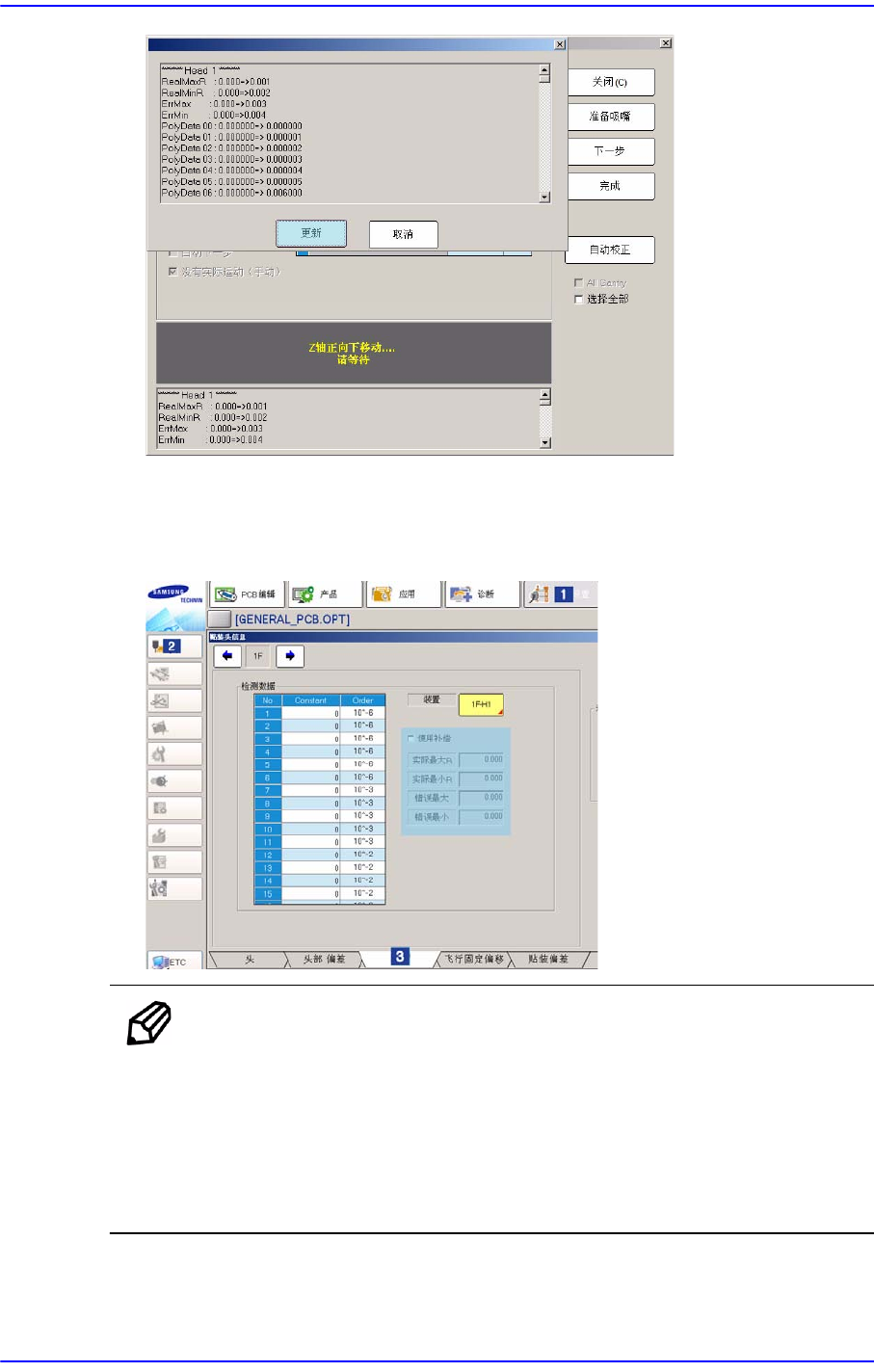

8. 完成校正则如下图显示结果值。
9. 按照Head 1的校正方法，对Head 2~ 8执行校正。
正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值 .
12-68
Samsung Component Placer SM431 Administrator’s Guide
10. 利用Gantry选择用箭头键选择“1R”后，像“1F”一样进行校正作业。
结果值可以在‘系统设置'菜单的“照相机”子菜单中“R轴"TAP对话框进行确
认。
备注 R-轴偏移的校正基准值如下。
Real Max(Min):命令值与测定值之间的最大（最小）误差
Head1~Head8 : -1.500 ~ 1.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head8 : -0.400 ~ 0.400(deg)
12-69
Machine Calibration

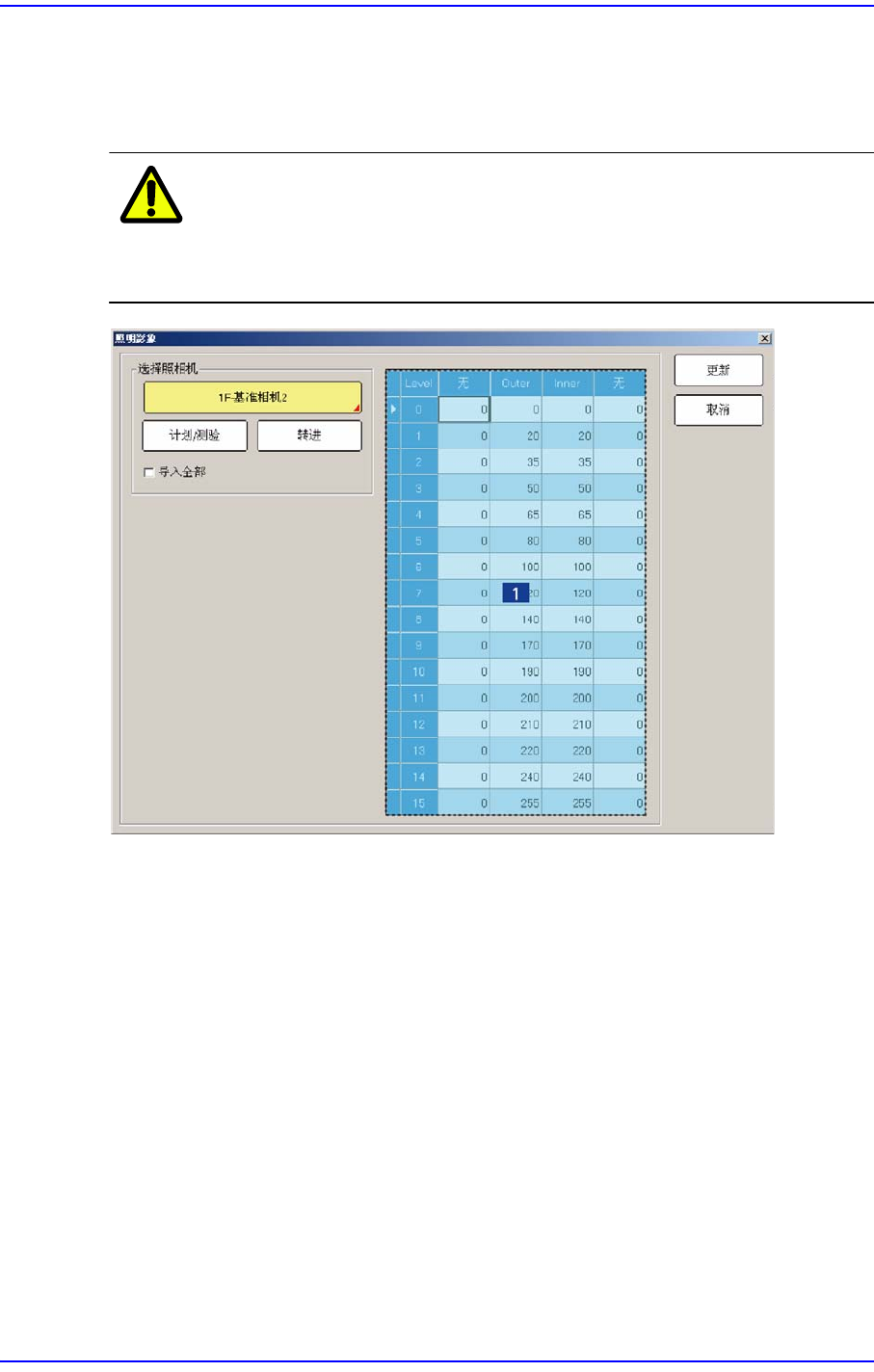

12.3.11.7. Light Mapping
校正飞行相机和固定相机的照明亮度。为了执行此校正要在 ANC的1号孔中插入
LightFly吸嘴 或 LightFix吸嘴。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> Selection control
因基准相机不适用 Light Mapping,请选择要矫正的Camera。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
<Inner> 列
在最高值256范围内输入各照明阶段的值。
<Outer> 列
