在最高值256范围内输入各照明阶段的值。
<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test 或者自动
Mapping。

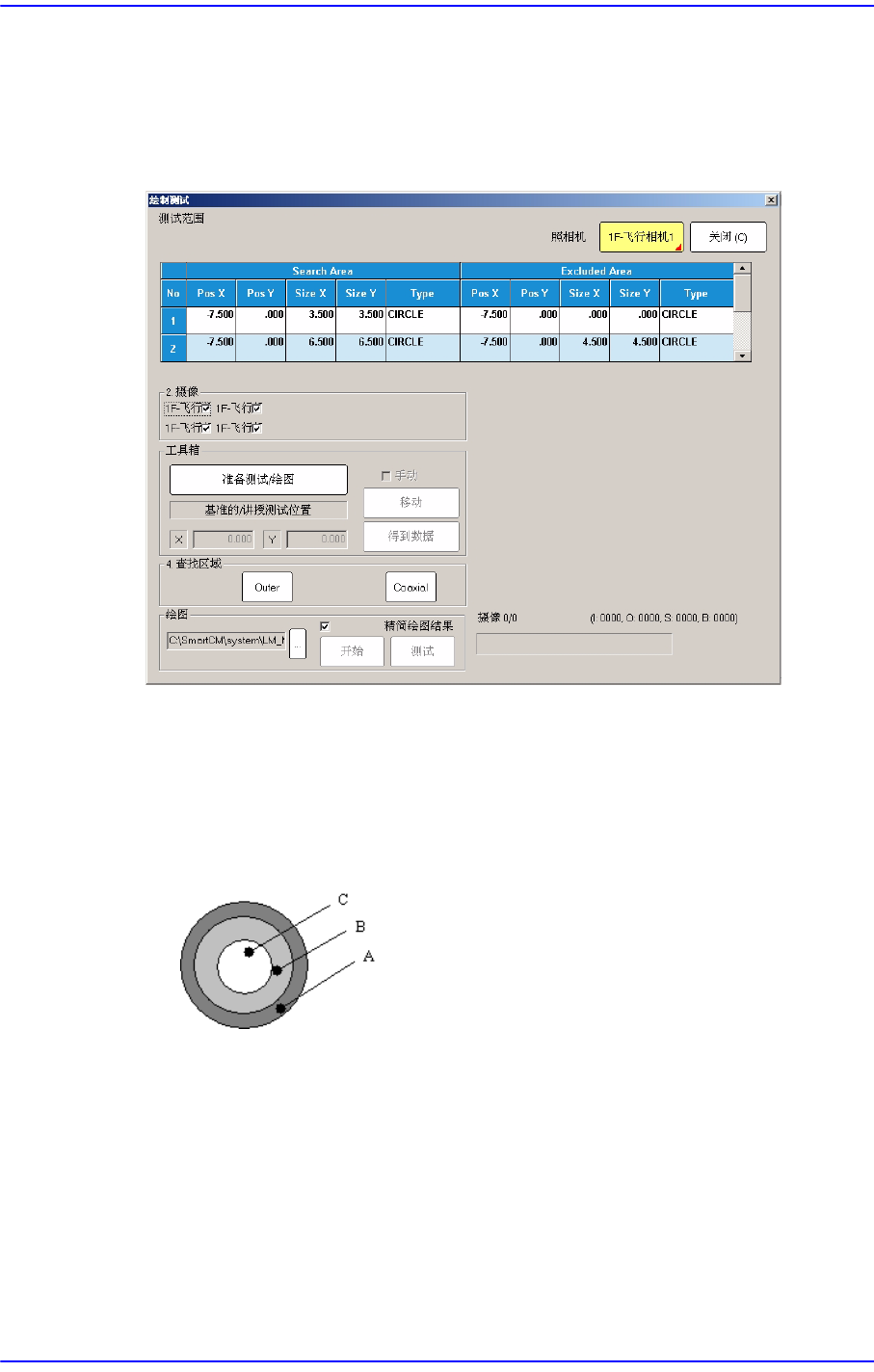

<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。 即圆形指定领
域。
一共有4个检验领域， Area1 ~ Area4与此相应。
[校正用吸嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
<No>列
表示Test Area的一连序号。
12-71
Machine Calibration
<Pos X>列
表示领域中心的 X 坐标。
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type> 列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图 > 领域的 <开始>按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域
点击要进行Mappi
ng照明
的对应按钮会出现如下的对话框。
12-72
Samsung Component Placer SM431 Administrator’s Guide
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数 ) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, B: Back Level)
<关闭> 按钮
结束对话框。
