8-15
供应装置的设置

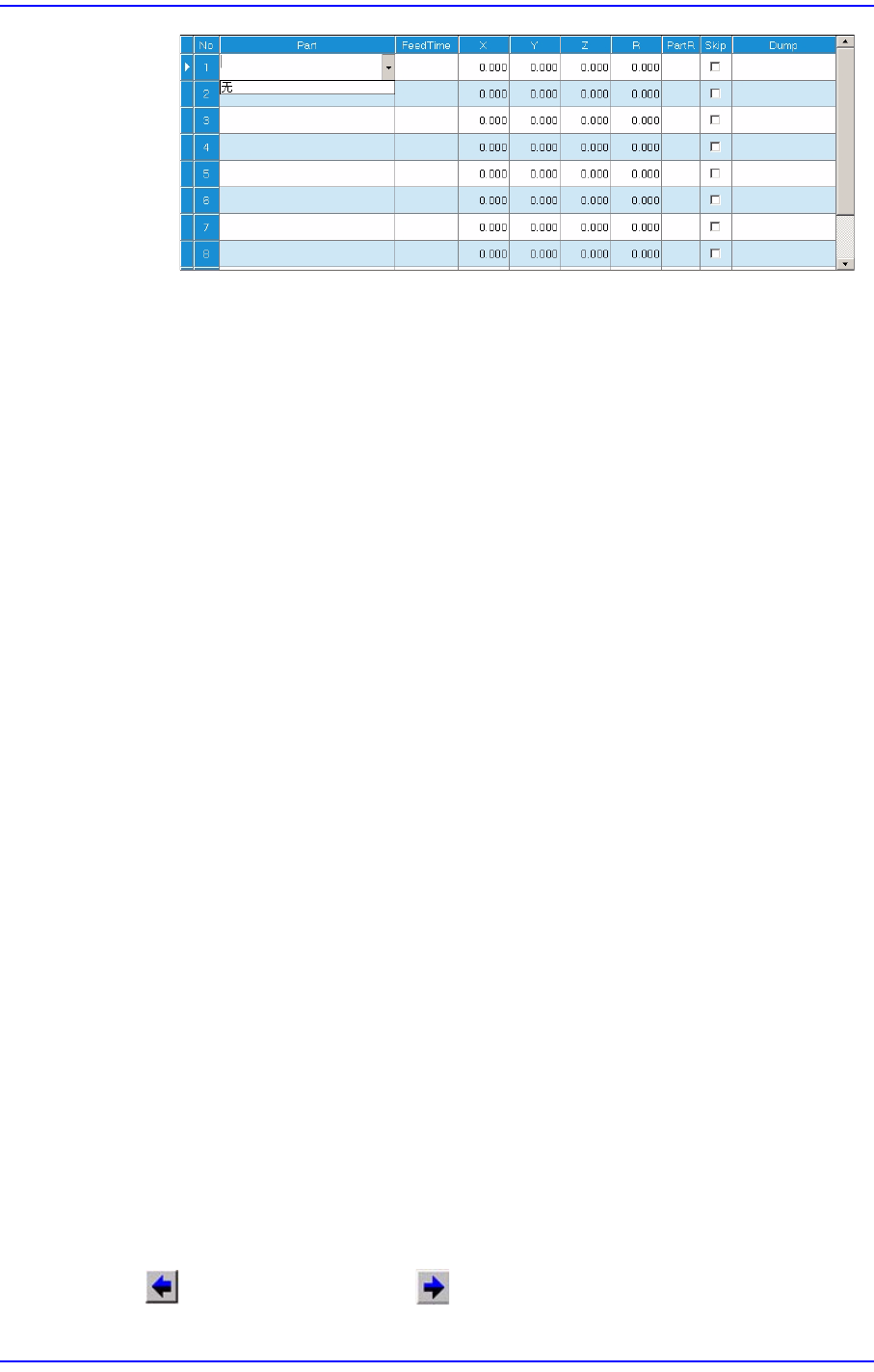

<FeedTime> 列
在该Slot上装有管式喂料器r时，设定管式喂料器部品供应时间。 基本上管
式喂料器都是振动式，所以吸着部品之后，移动到下一个部品的吸着位置时
需要一定间隔的时间。在这里设定时间间隔。
<X> 列
该Slot上装有管式喂料器时，设定吸附 Stick Feeder供给部件的X位置。
<Y> 列
该Slot上装有管式喂料器时，设定吸附 Stick Feeder供给部件的Y位置。
<Z> 列
该Slot上装有管式喂料器时，设定吸附 Stick Feeder供给部件的Z位置。
<R> 列
该Slot上装有管式喂料器时，设定吸附 Stick Feeder供给部件的R（磁头的旋
转角度）位置。
<PartR> 列
该Slot上装有管式喂料器时，设定吸附 Stick Feeder供给部件的吸附角度。
<Skip>列
该Slot上装有管式喂料器时，选择 Stick Feeder供给部件的吸附与否。
需要吸着时，要保持检查框未检查的状态，不要吸着时，要确认检查框。
<Dump>列
该Slot上装有管式喂料器时，选择 Stick Feeder供给部件的 Dump Box。 可选
择的废料盒如下。
系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在
系统设
定其位置。
<单位> 领域
选择要编辑的Stick Feeder。
此按钮选择前一个单位， 此按钮选择下一个单位。
8-16
Samsung Component Placer SM431 Administrator’s Guide
<类型> 组合框
选择将要安装的杆式的形式。选择‘Multi Stick’。
<示教> 领域
把Fiducial Camera移动到设置的Stick feeder吸附点示教相应Stick feeder吸附点
或移动Head从Stick feeder手动吸附部件时使用。
按钮

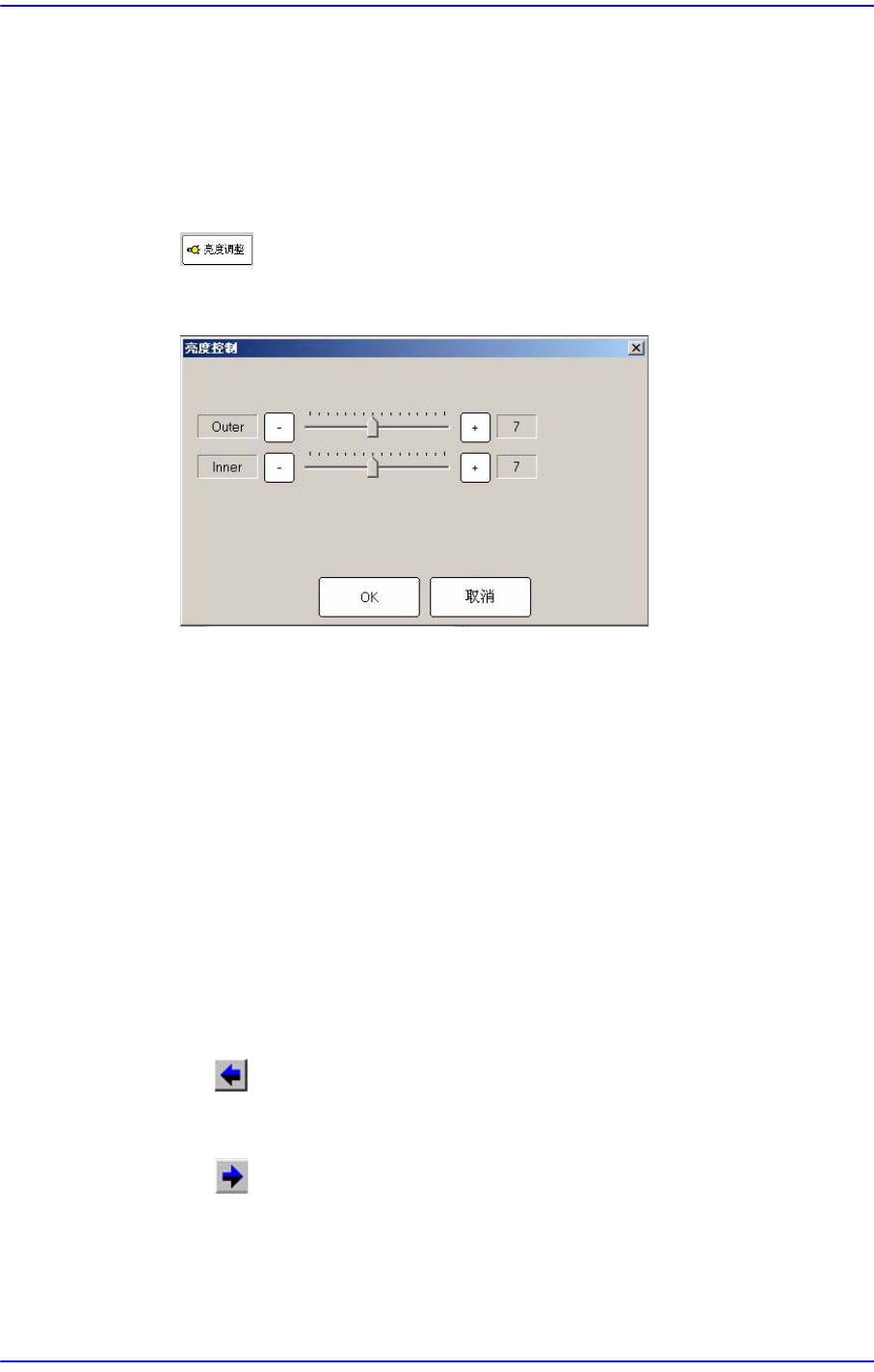

设定基准相机照明。 单击此按钮时显示以下对话框。
Selection control
旋转XY驱动马达选择要移动到<示教>领域中选定地点的对象或为了选择
想了解当前坐标的对象时使用。
详细内容请参照“8.1.1
喂料器基座
（
Feeder Base
）
”的 ‘Selection control’ 按
钮。
<移动> 按钮
在Selection control中选择的对象移动到指定的坐标位置。 点击此按钮之前
在‘Grid’领域需要用鼠标选择对应的Stick Feeder。
<得到数据> 按钮
以Selection control中选择的对象为基准获取X, Y 坐标。
<喂料器移动> 按钮
按钮
选择当前选定的插槽前一个插槽。
按钮
选择当前选定的插槽下一个插槽。
<安装到喂料器基座> 领域
把杆式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
8-17
供应装置的设置
<喂料器基座>
显示装有该杆式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在正面带式喂料器底座的情况。
2: 安装在后面带式喂料器底座的情况。。
<站号>
表示装有该杆式的喂料器基座的Slot编号。所表示的编号如下。
0
没有装在任何Slot的情况。
1 - 42
安装在对应的插槽序号的情况。根据 Stick Feeder所占的空间可安装的插
槽受限制。如果要修改Stick Feeder所占的空间请在‘系统设置’菜单的‘
装置’子菜单“Stick Feeder”对话框修改<宽度>领域的数据。

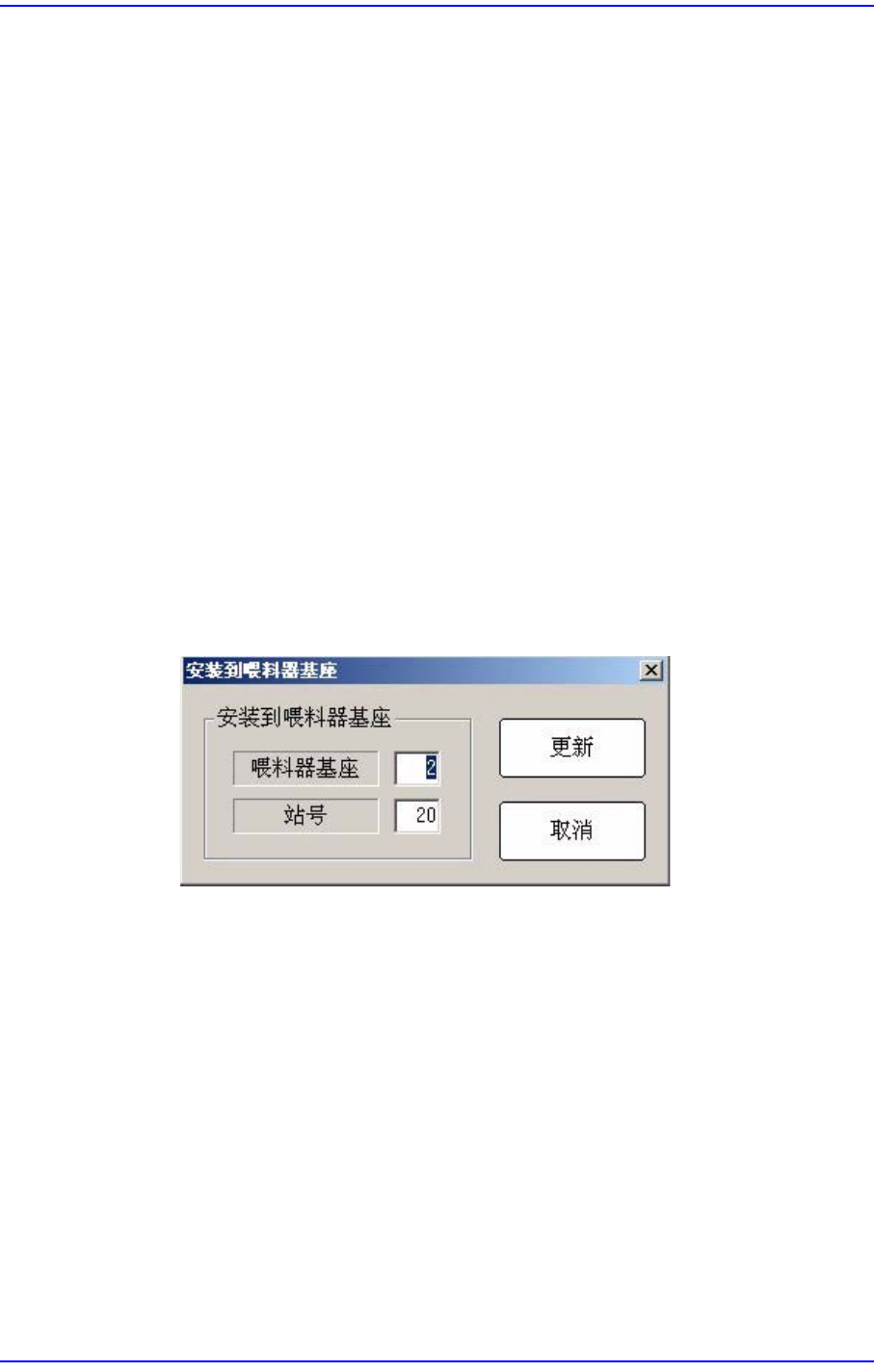

<改变> 按钮
把杆式安装在喂料器基座时，变更将要安装的喂料器基座 单位和 Slot的编
号。单击此按钮时显示以下对话框。
<安装到喂料器基座 > 领域
喂料器基座
显示装有该杆式的喂料器基座。所表示的编号如下。
站号
指定要Stick Feeder的Slot。
<更新> 按钮
保存设定内容后关闭对话框。
<取消> 按钮
不保存设定内容关闭对话框。
<拾取> 按钮
从当前选定的Stick Feeder进行部件贴装。此时，应该提前选择所要贴装部件的
