8-23 供应装置的设置 如下图所示输入 1 ， 2 ， 3 号 Pocket 的中心坐标。 <2 槽对话 框 > 如下图所示输入 1 号， 3 号 Pocket 对角线顶点的坐标。 <2 槽 X 轴 >
8-22
Samsung Component Placer SM431 Administrator’s Guide
复制<Grid>区的元件信息。此时会复制一切有关于该元件的已设定数值。
<粘贴> 按钮
在<Grid>领域选择所要的工作台后点击此按钮则粘贴复制的部件信息。
<校正方式> 组合框
为了吸附供应到工作台的部件选择示教工作台的带位置方法。
如果选择3Pocket或2Pocket Diagonal方式，则提供示教时推测示教位置的功能，
可缩短利用示教框移动gantry 所需要的时间。
Teaching Method选择3Pocket或2Pocket Diagonal，2nd-1, 2nd-2, 3rd-1, 3rd-2座标
均为0.000时，
如果已确定1st-1和 2st-2座标，则推测2nd-1, 2nd-2, 3rd-1, 3rd-2座标黑色显示此
推测值。
如果已示教实际值灰色显示的推测值显示成黑色，黑色表示确定值。
推测值变更为确定值，作为二次推测值更准确地推测剩余的推测值。
3槽（预设）
如下图所示，输入3个Pocket的对角线的2点之间的位置。
部品拾取位置也可以使用以下方法来指定。
<3槽中心>
8-23
供应装置的设置
如下图所示输入1，2，3号Pocket的中心坐标。
<2槽对话框>
如下图所示输入1号，3号Pocket对角线顶点的坐标。
<2槽 X轴>
8-24
Samsung Component Placer SM431 Administrator’s Guide

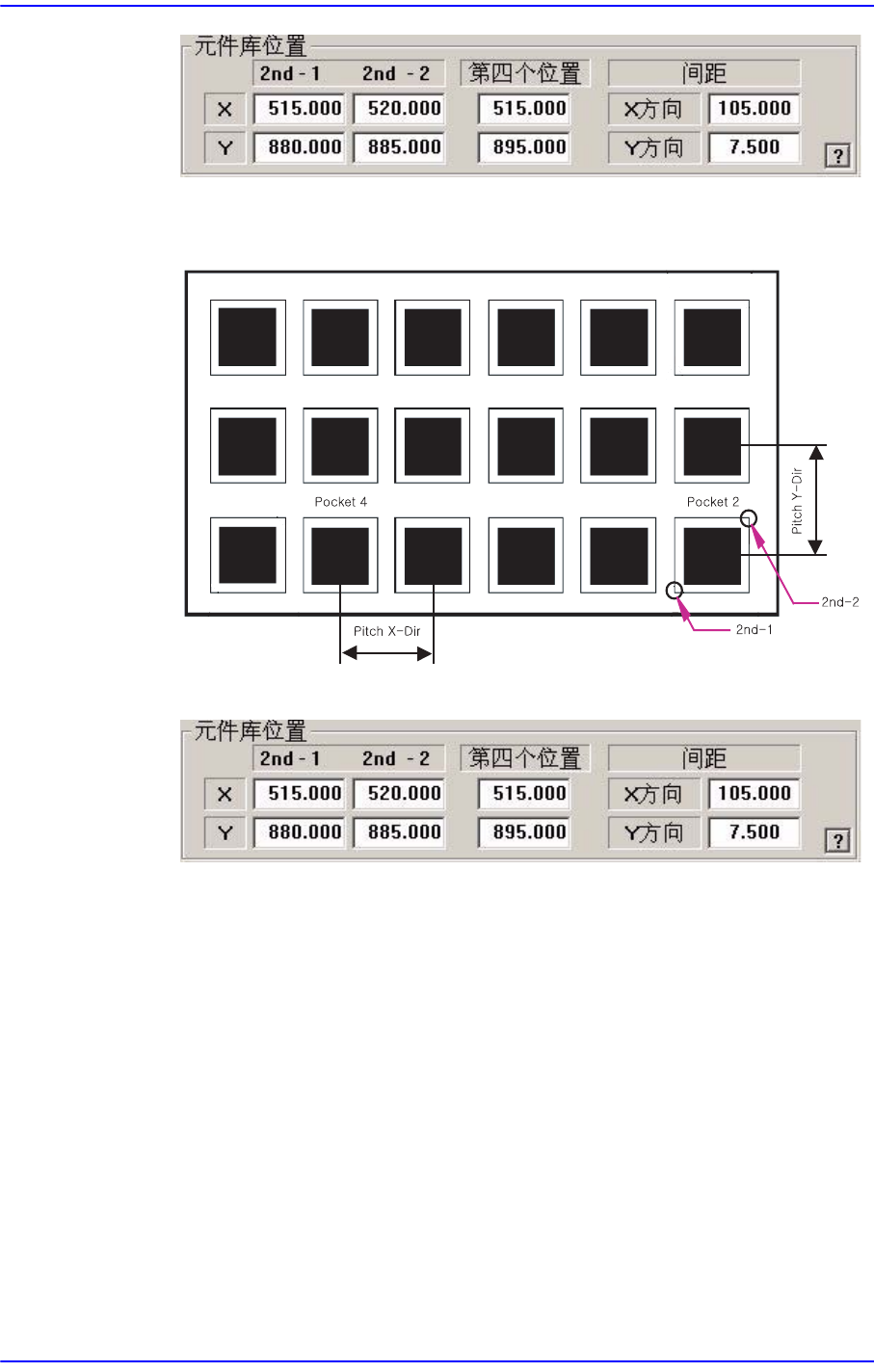

如下图所示一一输入任何一个 X方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向间距。
<2槽Y轴>
如下图所示一一输入任何一个 Y方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向 间距
