Samsung Component Placer SM431 Administrator’s Guide
<选择模式>组合框
Multi PCB时
请选择生产模式后设置其他项目。
Block PCB时
不显示相应的组合框。
备注 Multi PCB是指为了同时生产两个不同模式而生成的PCB文件形
式，生产中PCB到达作业站则先识别标记从而MMI可以自动决
定生产模式。
要生成Multi PCB形式的文件，请点击<模式>按钮在 “PCB模式
”对话框的<模式类型>组合框选择“Multi PCB”。
详细事项请参照“6.8 模式”。
<1. 客户名> 编辑框
输入委托加工PCB的顾客的名称。最多可以输入64个文字。
<2. 板名称>编辑框
输入PCB的名称。最多可以输入64个文字。
<3. 坐标> 组合框
选择PCB的坐标系。可选择的坐标系如下。
Left-Up : PCB的流动以设备正面基准从左到右时
Right-Up : PCB的流动以设备正面基准从右到左时
Left-Down : PCB的流动以设备背面基准从左到右时
Right-Down : PCB的流动以设备背面基准从右到左时
<4. Initial Theta>
无法假设投放到作业领域的PCB对流水线的固定Frame完全水平，故编制PCB
程序时，需要设置初始角度（PCB对固定Frame倾斜的角度）
最初制订的PCB程序的PCB在歪斜1度状态下制订 PCB，则以后生产的所有
PCB都不修改1度歪斜状态进行作业。
所以示教判断为PCB上垂直或水平的相同一点的2点计算PCB初始倾斜的角度
生成所有的贴装坐标。
不存在对PCB的Fiducial CAD数据时，把PCB投入到设备正确示教PCB的
6-3
Board
定义
Fiducial为获取CAD信息时使用。
获取对PCB的Fiducial的CAD数据后，不再使用此数据，所以相应PCB退出的
时点初始化为"0"。如果已补正则生成坐标时自动反映倾斜程度故不需要每次都
进行补正。
备注 要补正时需要同时满足以下的条件。
PCB搬入到流水线的作业站
使用者模式不处于‘作业者’的状态时
设置2点以上的PCB基准标
<坐标> 按钮
此按钮执行示教PCB初始角度的功能，单击时依次显示以下画面。
示教PCB上的横向平行位置的2点或竖向平行位置2点则自动计算 PCB的初
始角度补正PCB的倾斜。
示教PCB上横向，竖向平行位置的2个点中的第一点。示教后，按下” 输入”
键时显示以下画面。
示教PCB上横向，竖向平行位置的2个点中的第二点。示教后，按下” 输入”
键时显示以下画面。
6-4
Samsung Component Placer SM431 Administrator’s Guide

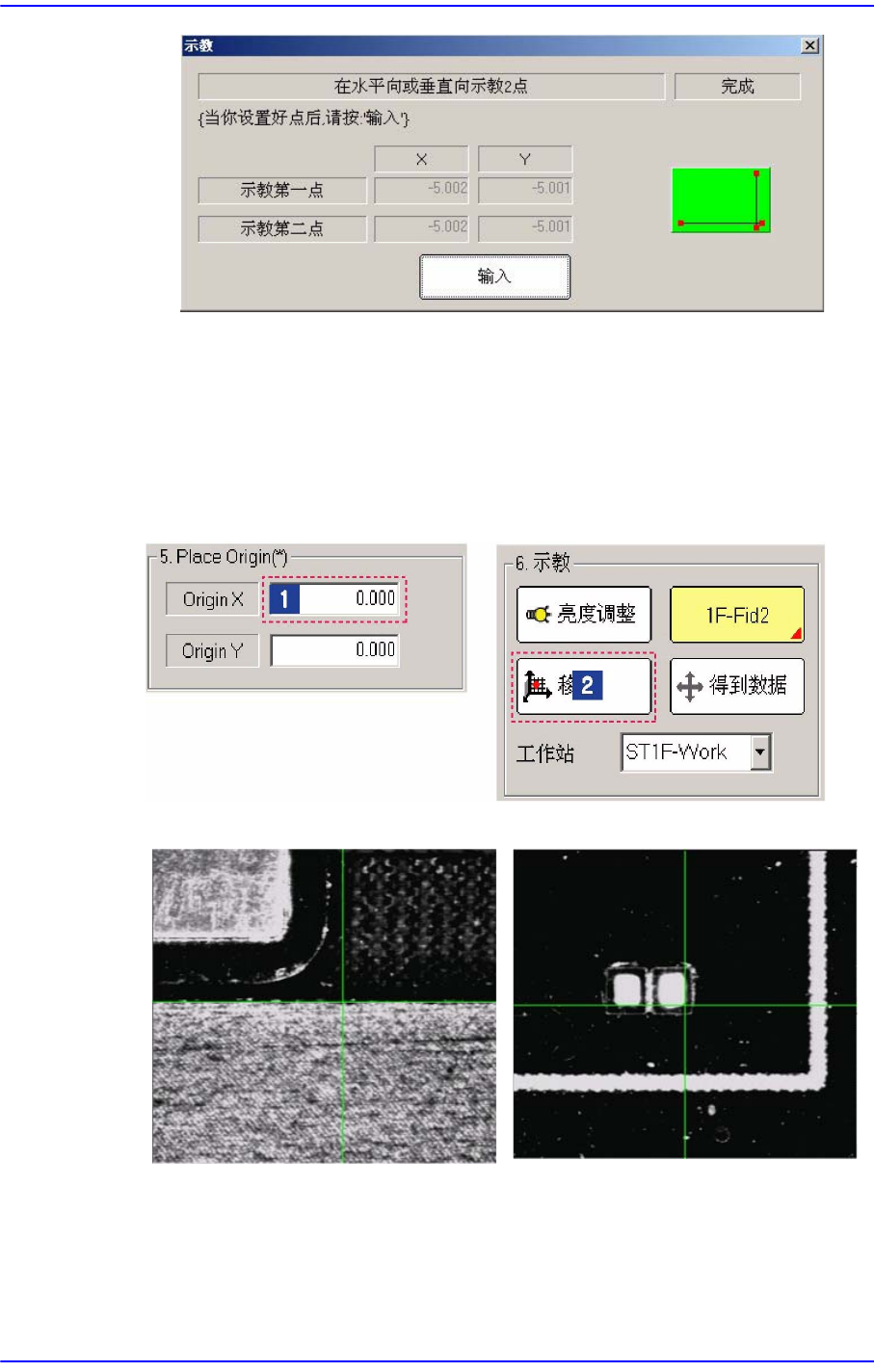

示教完两个点后，按下” 输入”键就结束初始角度的示教。
<5. Place Origin> 领域
设定PCB的安装原点。 此原点定义为从System的PCB Origin到PCB基板贴装原
点之间的距离。
一般定为与Stopper距离较近的模式。请在PCB内指定容易确认的位置。
【运用Case1-Board Stop】
不容易确认坐标，故很难适用在
Array PCB上
【运用Case2-PCB内的Pattern】
运用PCB内的Pattern容易确认坐标
故适用在Array PCB上
