6-42 Samsung Componen t Placer SM431 Administrator’s Guide 警 告 设备 Ready 状态下如果手动除去 board 或采取故障措施可 能会 受到伤害。 请务必开窗解除 Ready 后设备 IDLE 状态下手 动除去 board 或采 取故障措施。
6-41
Board
定义
不保存Barcode设置数据 后关闭“Barcode位置”对话框。
6.6.3. Manual 2D Barcode Confirm对话框
2D Barcode 功能使用时，在自动生产中如果发生2D Barcode识别故障，此时按设备
操作面板的‘STOP’按钮则显示如下鼓掌措施画面。
备注 为了激活如下画面必须先执行 System Constant设置。如果要在自
动生产中采取故障措施，请与本公司 CS或代理店进行咨询。

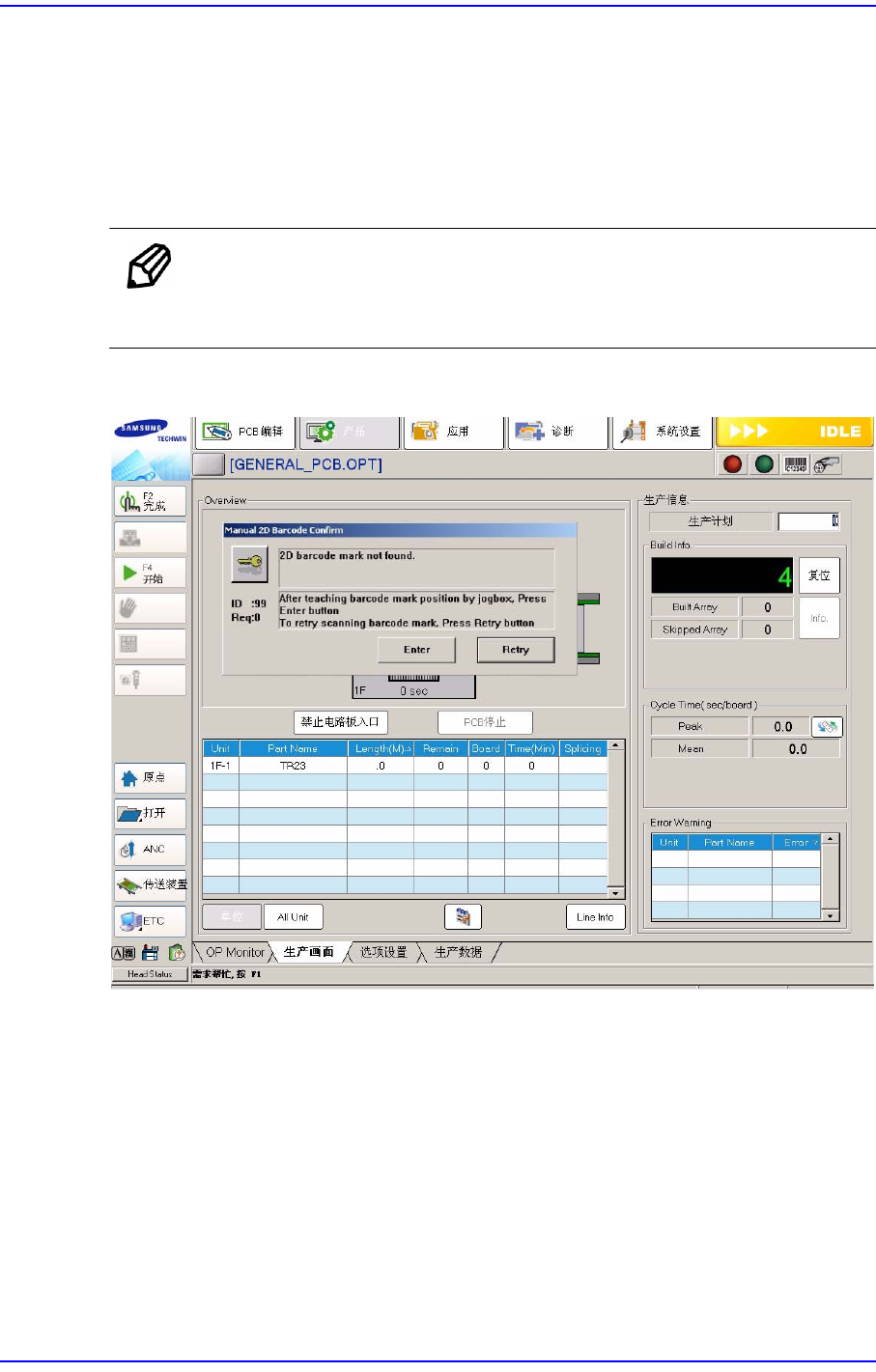

图
6.11 Manual 2D Barcode Confirm
对话框
<Enter> 按钮
利用Jogbox把示教相机移动到 Barcode位置后点击此按钮重新选定Barcode位
置。
<Retry> 按钮
执行‘Barcode Position’对话框重新示教Barcode位置后执行识别测试。详细事项
请参照“6.6.2 Barcode Position“。
采取手动措施后仍然2D Barcode识别失败时，请手动除去相应PCB。
6-42
Samsung Component Placer SM431 Administrator’s Guide
警 告 设备Ready状态下如果手动除去board或采取故障措施可能会
受到伤害。请务必开窗解除Ready后设备IDLE状态下手动除去
board或采取故障措施。
6-43
Board
定义
6.7. Model
Block

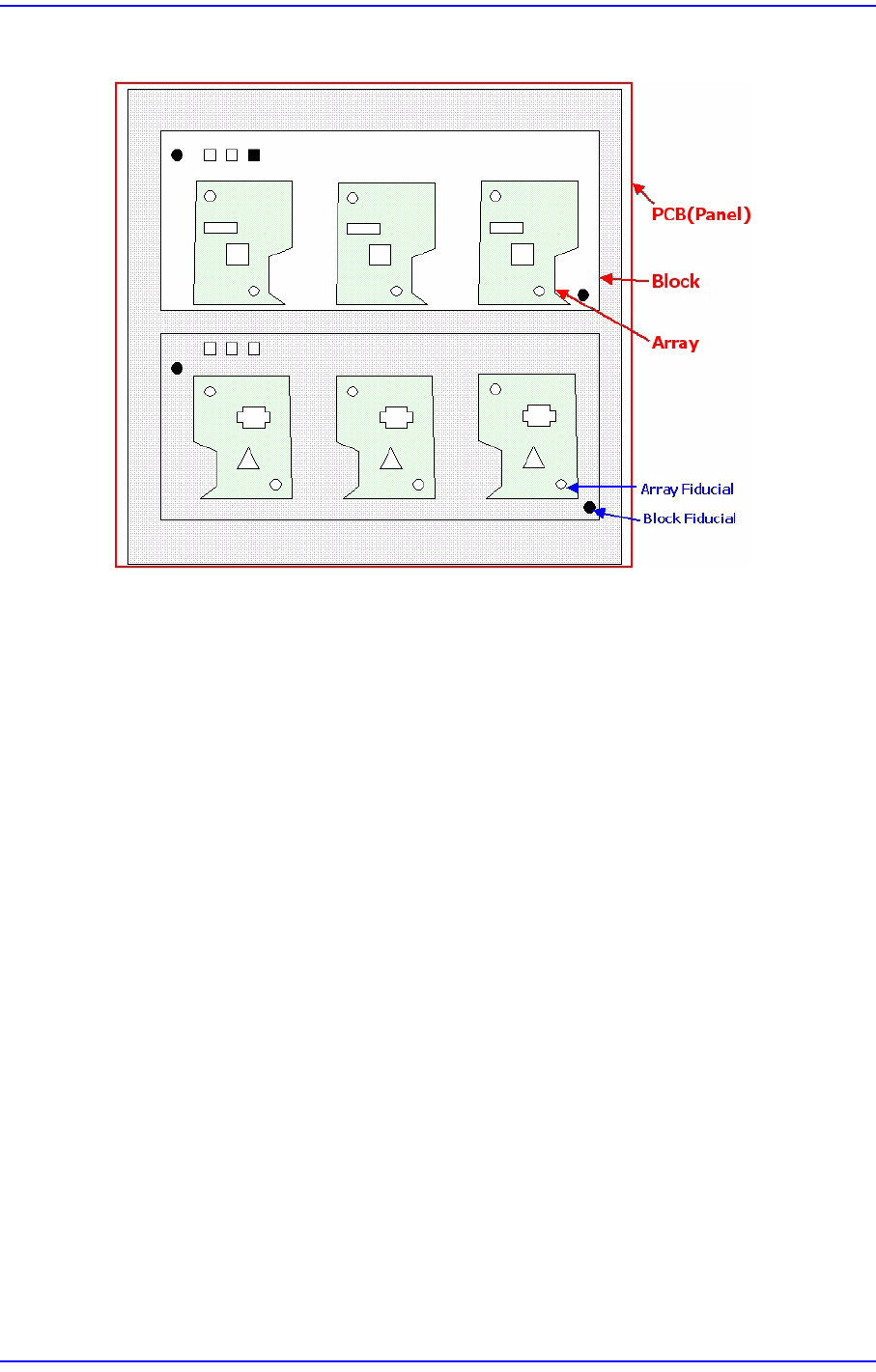

构成One Board或Array PCB形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表 Block的 Fiducial。
是与之前的Panel Fiducial相同的概念，但之前的如果只存在一个Panel Fiducial则
Block Fiducial的存在跟Block个数相同的数量。
Block PCB
是对一个的Panel或Carrier上设置相同或异形的多个Block基板整体的名称。
PCB
一个PCB由一个或多个Block构成。
