16-4 Samsung Componen t Placer SM431 Administrator’s Guide <PPM<->%> 按钮 转换表示的单位。 (PPM<->%) < 关闭 > 按钮 关闭画面。 16.1.2. 头 表示各磁头的作业信息， 显示跟贴装有 关的全部统计信息。 详细内容请参考 “ 1 1.1.4.1 头 ”
16-3
生产信息管理
board/hour
表示Peak Cycle Time (sec/board)为基准一个小时内预计贴装的部件数。
<前面>
以秒单位表示在正面line作业一张PCB所需要的平均时间。
<后面>
以秒单位表示在后面line作业一张PCB所需要的平均时间。

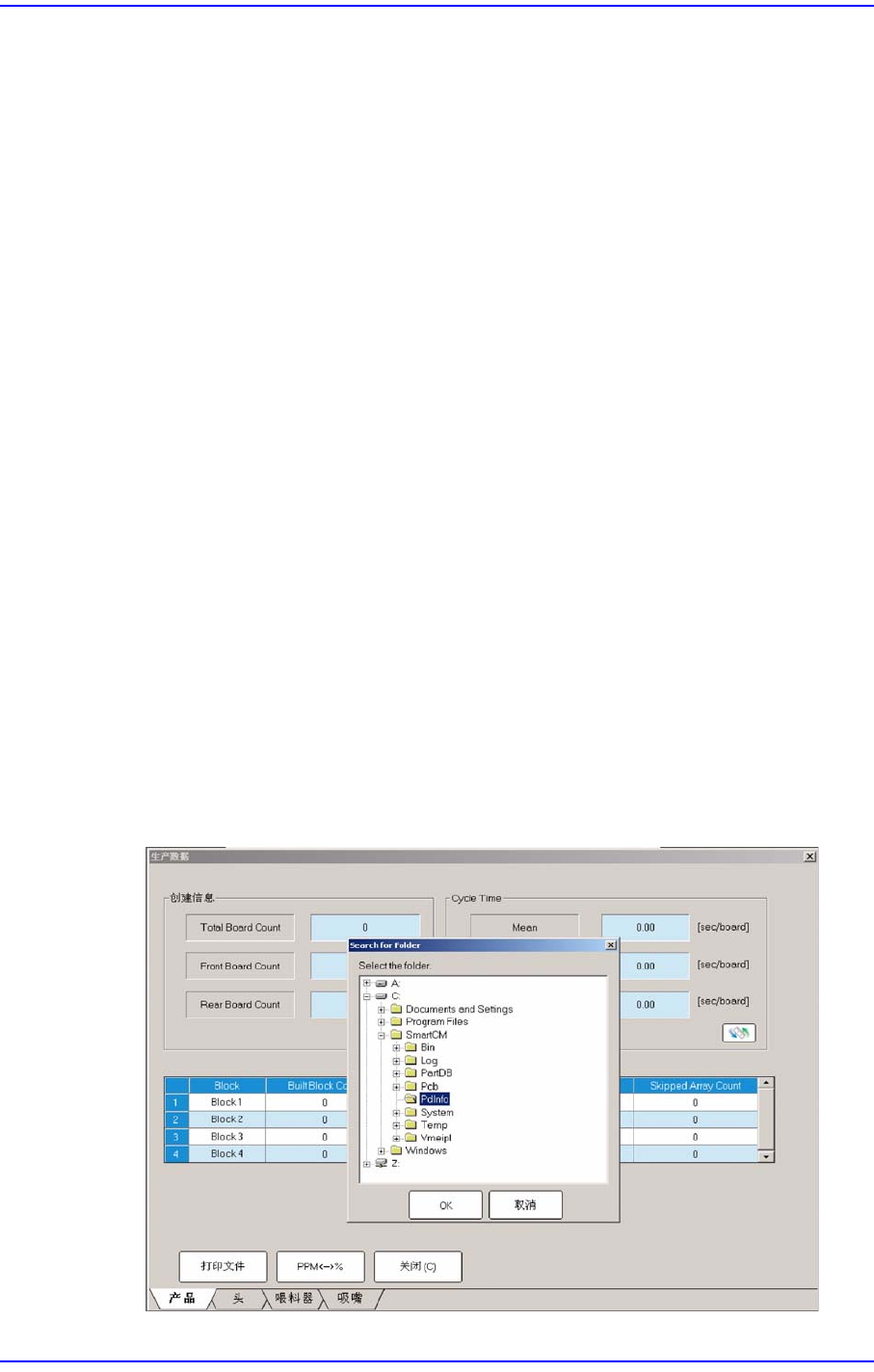

<Grid>领域
<Block>列
表示Block PCB中的Block序号。
<Built Block Count> 列
表示对相应Block正常作业的Block总数。
<Skipped Block Count> 列
表示对相应Block不正常执行作业跳跃的Block总数。
<Built Array Count> 列
表示正常操作的PCB总数。
<Skipped Array Count> 列
表示因坏标记不良标记Skip作业的PCB和PCB Array Skip的合。

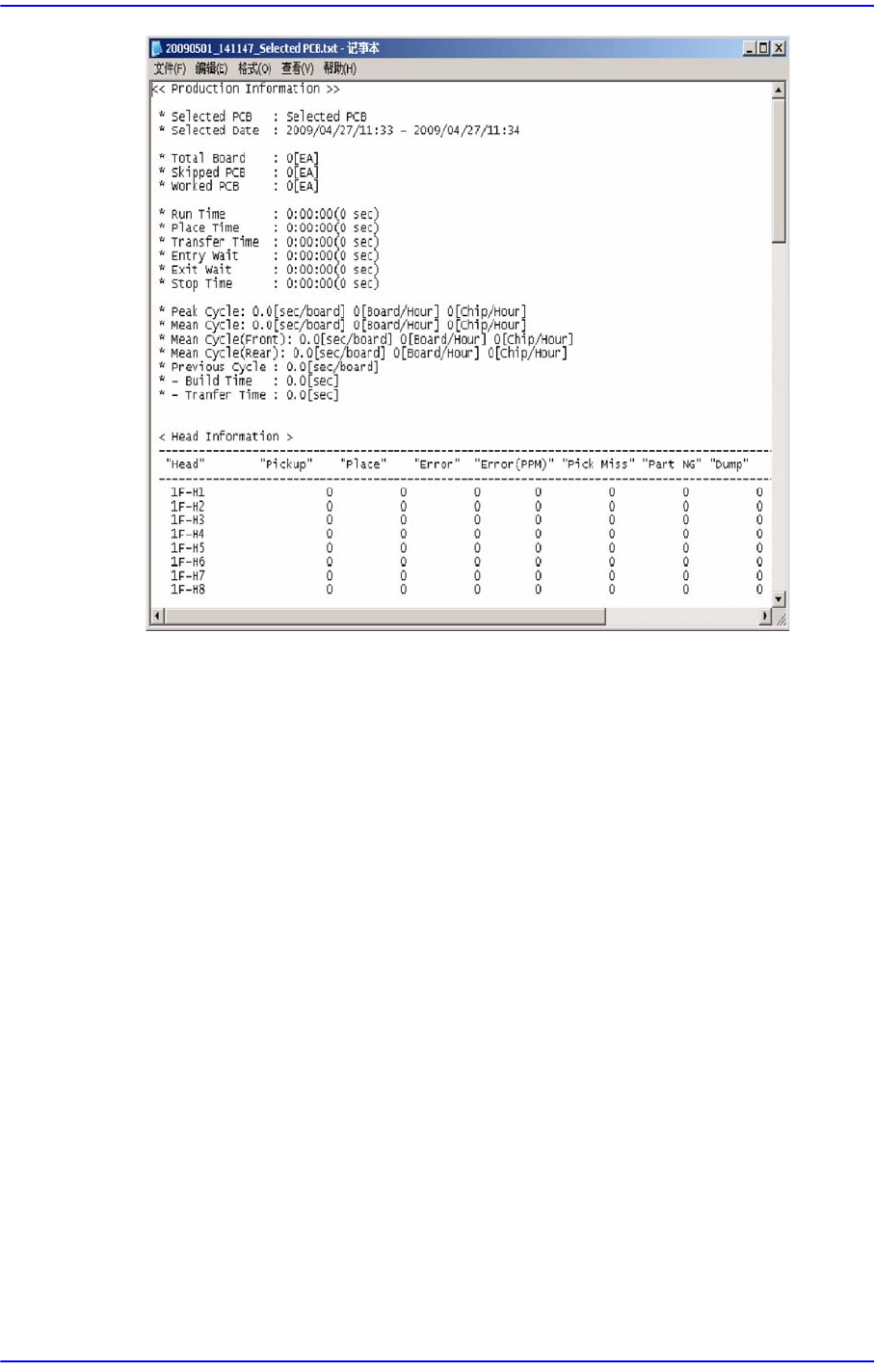

<打印文件> 按钮
文本文档形式在指定的文件夹 (C:\SmartCM\Pdinfo)保存PCB生产有关的贴装信
息。
16-4
Samsung Component Placer SM431 Administrator’s Guide
<PPM<->%>按钮
转换表示的单位。(PPM<->%)
<关闭>按钮
关闭画面。
16.1.2. 头
表示各磁头的作业信息，显示跟贴装有关的全部统计信息。详细内容请参考
“11.1.4.1
头
”
16-5
生产信息管理
图
16.2 “
头
” TAP
对话框
16.1.3. 喂料器
表示各Feeder作业信息。 详细内容请参考 “11.1.4.2
喂料器
”
图
16.3 “
喂料器
” TAP
对话框
