Samsung Component Place r SM431 Administrator’s Guide xiv 1: 表示主菜单工具栏。 2: 显示正在操作中的 PCB 文件名。 3: 显示子菜单。 4: 显示共同菜单。 ( 原点 , 打开 , ANC, 传送装置 ) 5: 显示 ‘ETC’ 菜单时选择 . 6: 显示 ‘ETC’ 菜单 . (T ools, W indows T ools, File) 7: 显示当前设备的状态。 …
前言
xiii
鼠标的操作
以下的述语是有关鼠标操作的述语 .
单击或选择
移动鼠标，把相应的项目用鼠标左健单击.
双击
移动鼠标，用鼠标左键快速双击相应的项目。
画面显示

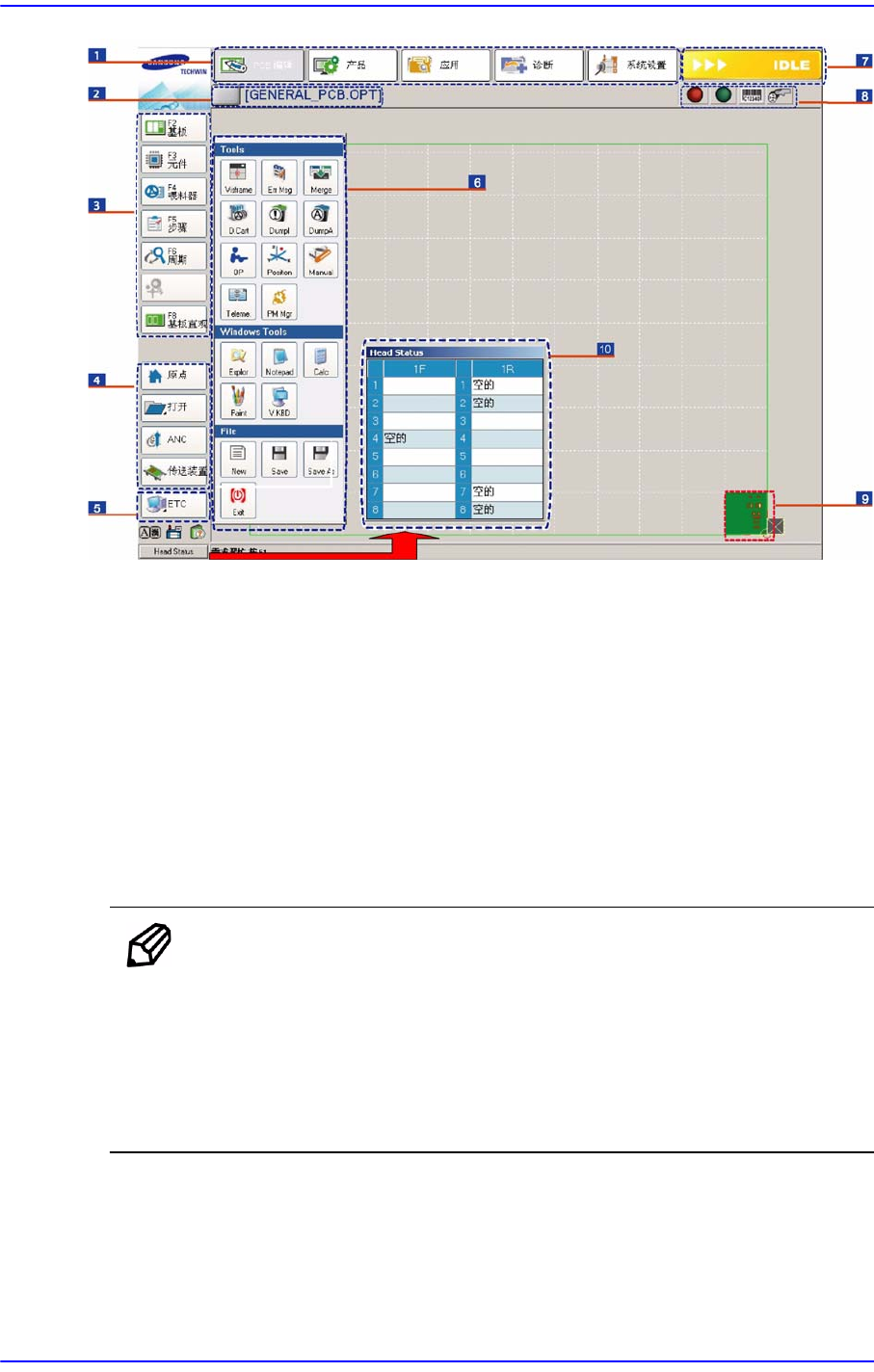

本设备的 MMI的基本画面如下。
Samsung Component Placer SM431 Administrator’s Guide
xiv
1:
表示主菜单工具栏。
2:
显示正在操作中的
PCB
文件名。
3:
显示子菜单。
4:
显示共同菜单。
(
原点
,
打开
, ANC,
传送装置
)
5:
显示
‘ETC’
菜单时选择
.
6:
显示
‘ETC’
菜单
. (Tools, Windows Tools, File)
7:
显示当前设备的状态。
(IDLE, RUN, FREEZE, ADJUST, WAIT, PAUSE, EMER, MPU-STOP)
。
8:
显示
IT System
菜单。（在已安装
IT System
的设备
MMI
显示。）
9:
显示要贴装的部件形象。
10:
显示
HEAD
的吸嘴信息。
11:
显示其它菜单的
Visframe
键。
备注 本说明书中有诸多表示MMI的对话框或信息框的画面， 它是
为了制作本说明书而插入的。说明书上出现的画面及其中的
各种示教事项和数据，内容，根据所安装的机器或它的操作
环境的不同，与实际情况稍有差异。
说明书里的 MMI画面是为了详细的参考和说明，把 MMI的
基本画面里的内容放大或缩小后插入的。
前言
xv

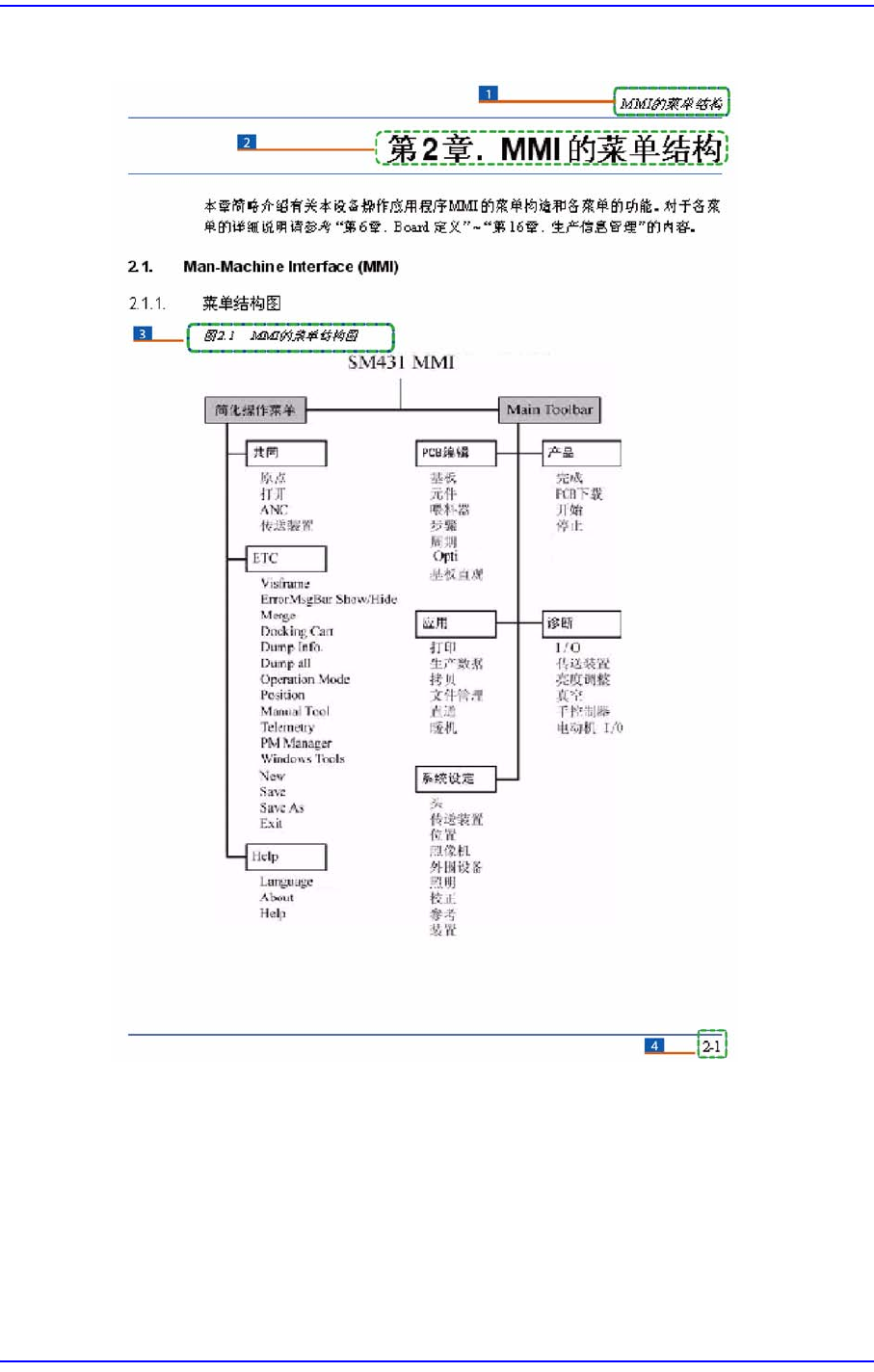

Page Layout
1:
章节主题
/
手册名称
2:
章节主题
3:
图形
(
章号
)-(
图形顺序
) .(
图形主题
)
第二章的第一个图形，，图形的主题显示为
’MMI
的菜单结构
图
’
。
4:
章节号码
–
页
(
表示该第二章的第一页
)
