12-47
Machine Calibration
亦即，应该如上图所示利用吸嘴夹持器治具使1~8号贴片头在机制上沿着相同
的组装方向事先组装完成。
6. 此时，单击<获取角度>键后输入需要适用的R轴的当前位置 (角度)。
7. 贴片头1~贴片头8也使用同一方法进行测定。
8. Gantry1F的校正作业完毕后，在<Gantry>组合框选择“1R”后按照同一方式进行
校正。
9. 需要把校正结果适用于设备时，请单击 <更新>键。
12-48
Samsung Component Placer SM431 Administrator’s Guide
12.3.11. 头 & 照相机校准...
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool, CN400 Nozzle)
Head Z & R Offset Calibration (CN040 Nozzle)
Head Offset Calibration (Calibration Tool, CN400 Nozzle)
Fly Camera Scale Calibration (Calibration Tool, CN400 Nozzle)
Fly Camera Offset Calibration (Calibration Tool, CN400 Nozzle)
Fly To Fix Offset Calibration (Calibration Tool, CN400 Nozzle)
R-Axis Offset Calibration (Calibration Tool, CN400 Nozzle)
Light Mapping (LightFly Nozzle)

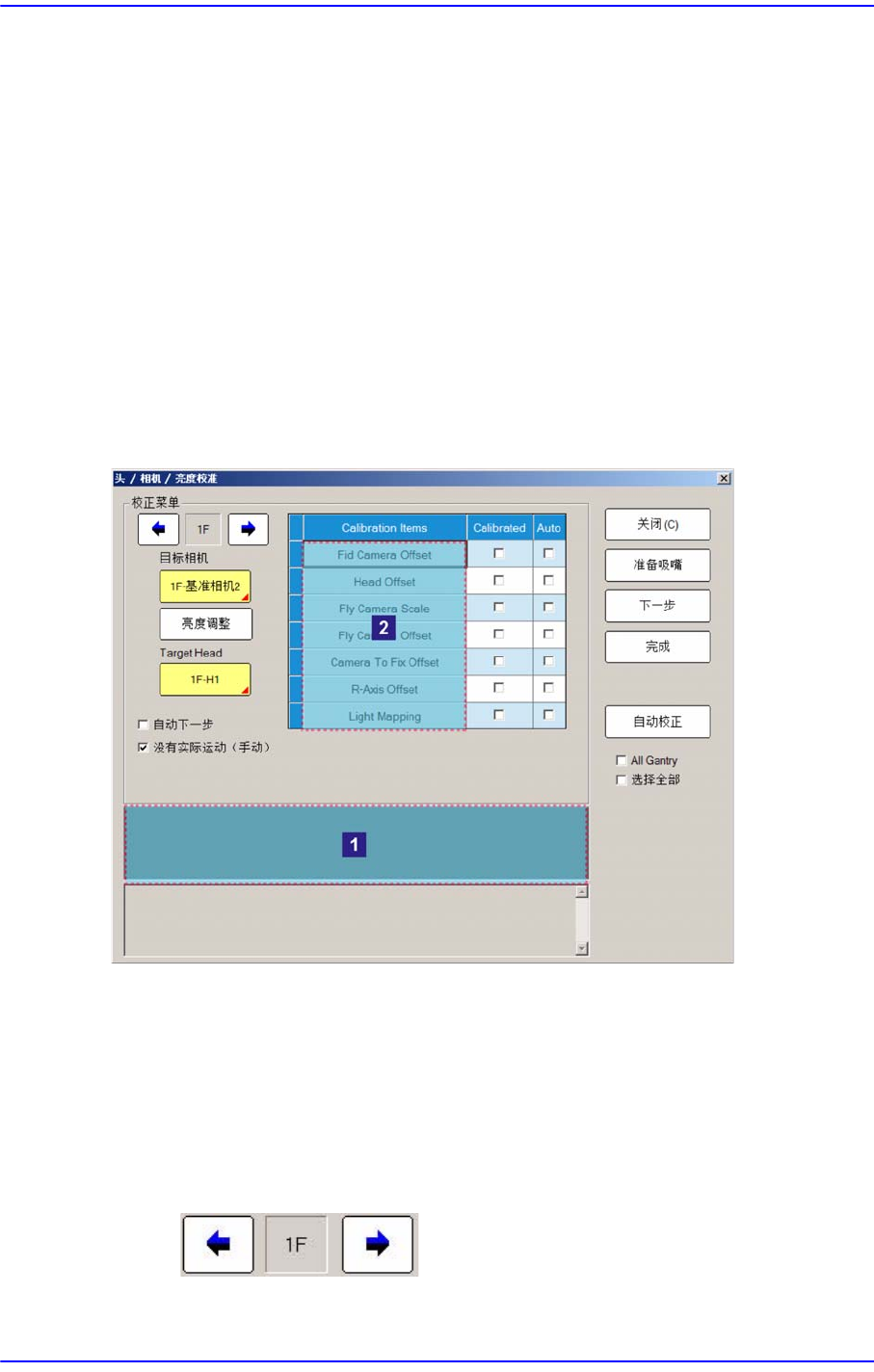

图
12.14 “
头
/
相机
/
亮度校准
”
对话框
1:
消息窗
2: Calibration Item
<校正菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
Gantry选择用箭头键
1F：显示当前选定的Gantry。
12-49
Machine Calibration
单击箭头键后选择需要检查设定值的Gantry。
<目标相机> Selection control
可以选择校正作业时所使用的摄像机。
<亮度调整>键
设定选定摄像机的照明值。
<Target Head> Selection control
选择需要进行校正的贴片头。
<自动执行>复选框
不采取逐段校正方式而选择自动执行。
<手动执行>复选框
采取逐段方式的校正作业。进入下一个阶段之前，需要单击对话窗口右侧的
<下一步>键。校正完毕后，单击<结束>键才能选择其它校正栏目。
<Calibrated>复选框
该校正作业完毕后将处于圈选状态。设定为自动执行多个校正作业并单击<
自动校正>键后执行校正作业时，可以检查是否完成了该校正作业。
<Auto>复选框
选择需要自动执行校正作业的 Calibration Item并单击 <自动校正>键后，可
以按序自动校正选定栏目。选择需要自动校正的栏目。但，Fid Camera Offset
在最开始的阶段需要以手动方式进行校正。
<自动校正>键
选择了需要自动校正的栏目后单击该键时，将针对选定栏目依次进行自动校
正作业。
<All Gantry>复选框
如果需要对全部Gantry依次进行自动校正，请圈选该复选框。
<选择全部>复选框
如果需要自动进行一切校正栏目，先权选该复选框后再圈选所有的
Calibration Item的<Auto>复选框。

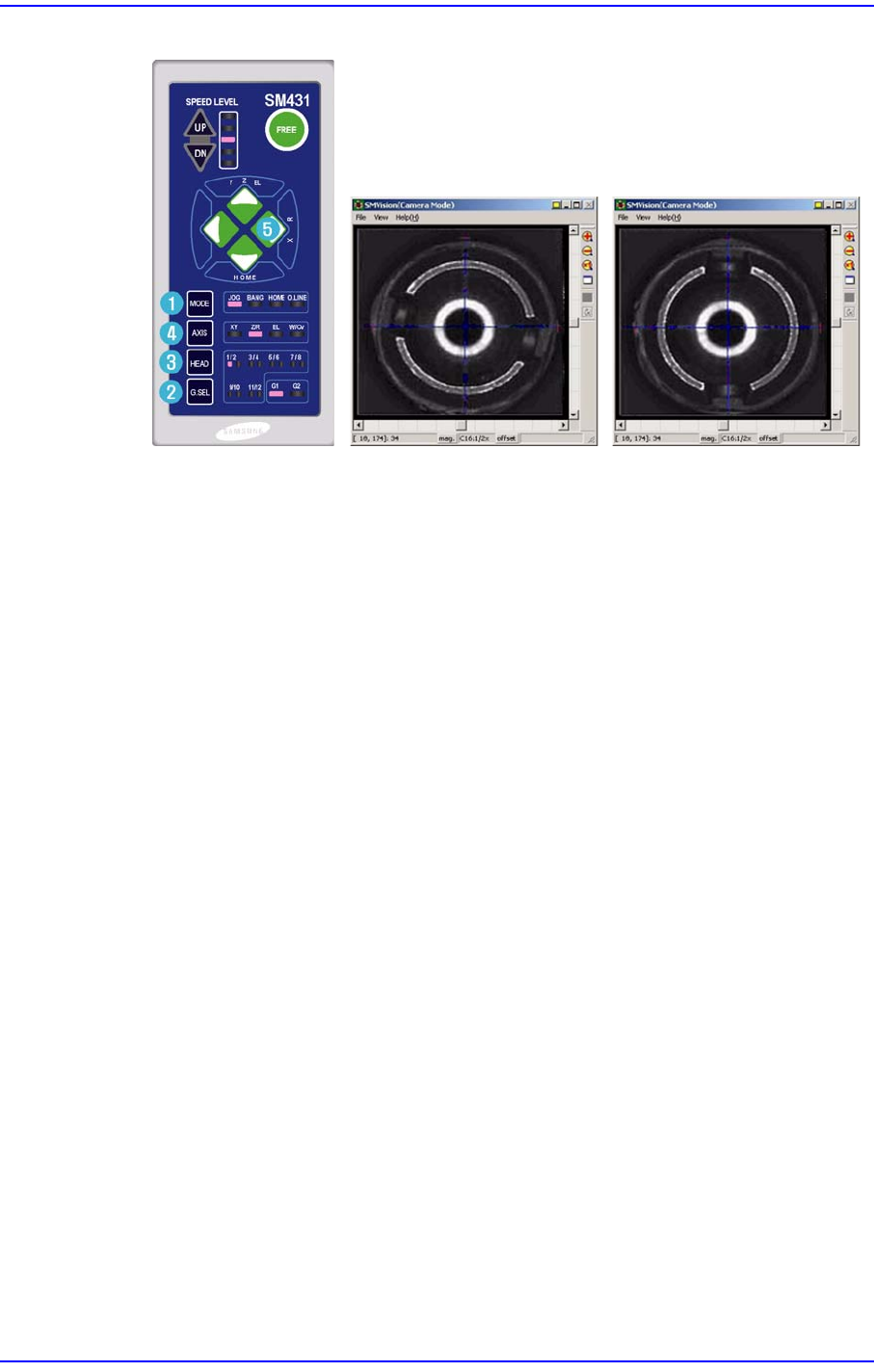

12.3.11.1. Fiducial Camera Offset Calibration
测量基准相机的中心到各 Gantry的第一个Head(Head 1)间的Offset。
只有完成了此过程，才能在以后校正中使用Auto Nozzle Change。本过程仅在
Manual Mode下执行。
为校正基准相机的 Offset必须先校正 Fiducial Camera Scale Calibration 。为执行校正
必须使用平板Calibration Tool和CN400 Nozzle。
