14-10 Samsung Componen t Placer SM431 Administrator’s Guide 14.5. 示教盒 (Teaching Box) [F6] 检查 T eaching Box 的 动作。 单击此按钮显示如下的对话框。 表示 实际操作当中 T eaching Box 的各按钮的动作状 态。 图 14.8 “ 示教盒 ” 对话框 < 所有速度 LED 灯 > 按钮 开 / 关全部 速度 …
14-9
Diagnosis(
诊断
)
<High Blow On/High Blow Off>键
清扫贴片头的主轴管路或倾倒微细元件时使用。单击该键时，将启动供应高压
吹气的电磁阀。再单击一次该键则停止动作。

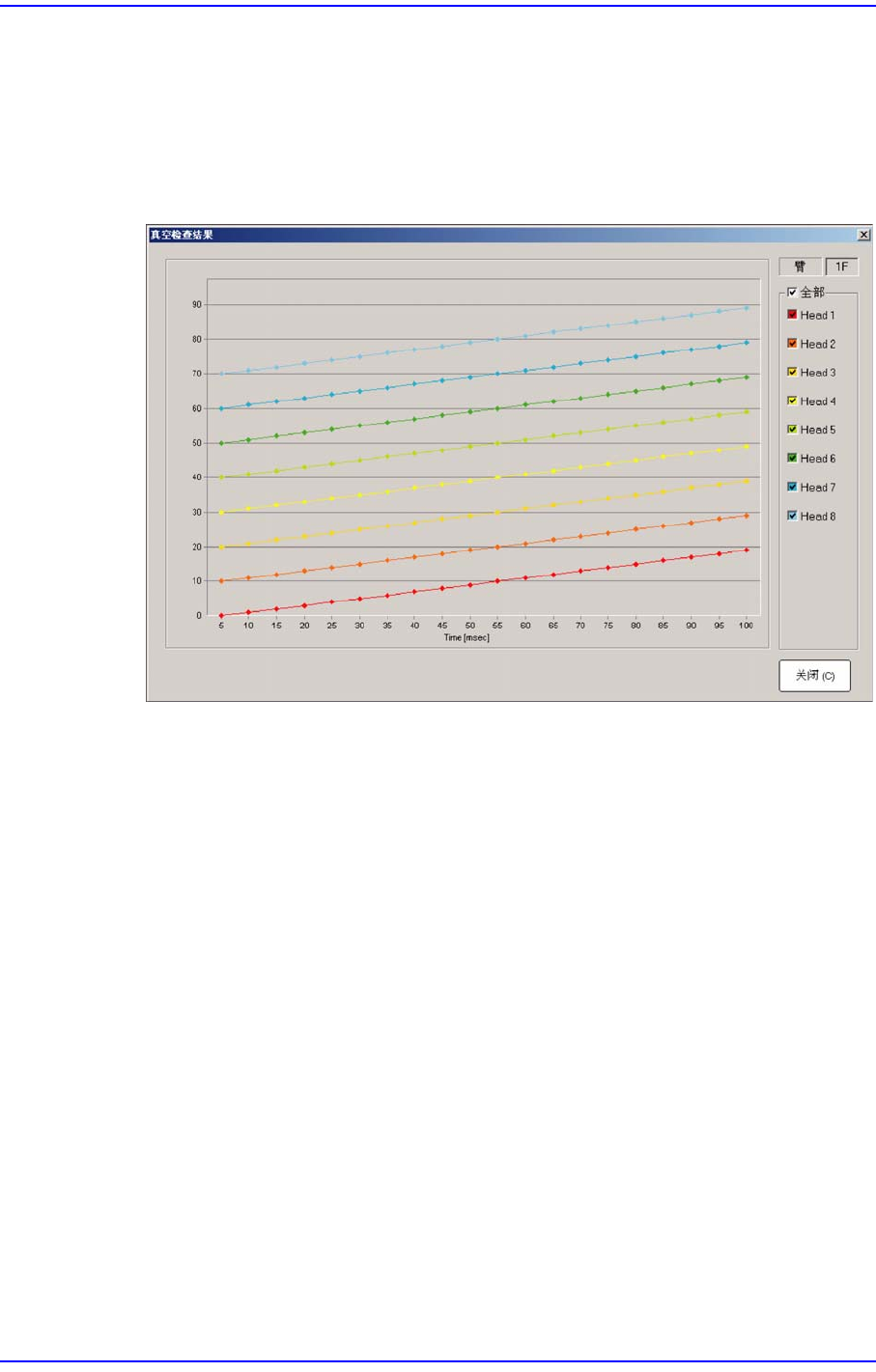

<全检验> 按钮
对选定的Gantry的所有Head，测量进空压稳定所需要的时间。
<关闭> 按钮
关闭对话框。
14-10
Samsung Component Placer SM431 Administrator’s Guide

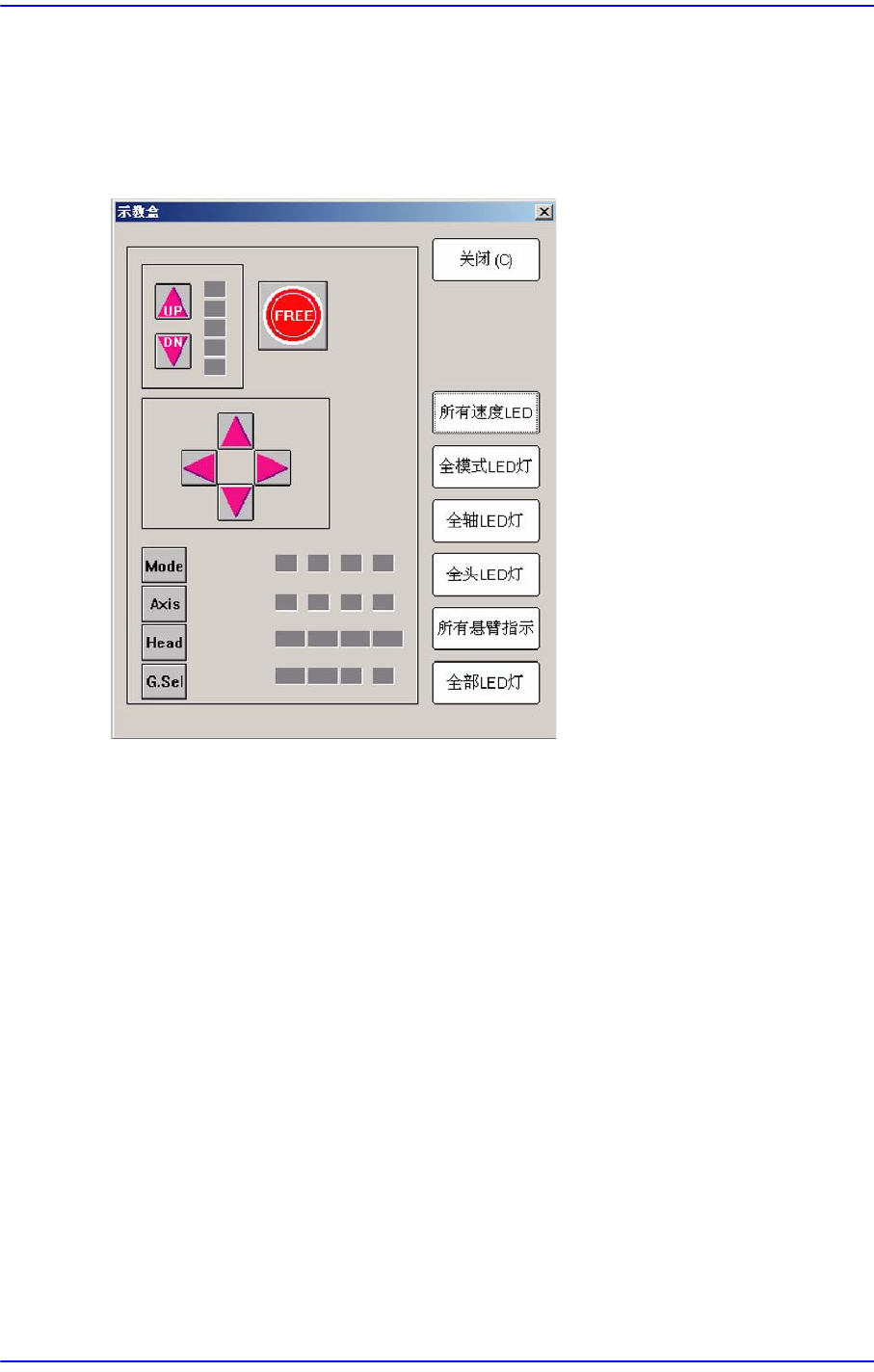

14.5. 示教盒 (Teaching Box) [F6]
检查 Teaching Box 的动作。单击此按钮显示如下的对话框。表示实际操作当中
Teaching Box 的各按钮的动作状态。
图
14.8 “
示教盒
”
对话框
<所有速度LED灯> 按钮
开/关全部 速度LED。
<全模式LED灯> 按钮
开/关全部 模式LED。
<全轴LED灯> 按钮
开/关全部 轴LED。
<全头LED灯> 按钮
开/关全部 头LED。
<所有悬臂指示灯> 按钮
开/关所有的Gantry LED。在单拱架设备时处于非激活状态。
<全部LED灯> 按钮
开/关所有的LED。
<关闭> 按钮
关闭对话框。
14-11
Diagnosis(
诊断
)

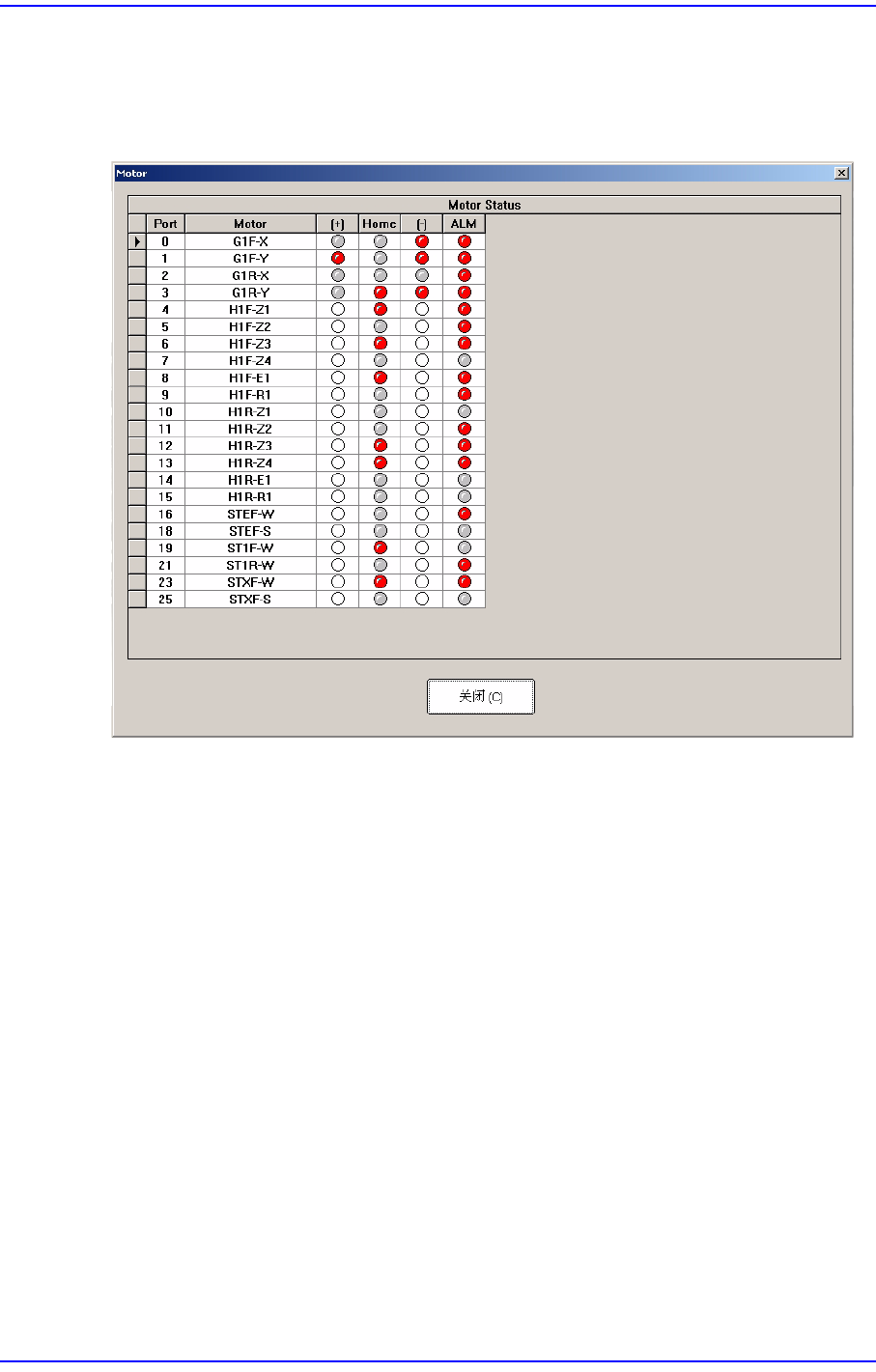

14.6. Motor IO [F9]
显示与驱动电动机有关的传感器输入状态。
图
14.9 “ Motor”
对话框
