12-55
Machine Calibration
11. 利用 Gantry选择用箭头键选择“1R”后，像“1F”一样进行校正作业。结果可以在
“HEAD偏移"TAP对话框确认。
12-56
Samsung Component Placer SM431 Administrator’s Guide
备注 以Head 1为基准的XY Offset基准值如下：
Head1 - X: 0 mm , Y: 0 mm
Head2 - X: 14.96mm ~ 15.04mm, Y: -0.035 mm ~ 0.035 mm
Head3 - X: 29.96mm ~ 30.04mm, Y: -0.035 mm ~ 0.035 mm
Head4 - X: 44.96mm ~ 45.04mm, Y: -0.035 mm ~ 0.035 mm
Head5 - X: 59.96mm ~ 60.04mm, Y: -0.035 mm ~ 0.035 mm
Head6 - X: 74.96mm ~ 75.04mm, Y: -0.035 mm ~ 0.035 mm
Head7 - X: 89.96mm ~ 90.04mm, Y: -0.035 mm ~ 0.035 mm
Head8 - X: 104.96mm ~ 105.04mm, Y: -0.035 mm ~ 0.035 mm
12.3.11.3. Fly Camera Scale Calibration
测量Fly-Camera的标度(Scale)。为了执行Fly-Camera Scale 校正作业之前首先要确
认校正 Tool是否在ANC的校正 Tool 处。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 单击<准备吸嘴>按钮，在ANC1号孔中插入 CN400吸嘴。
2. 圈选<自动下一步>复选框后再单击<Fly Camera Scale>键，将自动校正选定
Gantry并显示其结果。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击 <Fly
Camera Scale>键，然后按照下列步骤进行。
则在消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
单击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，拉下磁头的 Z轴请单
击<下个 >按钮。
3. HEAD移动到设备指定的位置后下降所有Z轴。此时,请手动清除插入的所有喷
嘴。
4. 显示“下一步，将标准工具粘贴在头部1。单击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在吸嘴1号的吸嘴座手动安装 CN400 吸嘴后，请单击
<下个 > 按钮。
5. 显示“调整工具移动到中心位置。移动，单击[下一步]” 消息
。为了把磁头组件
移动到固定相机1的中心位置，请单击 <下个>按钮。
6. 示的Calibration Tool上的 Ficucial Mark明显为止调整照明亮度。
7. 显示“排列高度上升，镜像关闭 移动，单击[下一步]”信息。请单击<下一步>按
钮。
12-57
Machine Calibration

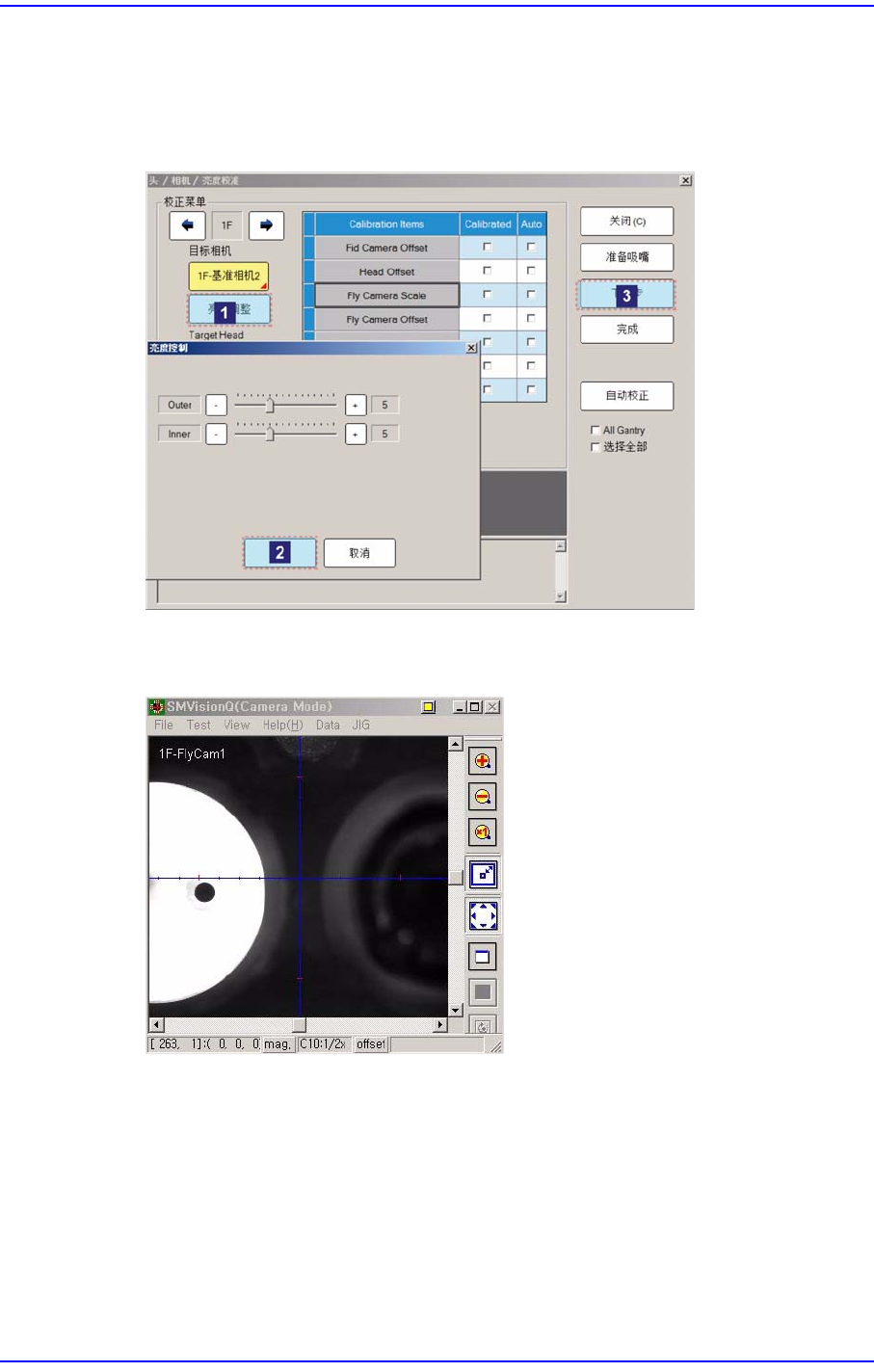

8. 那么，磁头1上升到Fly-Camera的Align高度，关闭 Mirror。 然后在消息窗显示“
准备标准对于标准，单击[下一步]” 消息。此时 单击 <亮度>按钮，在 ”亮度控制
”对话框中’SMVision’窗口 显示的Calibration Tool上的 Fiducoal Mark明显为止
调整照明亮度后单击<下个> 按钮。
9. 校正是：用 Fly-Camera识别校正 Tool 底面的Fiducial Mark 2点后，校正 Tool放到
ANC顶面的校正 Tool位置，之后识别校正 Tool上面的边缘Fiducial Mark 2点。
