13-22
Samsung Component Placer SM431 Administrator’s Guide
13.5. 装置（Device） [F10]
管理有关带式, 杆式, 吸嘴的数据。
13.5.1. Tape Feeder
图
13.12 “
标准装置
-
带式
”
对话框
目录箱
选择将要设定的装置。 以上画面画面为在装置目录选择“带式”的情况。
设定有关带式喂料器的数据。
<定时（兆秒）> 领域
<Open Time> 编辑框
设置开放带式喂料器闸门所需要的时间。
<Feeding Time> 编辑框
设置带式喂料器供给一次部件所需要的时间。如果小于此值发出警报。
< Pickup Offset> 编辑框
设置对带式喂料器的吸附点的偏移。以带式喂料器安装在设备正面为基准对8毫
米带式喂料器的吸附点的其他带式喂料器的吸附偏移。
<Width> 编辑框
以带式喂料器的定位销为基准设置左、右宽度。利用此参数可计算带式喂料器
13-23
系统设置
在Feeder Base所占的空间。
13.5.2. 振动式喂料器
以下画面是在目录框中选择 “Stick”时。 设定有关管式喂料器的数据。

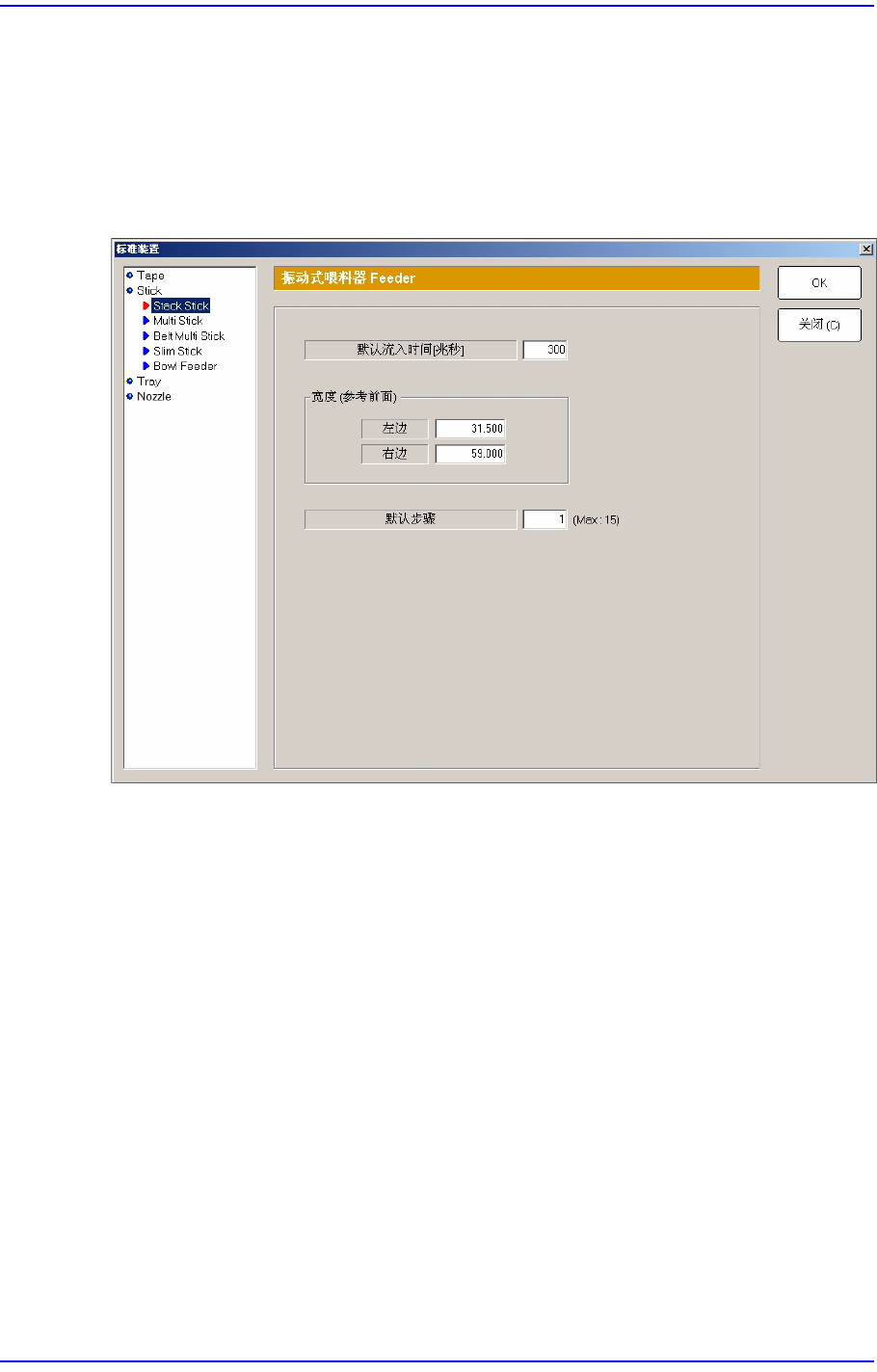

图
13.13 “
标准装置
–
管式
”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[兆秒]> 编辑框
设定推料时间。
<宽度(参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤> 编辑框
设置根据Stick Feeder Type的各Stick Feeder的基本Stick数。
13-24
Samsung Component Placer SM431 Administrator’s Guide
13.5.3. Nozzle
以下画面是List Box中选择 “吸嘴“时。 设定有关吸嘴的数据。

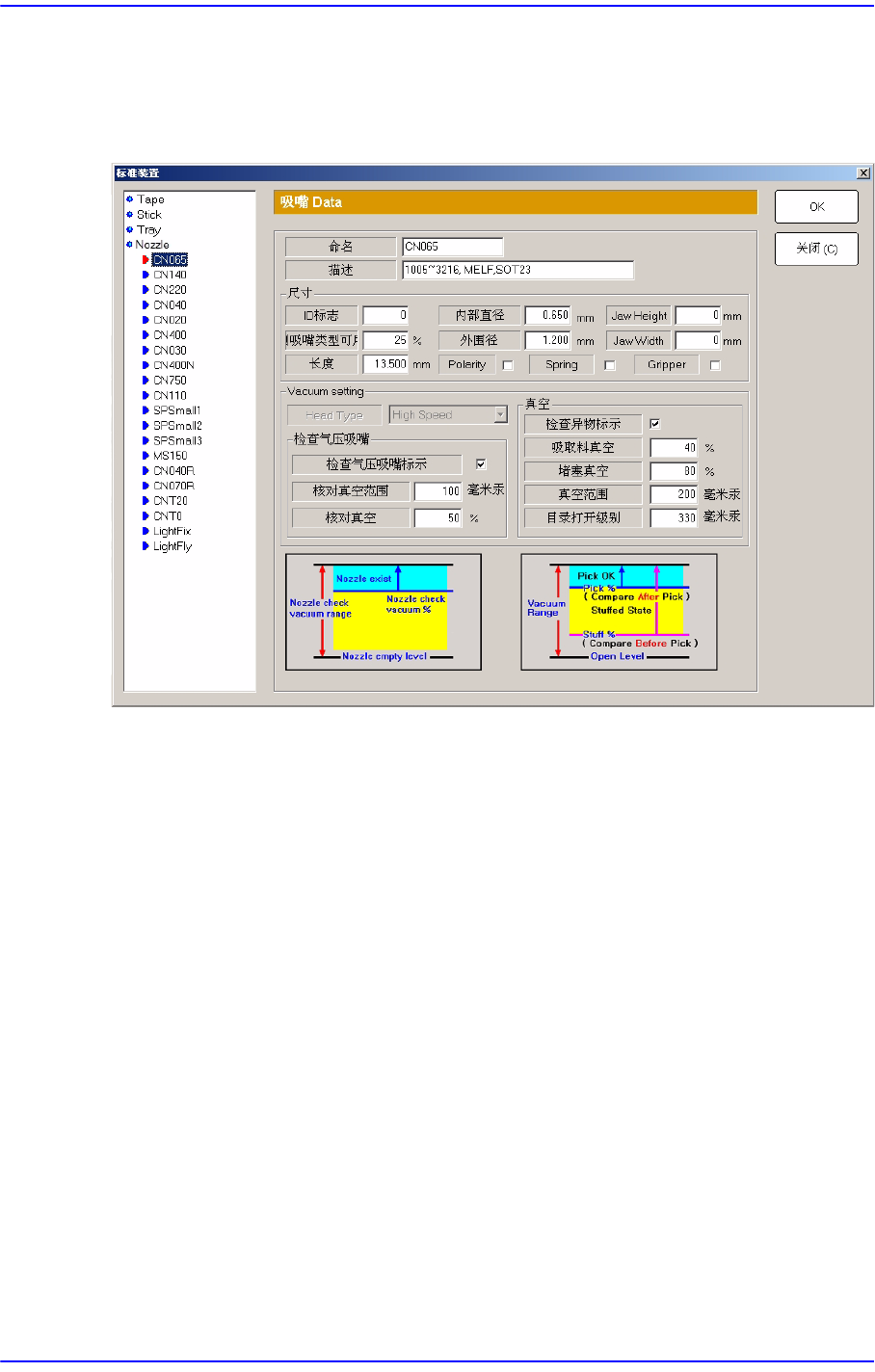

图
13.14 “
标准装置
–
吸嘴
”
对话框
目录箱
选择将要设定的吸嘴的形式。
<命名> 编辑框
设定已选择的吸嘴的名称。
<描述> 编辑框
设定对所选择的吸嘴的说明。
<尺寸> 领域
<ID标志> 编辑框
设定已选择的吸嘴的ID标志。
<Type Check> 编辑框
识别喷嘴时内径及外径的上位允许误差设置成百分比。基本值为 25%。
<长度> 编辑框
设定吸嘴的长度。
<内部直径/外围径> 编辑框
设置吸嘴内/外径。
