6-25
Board
定义
<自我调整> 按钮
利用设定的Fiducial Mark数据求出实际 MMI识别的 Fiducial Mark大小。 算出实
际标记的尺寸后显示以下的信息框
尺寸需要变更为新找的数据时,按下 <>按钮,不需要时按下<不是>按钮。
即意味着再次测定误差,为更准确地进Fiducial Mark补正请务必使用。
一般情况下,不对Fiducial Mark进行个别测定,PCB置于输送机后,生成
Fiducial Mark坐标。 另外,输入大约值(肉眼判断)利用Fiducial Mark
Outline,通 SMVision’窗口确认实际Mark和数据上的图像Mark之间的偏差后
再进行补正。
此时也最终通过调整进行再测定为更准确的补正。
+ 表面氧化
Use
Not Use
+ + 突出
Use
Use
金箔 + 高光泽
Use
Use
Ceramic
Use
Not Use
Ceramic
Use
Use

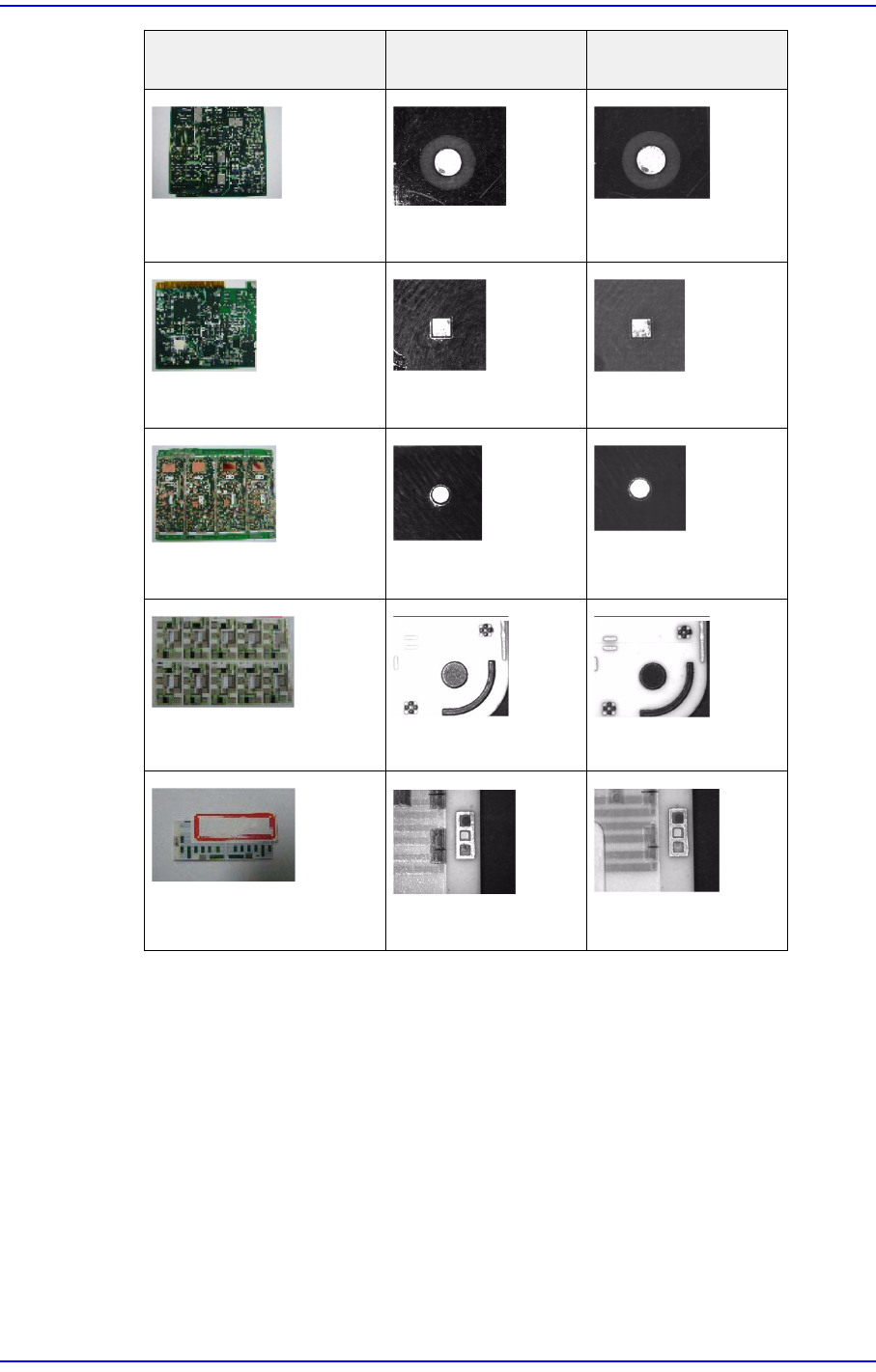

PCB基准类型
Outer Inner
6-26
Samsung Component Placer SM431 Administrator’s Guide
<轮廓> 按钮
参照设定的Mark数据在’SMVision’窗口显示Fiducial Mark轮廓(Outline)可确
认设定值是否跟实际Fiducial Mark一致。
<测试> 按钮
利用已设定的标记的数据检查标记。通过它可以确认设定值是否正确成功

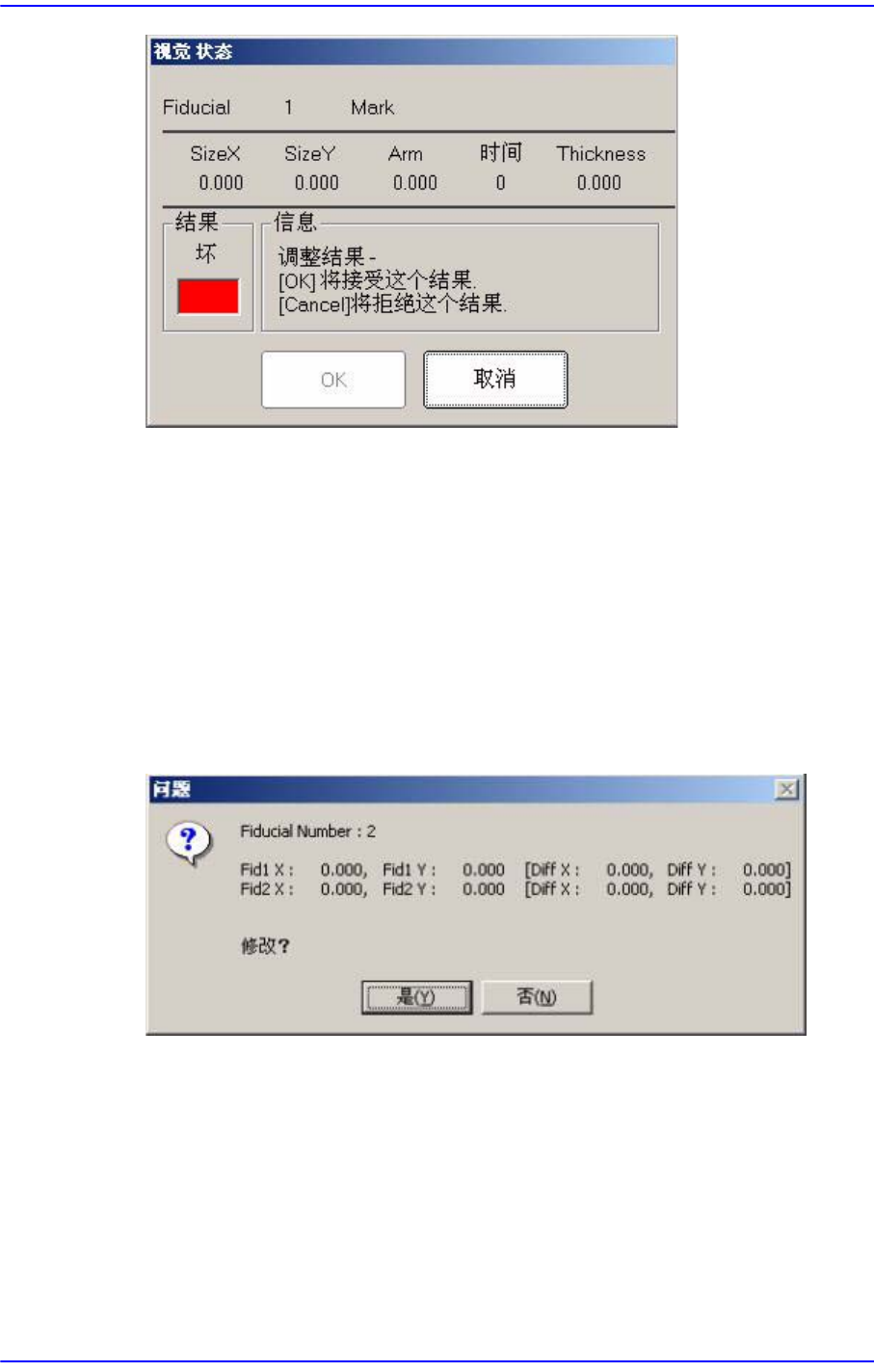

结束检查后显示以下的信息框查失败时,显示以下的信息框。
<扫描> 按钮
进行对已设定的基准标记的扫描测试。扫描测试利用已设定的基准标记的位置
和标记数据检查实际的标记。其结果如下。
上述画面显示的 Fiducial Mark位置表示 Scan Test执行后查出的实际MMI识别的
Fiducail Mark标与设定的 Fiducial Mark坐标之差。 要反映其差值点击
钮,不反映其差值点击按钮。
<更新> 按钮
储存坏标记的数据后,关闭基准点位对话框。坏点位置
<取消> 按钮
不储存坏标记的数据直接关闭基准点位置 对话框。
6-27
Board
定义

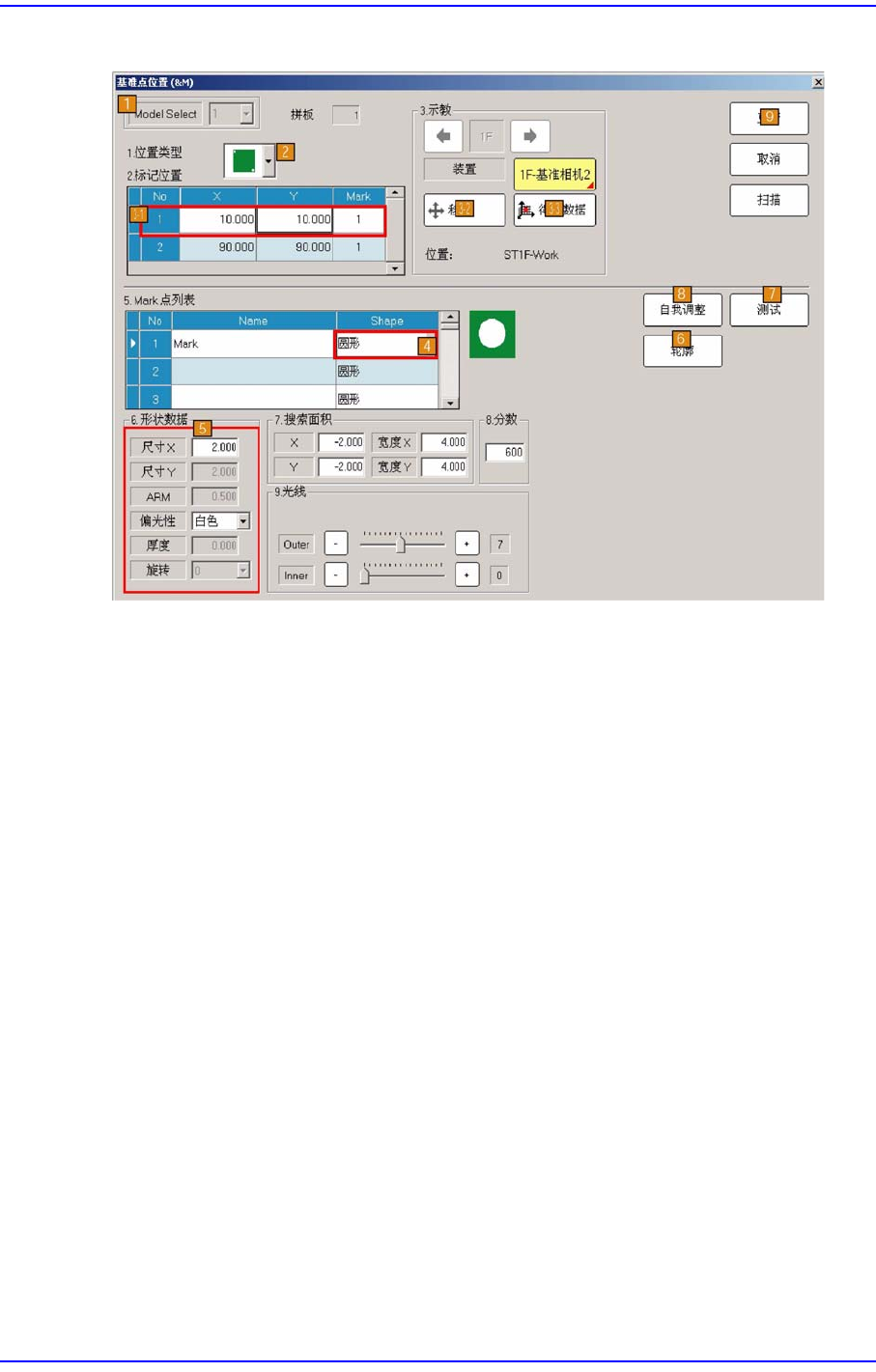

6.3.1. 基准标设置顺序
1) Model Select
不是Block PCB则省略
2) 位置类型设置
3) 标记位置设置
<标记位置>领域选择基准标
点击<移动>按钮用Fiducial camera动到所选的基准标。
调节成基准标的中心与SMVisionQ窗的十字线中心一致
点击<登录坐标>按钮输入基准标坐标
4) ‘Shape’ 设置
5) 形状数据设置
6) 确认轮廓线
点击<轮廓>按钮,确认显示在 SMVisionQ窗口的轮廓线是否和基准标的轮廓线
一致
不一致时修改形象信息
7) 基准标识别测试
8) 调节
进行最少2回以上
9) 反应设置值点击<更新>按钮
