12-74 Samsung Componen t Placer SM431 Administrator’s Guide 7. 单击 < 更新 > 按钮 , 即可保存内容。
12-73
Machine Calibration
12.3.12. Board Positon Calibration
示教Conveyor贴装领域的 Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<传感器X> 编辑箱，单击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 请利用示教框示教准确的位置。然后单击<得到数据>按钮输入传感器X的准确
坐标值。
在SM431用相同的方法对ST1F-Work和ST1R-Work 各自进行示教。
3. 用鼠标选择<止挡件X> 编辑箱后 单击 <移动>按扭，把示教相机移动到Stopper
X位置。
4. <止挡件Toggle> 按钮，先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <得到数据> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准确示
教 ST1F-Work, ST1R-Work位置。
6. 请单击<止挡件Toggle> 按钮下降制动器。在SM431用相同的方法对ST1F-Work
和ST1R-Work 各自进行示教。
12-74
Samsung Component Placer SM431 Administrator’s Guide
7. 单击<更新 >按钮, 即可保存内容。
13-1
系统设置
第13章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)”。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘系统设定’菜单的子菜单时，该对话框显示在画面上。显示子菜单相应的对话
框的状态下，再次选择菜单时该对话框将会处于活性化状态。

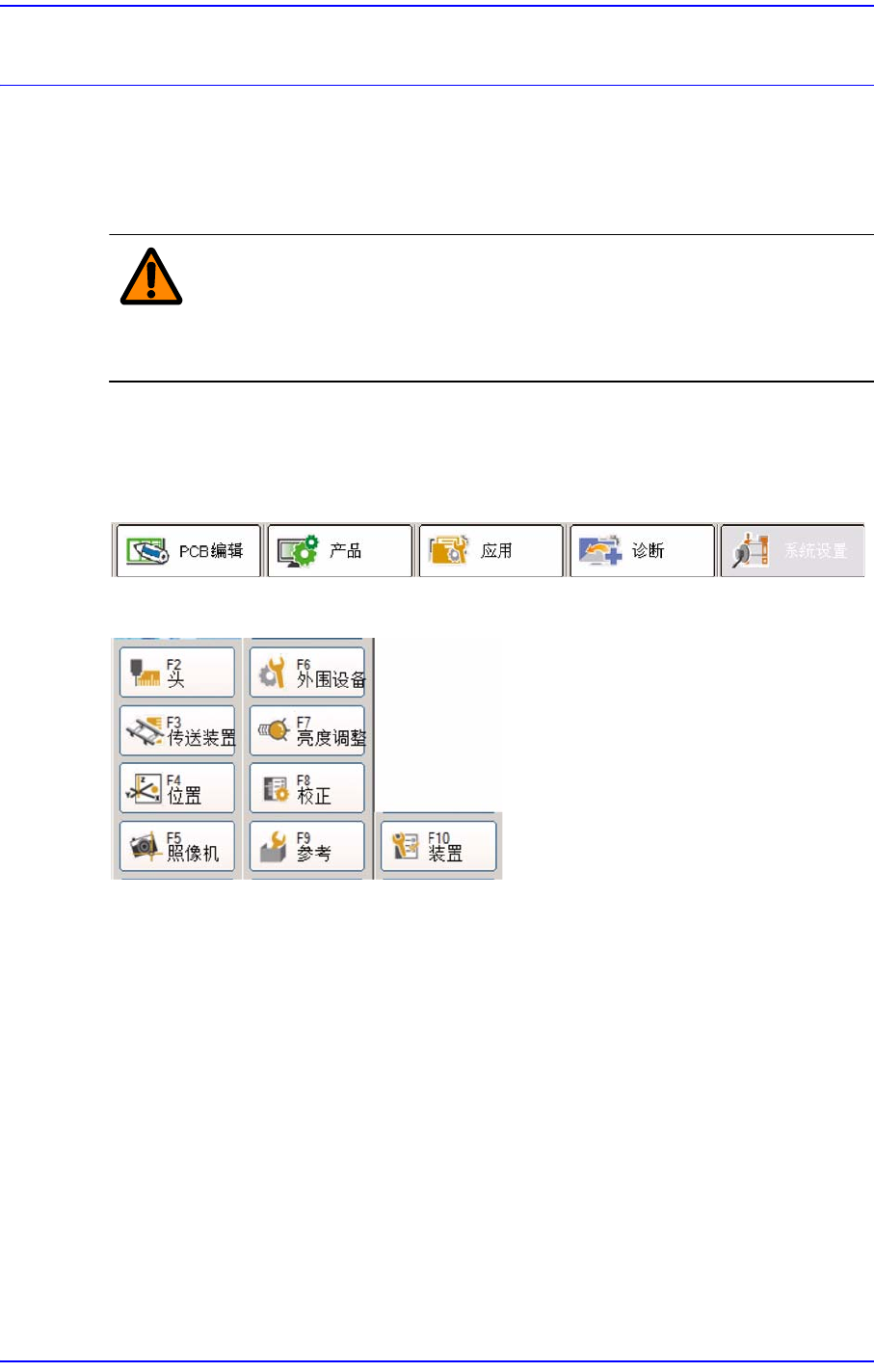

图
13.1
选择
‘
系统设定
’
菜单的状态
图
13.2 ‘
系统设定
’
菜单的子菜单
13.1. 传达装置 (Conveyor) [F3]
设定与Conveyor有关的事项。
