7-65 元件的登记 设定含允许上偏移量的间距。 <Pitch Min> 列 设定含允许下偏移量的间距。 <Foot T yp> 列 设定引脚接触到底面的距离。 <Foot Max> 列 设定含允许上偏移量的 Foot 长度。 <Foot Min> 列 设定含允许下偏移量的 Foot 长度。 <T olerance T an> 列 设定引线往外弯曲时的允许公…
7-64
Samsung Component Placer SM431 Administrator’s Guide
图
7.24
在
User IC
的
“
引脚参数
”
设定画面
<1.脚参数> 领域
设定引脚参数。
<No.> 列
表示引脚参数的编号。它的范围为 0 – 7。
<Width Typ> 列
设定引脚的宽度。
<Width Max> 列
设定含允许上偏移量的引脚的宽度。
<Width Min> 列
设定含允许下偏移量的引脚的宽度。
<Length Typ> 列
设定引脚的长度。
<Length Max> 列
设定含允许上偏移量的引脚的长度。
<Length Min> 列
设定含允许下偏移量的引脚的长度。
<Pitch Typ> 列
设定本引线到邻接的引线中心的距离-间距。
<Pitch Max> 列
7-65
元件的登记
设定含允许上偏移量的间距。
<Pitch Min> 列
设定含允许下偏移量的间距。
<Foot Typ> 列
设定引脚接触到底面的距离。
<Foot Max> 列
设定含允许上偏移量的Foot长度。
<Foot Min> 列
设定含允许下偏移量的Foot长度。
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差. 以对<引脚长度>的百分比来设定。
<Pin>列
可以设定是否把该引脚插入PCB。如果该引脚是Pin Tip则圈选该复选框。该
栏目只适用于Insert元件。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。

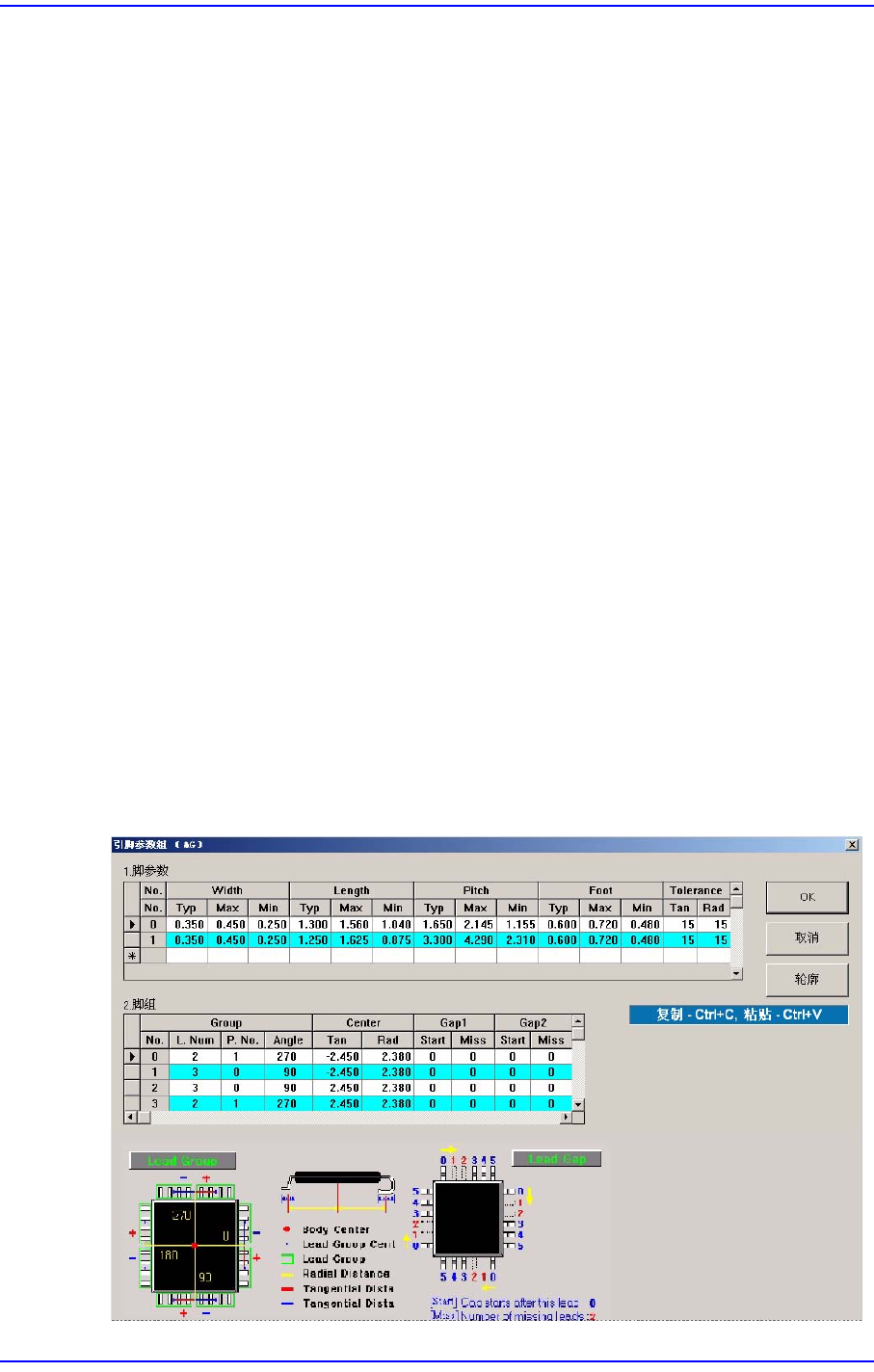

图
7.25
在
User IC
的
”
脚组
”
设定画面
7-66
Samsung Component Placer SM431 Administrator’s Guide
<2. 脚组> 领域
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为0 – 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为0 – 7。
<Group Angle> 列
设定脚组在部品上的方向。图中的 0, 90, 180, 270 表示角度。
<Center Tan> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的切线方向
的距离。
<Center Rad> 列
设定从部品的基准点(基准点一般是部品的中心)到脚组的中心的法线方向
的距离。
<Gap 1 Start> 列
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位。
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
