12-46
Samsung Component Placer SM431 Administrator’s Guide

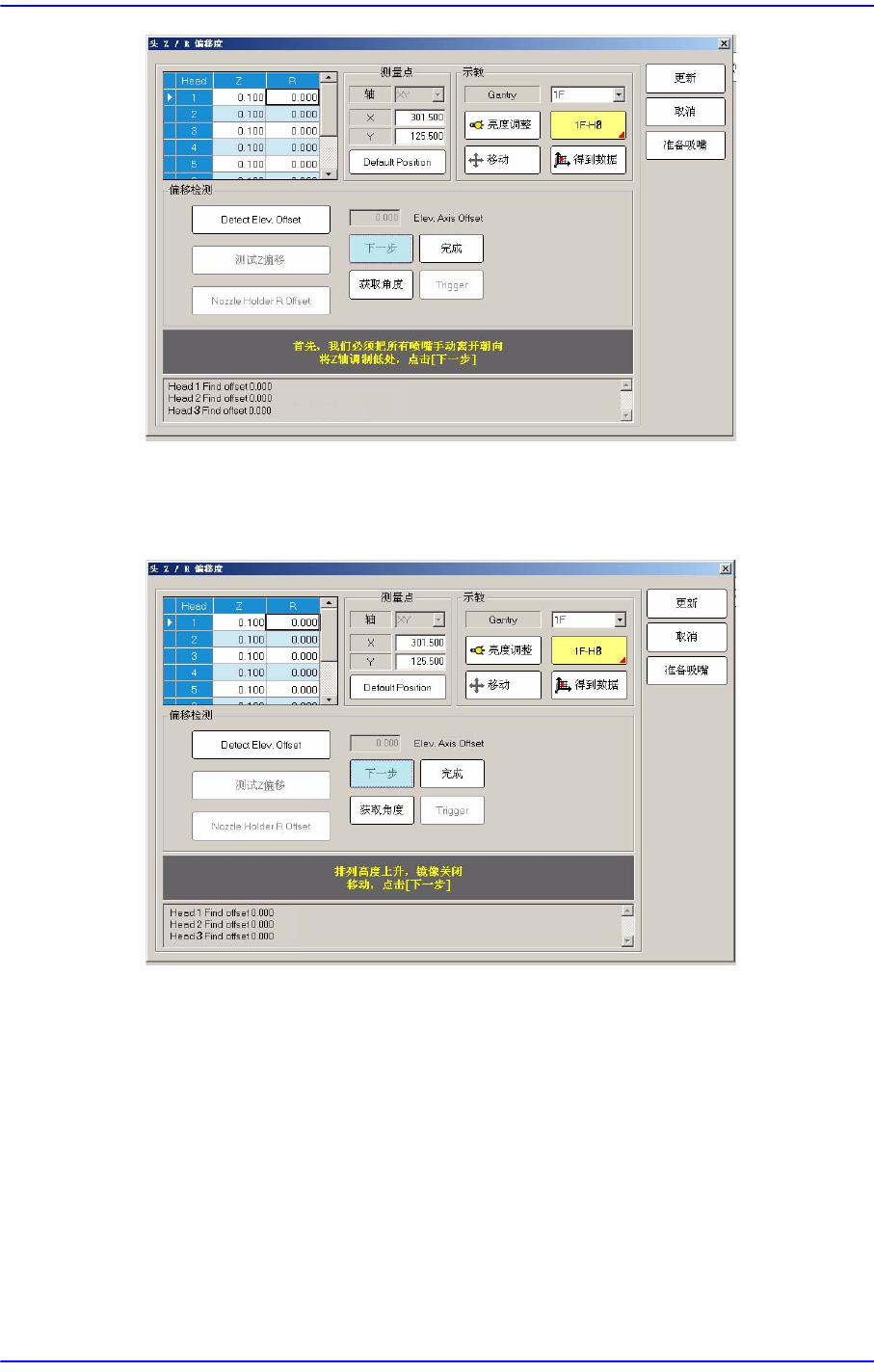

4. 将出现下列提示窗口：“上升到识别高度后关闭镜子。需要移动时单击 [下一个]
键”。然后，为了使移动摄像机能够看见贴片头的吸嘴夹持器而驱使贴片头的主
轴上升到元件识别高度，再单击<下一步>键以关闭镜子(Mirror)。
5. 为了使吸嘴夹持器的形状变成“( )”，利用示教盒驱使主轴朝R轴方向旋转。此
时，在机制上与其联动的贴片头的吸嘴夹持器需要沿着同一方向被组装。
12-47
Machine Calibration
亦即，应该如上图所示利用吸嘴夹持器治具使1~8号贴片头在机制上沿着相同
的组装方向事先组装完成。
6. 此时，单击<获取角度>键后输入需要适用的R轴的当前位置 (角度)。
7. 贴片头1~贴片头8也使用同一方法进行测定。
8. Gantry1F的校正作业完毕后，在<Gantry>组合框选择“1R”后按照同一方式进行
校正。
9. 需要把校正结果适用于设备时，请单击 <更新>键。
12-48
Samsung Component Placer SM431 Administrator’s Guide
12.3.11. 头 & 照相机校准...
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool, CN400 Nozzle)
Head Z & R Offset Calibration (CN040 Nozzle)
Head Offset Calibration (Calibration Tool, CN400 Nozzle)
Fly Camera Scale Calibration (Calibration Tool, CN400 Nozzle)
Fly Camera Offset Calibration (Calibration Tool, CN400 Nozzle)
Fly To Fix Offset Calibration (Calibration Tool, CN400 Nozzle)
R-Axis Offset Calibration (Calibration Tool, CN400 Nozzle)
Light Mapping (LightFly Nozzle)
图
12.14 “
头
/
相机
/
亮度校准
”
对话框
1:
消息窗
2: Calibration Item
<校正菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
Gantry选择用箭头键
1F：显示当前选定的Gantry。
