12-59 Machine Calibration 13. 利用 Gantry 选择用 箭头键选择 “1R” 后， 像 “1F” 一样进行校正作业。 结果值在 System Setup 菜单的 Camera 对话框中可以确认。 备注 飞行相机的校正基准值为如下 FOV 25 MEGA ScaleX: 22.7~23.7 ( μ m/pixel) ScaleY : 22.7~23.7 ( μ m/pixel)
12-58
Samsung Component Placer SM431 Administrator’s Guide
10. Calibration后完成 Calibration则如下图显示结果值，请单击 <下个> 按钮。
11. 显示“下一步, 把校校正工具从H1取下, 单击[下一步]头将向下移动。移动完成,
用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CNT400 吸嘴请单
击 <下个>按钮。
12. 请按照对飞行相机1的校正方法，同样地从飞行相机2~8执行校正。

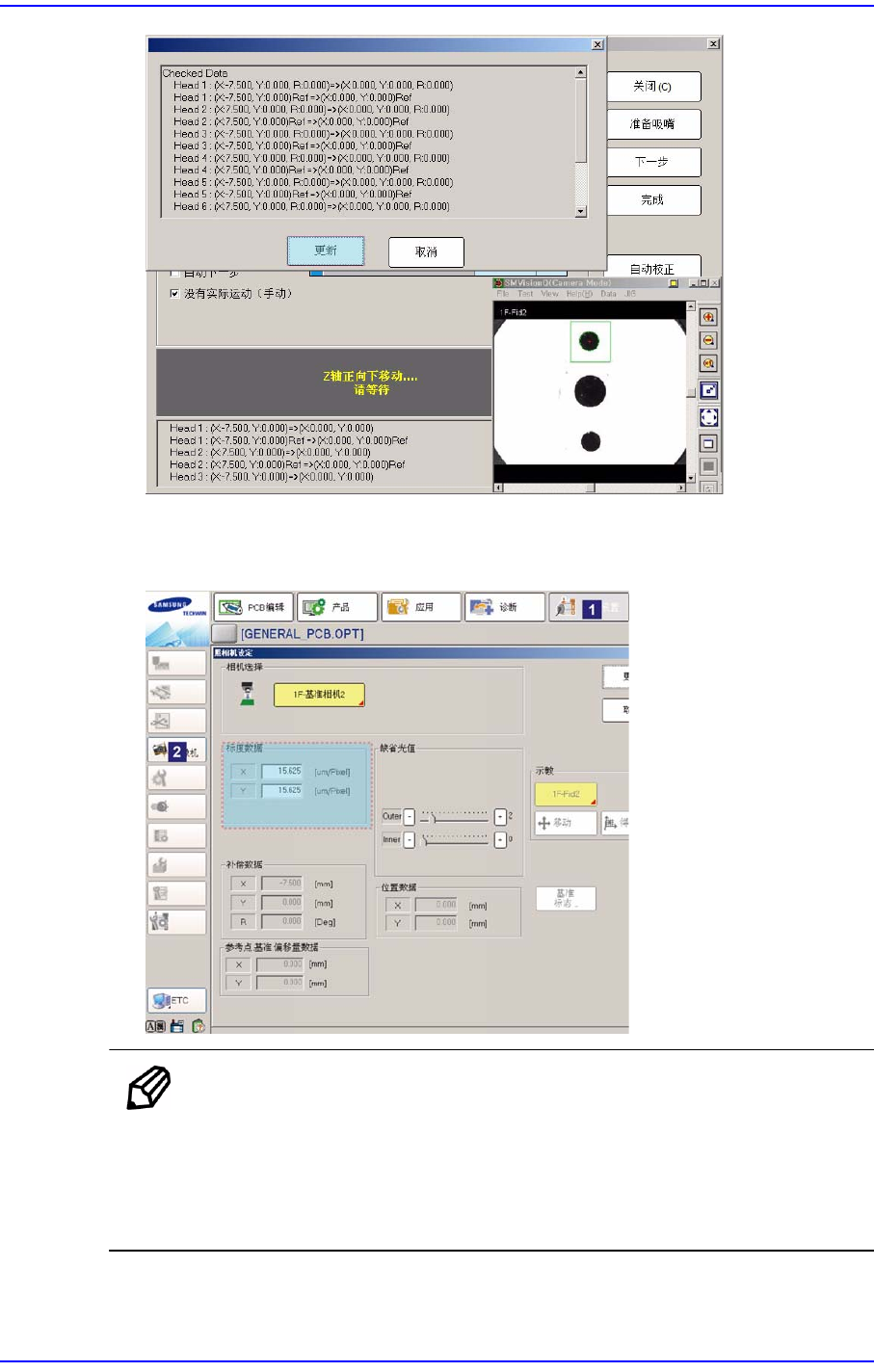

对所有飞行相机正常完成校正次序如下图显示结果值。
12-59
Machine Calibration
13. 利用 Gantry选择用箭头键选择“1R”后，像“1F”一样进行校正作业。
结果值在System Setup菜单的Camera对话框中可以确认。
备注 飞行相机的校正基准值为如下
FOV 25 MEGA
ScaleX: 22.7~23.7 (μm/pixel)
ScaleY: 22.7~23.7 (μm/pixel)
12-60
Samsung Component Placer SM431 Administrator’s Guide
12.3.11.4. Fly Camera Offset Calibration
该校正作业可以找出移动摄像机的中心与贴片头主轴的中心之间的偏置。为了执行
FlyCamera偏移校正首先操作之前要确认校正工具是否位于ANC的校正工具位置。

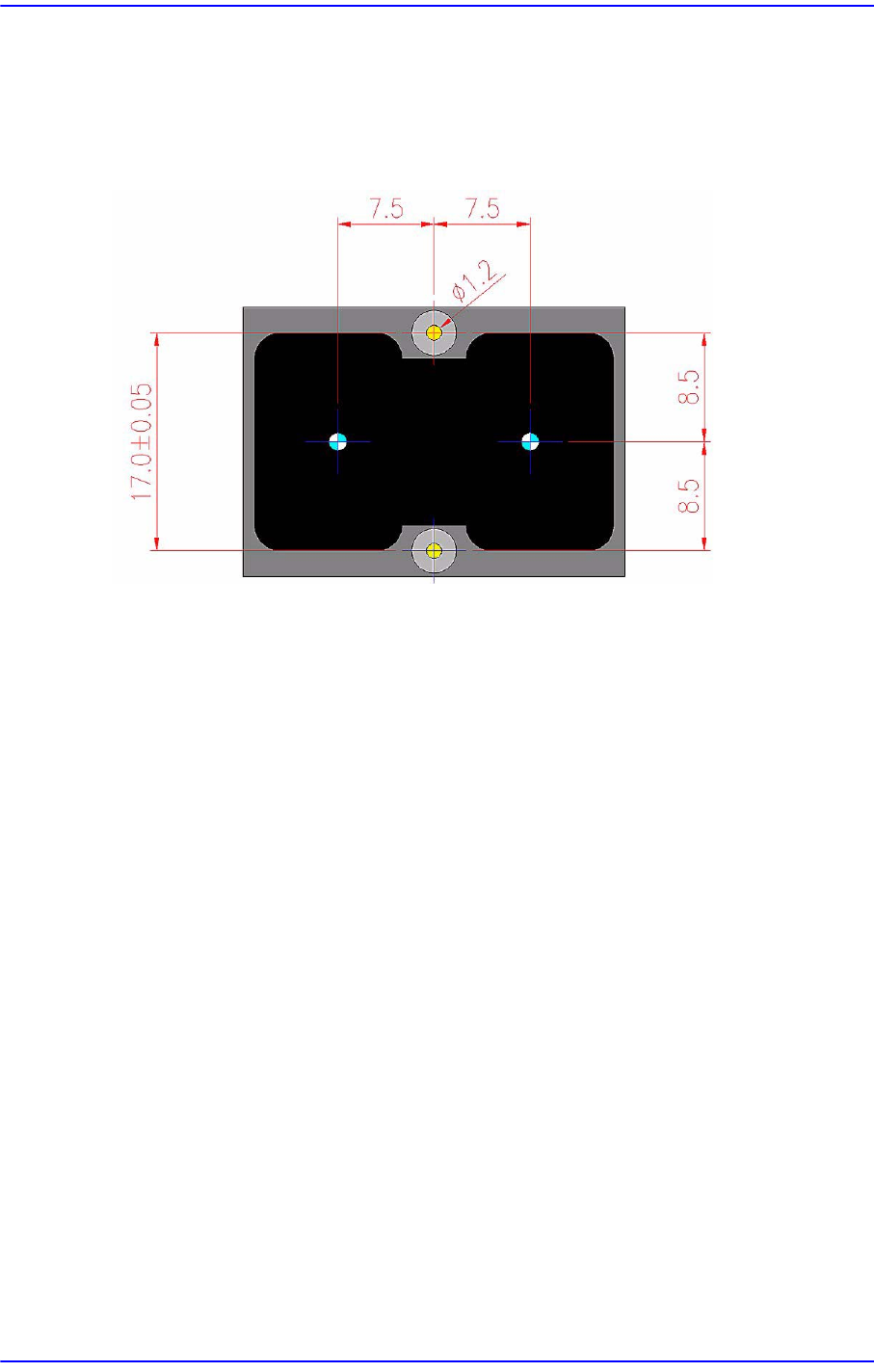

图
12.16
移动摄像机的位置基准
下面是 Fly-Camera Offset 的校正步骤。
1. 单击<准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。
2. 圈选<自动下一步>复选框后再单击<Fly Camera Offset>键，将自动校正选定
Gantry并显示其结果。
如果需要以手动方式进行，则圈选<没有实际运动（手动）>复选框后单击 <Fly
Camera Offset键，然后按照下列步骤进行。
则在消息窗显示“首先，我们必须把所有吸嘴手动离开朝向。将Z轴调制低处，
单击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，拉下磁头的 Z轴请单
击<下个 >按钮。
3. Head 移动到设备指定的位置后，拉下所有Z轴。此时，请手动除去已贴装的所有
吸嘴。

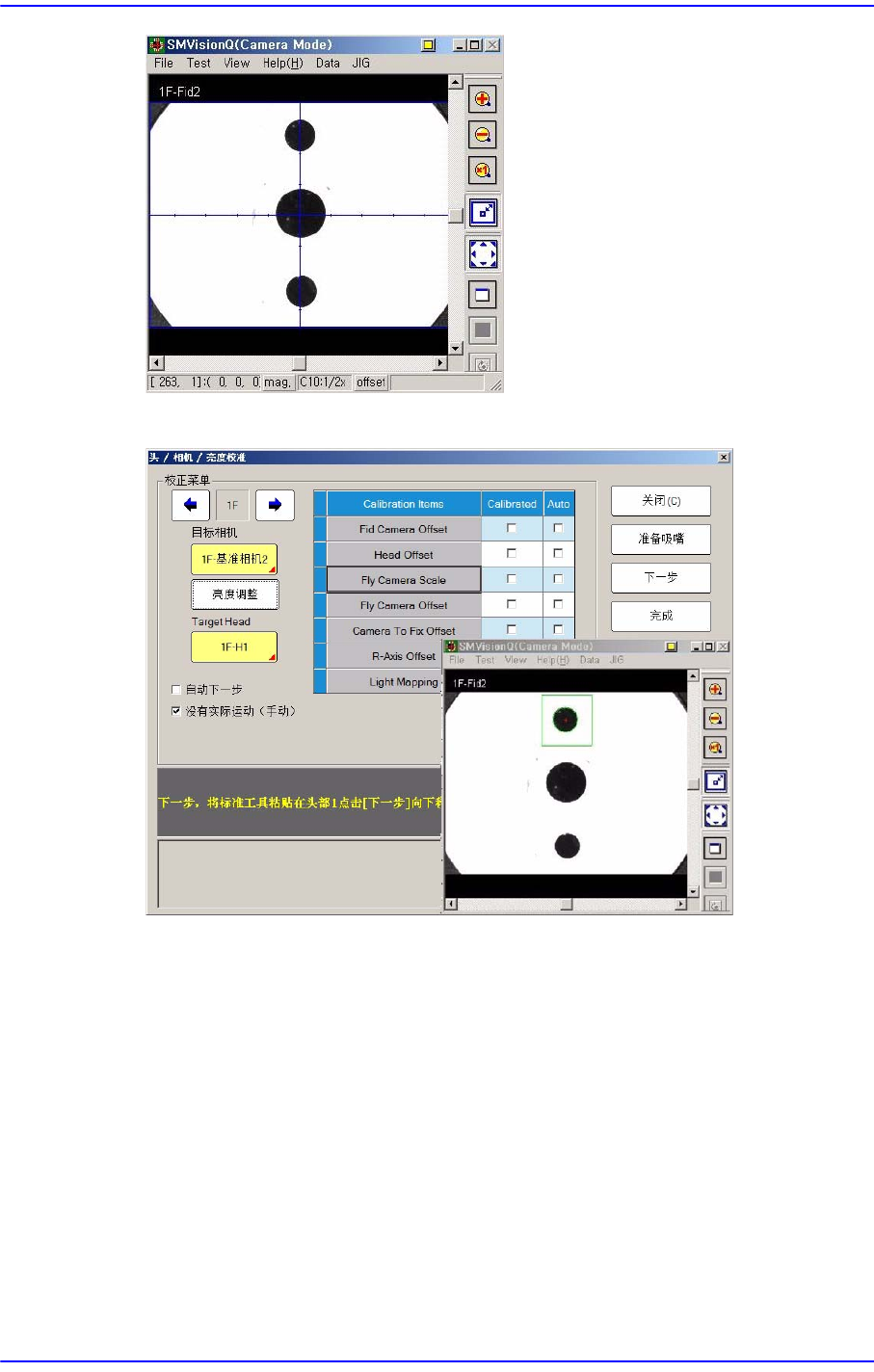

4. 显示“下一步，将标准工具粘贴在头部1。单击[下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1的吸嘴支架上手动安装 CN400 吸嘴后请单击
<下个 >按钮。
5. 显示“调整工具移动到中心位置。移动，单击[下一步]” 消息。为了把
HeadAssembly移动到ANC上的Calibrration Tool位置，请单击 <下个> 按钮
。
6. 示的Calibration T
ool上的 Ficucial Mark明显为止调整照明亮度。请单击 <下个>
按钮。
7. 显示“排列高度上升，镜像关闭。移动，单击[下一步]”消息。请单击<下个>按
钮。
