6-22
Samsung Component Placer SM431 Administrator’s Guide
<6. 形状数据>领域
它是有关基准标记形状的数据。
<尺寸X> 编辑框
设定基准标记的X轴方向尺寸。（以设备的坐标系为准）
<尺寸Y> 编辑框
设定基准标记的Y轴方向尺寸。（以设备的坐标系为准）
<Arm> 编辑框
设定十字形基准标记的横竖条的宽度。
基准标形状为十字形时，在<翅膀大小>编辑框中准确示教对应下面的 X的
值进行输入。
<偏光性> 组合框
选择基准点标记的颜色。可选择的颜色如下。
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<厚度> 编辑框
设定基准点标记的厚度。
0时，基准点标记为饱满的情况。
0以外的数字时，此数字为外廓线的宽度。
<旋转> 组合框
6-23
Board
定义
选择基准点标记的旋转角度。基准点标记为三角形时，已输入登录的数据为
边角是朝上的形状。但在实际当中，边角也有朝向侧面的形状。这种情况
时，选择旋转角度。
可选择的角度如下。
0: 标记的角度为0度的状态。
90: 标记旋转为90度角度的状态。
180: 标记旋转为180度角度的状态。
270: 标记旋转为270度角度的状态。
<7. 搜索面积> 领域
设定需检查基准标记的领域。它的主要使用目的为在一些特殊的 PCB的周围有
类似标记的形状而防碍识别时，限定其检查范围。
<X> 编辑框
设定在X 轴的方向检查基准点标记的开始位置。SMVision’窗口的中央为0，
一般设置为 Fiducial Mark的 X方向大小(Size X)的负(-)值。
<Y> 编辑框
在Y轴方向设置基准标检查初始位置。SMVision Q的中央为0，一般基准标
的X方向大小（Size X）设置负（-）值。
<宽度X> 编辑框
设置X轴方向检查的范围。一般在<7.搜索领域>领域的 <X>编辑框中设置
成设定值的2倍。
<宽度Y> 编辑框
设定在Y轴
的方向的检查范围。一般设置为 <7. 搜索面
积>领域的 <Y> 编辑
框中设定值的2倍。
<8. 分数> 领域
<分数> 编辑框
6-24
Samsung Component Placer SM431 Administrator’s Guide
检查的Fiducial Mark接近设置的数据程度进行数字化的叫做“score”。此
“score”取0到1000点之间的值。<Score>中设置的值表示 “score”值最低超过
多少时会被认可。
一般要超过600（基本值）以上才能进行正确的补偿。最低也要超过 300以
上。要识别的Fiducial Mark周围（识别领域）中有大小差不多的其他模样的
Mark时，Score值要设置高一点（最低600以上）。
<9. 光线> 滑条
设定检查基准点标记时的照明度。一般设定为7。实际的使用当中，根据PCB和
Fiducial Mark的状态可以适当调整照明度。

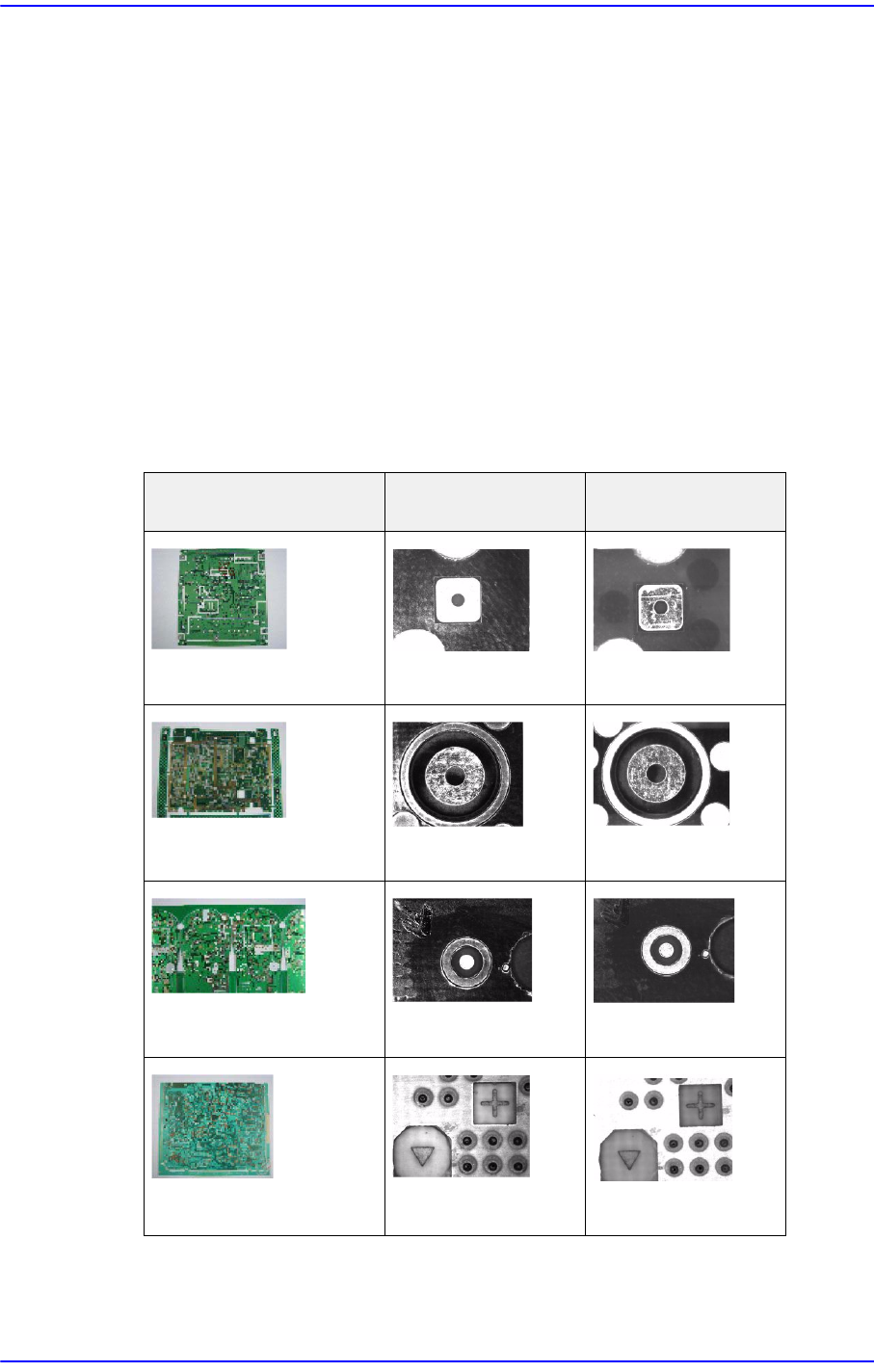

下面是基准标志的照明别用途。建议客户根据各栏目的最佳照明而识别PCB的
基准标志。基本上使用Outer照明，可以根据PCB而适当组合Inner照明后设定成
最佳状态。
PCB基准类型
Outer Inner
金箔 + 高光泽 Use
Use
金箔 + 高光泽
Use
Use
金箔 + 格子突出
Use
Use
铜 + 氧化
Use
Not Use
