7-9 元件的登记 图 7.4 “ 建立新的元件 / 编辑所选元件 - 公共数据 ” 对话框 < 喂料器 & 吸嘴 > 领域 < 喂料器 > 组合框 选择将供应部品的喂料器形式。 可选 择的喂料器 形式如下。 SM8L: 用 8mm SM 带式喂料器 ( 大型 ) 供 应部品。 SM8: 用 8mm SM 带式喂料器供应部品。 SM12: 用 12mm SM 带式喂料器供应部 品。 SM16: 用…
7-8
Samsung Component Placer SM431 Administrator’s Guide

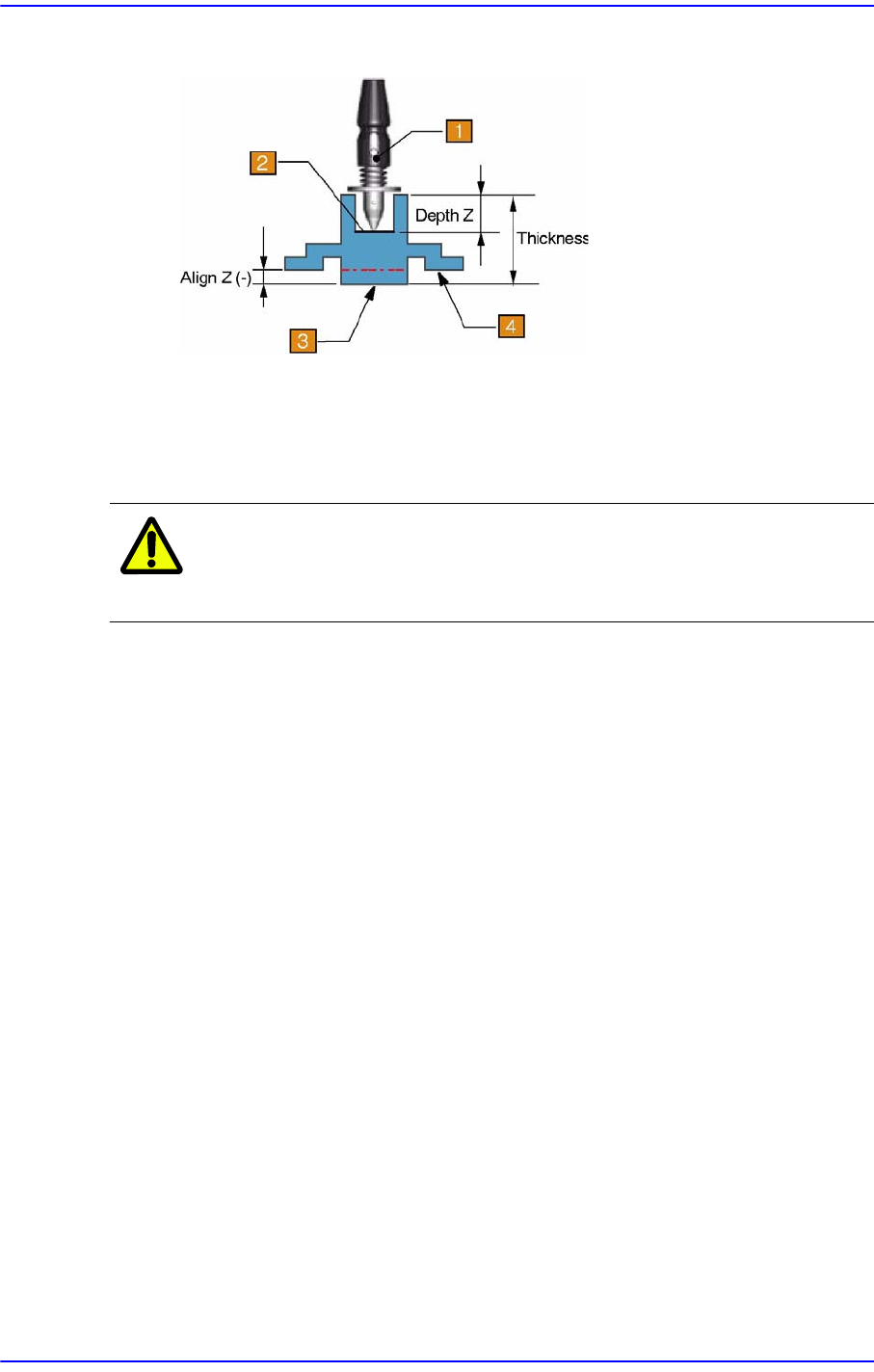

设定部品的上端部的凹曹的深度。如果没有特别的目的，一般设定为 “0”。
1: Nozzle
2:
部件的吸附面
3:
部件的底面
4:
部件的贴装面
住 意 部品高度不正确情况下会影响到贴装精度，要正确输入部品高
度。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<6.校正 - 视觉校正> 领域
设置识别部件时必要的部件识别相关参数(Align Data)。
显示在<2.校正类型 >和<3.封装组>中显示所选数据对应的 Align数据编辑画
面。
<公共数据> 按钮
设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “调校数据”。
“调校 ” 按钮显示表达排列数据的画面。
7-9
元件的登记

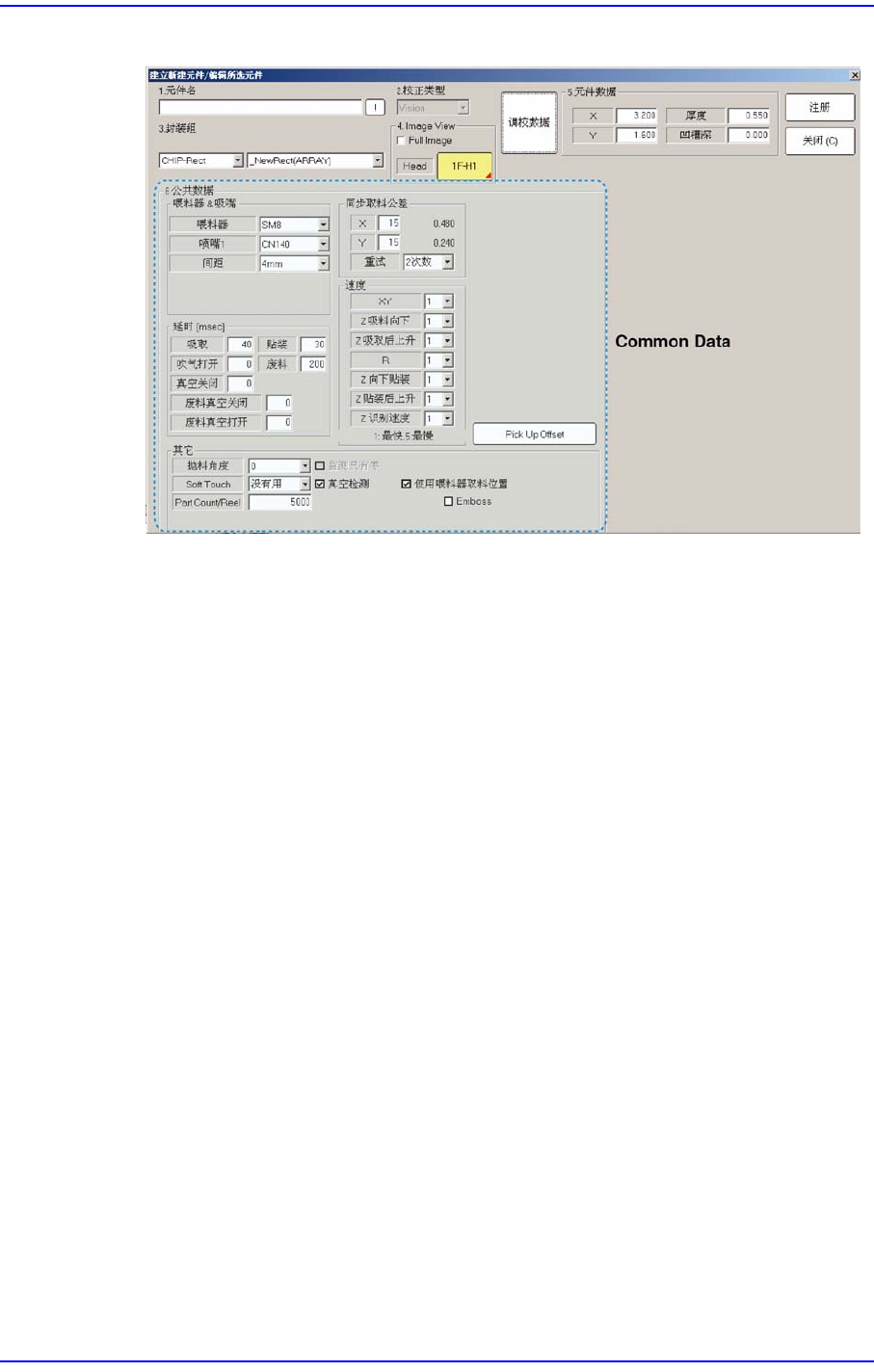

图
7.4 “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
SM8L: 用8mm SM带式喂料器 (大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick Feeder: 用Stick喂料器供应部品。
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
7-10
Samsung Component Placer SM431 Administrator’s Guide
CN020, CN030, CN040, CN065, CN140, CN220, CN400, CN400N, CN750,
CN110, SPSmall1, SPSmall2, SPSmall3, MS150, CN040R, CN070R,
CNT20, CNT0, LightFix, LightFly
<同步取料公差>领域
是同时吸附允许误差，以部件的大小为基准用百分比表示。如果给较大的误
差值，会很好地完成同时吸附，但是可能会发生吸附错误。 Default值为
15%，大于此数时容易进行同时吸附，但会引发吸附错误。
微小部件时要减小此值，比1005小的部件必须执行 Pocket teach才能降低不
良率。
备注 同时吸附条件
1. 吸附的Head中心在允许的误差范围内对部件进行吸附。
2. 对联动Head进行部件吸附时，R值要相同。
3. X，Y的最大容许误差要小于0.5 mm。

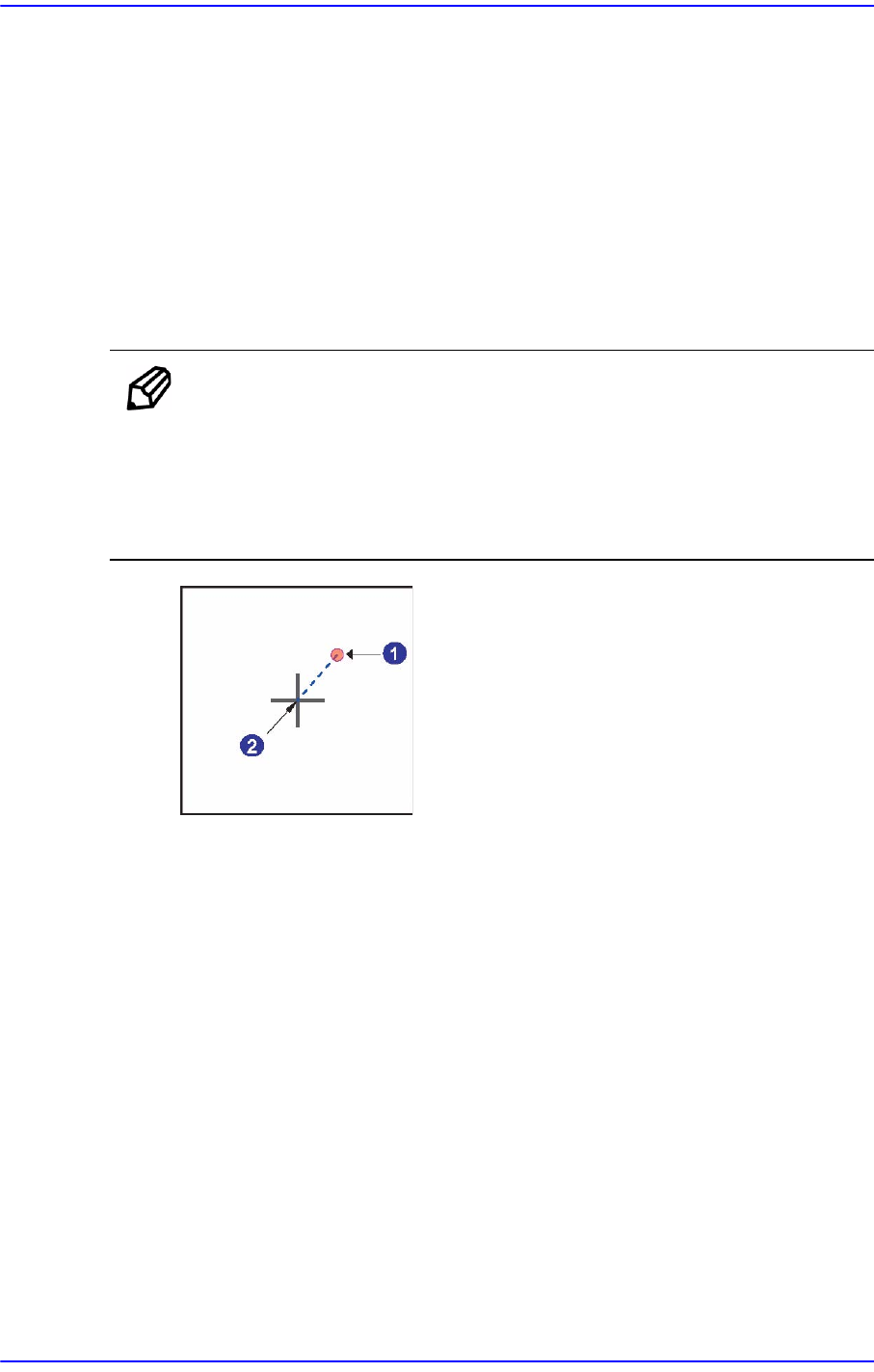

在这里容许误差是
指从部件的Align Point到实际吸附点Head中心的Offset。
1: Head
中心（实际吸附点）
2:
部件
Align Point
<X> 编辑框
以百分比设定同时 吸取 时的X轴方向的允许误差。
< Y> 编辑框
以百分比设定同时 吸取 时的Y轴方向的允许误差。
<重试> 组合框
设定没有吸着到部品时重新吸着的次数。可选择的次数为1~3次。
<延时 [msec]>
设定进行 吸取, 贴装, 废料 时的各种延时时间。 设置与Head动作有关的
Delay。
