3-7 共通菜单 如果要把 PCB 从装备放出， 就用鼠标选择操 作领域 (W orking Station) 的 PCB 后拖曳 到右侧的淡绿色 PCB 上。 Board Flow ( 举例说明右 → 左时 ) 利用 Drag and Drop 方式把左侧作业待机中的 PCB 移动到作业站则 PCB 向作业 站进行移动。 1: 作业待机中的 PCB 2: 作业完成的 PCB 3: 作业站 （ ST1F-W ork,ST1R-W…
3-6
Samsung Component Placer SM431 Administrator’s Guide
<PCB文件到系统> 按钮
用PCB文件打夯的设定变更系统设定。
警 告 进行手动ANC动作时，编程的吸嘴与实际设备吸嘴如果不一致，
头的吸嘴有可能跟设备的其它部分发生碰撞。一定要使设备的实
际吸嘴与编程吸嘴一致。
<关闭 (C)> 按钮
单击此按钮则保存变更的设定关闭当前对话框。
3.4. 传送部分 (Conveyor)
为解决设备运行中 Conveyor发生的问题提供对话框。
图
3.4 Conveyor System
对话框
3.4.1. PCB 进入 / 输出 功能
利用鼠标的Drag and Drop功能可以把PCB投入到输送机内的作业站或从输送机内
的作业领域投放到下一个工程的设备。
要把PCB投入到装备时，用鼠标选择左侧天蓝色PCB后拖曳到操作领域。
3-7
共通菜单
如果要把PCB从装备放出，就用鼠标选择操作领域(Working Station)的PCB后拖曳
到右侧的淡绿色PCB上。

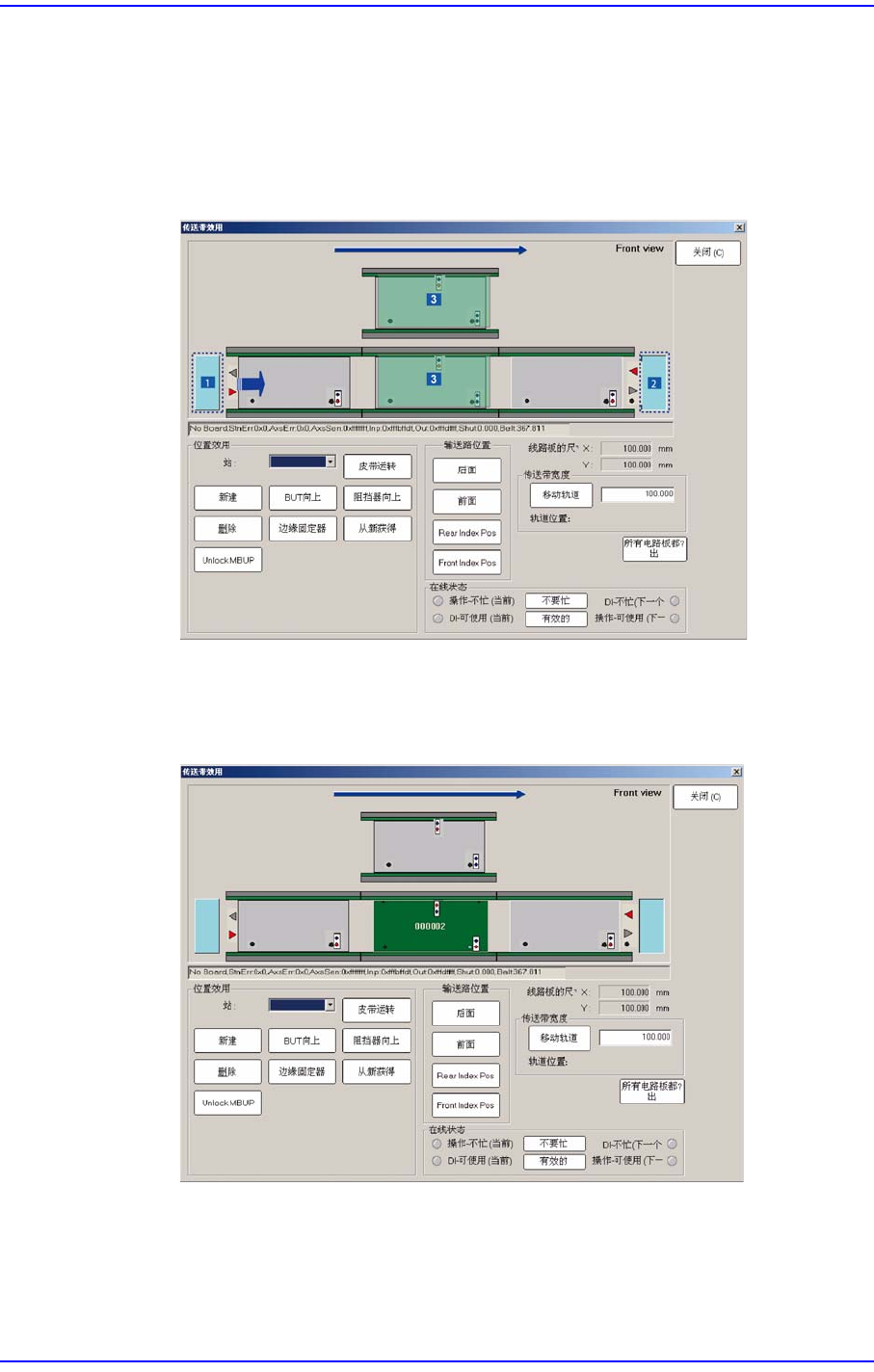

Board Flow (举例说明右 → 左时)
利用Drag and Drop方式把左侧作业待机中的PCB移动到作业站则PCB向作业
站进行移动。
1:
作业待机中的
PCB
2:
作业完成的
PCB
3:
作业站（
ST1F-Work,ST1R-Work
）
把作业站（ST1F-Work,ST1R-Work）的PCB Drag and Drop到作业完成的PCB
则把PCB投放到下一个工程的设备。
3-8
Samsung Component Placer SM431 Administrator’s Guide
3.4.2. Manual Control 功能
手工执行Backup table, stopper, edge fixer等操作时使用的功能。
对输送机的各站具有Backup table, stopper, edge fixer，传送带驱动等手工操作功能。
<位置效用> 领域
<站> 组合框
选择当前作业中的Conveyor Station。 (ST-Gate1, ST1F-Work, ST1R-Work, ST-
Gate2 )
<新建 [N]> 按钮
利用<删除>按钮，只在消除PCB的Station时功能被激活。为了消除作业中
发生错误的PCB后在对应Station上手工投入新的 PCB时使用。
<删除> 按钮
为了在程序上强行删除投入在被选Conveyor Station的PCB时使用。也就是
说作业中发生错误时，在对应Station上手工消除PCB时使用。
< BUT向上/向下> 按钮
在<站>组合框选择ST1F-Work或ST1R-Work后点击此按钮则上升或下降相
应的backup table。
<边缘固定器> 按钮
在<站>组合框选择ST1F-Work或ST1R-Work时执行edge fixer操作。
<输送路位置> 领域
选择Shuttle (StationF1, StationF3)移动到前面(S
tationF2)或后
面(StationR2)作
业领域时使用。
<后面> 按钮:把选定的Shuttle移动到后面作业领域。
<前面> 按钮: 把选定的Shuttle移动到前面作业领域。
<Rear Index Pos>按钮:选择了“ST-Gate2”时，把ST-Gate2移到背面排放位
置(Rear Index Position)。
<Front Index Pos>按钮:选择了“ST-Gate2”时，把ST-Gate2移到正面排放位
置(Front Index Position)。
在‘System Setup’菜单的‘Calib’子菜单中可设定Index Position。本功能在
Dual Lane输送机激活。
线路板的尺寸
可以显示板尺寸。
<传送带宽度> 领域
可手动调整输送机的宽度。
