6-45 Board 定义 选择构成模型的类型。 可选择如下 的 3 种类型。 [Block PCB - Same T ype] Block 的 CAD( 贴装点及部件 ) 信息相同。 [Block PCB - Dif ferent T ype] Block 的 CAD （贴装点及部件 ） 信息 不同。 [Multi PCB] 同时生产不同的 2 种 PCB 时选择。 在 <Model T ype> 组合框选择 …
6-44
Samsung Component Placer SM431 Administrator’s Guide

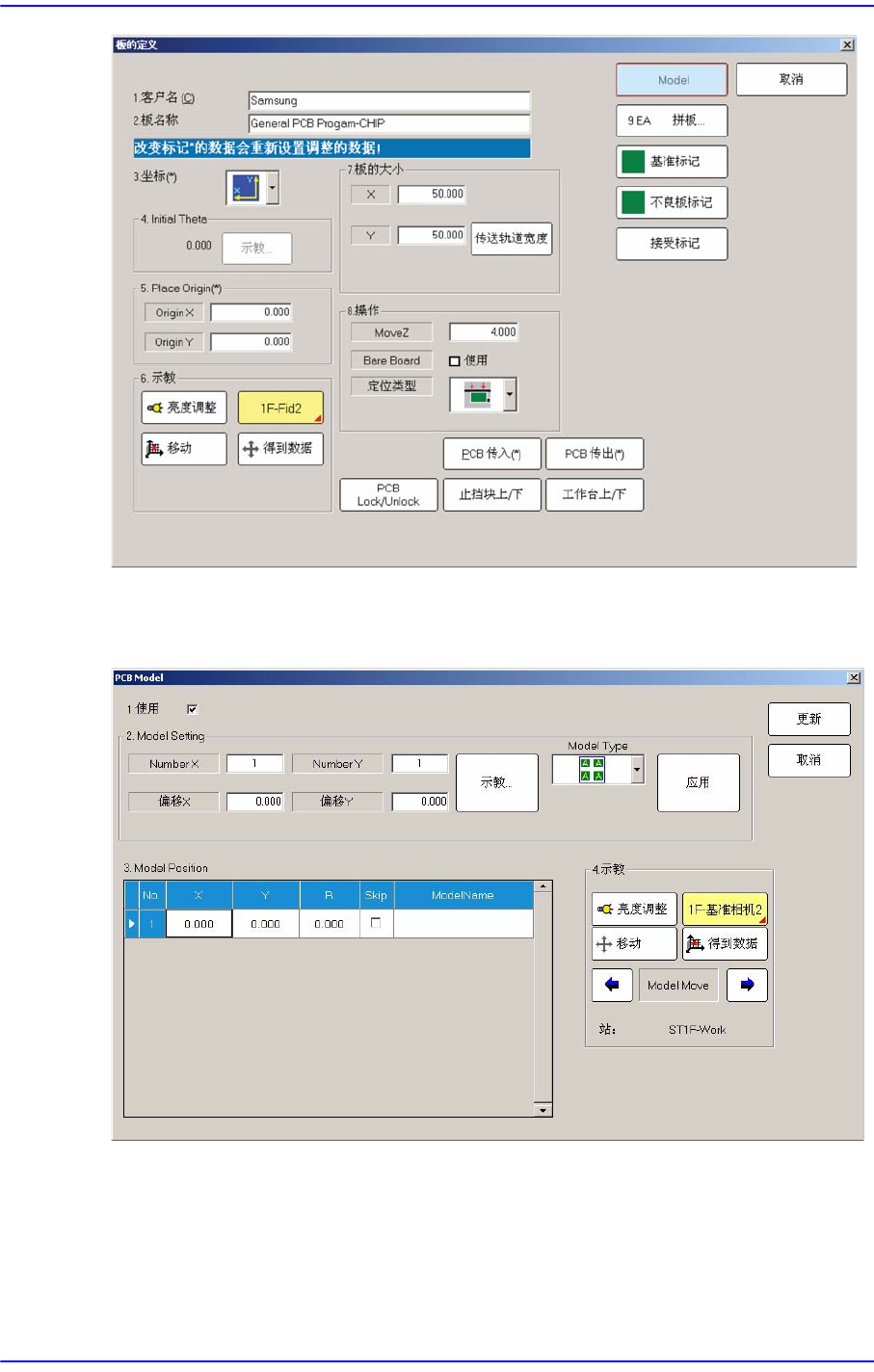

单击<Model>按钮则显示可设置PCB模型类型的如下对话框。
图
6.12 “PCB Model”
对话框
<1.使用> 检查框
要设置模型类型和block构成时选择。
<2. Model Setting> 领域
<Model Type> 组合框
6-45
Board
定义
选择构成模型的类型。可选择如下的3种类型。
[Block PCB - Same Type]
Block的CAD(贴装点及部件)信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Multi PCB]
同时生产不同的2种PCB时选择。

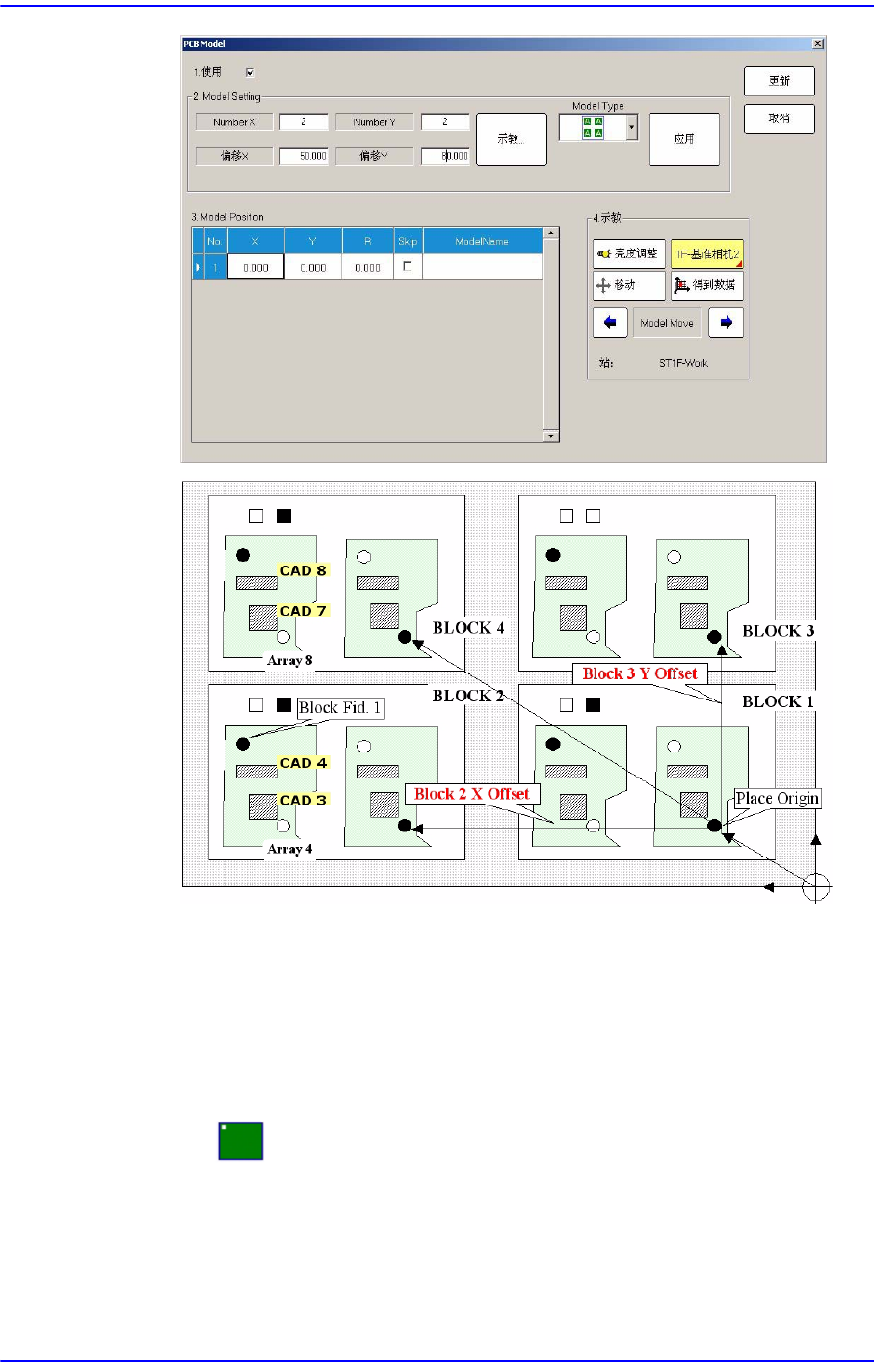

在<Model Type>组合框选择Block PCB类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block组成整体后，对基准
Block的贴装原点适用偏移设置整个Block的贴装原点偏移。
<Number X> 编辑框
输入X方向的Block数量。
<NumberY> 编辑框
输入Y方向的Block数量。
<偏移 X> 编辑框
以基准Block的贴装原点为基准输入X方向的Offset。
<偏移 Y> 编辑框
以基准Block的贴装原点为基准输入Y方向的Offset。
<示教> 按钮
以基准Block的贴装原点为基准示教XY的Offset
<应用> 按钮
根据已设置的X、Y Block数及X、Y Of
fset在<3.Model Position>领域中
生成
数据。
6-46
Samsung Component Placer SM431 Administrator’s Guide
在<Model Type>组合框选择Multi PCB类型时。
<Number X> 编辑框
输入要同时生产的模型数。当前只支持最多2种模型。
<Model Mark Type> 组合框
[模型标示有无判断类型]
识别模型标示，如果有模型标示则 A模型，
B模型。
