11-17 Product Setup Feeder 供应的部件无法贴装时的错误 用 PPM 单位显示。 <Pick Miss> 列 表示吸附部件失败的次数。 <Part NG> 列 表示使用 Feeder 供给 的部件吸附后， 利用 Vi s i o n 部件识别失败次数。 <Dump> 列 表示从相应喂料器吸附部件后废弃 的次数。 11.1.4.3. 吸嘴 表示各吸嘴的作业信息。 …
11-16
Samsung Component Placer SM431 Administrator’s Guide
利用Vision 识别吸附的部件后，无法贴装部件的错误用PPM单位显示。
<Pick Miss> 列
表示部件吸附失败次数。
<Part NG> 列
吸附部件后，利用Vision 部件识别失败的次数。
<Dump>列
表示相应的HEAD废弃部件的次数。
11.1.4.2. 喂料器

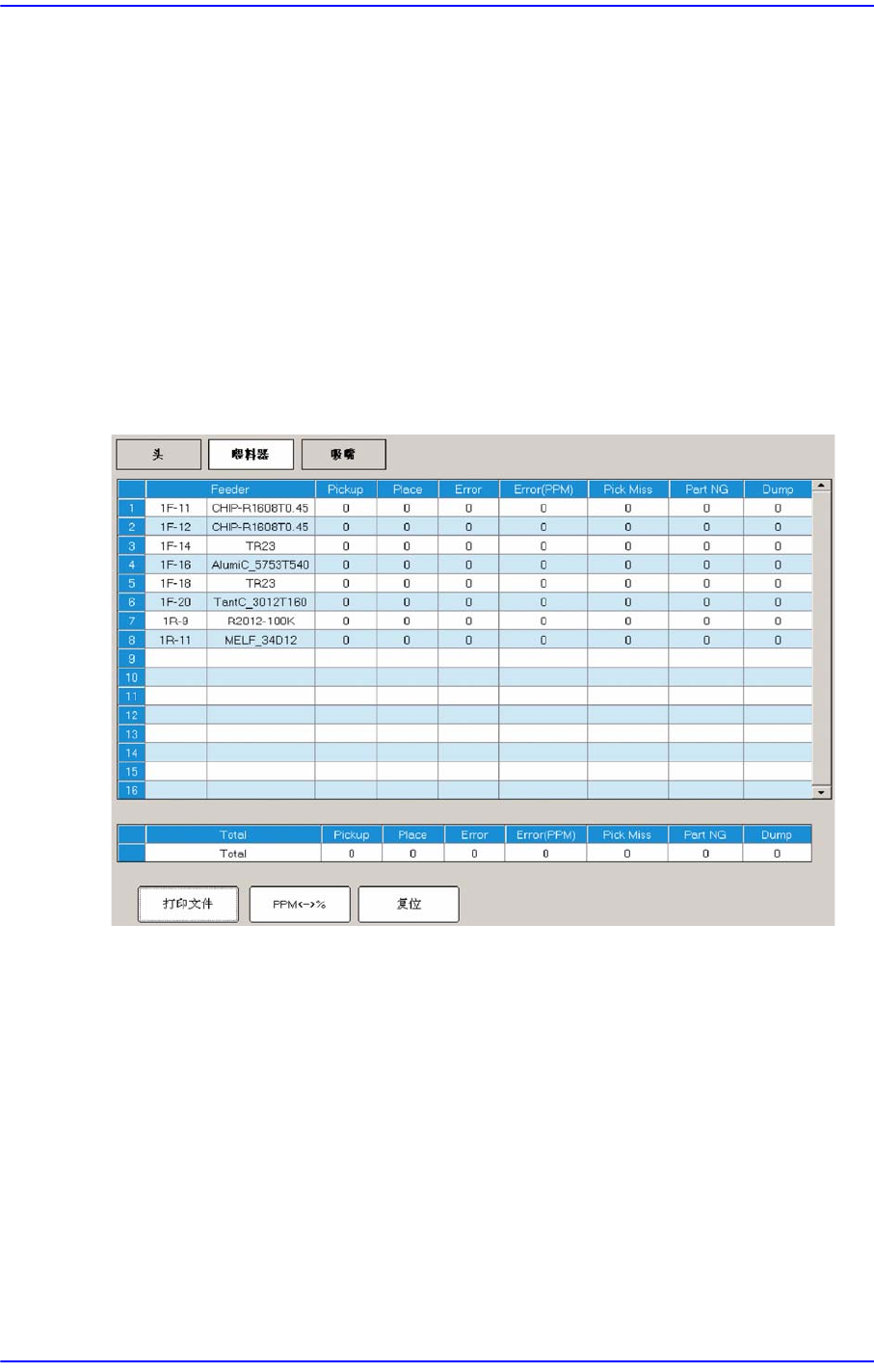

表示各Feeder作业信息。
<Feeder> 列
表示Feeder设置的站位及有关供给部件的信息。
<Pickup> 列
表示使用Feeder供给的部件吸附成功的次数。
<Place> 列
表示使用Feeder供给的部件贴装成功的次数。
<Error> 列
表示使用Feeder供给的部件贴装成功的次数。
<Error(PPM)> 列
11-17
Product Setup
Feeder供应的部件无法贴装时的错误用PPM单位显示。
<Pick Miss> 列
表示吸附部件失败的次数。
<Part NG> 列
表示使用Feeder供给的部件吸附后，利用Vision 部件识别失败次数。
<Dump> 列
表示从相应喂料器吸附部件后废弃的次数。
11.1.4.3. 吸嘴

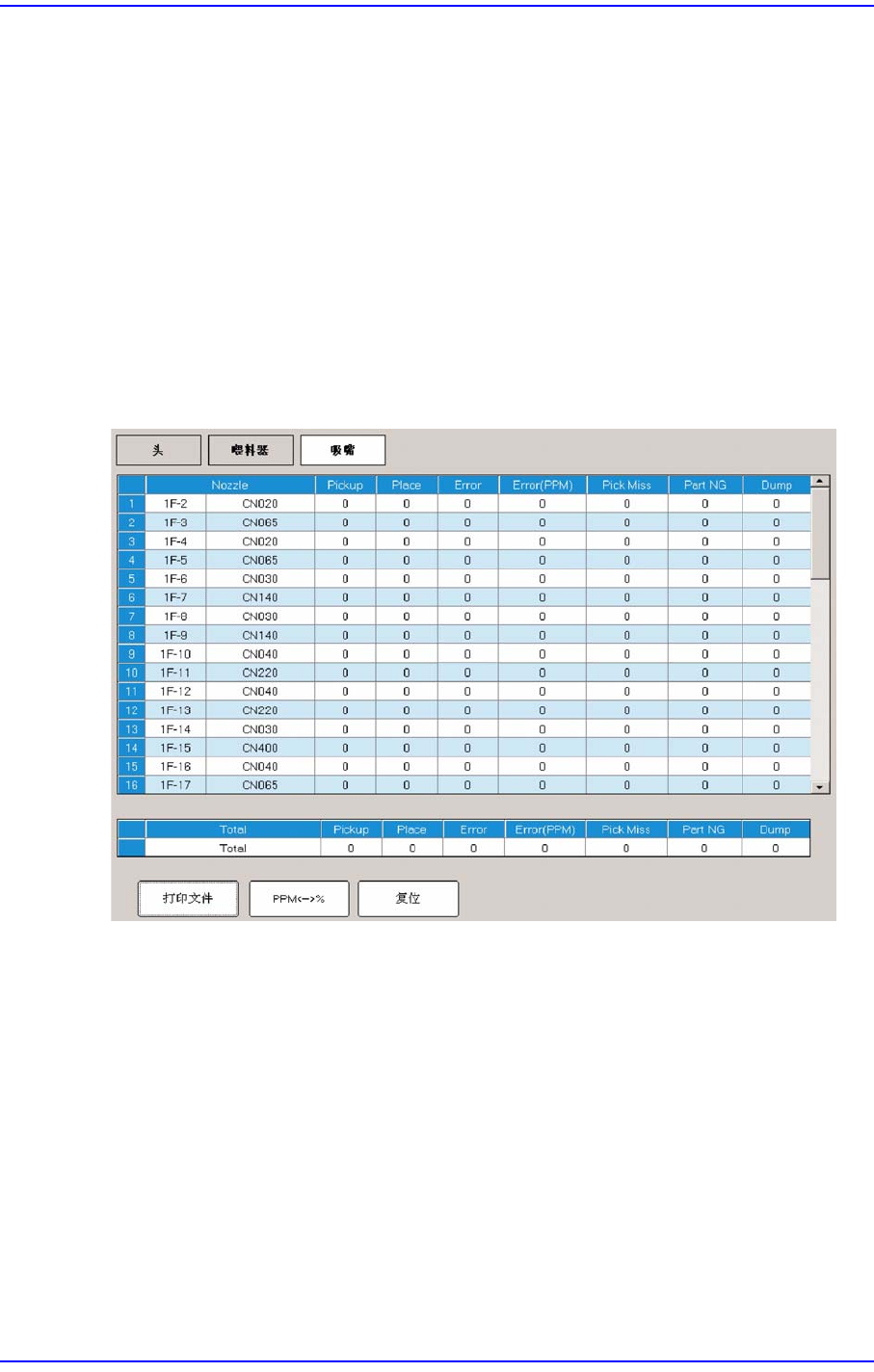

表示各吸嘴的作业信息。
<Nozzle>列
表示吸嘴配置于ANC的孔序号及吸嘴的种类。
<Pickup> 列
表示利用吸嘴部件吸附成功次数。
<Place> 列
表示利用吸嘴部件贴装成功次数。
<Error> 列
表示利用吸嘴部件贴装失败次数。
<Error(PPM)> 列
吸嘴无法贴装部件时的故障用 PPM单位显示。
11-18
Samsung Component Placer SM431 Administrator’s Guide
<Pick Miss> 列
利用吸嘴吸附部件失败次数。
<Part NG> 列
用吸嘴吸附部件后，表示利用 Vision的部件识别失败次数。
<Dump> 列
表示利用相应的喷嘴吸附部件后废弃的次数。
11.2. 完成 （Finish） [F2]
此菜单执“行把”完全终止有关下载的 PCB数据的贴装作业”的命令输送到设备的
功能。
11.3. PCB 下载 [F3]
此菜单执行把在‘PCB编辑’菜单 设定的PCB数据输送到设备的功能。此功能在设备
处于 “完成”状态时才可以执行。
11.4. 开始（Start） [F4]
此子菜单在 “PCB下载”作业完成的状态下，不进行贴装作业时处于活性化状态，进
行贴装作业时处于非活性化状态。
此子菜单执行把”开始有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
注 意 在没有检查设备周围是否有其他工作人员的情况下就按下开始
开关可能会造成人员受伤。一定要在按下开始开关前检查设备周
围是否有其他工作人员。
11.5. 停止（Stop） [F5]
此子菜单 在 “PCB下载”作业完成的状态下，进行贴装作业时处于活性化状态，不进
行贴装作业时处于非活性化状态
此子菜单执行把“停止有关下载的 PCB数据的贴装作业”的命令输送到设备的功
能。
