9-10
Samsung Component Placer SM431 Administrator’s Guide
PCB 文件Download完成状态
输送机的贴装Station上已加载PCB状态
<POP Steps Only> 校验框
在全部贴装点中只把POP部件的贴装点表示在对话框时进行选择。

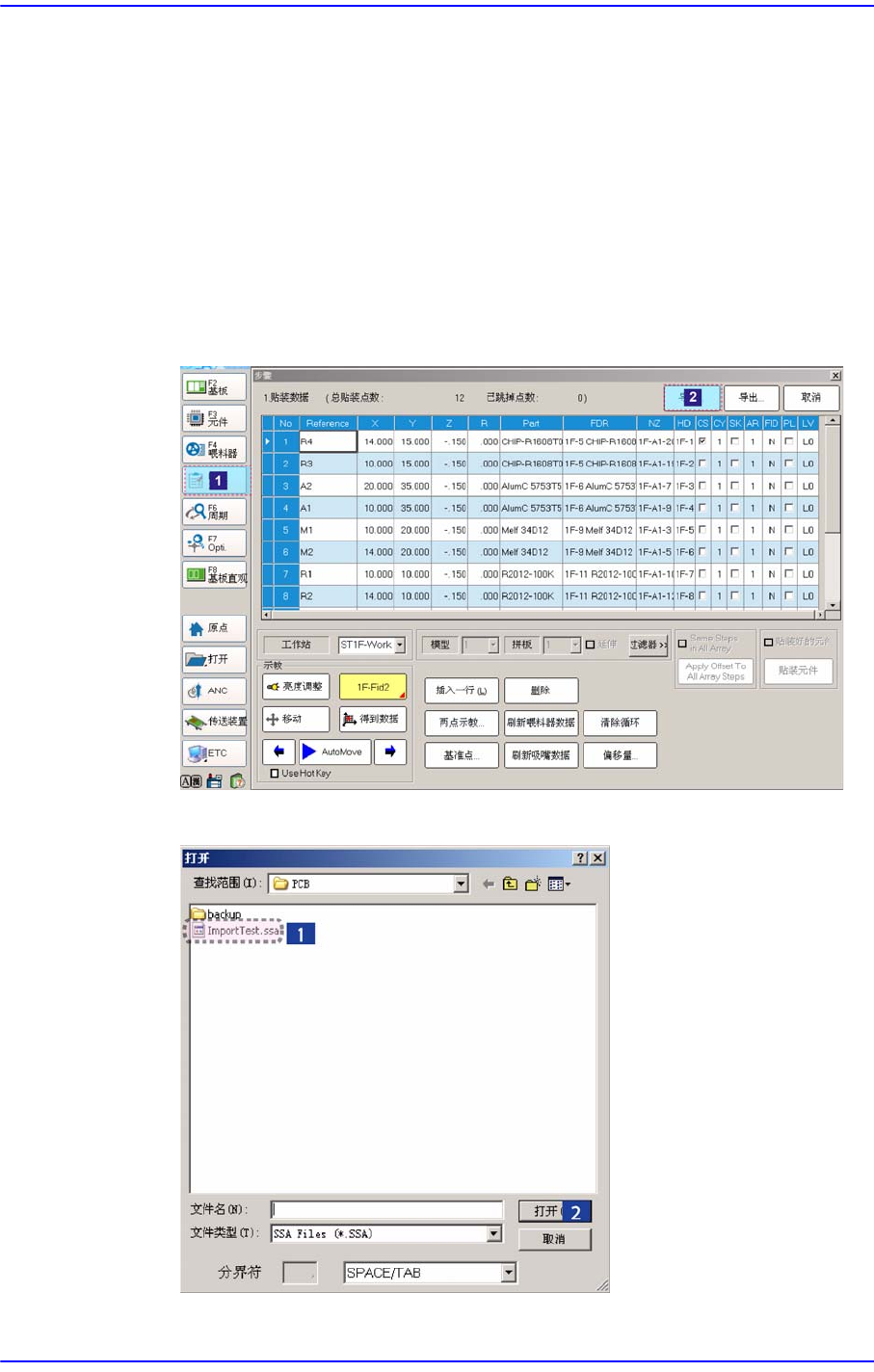

<导入…> 按钮
它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。
单击<导入>按钮，即可开始把该数据转换成Step数据。
在<步>对话框单击<导入>按钮。
查找需要Import的CAD文件的位置及文件名并加以选择。
9-11
Step Programming

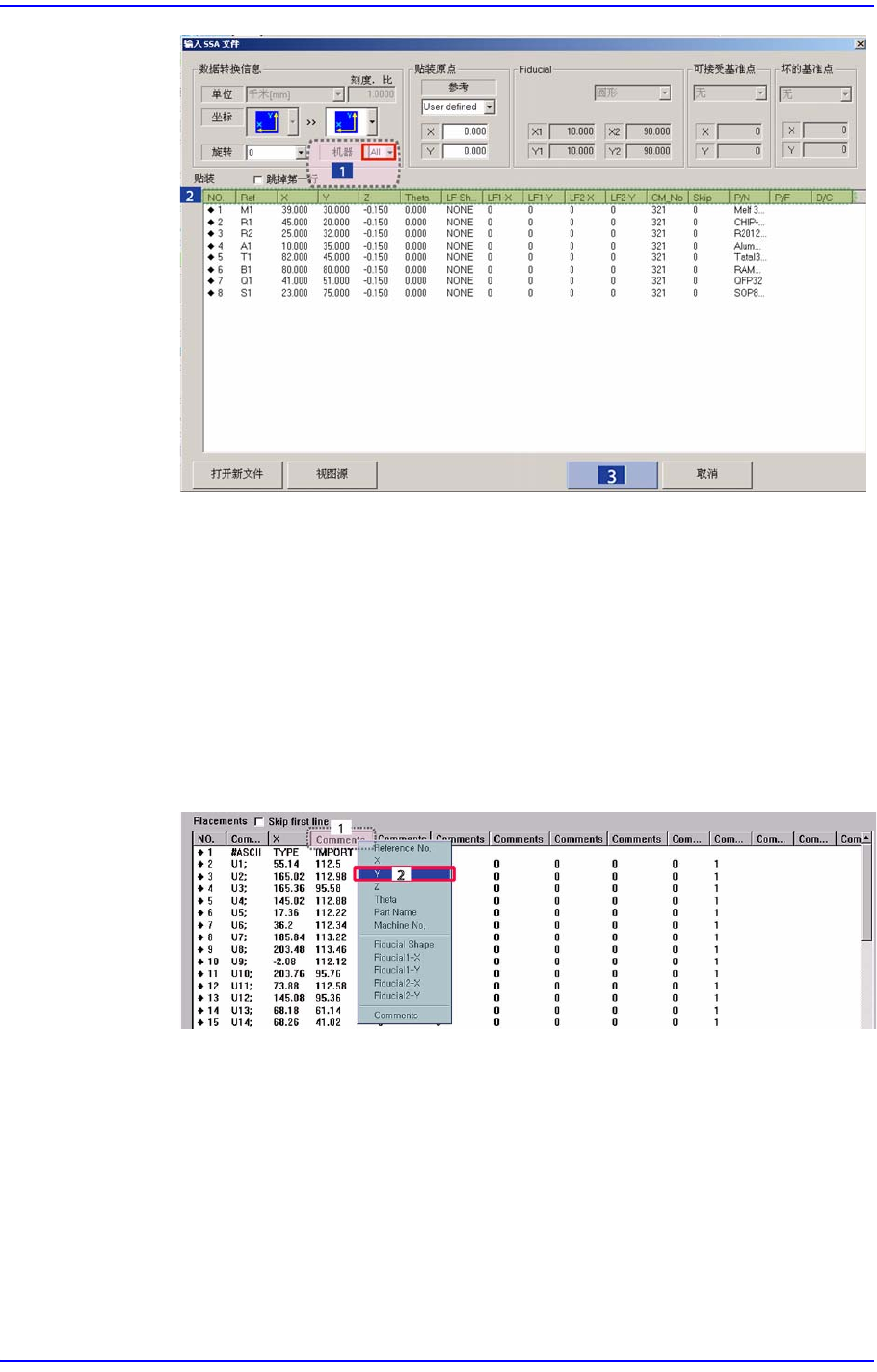

利用Import的SSA文件选择需要作业的设备。
选择需要输入的设备(Imported Machine)。然 后 检 查 Placements的列 (Row)名
是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。
执行<转进>
如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。
把鼠标指针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名
称。
这时，如果没有符合拟输入列的名称，利用Comments设置列名称。
下面是Import完成后的屏幕。
9-12
Samsung Component Placer SM431 Administrator’s Guide
如果从CAD数据Import的元件没有登记，需要将未登记元件予以登记。
如果无法把贴装的部件数据登录在设备的部件DB时显示该部件的清单（未
登录的部件清单）。 请在“部件登录”菜单的“部件登录”对话框登录此清单
的部件。
已经在Local Part DB登记的元件将自动登记。单击<新建元件 …>按钮，
实行Part Editor对话框。
