7-75 元件的登记 图 7.28 . “BG A 部品的球空开 - 有已选择领域的状态 ” 对话框 < 建立所有 > 按钮 生成所有的球形。 < 移除所有 > 按钮 删除所有的球形。 < 建立 > 按钮 生成选择领域的球形。 < 移除 > 按钮 删除选择领域的球形。 从以上画面， 删除选择领域的球形之 后的画面如下。
7-74
Samsung Component Placer SM431 Administrator’s Guide
则的”时处于活性化状态。单击此按钮时 显示以下对话框。

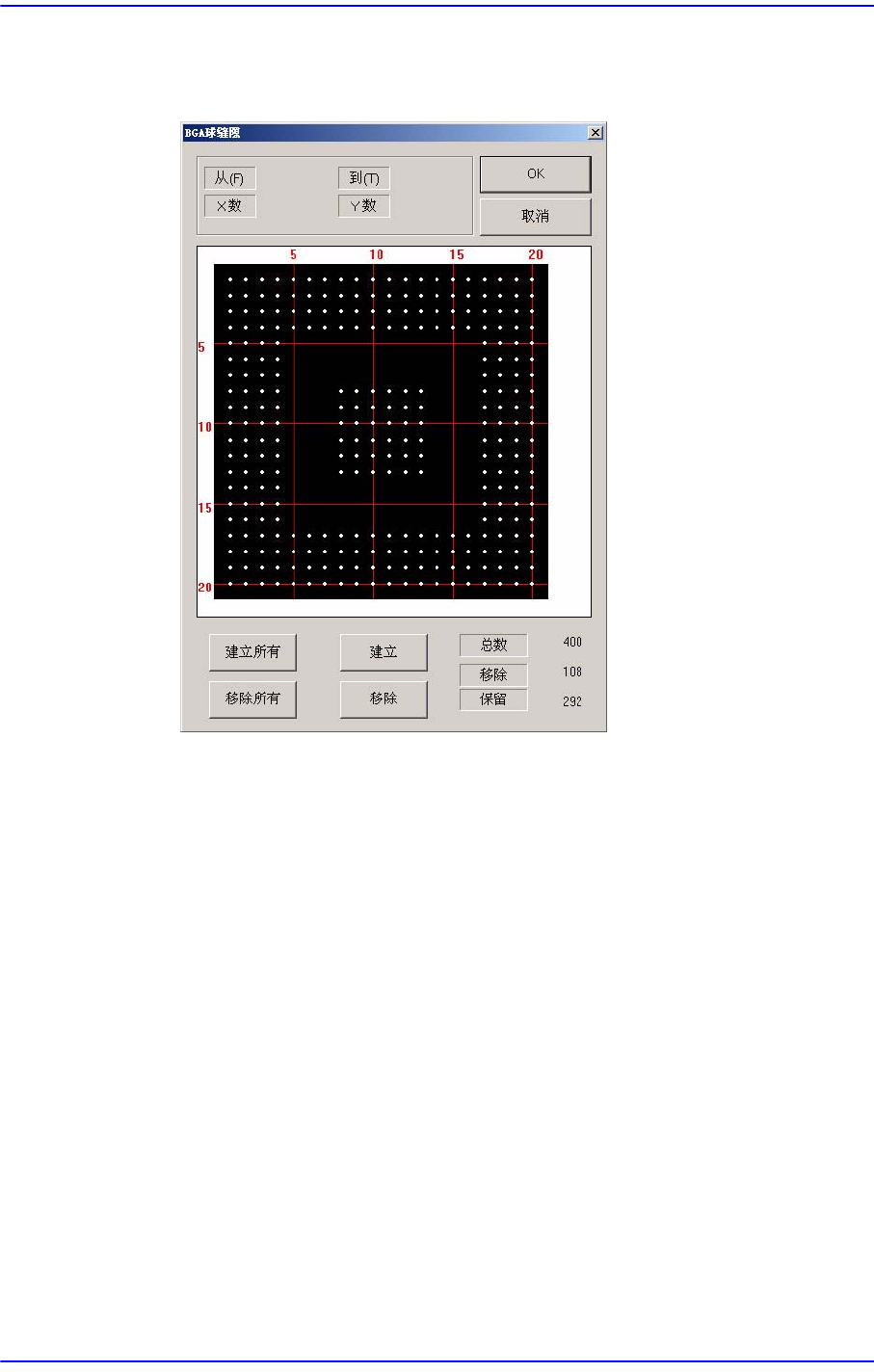

图
7.27 “BGA Ball Gap”
对话框
以上矩阵表示当前的球形状态。其中白色为球形。在这种状态下，需要删除
特定领域的球形，首先要指定将要选择的领域。
按着鼠标的左边按钮不放往一边拖拉就可以设定选择领域。被选择的领域的
球形颜色将会变更。
以下表示从(3, 2) 球形到(4, 3) 球形选择X轴方向的2个, Y轴方向的2个共计
4个Ball的画面。
7-75
元件的登记

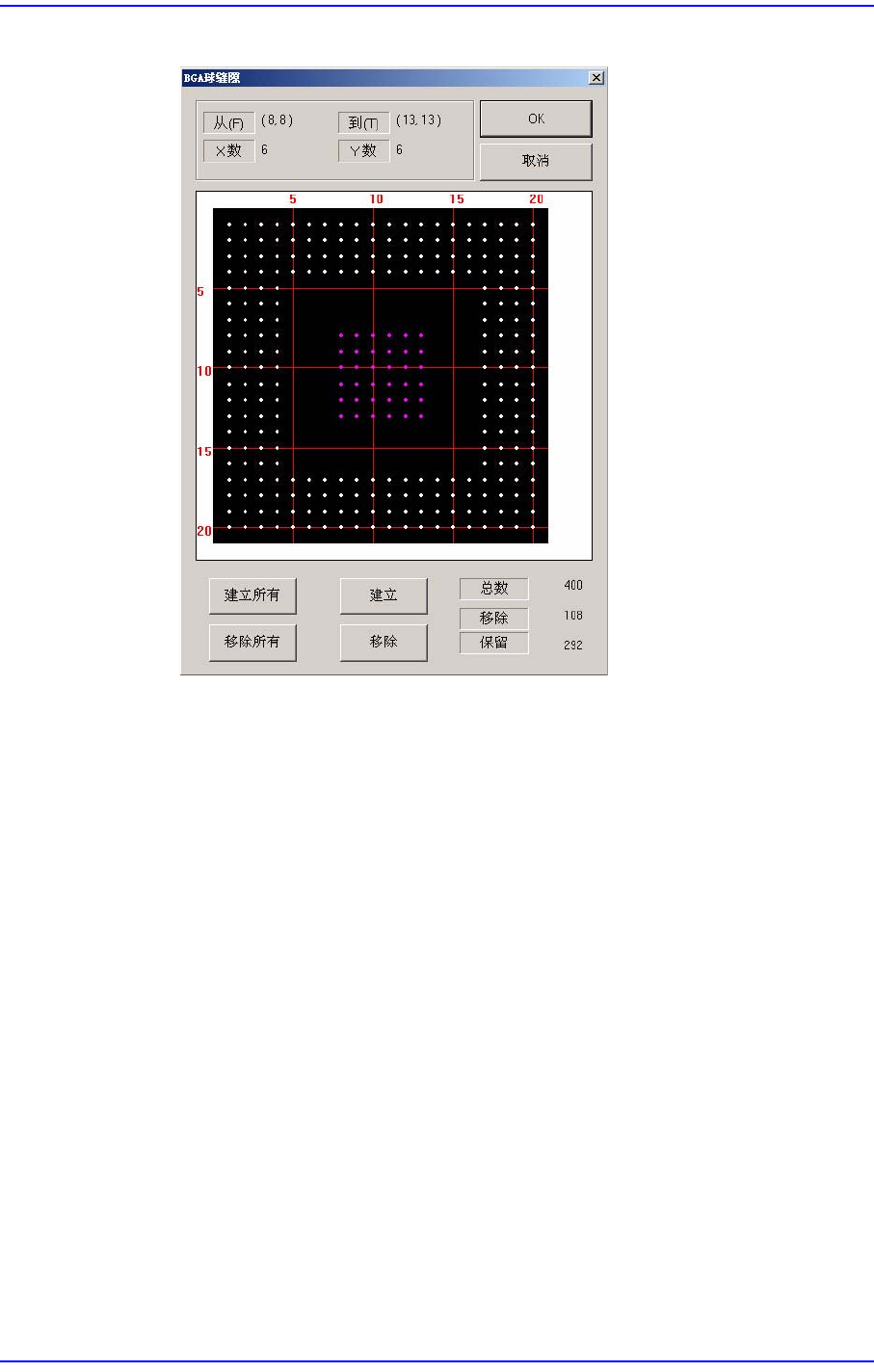

图
7.28 . “BGA
部品的球空开
-
有已选择领域的状态
”
对话框
<建立所有> 按钮
生成所有的球形。
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。
从以上画面，删除选择领域的球形之后的画面如下。
7-76
Samsung Component Placer SM431 Administrator’s Guide

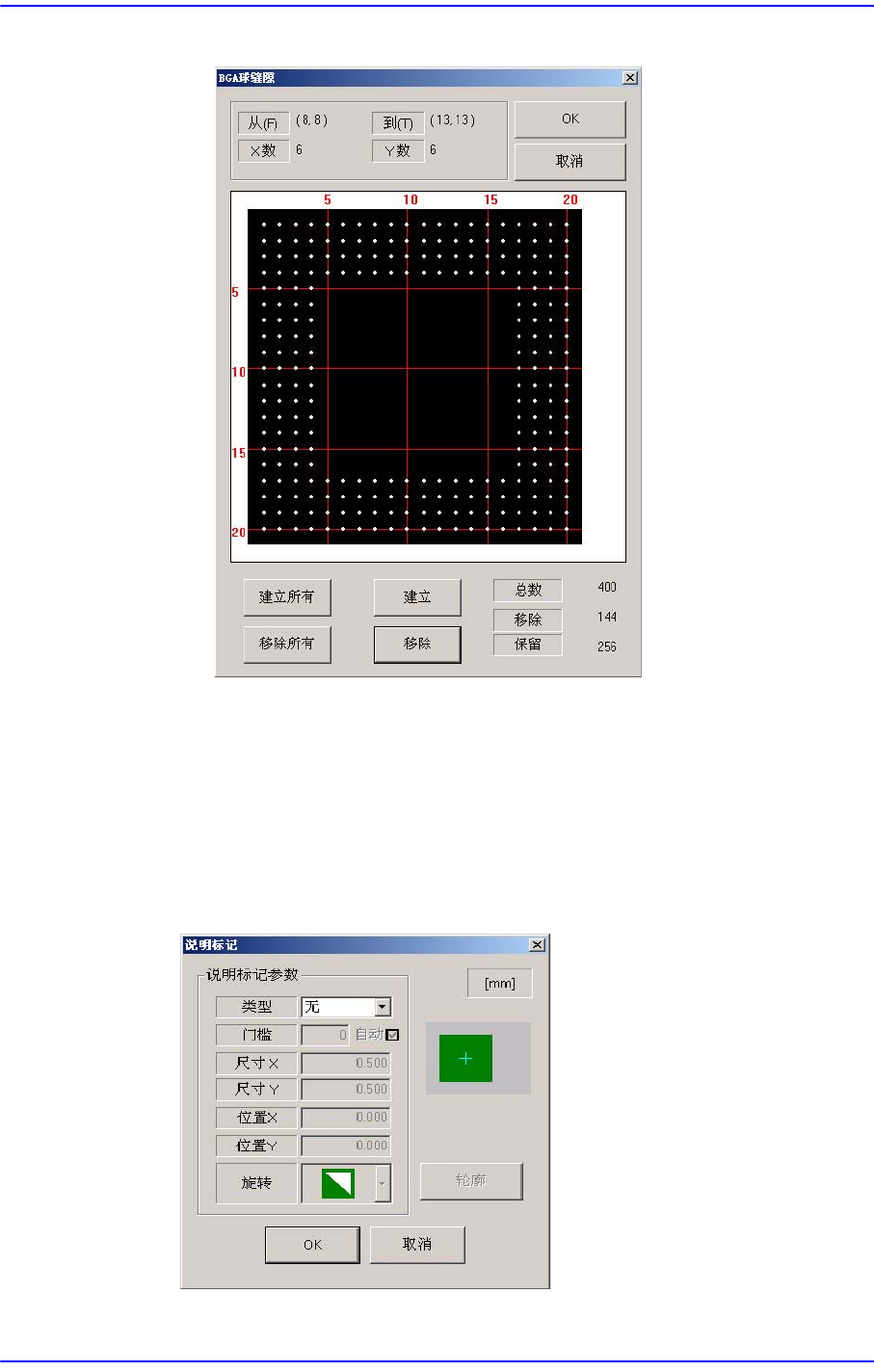

图
7.29 BGA
元件的球空开
-
已删除选择领域的球形的状态
”
对话框
<OK> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
<取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<说明标记> 按钮
设置BGA方向。
以外的项目请参照 “7.1.1 共同识别Data ”
