7-45 元件的登记 7.1.2.4. 设定 Melf 元件的数据。 设定针对 Melf 元件的识别数据。 图 7.14 “Melf” 时的元件编辑对话窗口 < 相机号 > 组合框 选择需要识别元件的摄像机。 按钮 选择需要识别元件的摄像机。 详细内容 请参阅 “7.1.1 共同识别 Data” 。 < 尺寸 > 领域 设定元件尺寸。 < 本体 X> 编辑框 输入元件的 X 方向尺寸。…
7-44
Samsung Component Placer SM431 Administrator’s Guide
7-45
元件的登记
7.1.2.4. 设定Melf元件的数据。
设定针对Melf元件的识别数据。

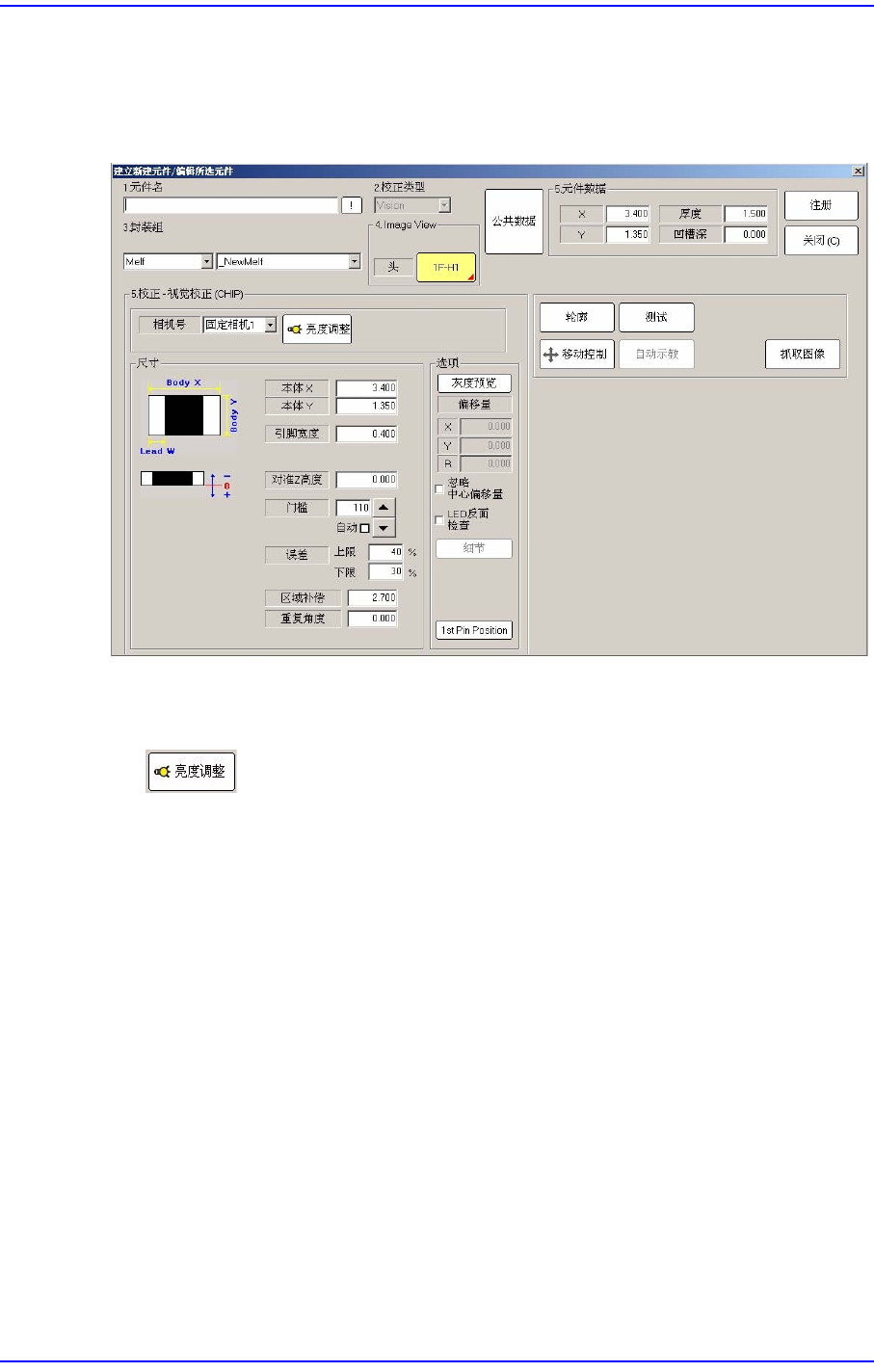

图
7.14 “Melf”
时的元件编辑对话窗口
<相机号>组合框
选择需要识别元件的摄像机。
按钮
选择需要识别元件的摄像机。详细内容请参阅“7.1.1
共同识别
Data”。
<尺寸>领域
设定元件尺寸。
<本体X>编辑框
输入元件的X方向尺寸。
<本体 Y>编辑框
输入元件的Y方向尺寸。
<引脚宽度>编辑框
输入引脚的宽度。
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<选项>领域
设定识别相关选项数据。
7-46
Samsung Component Placer SM431 Administrator’s Guide
<LED反面检查>复选框
圈选后可以检查LED的翻转与否。详细内容请参阅“7.1.2.2 CHIP-Rect
部品
数据的设定
”的“<LED
反面检查
>
复选框
”。
其它设定栏目请参阅“7.1.1
共同识别
Data”。
<移动控制>键
以手动方式吸附元件后进行元件识别测试时使用。详细内容请参阅 “7.1.1 共同
识别Data”。
<测试>键
利用设定好的识别数据进行元件识别测试。详细内容请参阅“7.1.1 共同识别
Data”。
7.1.2.5. 设定TR元件的数据。
设定针对TR元件的识别数据。
图
7.15 “TR”
时的元件编辑对话窗口
<相机号>组合框
选择需要识别元件的摄像机。
按钮
选择需要识别元件的摄像机。详细内容请参阅“7.1.1 共同识别Data”。
<尺寸>领域
